مجامع کابل نیمه سفت

مجامع کابل نیمه سفت و سخت ، محصولات با کارایی بالا هستند که به طور گسترده در فرکانس رادیویی (RF) و زمینه های مایکروویو مورد استفاده قرار می گیرند ، قادر به برآورده کردن انواع الزامات پیچیده اتصال و انتقال سیگنال . ساختار نیمه سفت و سخت به کابل اجازه می دهد تا یک شکل ثابت را حفظ کند . inted}} ind indermity indermition indermition indermity indermity inform indermity indertony indermity indition indity intrity intrity indertony inderton intrial intrial intrial intry inderform in} intarmity indeform inderform inderform. بنابراین ، برای سیستم های سیم کشی پیچیده با الزامات پایداری بالا. مناسب است

این محصول در طیف گسترده ای از مدل ها قرار می گیرد . سری FR710S & FR710/روده- 085 086 "را به عنوان مثال .} مدل های مختلف برای دامنه های مختلف فرکانس و رابط های دستگاه مناسب هستند. 26.5 گیگاهرتز ، و نسبت موج ایستاده و ولتاژ از بین رفتن/ولتاژ1.30.

تماس مرکزی از برنج با روکش طلا یا طلای بریلیم ساخته شده است {. برای تماس بیرونی ، می توانید از برنج طلای پخته شده ، مس بیرلیوم طلای پخته شده ، از جنس استنلس استیل منفعل و غیره استفاده کنید. یا ptfe. هادی اصلی کابل از فولاد مس روکش شده با روکش نقره ای است ، و لایه عایق PTFE.}}}} می تواند از مواد یا FEP ساخته شود ، که عملکرد انتقال سیگنال را تضمین می کند.

با توجه به عملکرد عالی آنها ، مجامع کابل نیمه سفت و سخت نقش مهمی در زمینه های بی شماری با الزامات دقیق برای انتقال سیگنال.} آنها به طور گسترده در صنایع مختلف مانند ارتباطات ، الکترونیک و هوافضا {2.}}} بازی می کنند.

تجهیزات جنگ الکترونیکی باید در محیط های تداخل الکترومغناطیسی با شدت بالا کار کنند.} اثربخشی محافظ بالا و عملکرد الکتریکی پایدار مجامع کابل نیمه سفت و غریب آنها را به یک انتخاب ایده آل برای اتصالات داخلی در تجهیزات جنگ الکترونیکی تبدیل می کند {3.}}}}}}}}}}}}}

در سیستم های پیچیده فضاپیما ، از مجامع کابل نیمه سفت برای اتصال ابزارها و دستگاه های مختلف استفاده می شود {1}

1. برای مجامع کابل با طول سفارشی ، لطفا فراموش نکنید که اطلاعات طول خود را در صفحه پرداخت بگذارید.
2. همه مجموعه های کابل را می توان با جفت یا گروه های همسان فاز تهیه کرد. اگر به کابل ها نیاز دارید که فاز باشد ، لطفاً برای ما ایمیل ارسال کنید: sales@flexirf.com

FR710S & FR710/روده -085 086 "
	قطر مواد ساختار (میلی متر)
	1	هادی داخلی	فولاد مس روکش شده نقره ای	0.51±0.0127
	2	عایق	PTFE جامد	1.688±0.0254
	3	هادی بیرونی	مس/مس قلع	2.2±0.05

میرایی ، قدرت (شرایط آزمایش در سطح دریا 20 درجه)
فرکانس (گیگاهرتز)	0.5	1	5	10	20
میرایی (db/m)	0.446	0.640	1.506	2.215	3.29
قدرت (W)	190.3	133.2	57.2	39.3	26.7
مدل های رایج و شاخص های فنی
تصویر	اسکی	اتصال 1	اتصال 2	قید	بازگرداندن از دست دادن/VSWR

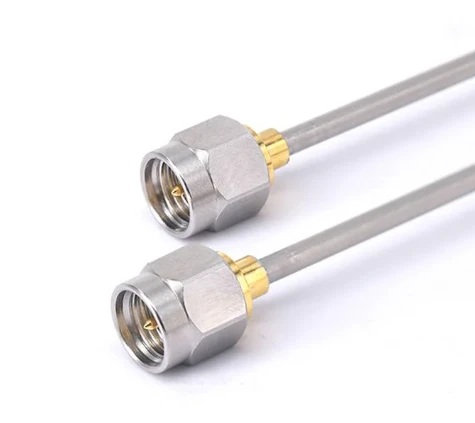

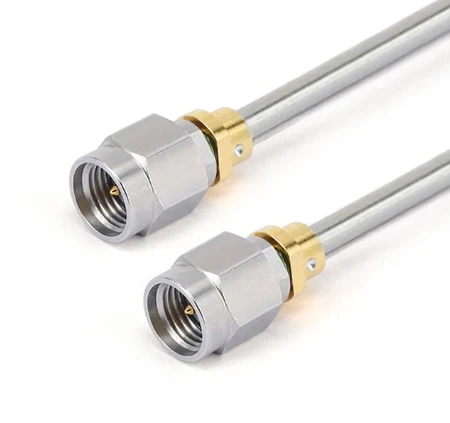

	FR710S-SMMSMM-XXX	مرد SMA	مرد SMA	dc -26.5 ghez	1.30

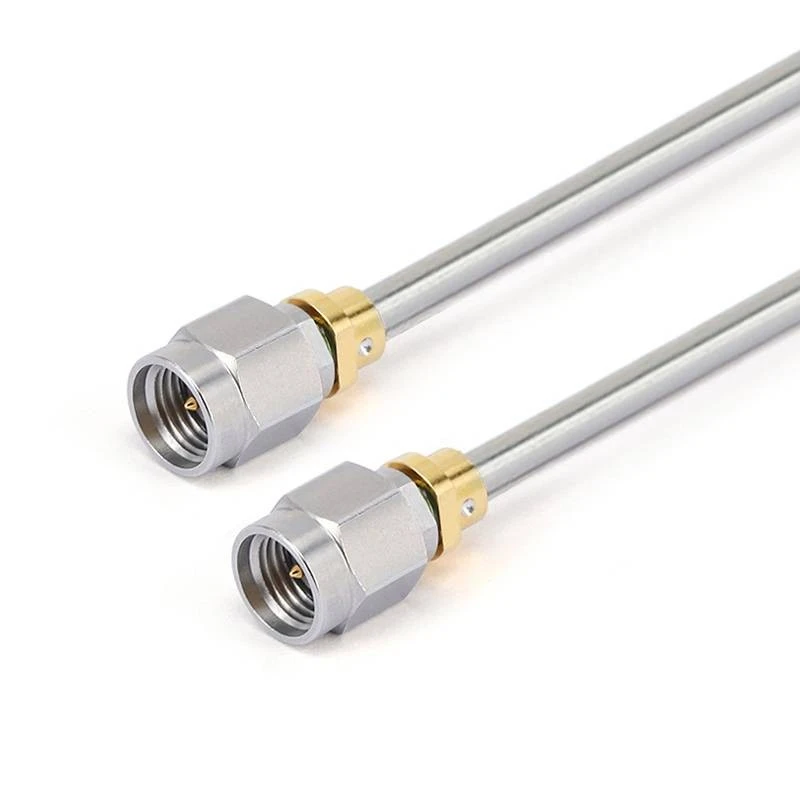

	fr710s -292 m292m-xxx	2.92 میلی متر مرد	2.92 میلی متر مرد	dc -40 ghez	1.35

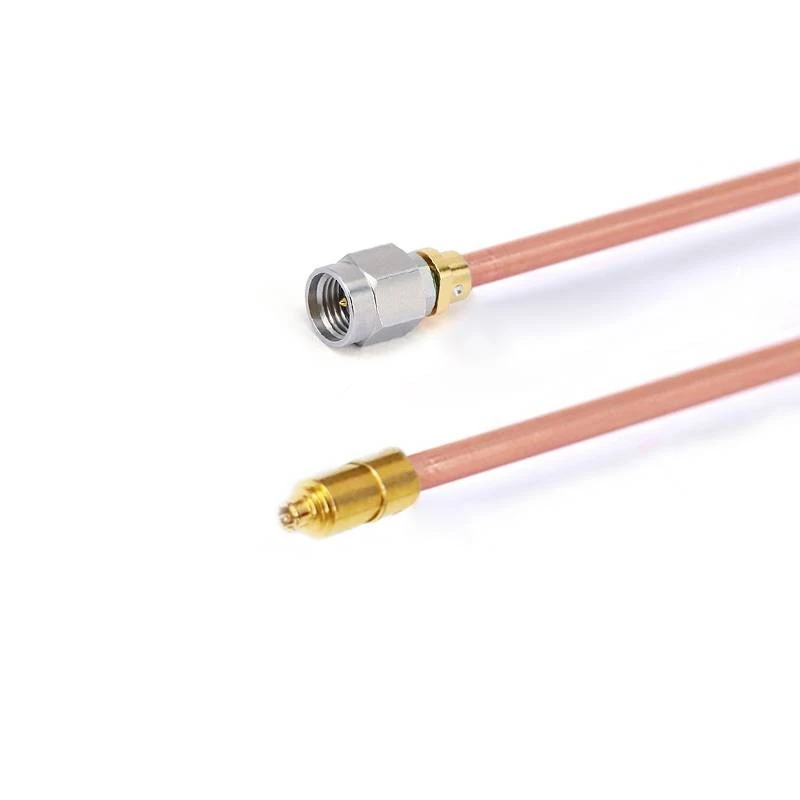

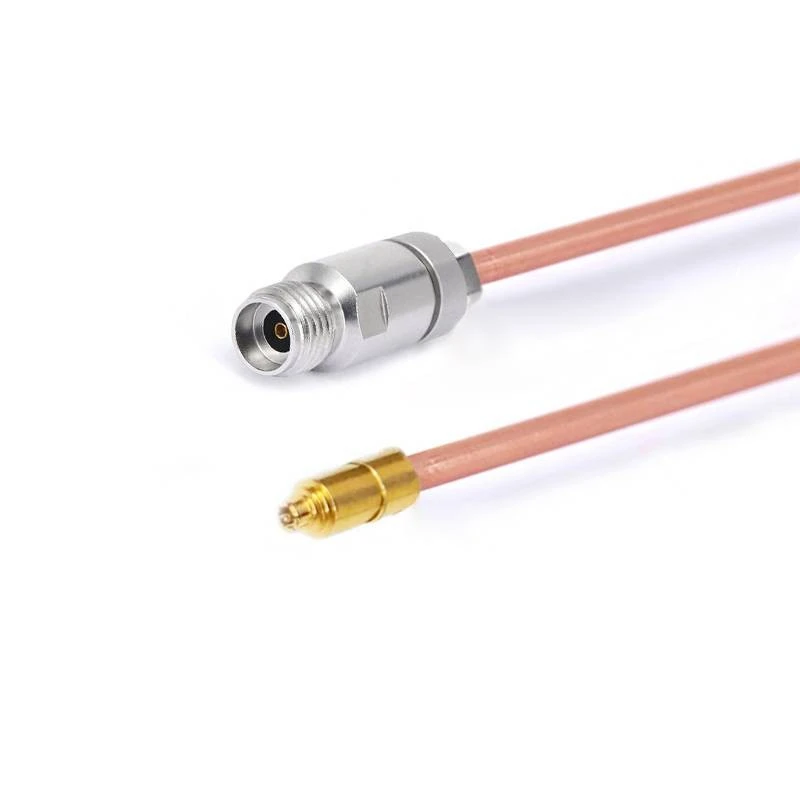

	fr 710-292 mg3pf-xxx	2.92 میلی متر مرد	G3PO (SMPS) زن	dc -40 ghez	14db
	fr 710-292 ffg3pf-xxx	2.92 میلی متر نر با فلنج 4 سوراخ	G3PO (SMPS) زن	dc -40 ghez	14db
	fr 710-185 mg3pf-xxx	مرد 185 میلی متر	G3PO (SMPS) زن	dc -67 ghez	10db
	fr 710-185 fg3pf-xxx	زن 185 میلی متر	G3PO (SMPS) زن	dc -67 ghez	10db
	fr 710-185 ffg3pf-xxx	زن 185 میلی متر با فلنج 4 سوراخ	G3PO (SMPS) زن	dc -67 ghez	10db

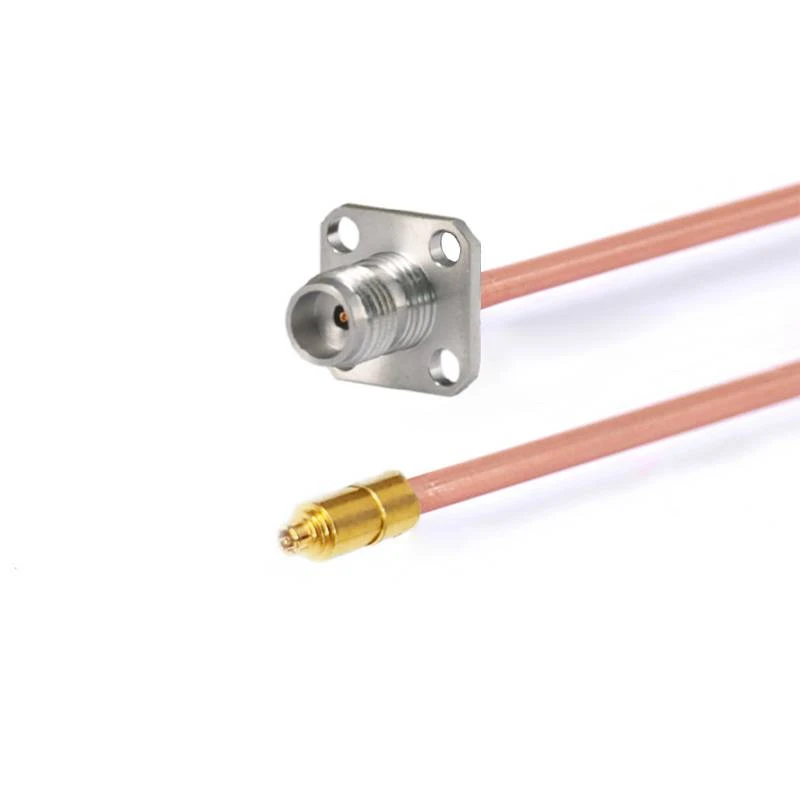

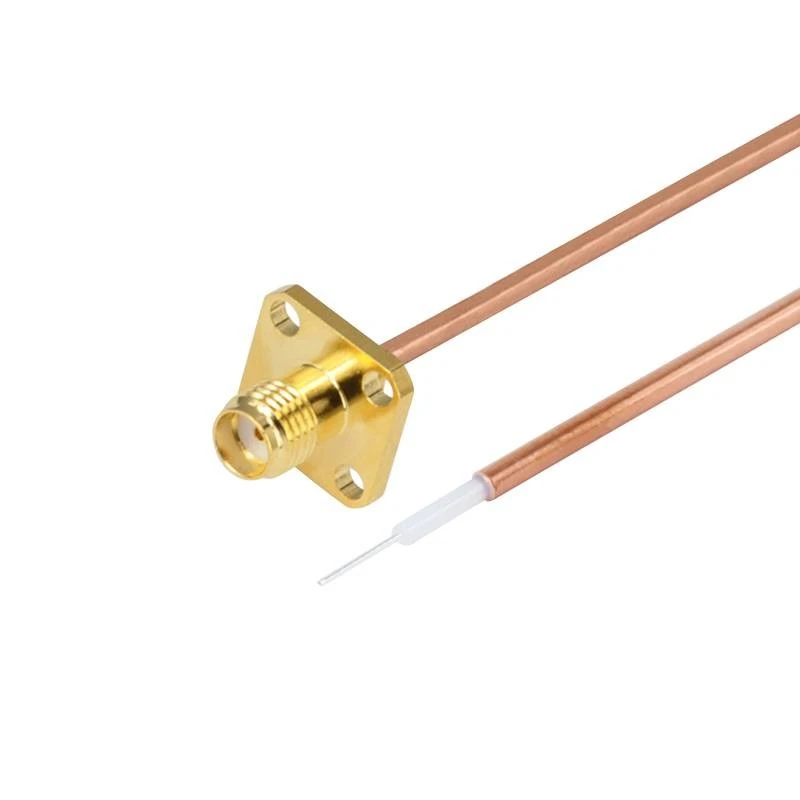

	fr 710- smff 000- xxx	زن SMA با فلنج 4 سوراخ	باز	dc -18 ghez	1.30
	fr 710- smff 000- xxx	زن SMA	باز	dc -18 ghez	1.30
	fr 710-292 f 000- xxx	2.92 میلی متر زن	باز	dc -40 ghez	1.35

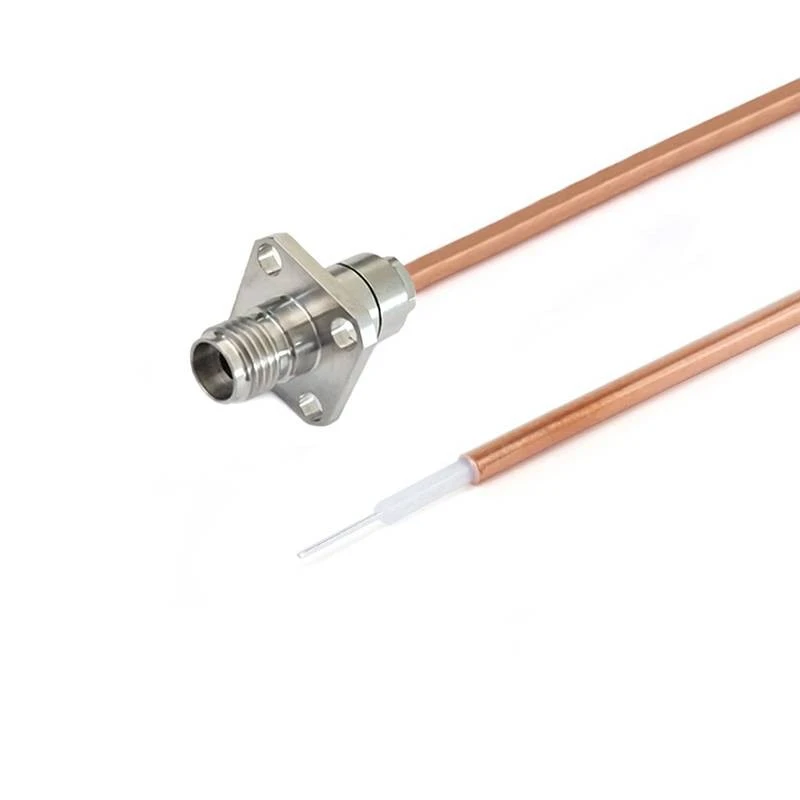

	fr 710-292 f 000- xxx	2.92 میلی متر زن با فلنج 4 سوراخ	باز	dc -40 ghez	1.35
	fr 710-24 f 000- xxx	2.4 میلی متر زن	باز	dc -50 ghez	1.44
	fr 710-24 ff 000- xxx	2.4 میلی متر زن	باز	dc -50 ghez	1.44
	fr 710-185 f 000- xxx	1.85 میلی متر زن	باز	dc -67 ghez	1.50
	fr 710-185 ff 000- xxx	1.85 میلی متر زن با فلنج 4 سوراخ	باز	dc -67 ghez	1.50
