Low Loss Phase Stable Series

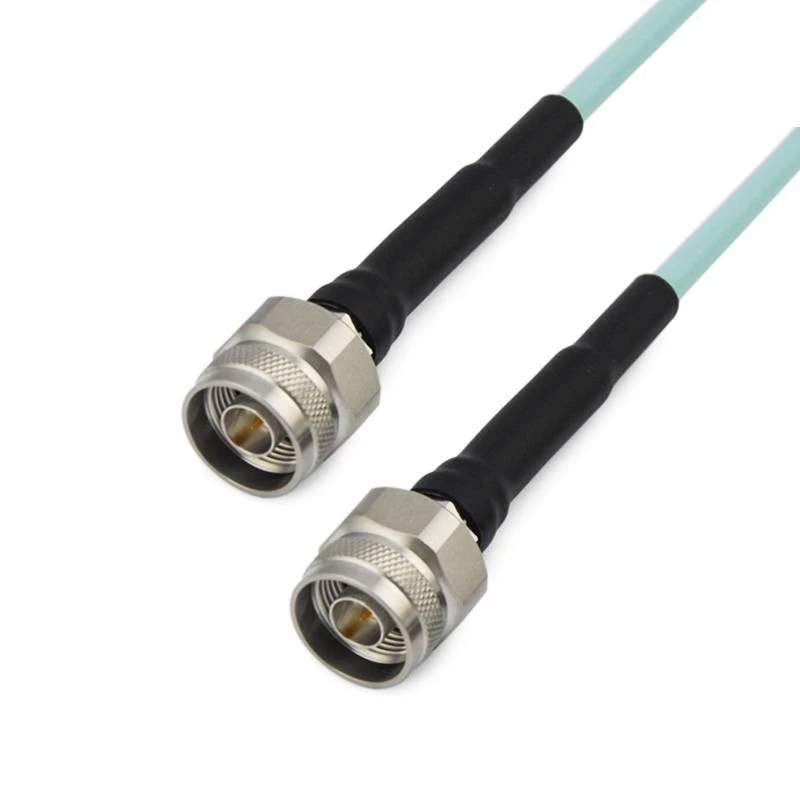

gaa3-nmnm-xxx-1

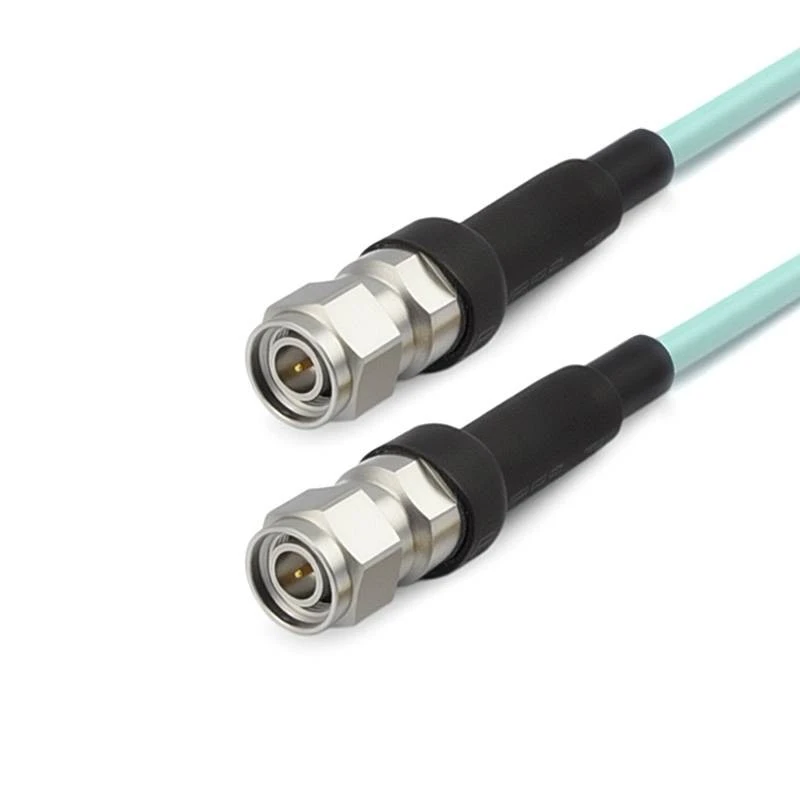

gaa3-tncmtncm-xxx-1

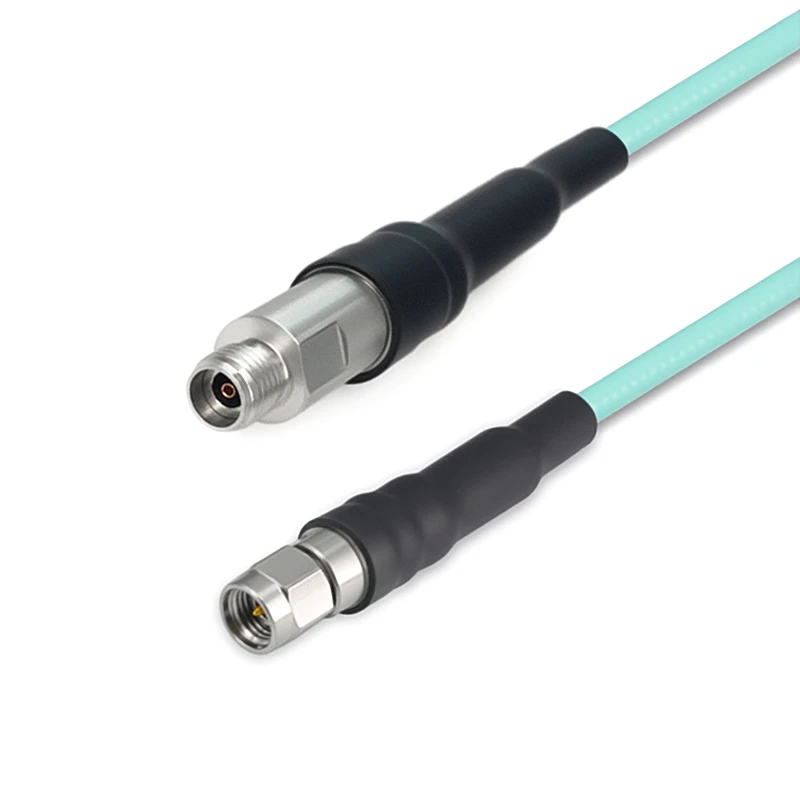

gau1-292m292f-xxx-1

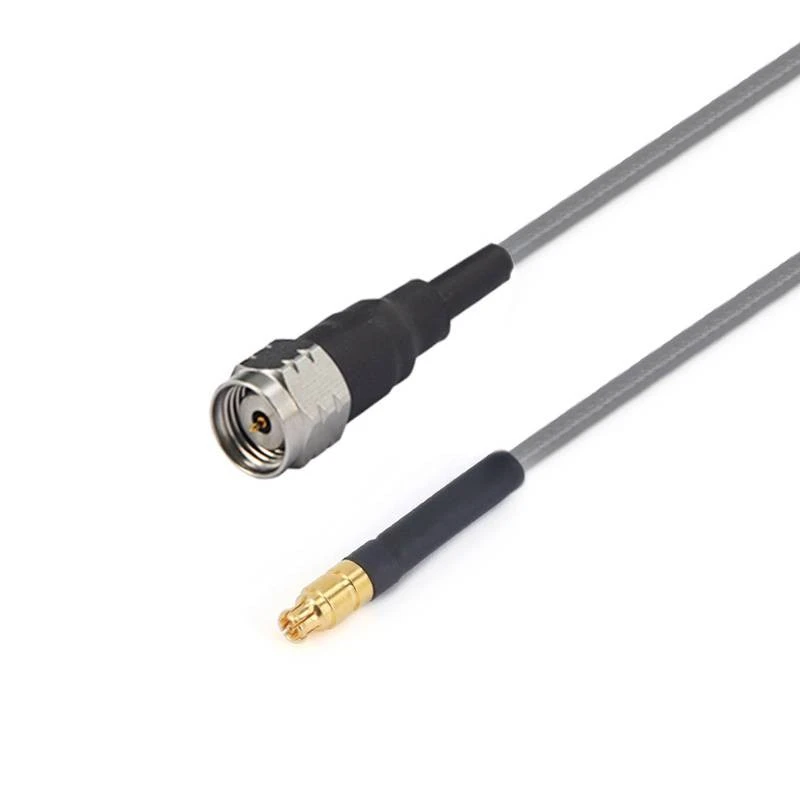

gau2-185mgppf-xxx-7

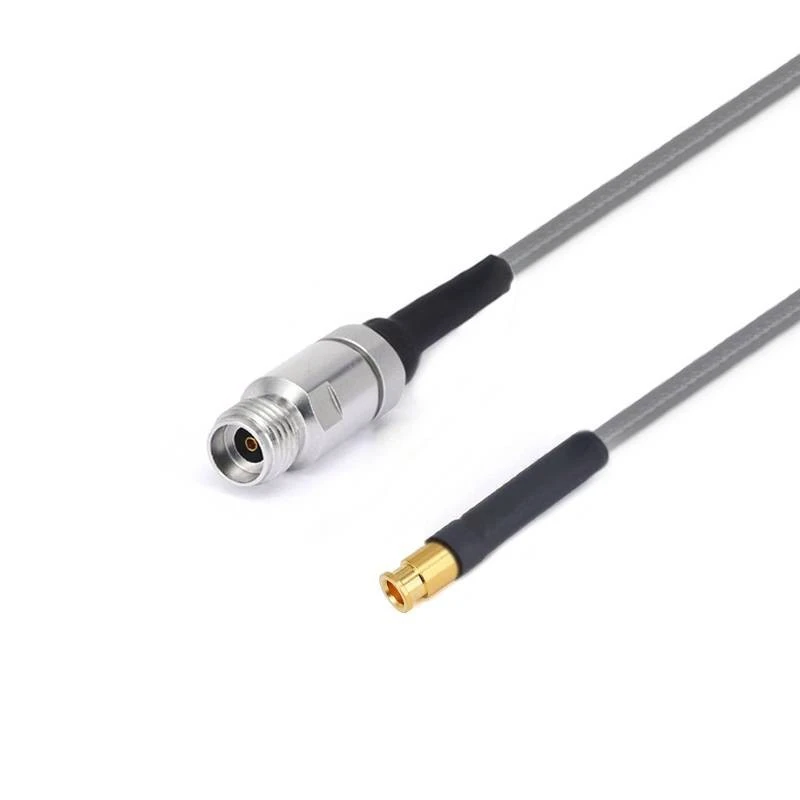

gau2-292fmmpxf--1

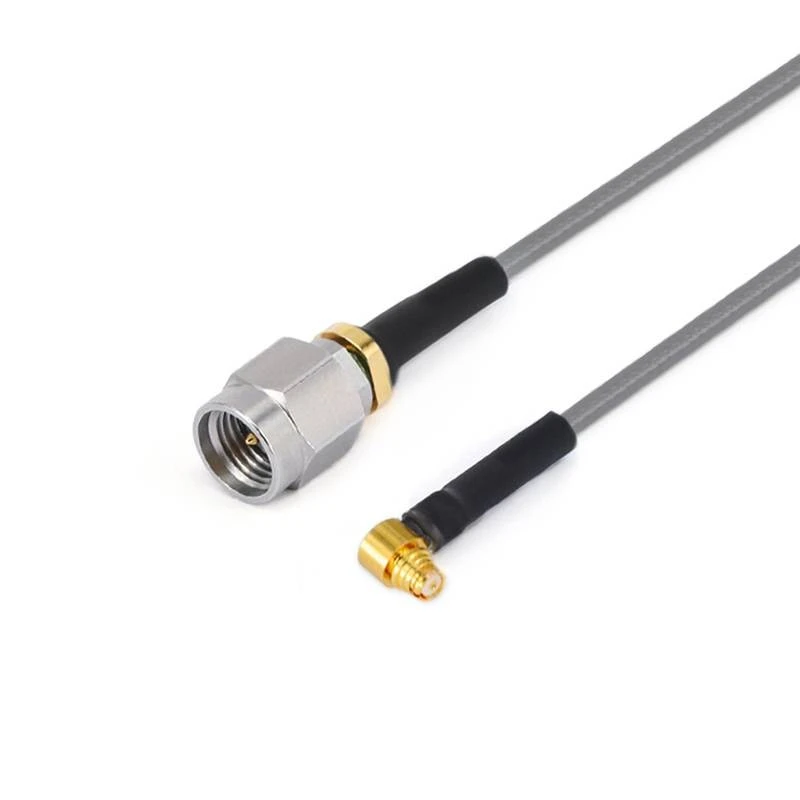

gau2-292mgpwf-xxx-1

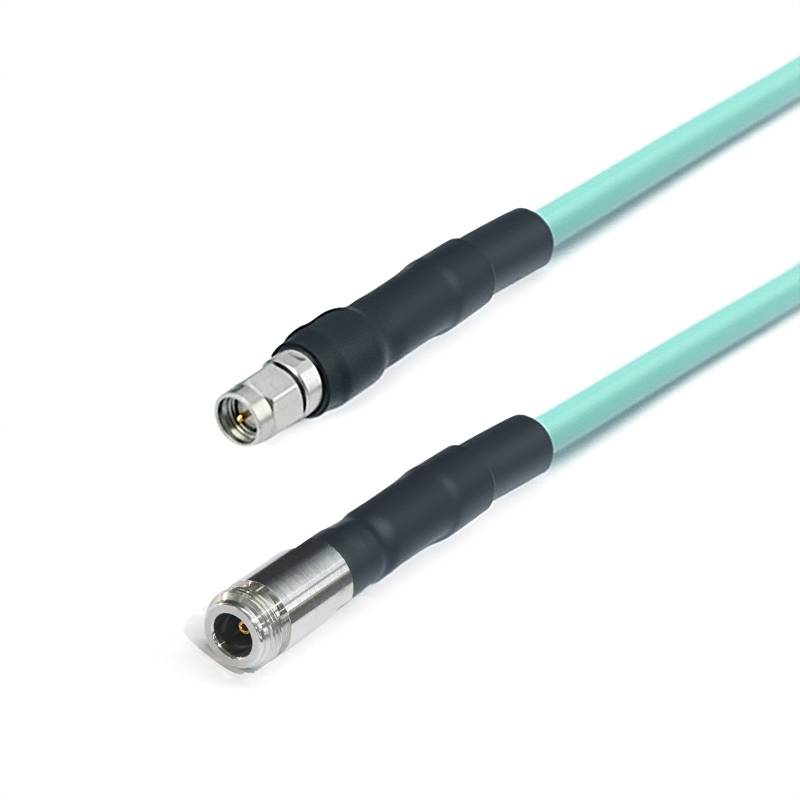

سریال پایدار فاز کم از دست دادن

در زمینه های برش امروز مانند ارتباطات ، آزمایش الکترونیکی و اندازه گیری ، پایداری انتقال سیگنال و ویژگی های کم از بین رفتن به عوامل اصلی تعیین عملکرد سیستم ها تبدیل شده است و الزامات مربوطه به طور فزاینده ای سختگیرانه می شوند {2.

ارسال درخواست

شرح

معرفی محصول

در زمینه های برش امروز مانند ارتباطات ، آزمایش الکترونیکی و اندازه گیری ، پایداری انتقال سیگنال و ویژگی های کم از دست دادن به عوامل اصلی تعیین عملکرد سیستم ها تبدیل شده است و الزامات مربوطه به طور فزاینده ای تبدیل می شوند . دامنه کم از دست دادن - و - فاز - پایدار و پایدار در حال نمایش با عملکرد فوق العاده خود در عملکرد فوق العاده خود ، عملکرد فوق العاده خود را با عملکرد فوق العاده بازی می کنند ، انتقال سیگنال کارآمد.

ویژگی های ساختار محصول

ویژگی های عالی از دست دادن عالی:

آنها عملکرد بسیار کم از دست دادن را در شرایط فرکانس مختلف نشان می دهند.} با گرفتن مدل FRU1/GT147A (40GHz) به عنوان نمونه ، حتی در یک محیط فرکانس بالا تا 40 گیگاهرتز ، میرایی آن تنها 2. 85 dB در هر متر است.

ثبات فاز عالی:

آنها از ویژگی های فاز بسیار پایدار . به عنوان مثال ، هنگامی که FRU1/GT147A با فرکانس 10 گیگاهرتز کار می کند ، ثبات فاز مکانیکی آن می تواند به 10GHz/3 درجه برسد. هنگامی که فرکانس 18 گیگاهرتز است ، می تواند به 18 گیگاهرتز/5 درجه {{9} برسد} چنین فاز پایدار می تواند نوسانات فاز را در حین انتقال سیگنال سرکوب کند ، تا حد زیادی از تحریف سیگنال و تداخل ناشی از فازهای ناپایدار {10} برای سیستم های ارتباطی و تجهیزات تست با نیازهای بسیار بالا برای عملکردهای فاز استفاده می کند ، این ویژگی را نشان می دهد و این یک ویژگی است.

پوشش فرکانس گسترده:

این محصولات دارای محدوده پوشش فرکانس گسترده ای هستند که از جریان مستقیم (DC) تا 110GHz.} models مدل های مختلف مجامع کابل می توانند به طور دقیق با دامنه های فرکانس مختلف سازگار شوند تا نیازهای متنوع کاربردی.}}}}

کاربرد محصول

در تست محفظه Anechoic Microwave ، آنها تجهیزات و دستگاه های تست را تحت آزمایش قرار می دهند و ویژگی های انتقال سیگنال پایدار آنها از صحت و قابلیت اطمینان نتایج آزمون اطمینان می دهد {0. به عنوان مؤلفه های اصلی اتصال در ابزارهایی مانند آنالایزرهای شبکه و آنالایزرهای طیف ، آنها را تضمین می کنند 1 سیگنال های ضعیف توسط I rection rection repartion intections indele readion intections intrections intections intrections intrections intections intrections intrections}

یادداشت های مهم

1. برای مجامع کابل با طول سفارشی ، لطفا فراموش نکنید که اطلاعات طول خود را در صفحه پرداخت بگذارید.
2. همه مجموعه های کابل را می توان با جفت یا گروه های همسان فاز تهیه کرد. اگر به کابل ها نیاز دارید که فاز باشد ، لطفاً برای ما ایمیل ارسال کنید: sales@flexirf.com

داده های مشخصات محصول

پیکربندی

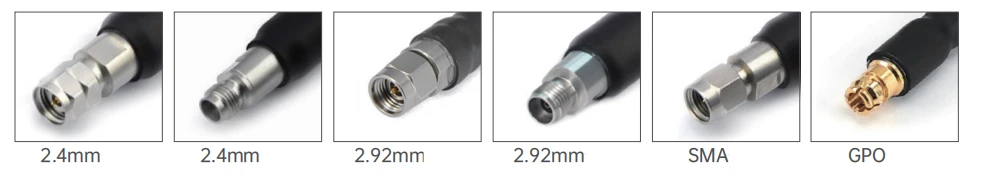

کانکتور 1 نوع	1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n/tnc
کانکتور 1 امپدانس	50 اهم
اتصال دهنده 1 قطبیت	استاندارد
کانکتور 2 نوع	1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n/tnc
کانکتور 2 امپدانس	50 اهم
اتصال 2 قطبیت	استاندارد
روش نصب اتصال	هیچ کدام
کانکتور سبک بدنه	زاویه مستقیم و راست
اطلاعات مواد
تماس مرکزی	روکش طلای برنجی ، بریلیم مس روکش شده
تماس بیرونی	روکش طلای برنجی ، بریلیم مس روکش شده ، فولاد ضد زنگ منفعل است
بدنه	روکش طلای برنجی ، طلای مس بریلیم ، فولاد ضد زنگ منفعل است
دی الکتریک	PEI/PTFE
داده های زیست محیطی
دامنه دما	-40 درجه به +165 درجه
2011/65/EU (ROHS)	سازگار

نوع محصول

FRU1/GT147A مونتاژ کابل فاز پایدار با از دست دادن کم (40 گیگاهرتز)
	قطر مواد ساختار (میلی متر)
	1	هادی داخلی	فولاد مس روکش شده نقره ای	0.91±0.05
	2	عایق	PTFE جامد	2.69±0.05
	3	محافظ داخلی	باند مس با روکش نقره ای	2.86±0.05
	4	محافظ بیرونی	با روکش سیم با روکش نقره ای	3.28±0.05
	5	ژاکت	در حال	3.73±0.13

میرایی ، قدرت (شرایط آزمایش در سطح دریا 20 درجه)
فرکانس (گیگاهرتز)	1	10	18	26.5	40
میرایی (db/m)	0.39	1.31	1.81	2.23	2.85
قدرت (W)	380	120	90	75	65

خصوصیات الکتریکی و مکانیکی
بسامد (گیگاهرتز)	امپدانس (Ω)	میزان انتقال	خازن	محافظ	دمای عملیاتی دامنه	حداقل شعاع خمش	مکانیکی ثبات فاز
40	50	77%	86 pf/m	>100dB	-65 درجه ~ +165 درجه	6.35 میلی متر	10 گیگاهرتز/3 درجه 18GHz/5 درجه
مدل های رایج و شاخص های فنی

تصویر	اسکی	اتصال 1	اتصال 2	قید	بازگرداندن از دست دادن/VSWR

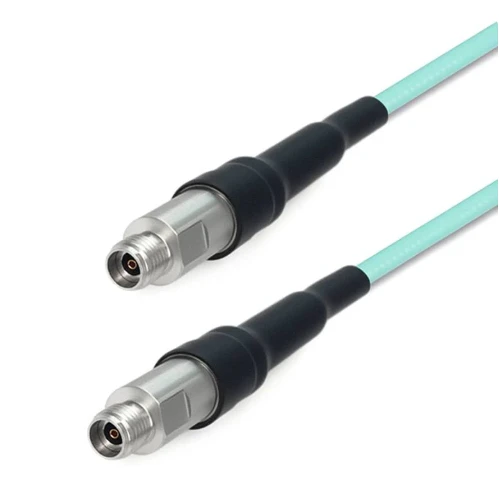

	fru 1-292 f292f-xxx	2.92 میلی متر زن	2.92 میلی متر زن	dc -40 ghez	1.44
	fru 1-292 m292m-xxx	2.92 میلی متر مرد	2.92 میلی متر مرد	dc -40 ghez	1.44
	fru 1-292 m292f-xxx	2.92 میلی متر مرد	2.92 میلی متر زن	dc -40 ghez	1.44

FRU2/GT3506 مونتاژ کابل فاز پایدار با از دست دادن کم (65 گیگاهرتز)
	قطر مواد ساختار (میلی متر)
	1	هادی داخلی	فولاد مس روکش شده نقره ای	0.51±0.05
	2	عایق	PTFE جامد	1.38±0.05
	3	محافظ داخلی	باند مس با روکش نقره ای	1.58±0.05
	4	محافظ بیرونی	با روکش سیم با روکش نقره ای	1.90±0.05
	5	ژاکت	در حال	2.20±0.13

میرایی ، قدرت (شرایط آزمایش در سطح دریا 20 درجه)
فرکانس (گیگاهرتز)	1	3	6	10	12	16	18	26.5	40	67
میرایی (db/m)	63.7	111.9	160.4	209.87	231.1	269.5	287.1	354	444	593.2
قدرت (W)	55	32	22	17	15	13	12	10	8	6

خصوصیات الکتریکی و مکانیکی
فراوانی (گیگاهرتز	امپدانس (ω)	میزان انتقال	خازن	محافظ	دمای عملیاتی دامنه	حداقل شعاع خمش	ولتاژ مقاومت در برابر دی الکتریک
67 گیگاهرتز	50Ω	82%	94pf/m	>90db	-55 درجه ~ +125 درجه	11 میلی متر	800V@DC
مدل های رایج و شاخص های فنی

تصویر	اسکی	اتصال 1	اتصال 2	قید	بازگرداندن از دست دادن/VSWR

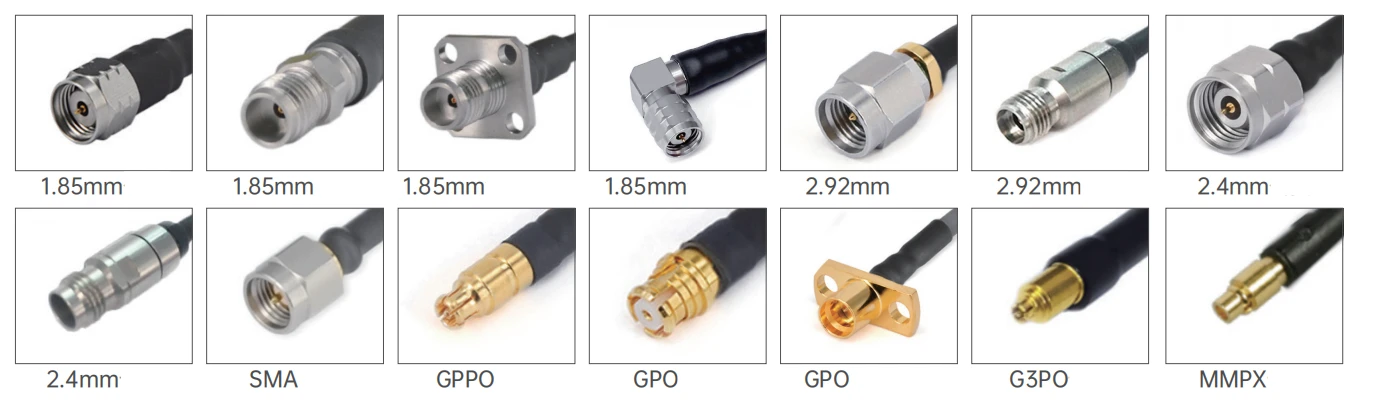

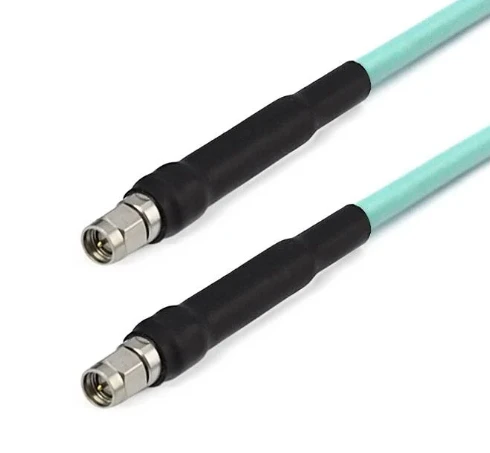

	fru 2- smmsmm-xxx	مرد SMA	مرد SMA	dc -26.5 ghez	1.30
	fru 2- smmgpf-xxx	مرد SMA	GPO (SMP) زن	dc -26.5 ghez	1.35
	fru 2- smmgpwf-xxx	مرد SMA	GPO (SMP) زن با زاویه راست	dc -26.5 ghez	12db
	fru 2- smmgppf-xxx	مرد SMA	GPPO (MINI-SMP) زن	dc -26.5 ghez	13DB
	fru 2- smmgppwf-xxx	مرد SMA	GPPO (MINI-SMP) زن با زاویه راست	dc -26.5 ghez	12db
	fru 2- smffgpf-xxx	زن SMA با فلنج 4 سوراخ	GPO (SMP) زن	dc -18 ghez	1.30
	fru 2- smffgppf-xxx	زن SMA با فلنج 4 سوراخ	GPPO (MINI-SMP) زن	dc -18 ghez	16db
	fru 2-292 m292m-xxx	2.92 میلی متر مرد	2.92 میلی متر مرد	dc -40 ghez	1.35
	fru 2-292 mgpf-xxx	2.92 میلی متر مرد	GPO (SMP) زن	dc -40 ghez	14db
	fru 2-292 mgpwf-xxx	2.92 میلی متر مرد	GPO (SMP) زن با زاویه راست	dc -40 ghez	12db
	fru 2-292 mmmpxm-xxx	2.92 میلی متر مرد	مرد MMPX	dc -40 ghez	14db
	fru 2-292 mmmpxf-xxx	2.92 میلی متر مرد	MMPX زن	dc -40 ghez	14db
	fru 2-292 mg3pf-xxx	2.92 میلی متر مرد	G3PO (SMPS) زن	dc -40 ghez	14db
	fru 2-292 mgppwf-xxx	2.92 میلی متر مرد	GPPO (MINI-SMP) زن با زاویه راست	dc -40 ghez	12db
	fru 2-292 m24m-xxx	2.92 میلی متر مرد	2.4 میلی متر مرد	dc -40 ghez	1.35
	fru 2-292 mgppf-xxx	2.92 میلی متر مرد	GPPO (MINI-SMP) زن	dc -40 ghez	14db
	fru 2-292 fg3pf-xxx	2.92 میلی متر زن	G3PO (SMPS) زن	dc -40 ghez	14db
	fru 2-292 ffg3pf-xxx	2.92 میلی متر زن با فلنج 4 سوراخ	G3PO (SMPS) زن	dc -40 ghez	14db
	fru 2-292 fmmpxm-xxx	2.92 میلی متر زن	مرد MMPX	dc -40 ghez	14db
	fru 2-292 ffmmpxm-xxx	2.92 میلی متر زن با فلنج 4 سوراخ	مرد MMPX	dc -40 ghez	14db
	fru 2-292 ffgpf-xxx	2.92 میلی متر زن با فلنج 4 سوراخ	GPO (SMP) زن	dc -40 ghez	14db
	fru 2-24 m24m-xxx	2.4 میلی متر مرد	2.4 میلی متر مرد	dc -50 ghez	1.44
	fru 2-24 mgpf-xxx	2.4 میلی متر مرد	GPO (SMP) زن	dc -40 ghez	14db
	fru 2-24 mgpwf-xxx	2.4 میلی متر مرد	GPO (SMP) زن با زاویه راست	dc -40 ghez	12db
	fru 2-24 mmmpxm-xxx	2.4 میلی متر مرد	مرد MMPX	dc -50 ghez	10db
	fru 2-24 mmmpxm-xxx	2.4 میلی متر مرد	مرد MMPX	dc -50 ghez	10db
	fru 2-24 mgppf-xxx	2.4 میلی متر مرد	GPPO (MINI-SMP) زن	dc -50 ghez	10db
	fru 2-24 mgppwf-xxx	2.4 میلی متر مرد	GPPO (MINI-SMP) زن با زاویه راست	dc -50 ghez	10db
	fru 2-24 ffgpf-xxx	2.4 میلی متر زن با فلنج 4 سوراخ	GPO (SMP) زن	dc -50 ghez	10db
	fru 2-24 ffgppf-xxx	2.4 میلی متر زن با فلنج 4 سوراخ	GPPO (MINI-SMP) زن	dc -50 ghez	10db
	fru 2-185 mgppf-xxx	1.85 میلی متر مرد	GPPO (MINI-SMP) زن	dc -67 ghez	10db
	fru 2-185 wmgppf-xxx	1.85 میلی متر نر با زاویه راست	GPPO (MINI-SMP) زن	dc -67 ghez	10db
	fru 2-185 mg3pf-xxx	1.85 میلی متر مرد	G3PO (SMPS) زن	dc -67 ghez	10db
	fru 2-185 mmmpxm-xxx	1.85 میلی متر مرد	مرد MMPX	dc -67 ghez	10db
	fru 2-185 mmmpxf-xxx	1.85 میلی متر مرد	MMPX زن	dc -67 ghez	10db
	fru 2-185 fgppf-xxx	1.85 میلی متر زن	GPPO (MINI-SMP) زن	dc -67 ghez	10db
	fru 2-185 ffgppf-xxx	1.85 میلی متر زن با فلنج 4 سوراخ	GPPO (MINI-SMP) زن	dc -67 ghez	10db
	fru 2-185 fg3pf-xxx	1.85 میلی متر زن	G3PO (SMPS) زن	dc -67 ghez	10db
	fru 2-185 ffg3pf-xxx	1.85 میلی متر زن با فلنج 4 سوراخ	GPPO (MINI-SMP) زن	dc -67 ghez	10db
	fru 2-185 fmmpxm-xxx	1.85 میلی متر زن	مرد MMPX	dc -67 ghez	10db
	fru 2-185 fmmpxf-xxx	1.85 میلی متر زن	MMPX زن	dc -67 ghez	10db

FRU3/GT3507 مونتاژ کابل فاز پایدار با از دست دادن کم (40 گیگاهرتز)
	قطر مواد ساختار (میلی متر)
	1	هادی داخلی	فولاد مس روکش شده نقره ای	0.91±0.05
	2	عایق	PTFE جامد	2.69±0.05
	3	محافظ داخلی	باند مس با روکش نقره ای	2.86±0.05
	4	محافظ بیرونی	با روکش سیم با روکش نقره ای	3.28±0.05
	5	ژاکت	در حال	3.73±0.13

میرایی ، قدرت (شرایط آزمایش در سطح دریا 20 درجه)
فرکانس (گیگاهرتز)	1	10	18	26.5	40
میرایی (db/m)	0.39	1.31	1.81	2.23	2.85
قدرت (W)	380	120	90	75	65

خصوصیات الکتریکی و مکانیکی
فرکانس (گیگاهرتز)	امپدانس (ω)	میزان انتقال	خازن	محافظ	دمای عملیاتی دامنه	حداقل شعاع خمش	مکانیکی ثبات فاز
40	50	85%	86 pf/m	>90db	-65 درجه ~ +165 درجه	11 میلی متر	10 گیگاهرتز/3 درجه 18GHz/5 درجه
مدل های رایج و شاخص های فنی

تصویر	اسکی	اتصال 1	اتصال 2	قید	بازگرداندن از دست دادن/VSWR

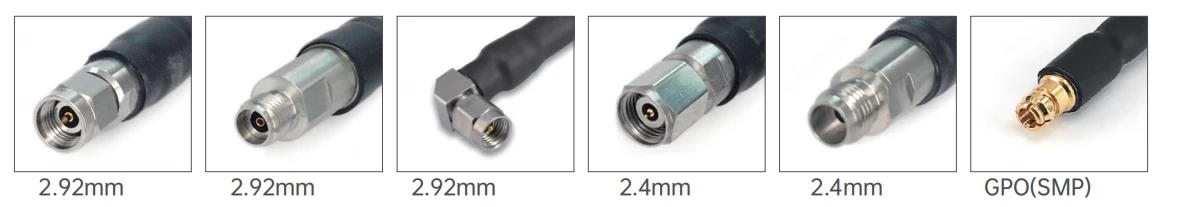

	fru 3-292 m292m-xxx	2.92 میلی متر مرد	2.92 میلی متر مرد	dc -40 ghez	1.44
	fru 3-292 m24m-xxx	2.92 میلی متر مرد	2.4 میلی متر مرد	dc -40 ghez	1.35
	fru 3-24 m24m-xxx	2.4 میلی متر مرد	2.4 میلی متر مرد	dc -40 ghez	1.35

FRA3/GT2501 مونتاژ کابل فاز پایدار با از دست دادن کم (26.5 گیگاهرتز)
	قطر مواد ساختار (میلی متر)
	1	هادی داخلی	فولاد مس روکش شده نقره ای	1.45±0.05
	2	عایق	PTFE جامد	3.99±0.05
	3	محافظ داخلی	باند مس با روکش نقره ای	4.19±0.05
	4	محافظ بیرونی	با روکش سیم با روکش نقره ای	4.42±0.05
	5	ژاکت	در حال	5.21±0.13

میرایی ، قدرت (شرایط آزمایش در سطح دریا 20 درجه)
فرکانس (گیگاهرتز)	1	5	10	18	26.5
میرایی (db/m)	0.26	0.52	0.76	1.05	1.28
قدرت (W)	800	350	---	100	---

خصوصیات الکتریکی و مکانیکی
فرکانس (گیگاهرتز)	امپدانس (ω)	میزان انتقال	خازن	محافظ	دمای عملیاتی دامنه	حداقل شعاع خمش	مکانیکی ثبات فاز
26.5	50	80.4%	86 pf/m	>100dB	-65 درجه ~ +165 درجه	6.35 میلی متر	10 گیگاهرتز/3 درجه 18GHz/5 درجه
مدل های رایج و شاخص های فنی

تصویر	اسکی	اتصال 1	اتصال 2	قید	بازگرداندن از دست دادن/VSWR

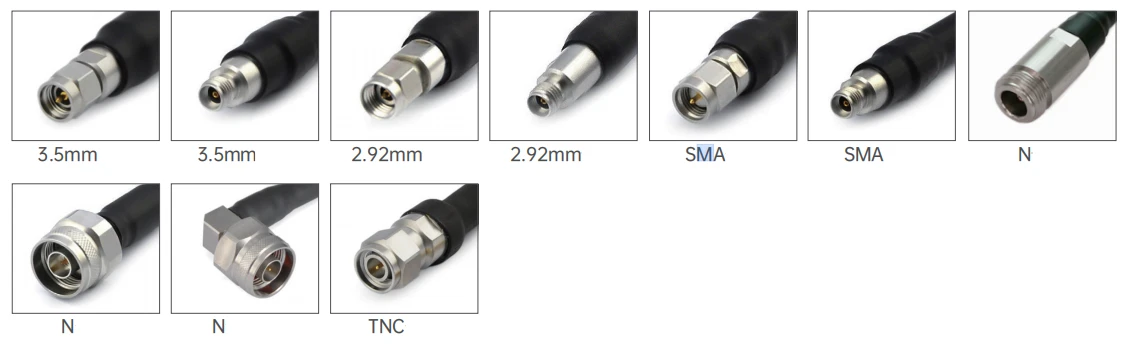

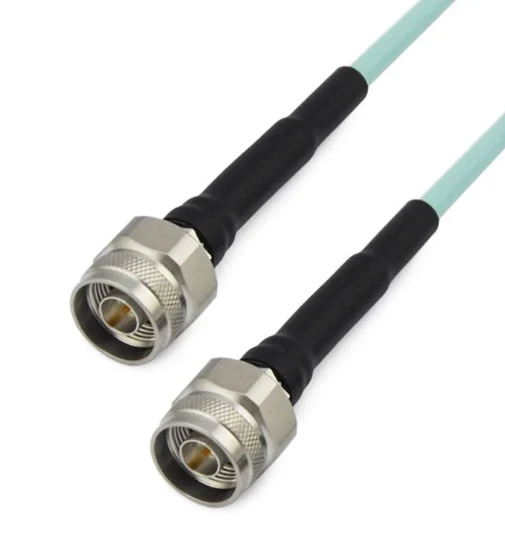

	fra 3- nmnm-xxx	n مرد	n مرد	dc -18 ghez	1.25

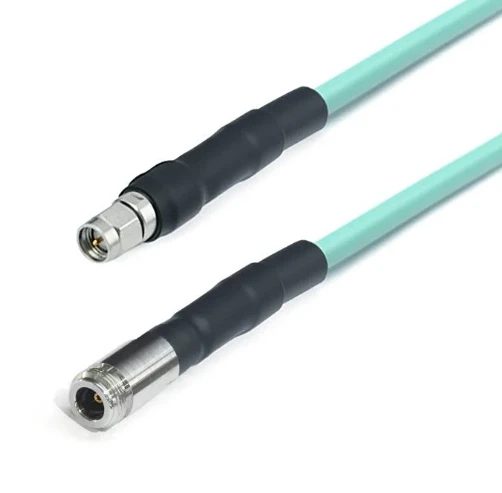

	fra 3- nfsmm-xxx	n زن	مرد SMA	dc -18 ghez	1.25

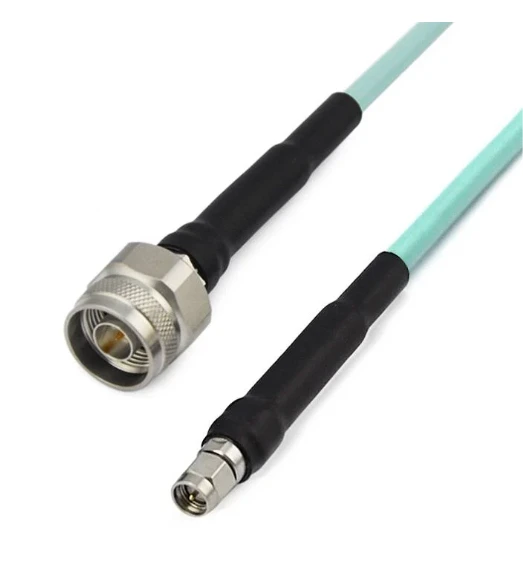

	fra 3- nmsmm-xxx	n مرد	مرد SMA	dc -18 ghez	1.25
	fra 3- smmsmm-xxx	مرد SMA	مرد SMA	dc -18 ghez	1.25

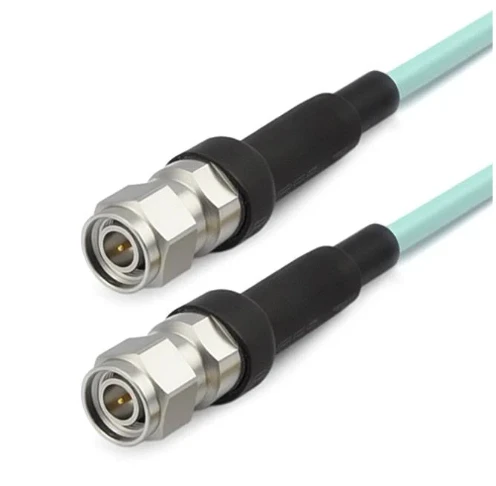

	fra 3- tncmtncm-xxx	مرد TNC	مرد TNC	dc -18 ghez	1.30
