کابل های تست هدف کلی
کابل های آزمایشی هدف کلی از محصولات کابل به طور گسترده ای در زمینه هایی مانند آزمایش الکترونیکی استفاده می شوند ، با ویژگی های متعدد برای برآورده کردن نیازهای استفاده متنوع. از نظر اتصالات ، این کابل انواع مختلفی از اتصالات از جمله 1.85 میلی متر ، 2.4 میلی متر ، 2.92 میلی متر ، SMA ، G3PO و GPPO را ارائه می دهد. همه اتصالات دارای امپدانس 50 اهم و قطبیت استاندارد هستند.
شرح
کابل های تست هدف کلی

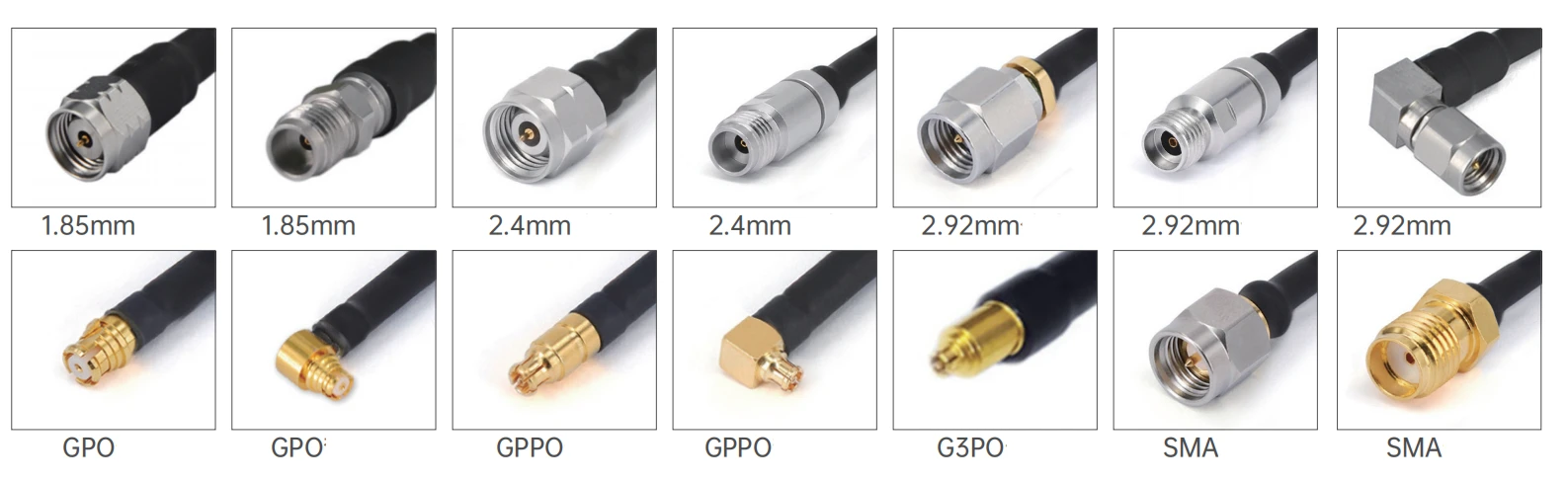

کابل های آزمایشی هدف کلی از محصولات کابل به طور گسترده ای در زمینه هایی مانند آزمایش الکترونیکی استفاده می شوند ، با ویژگی های متعدد برای برآورده کردن نیازهای استفاده متنوع. از نظر اتصالات ، این کابل انواع مختلفی از اتصالات از جمله 1.85 میلی متر ، 2.4 میلی متر ، 2.92 میلی متر ، SMA ، G3PO و GPPO را ارائه می دهد. همه اتصالات دارای امپدانس 50 اهم و قطبیت استاندارد هستند. علاوه بر این ، اتصالات دارای چندین روش نصب از جمله انواع زاویه مستقیم و راست هستند که می توانند انعطاف پذیر با رابط های مختلف دستگاه سازگار شوند.
معرفی محصول
از نظر انتخاب مواد ، تماس مرکزی ، تماس خارجی و بدنه اصلی از موادی مانند برنجی ساخته شده با طلا ، مس بریلیوم با طلا و یا فولاد ضد زنگ منفعل ، که دارای هدایت الکتریکی خوبی و مقاومت در برابر خوردگی هستند ، ساخته شده است. دی الکتریک برای اطمینان از عملکرد انتقال سیگنال از مواد PEI یا PTFE ساخته شده است. هادی اصلی کابل نقره ای است - مس روکش - فولاد پوشیده ، لایه عایق PTFE جامد است ، لایه محافظ از نوار مس با روکش نقره ای و سیم مسی تشکیل شده است و غلاف از مواد FEP ساخته شده است. این نه تنها به طور مؤثر از سیگنال های مداخله ای محافظت می کند بلکه دارای قدرت مکانیکی و مقاومت در برابر محیط زیست نیز است.
کاربرد محصول
در حین تحقیق ، توسعه ، تولید و آزمایش ایستگاه های پایه ارتباطی ، تلفن های همراه ، تجهیزات ارتباطی ماهواره ای و غیره. ، کابل های تست عمومی - هدف لازم برای اتصال ابزارهای مختلف تست به دستگاههای ارتباطی برای اطمینان از انتقال سیگنال پایدار ، به منظور تست دقیق شاخص های مختلف عملکرد تجهیزات ، مانند ویژگی های فرکانس ، نرخ انتقال ، و غیره. تجهیزات برای آزمایش دقیق عملکرد رادیو - فرکانس ایستگاه های پایه ، و اطمینان از اینکه ایستگاه های پایه می توانند خدمات ارتباطی پایدار و کارآمد را ارائه دهند.
یادداشت های مهم
1. برای مجامع کابل با طول سفارشی ، لطفاً اطلاعات طول خود را در صفحه پرداخت فراموش نکنید.
2. کلیه مجامع کابل را می توان با جفت یا گروه های همسان فاز تهیه کرد. اگر به کابل ها نیاز دارید که فاز باشد ، لطفاً برای ما ایمیل ارسال کنید: sales@flexirf.com
داده های مشخصات محصول
|
پیکربندی |
|
|
کانکتور 1 نوع |
1.85mm\/2.4mm\/2.92mm\/sma\/g3po\/gppo\/n |
|
کانکتور 1 امپدانس |
50 اهم |
|
اتصال دهنده 1 قطبیت |
استاندارد |
|
کانکتور 2 نوع |
1.85mm\/2.4mm\/2.92mm\/sma\/g3po\/gppo\/n |
|
کانکتور 2 امپدانس |
50 اهم |
|
اتصال 2 قطبیت |
استاندارد |
|
روش نصب اتصال |
هیچ کدام |
|
کانکتور سبک بدنه |
زاویه مستقیم و راست |
|
اطلاعات مواد |
|
|
تماس مرکزی |
روکش طلای برنجی ، بریلیم مس روکش شده |
|
تماس بیرونی |
روکش طلای برنجی ، بریلیم مس روکش شده ، فولاد ضد زنگ منفعل است |
|
بدنه |
روکش طلای برنجی ، طلای مس بریلیم ، فولاد ضد زنگ منفعل است |
|
دی الکتریک |
PEI\/PTFE |
|
داده های زیست محیطی |
|
|
دامنه دما |
-40 درجه به +165 درجه |
|
2011\/65\/EU (ROHS) |
سازگار |
|
مشخصات کابل |
|
|
مجری مرکز |
مسکن روکش شده نقره |
|
دی الکتریک |
PTFE جامد |
|
دو محافظ |
باند مس و سیم با روکش نقره ای |
|
ژاکت |
در حال |
|
ظرفیت (PF\/M) |
95.1 |
|
سرعت انتشار (٪) |
70 |
|
اثربخشی محافظ |
<-100dB @ 1GHz |
|
دست زدن به قدرت |
1 0 watt @ 18ghz در سطح دریا ، vswr1.0 |
نوع محصول
| مونتاژ کابل انعطاف پذیر سری GAF71\/RG405SS 405 | ||||
 |
قطر مواد ساختار (میلی متر) |
|||
|
1 |
هادی داخلی |
فولاد مس روکش شده نقره ای |
0.51±0.05 |
|
|
2 |
عایق |
PTFE جامد |
1.63±0.05 |
|
|
3 |
محافظ داخلی |
باند مس با روکش نقره ای |
1.80±0.05 |
|
|
4 |
محافظ بیرونی |
با روکش سیم با روکش نقره ای |
2.18±0.05 |
|
|
5 |
ژاکت |
در حال |
2.54±0.1 |
|
| میرایی ، قدرت (شرایط آزمایش در سطح دریا 20 درجه) | |||||||
|
فرکانس (گیگاهرتز) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
میرایی (db\/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
میرایی (db\/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
مدل های رایج و شاخص های فنی
|
|||||
|
تصویر |
اسکی |
اتصال 1 |
اتصال 2 |
قید |
بازگرداندن از دست دادن\/VSWR |
 |

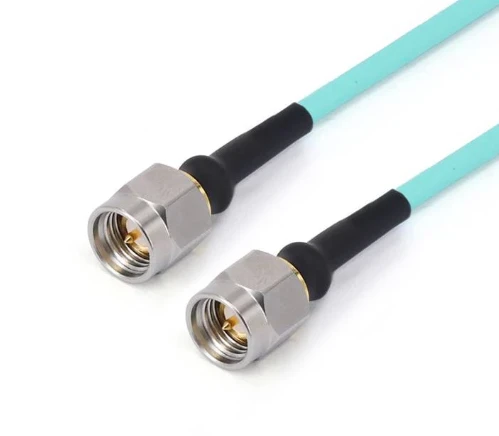

frf 71- smmsmm-xxx |
مرد SMA |
مرد SMA |
DC -26. 5GHz |
1.30 |
 |

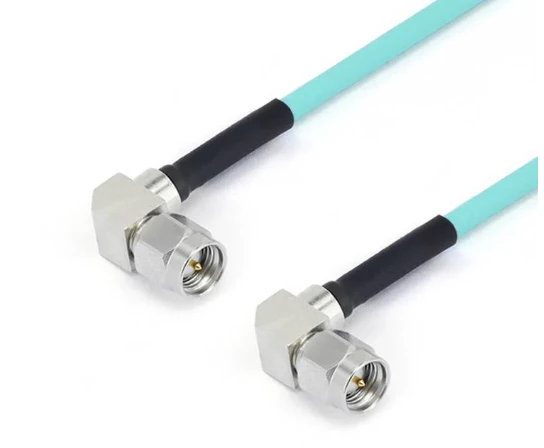

frf 71- smwmsmwm-xxx -18 g |
مرد SMA با زاویه راست |
مرد SMA با زاویه راست |
dc -18 ghez |
1.30 |
 |

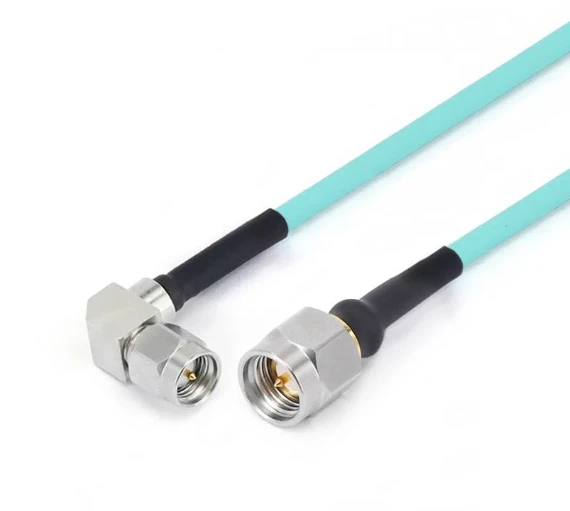

frf 71- smmsmwm-xxx -18 g |
مرد SMA |
مرد SMA با زاویه راست |
dc -18 ghez |
1.30 |
 |
frf 71- smmgpf-xxx |
مرد SMA |
GPO (SMP) زن |
DC -26. 5GHz |
1.35 |
 |
frf 71- smmgpwf-xxx |
مرد SMA |
GPO (SMP) زن با زاویه راست |
DC -26. 5GHz |
1.35 |
 |
frf 71- smfgpf-xxx |
زن SMA |
GPO (SMP) زن |
DC -26. 5GHz |
1.35 |
 |
frf 71- smffgpf-xxx |
زن SMA با فلنج 4 سوراخ |
GPO (SMP) زن |
DC -26. 5GHz |
1.35 |
 |
frf 71- smmgppf-xxx |
مرد SMA |
GPPO (MINI-SMP) زن |
DC -26. 5GHz |
14db |
 |
frf 71- smmgppwf-xxx |
مرد SMA |
GPPO زن با زاویه راست |
DC -26. 5GHz |
14db |
 |
frf 71- smwmgppf-xxx -18 g |
مرد SMA با زاویه راست |
GPPO (MINI-SMP) زن |
dc -18 ghez |
15db |
 |
frf 71- smwmgppwf-xxx -18 g |
مرد SMA با زاویه راست |
GPPO زن با زاویه راست |
dc -18 ghez |
15db |
 |
frf 71- smfgppf-xxx |
زن SMA |
GPPO (MINI-SMP) زن |
DC -26. 5GHz |
14db |
 |
frf 71- smffgppf-xxx |
زن SMA با فلنج 4 سوراخ |
GPPO (MINI-SMP) زن |
DC -26. 5GHz |
14db |
 |
frf 71-292 m292m-xxx |
2.92 میلی متر مرد |
2.92 میلی متر مرد |
dc -40 ghez |
1.35 |
 |
frf 71-292 mgpf-xxx |
2.92 میلی متر مرد |
GPO (SMP) زن |
dc -40 ghez |
14db |
 |
frf 71-292 mgpwf-xxx |
2.92 میلی متر مرد |
GPO (SMP) زن با زاویه راست |
dc -40 ghez |
12db |
 |
frf 71-292 fgpf-xxx |
2.92 میلی متر زن |
GPO (SMP) زن |
dc -40 ghez |
14db |
 |
frf 71-292 ffgpf-xxx |
2.92 میلی متر زن با فلنج 4 سوراخ |
GPO (SMP) زن |
dc -40 ghez |
14db |
 |
frf 71-292 mgppf-xxx |
2.92 میلی متر مرد |
GPPO (MINI-SMP) زن |
dc -40 ghez |
14db |
 |
frf 71-292 fgppf-xxx |
2.92 میلی متر زن |
GPPO (MINI-SMP) زن |
dc -40 ghez |
14db |
 |
frf 71-292 ffgppf-xxx |
2.92 میلی متر زن با فلنج 4 سوراخ |
GPPO (MINI-SMP) زن |
dc -40 ghez |
14db |
 |
frf 71-292 mgppwf-xxx |
2.92 میلی متر مرد |
GPPO (MINI-SMP) زن با زاویه راست |
dc -40 ghez |
12db |
 |
frf 71-292 mg3pf-xxx |
2.92 میلی متر مرد |
G3PO (SMPS) زن |
dc -40 ghez |
14db |
 |
frf 71-292 fg3pf-xxx |
2.92 میلی متر زن |
G3PO (SMPS) زن |
dc -40 ghez |
14db |
 |
frf 71-292 ffg3pf-xxx |
2.92 میلی متر زن با فلنج 4 سوراخ |
G3PO (SMPS) زن |
dc -40 ghez |
14db |
 |
frf 71-24 m24m-xxx |
2.4 میلی متر مرد |
2.4 میلی متر مرد |
dc -50 ghez |
14db |
 |
frf 71-24 fgpf-xxx |
2.4 میلی متر زن |
GPO (SMP) زن |
dc -40 ghez |
12db |
 |
frf 71-24 ffgpf -100 |
2.4 میلی متر زن با فلنج 4 سوراخ |
GPO (SMP) زن |
dc -40 ghez |
12db |
 |
frf 71-24 mgpwf-xxx |
2.4 میلی متر مرد |
GPO (SMP) زن با زاویه راست |
dc -40 ghez |
10db |
 |
frf 71-24 mgppf-xxx |
2.4 میلی متر مرد |
GPPO (MINI-SMP) زن |
dc -40 ghez |
12db |
 |
frf 71-24 mgppwf-xxx |
2.4 میلی متر مرد |
GPPO (MINI-SMP) زن با زاویه راست |
dc -40 ghez |
10db |
 |
frf 71-24 fgppf-xxx |
2.4 میلی متر زن |
GPPO (MINI-SMP) زن |
dc -40 ghez |
12db |
 |
frf 71-24 ffgppf-xxx |
2.4 میلی متر زن با فلنج 4 سوراخ |
GPPO (MINI-SMP) زن |
dc -40 ghez |
12db |
 |
frf 71-185 mg3pf-xxx |
1.85 میلی متر مرد |
G3PO (SMPS) زن |
DC - 67 ghez |
10db |
 |
frf 71-185 fg3pf-xxx |
1.85 میلی متر زن |
G3PO (SMPS) زن |
DC - 67 ghez |
10db |
 |
frf 71-185 ffg3pf-xxx |
1.85 میلی متر با فلنج 4 سوراخ |
G3PO (SMPS) زن |
DC - 67 ghez |
10db |
|

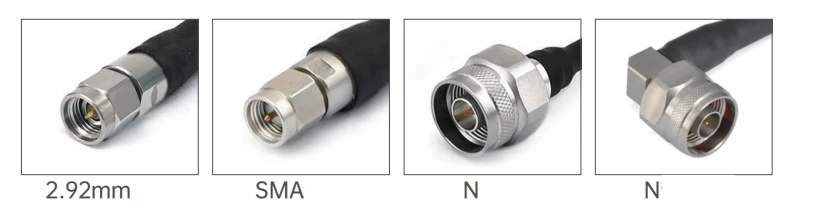

مونتاژ کابل انعطاف پذیر سری GAF72\/RG402SS 402 |
||||||
|
قطر مواد ساختار (میلی متر) |
||||||
 |
1 |
هادی داخلی |
فولاد مس روکش شده نقره ای |
0.92±0.05 |
||
|
2 |
عایق |
PTFE جامد |
2.97±0.05 |
|||
|
3 |
محافظ داخلی |
باند مس با روکش نقره ای |
3.25±0.05 |
|||
|
4 |
محافظ بیرونی |
با روکش سیم با روکش نقره ای |
3.58±0.1 |
|||
|
5 |
ژاکت |
در حال |
4.12±0.13 |
|||
| میرایی ، قدرت (شرایط آزمایش در سطح دریا 20 درجه) | |||||||
|
فرکانس (گیگاهرتز) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
میرایی (db\/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
میرایی (db\/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
مدل های رایج و شاخص های فنی
|
|||||
|
تصویر |
اسکی |
اتصال 1 |
اتصال 2 |
قید |
بازگرداندن از دست دادن\/VSWR |
|
|
frf 72- smmsmm-xxx |
مرد SMA |
مرد SMA |
DC -26. 5GHz |
1.30 |
|
|

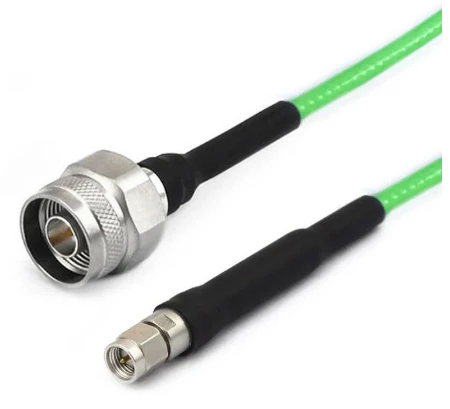

frf 72- nmsmm-xxx |
n مرد |
مرد SMA |
dc -18 ghez |
1.25 |
|
|

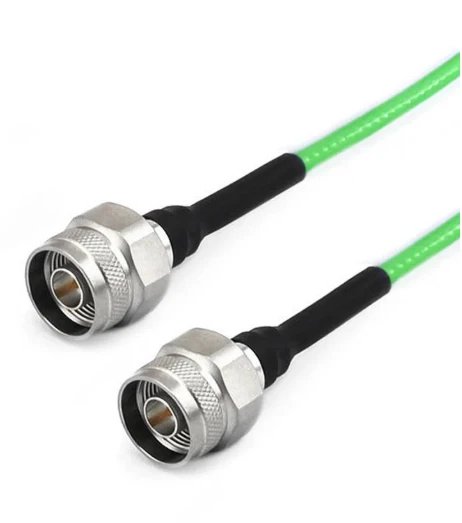

frf 72- nmnm-xxx |
n مرد |
n مرد |
dc -18 ghez |
1.25 |
