کابل های آزمایش VNA

سری مونتاژ کابل تست VNA FlexIRF به گونه ای طراحی شده است که مقادیر اندازه گیری شبکه وکتور قابل تکرار و دقیق (VNA) را در اختیار مشتریان قرار می دهد .

در سناریوهای تست آنالایزر شبکه وکتور (VNA) ، آسیب پذیری رابط های کواکسیال دقیق مدتهاست که یک چالش صنعت بوده است . هنگامی که کابلهای آزمایش سنتی در معرض وصل شدن مکرر/انسداد مکرر ، خم شدن یا استرس مکانیکی قرار می گیرند ، ساختارهای داخلی از مدیران خود ، به عنوان سد های داخلی ، و از نظر دیافراگم ، و از نظر دیافراگم ، از نظر دماً از نظر شرارانه و دکوراسیون-PRONECTRIC-PRONECTRIC-PRONECTRIC-PRONECTRIC-PRONECTRIC-PRONECTRIC-PRONECTRICATICS-PRONECITIONS-DEDICATIONS-DEDITURE برای غلظت استرس. این مستقیماً بر دقت آزمایش تأثیر می گذارد و حتی ممکن است باعث خرابی تجهیزات {4 4}} شود

بر اساس طبقه بندی فرکانس ، وجود دارد:

26.} 5GHz 3.5 میلی متر مجامع کابل رابط ، مجموعه های کابل 40 گیگاهرتز 2.4 میلی متر ، مجموعه های کابل NMD 67GHz 1.85 میلی متر.

به اصطلاح مجامع کابل NMD دارای اتصالات تقویت شده تقویت شده برای رابط ها . این طرح تضمین می کند که استرس مکانیکی در حین استفاده در درجه اول توسط اجزای ساختاری تقویت شده بیرونی جذب می شود ، و از آسیب به رابط های کواکسیال دقت جلوگیری می کند.}}}}}}}}}}}}

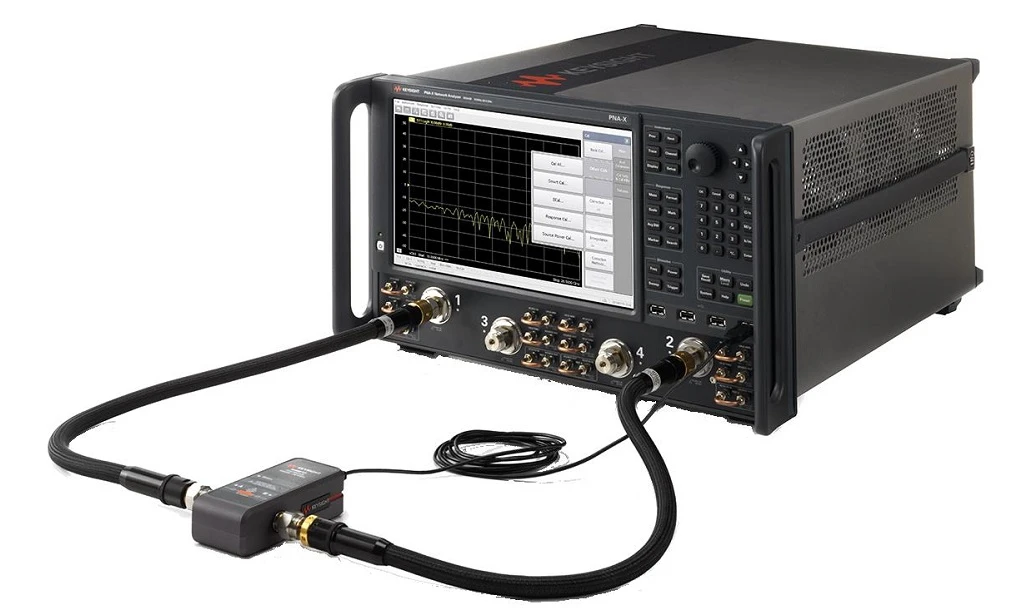

مجامع کابل تست VNA کابل های تست با عملکرد بالا و فاز با کارایی بالا و در درجه اول در آنالایزرهای شبکه وکتور استفاده می شوند ، و با پوشش یک دامنه فرکانس کار DC 67GHz. آنها دارای ویژگی های خمش پایدار و بسیار تکرار شونده هستند ، و این باعث می شوند اندازه گیری دقیق از Microwave Paramements در آزمایشگاه ها ، تولیدات در آزمایشگاه ها ، تولید سناریوها.

1. برای مجامع کابل با طول سفارشی ، لطفا فراموش نکنید که اطلاعات طول خود را در صفحه پرداخت بگذارید.
2. همه مجموعه های کابل را می توان با جفت یا گروه های همسان فاز تهیه کرد. اگر به کابل ها نیاز دارید که فاز باشد ، لطفاً برای ما ایمیل ارسال کنید: sales@flexirf.com

نوع محصول



کابل های آزمایش VNA

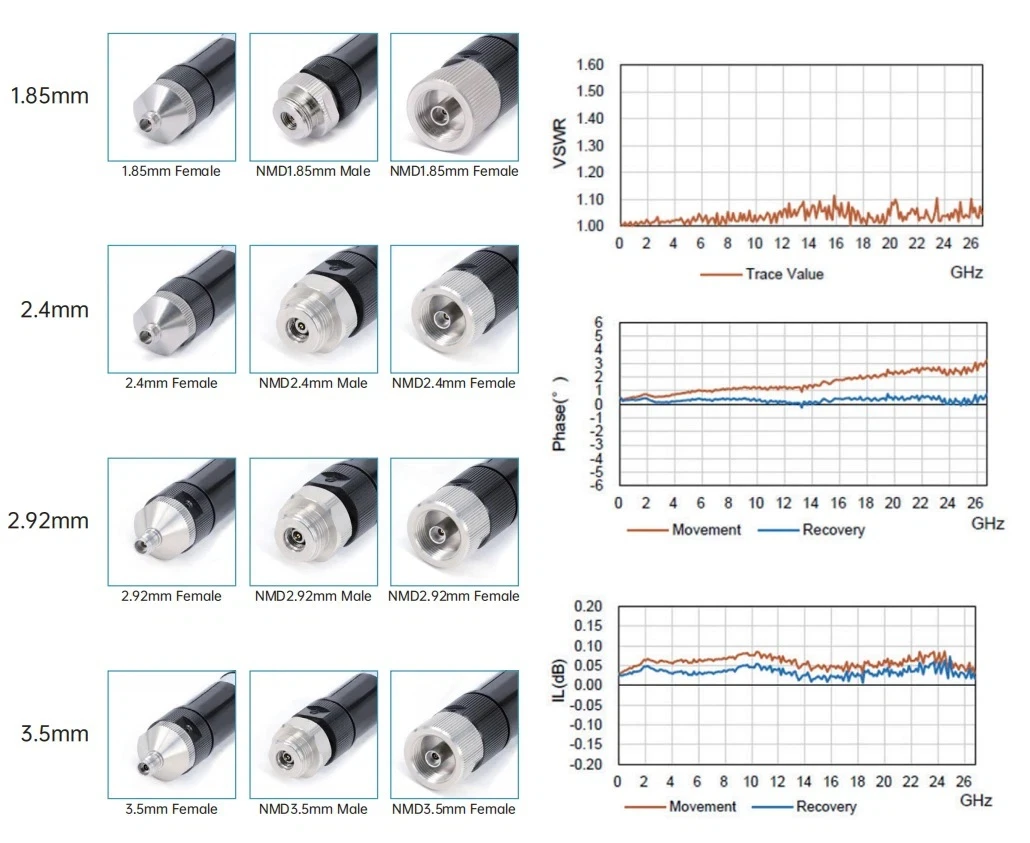

مدل های رایج و شاخص های فنی
تصویر	اسکی	اتصال 1	اتصال 2	قید	بازگرداندن از دست دادن/VSWR
	vna -35 f35f -630	زن 3.5 میلی متر NMD	زن 3.5 میلی متر	dc -26.5 ghez	1.30
	vna -35 m35f -630	زن 3.5 میلی متر NMD	3.5 میلی متر NMD مرد	dc -26.5 ghez	1.30

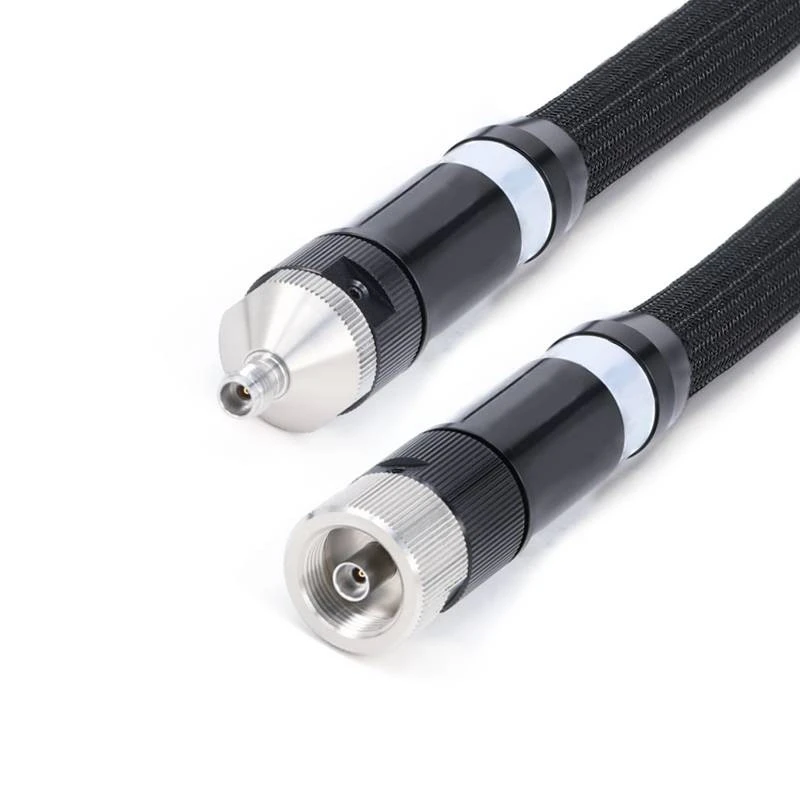

	vna -292 f292f -630	2.92 میلی متر زن NMD	2.92 میلی متر زن	dc -40 ghez	1.30

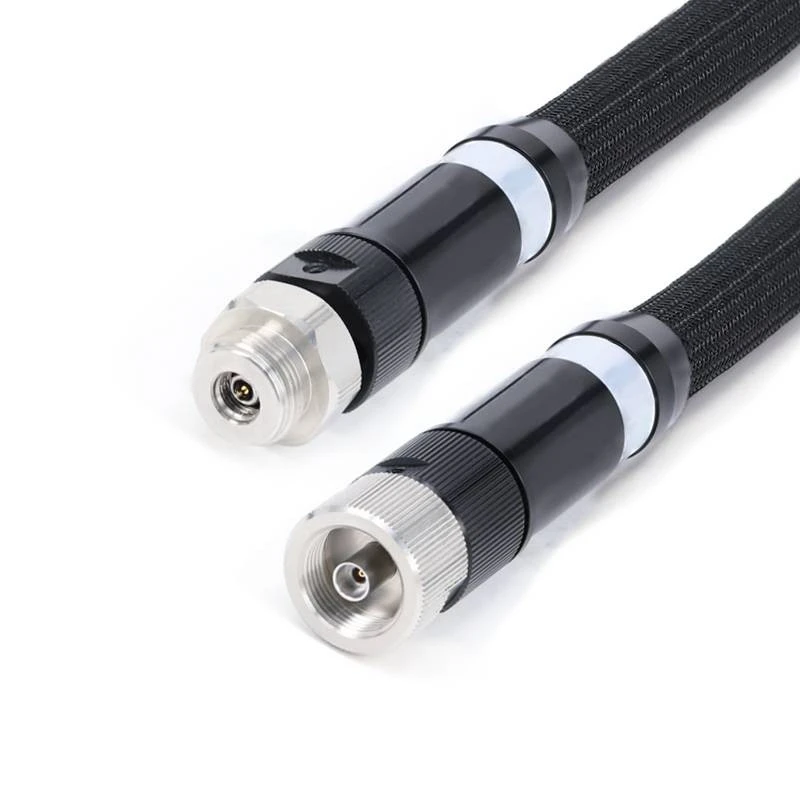

	VNA -292 M292f -630	2.92 میلی متر زن NMD	2.92 میلی متر زن NMD	dc -40 ghez	1.30
	vna -24 f24f -630	2.4 میلی متر زن NMD	2.4 میلی متر زن	dc -40 ghez	1.35
	vna -24 m24f -630	2.4 میلی متر زن NMD	2.4 میلی متر NMD مرد	dc -50 ghez	1.35

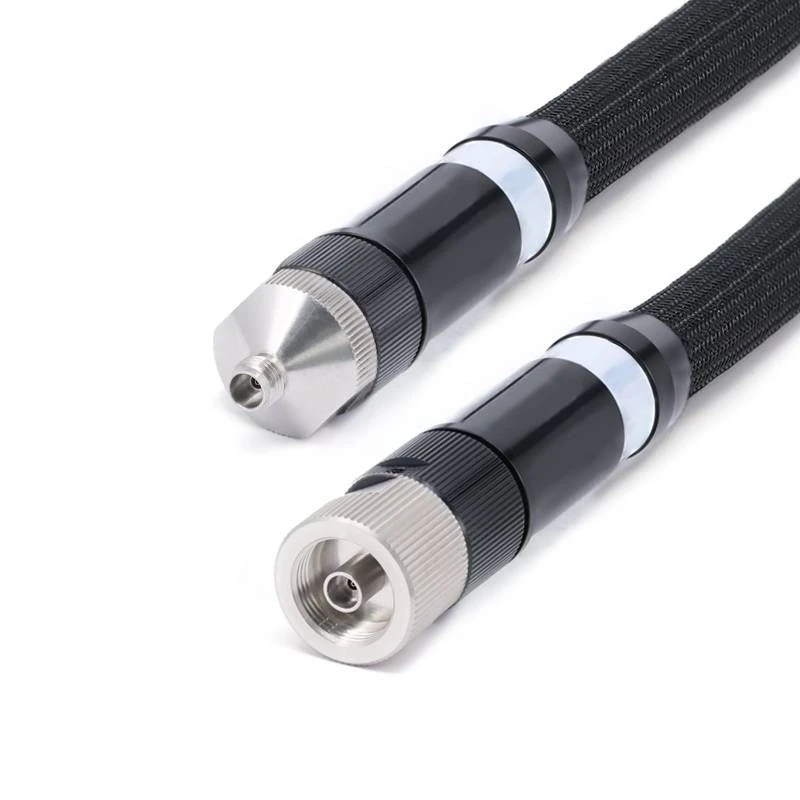

	vna -185 f185f -630	1.85 میلی متر زن NMD	1.85 میلی متر زن	dc -67 ghez	1.50

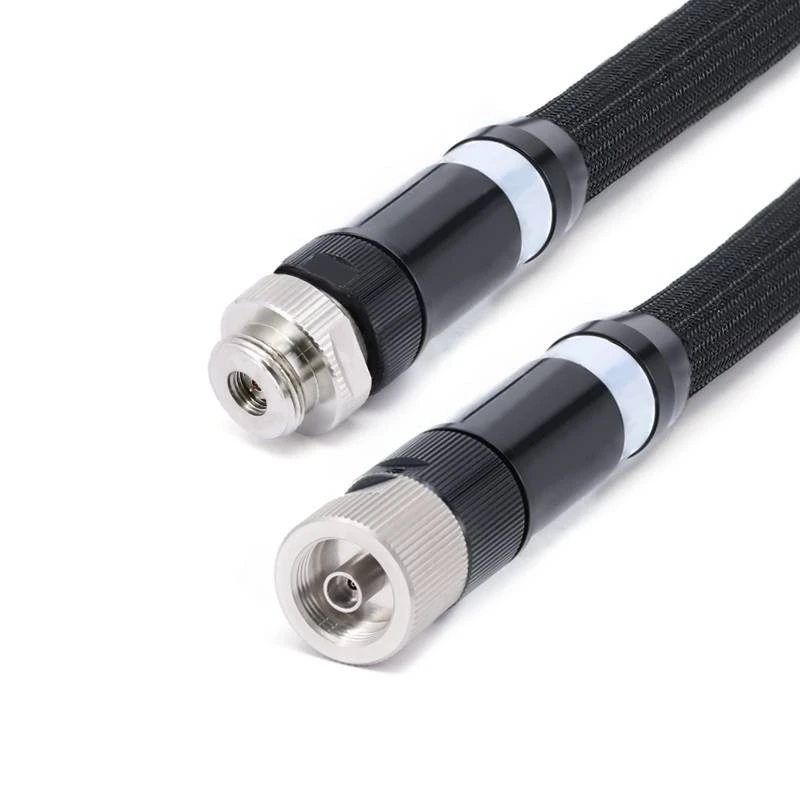

	vna -185 f185m -630	1.85 میلی متر زن NMD	1.85 میلی متر NMD مرد	dc -67 ghez	1.50
