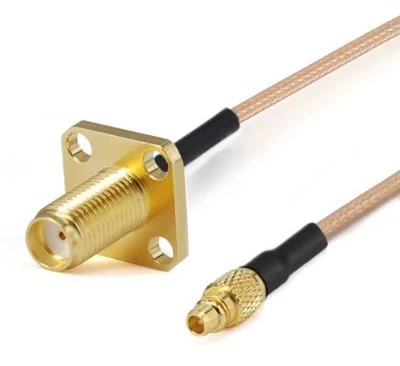

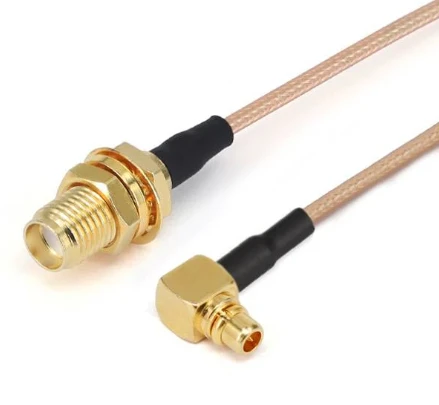

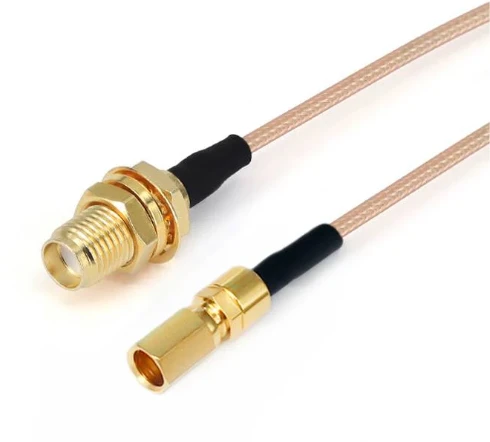

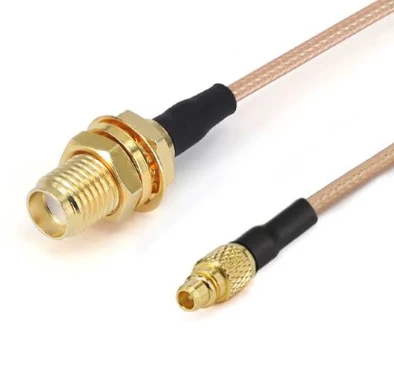

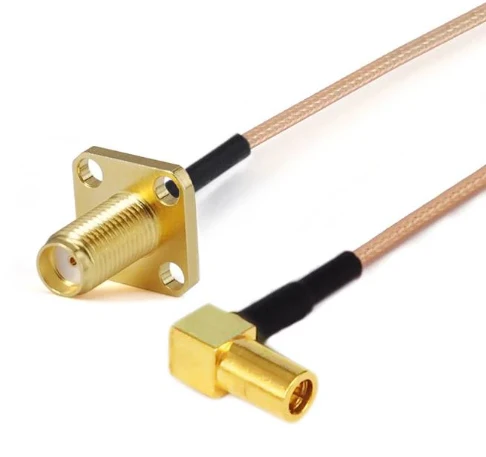

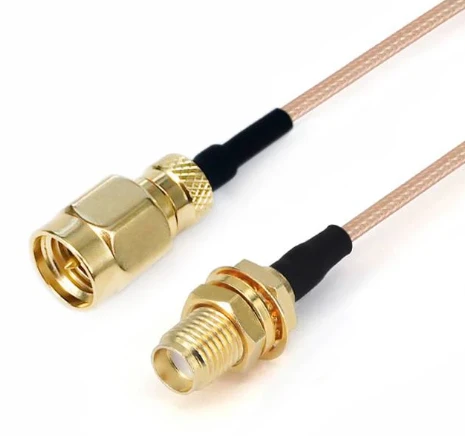

RG Series Cable Assemblies

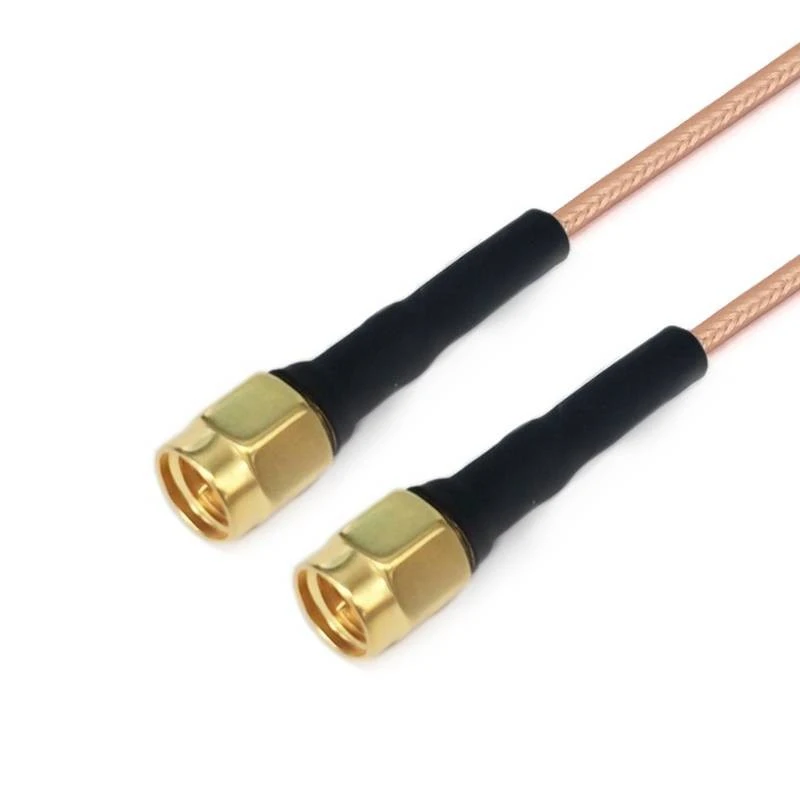

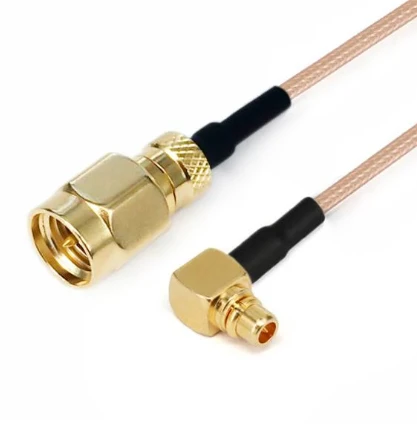

gar3-smmsmm-xxx-1

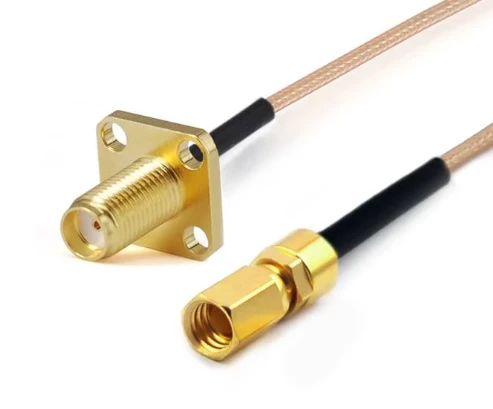

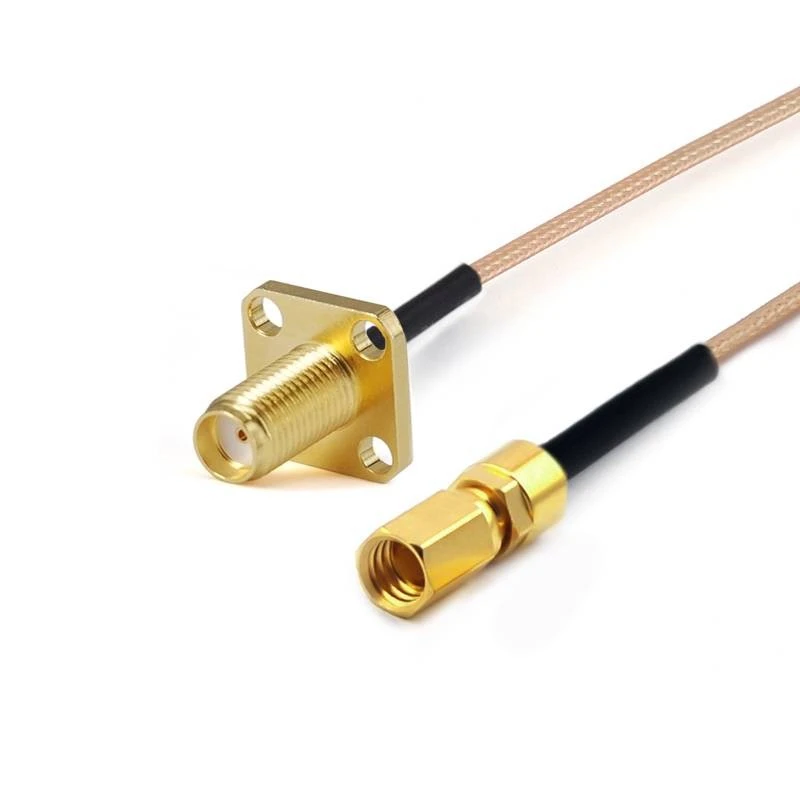

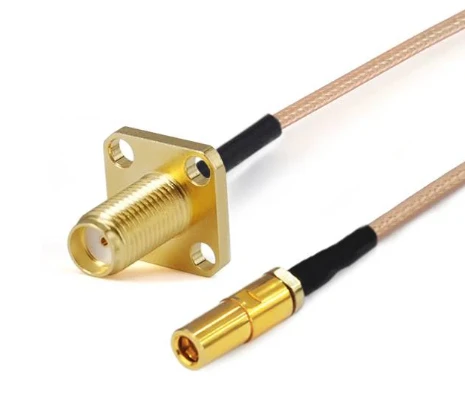

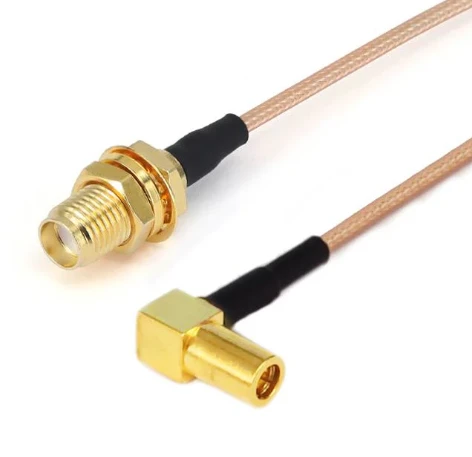

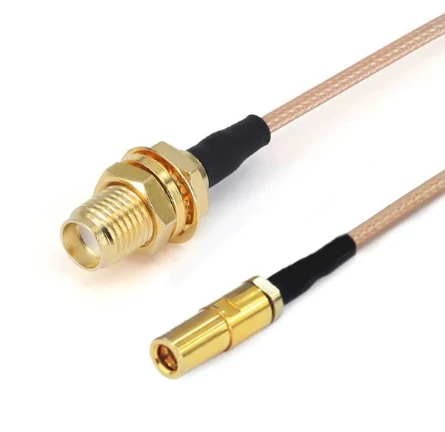

gar8-smffssmcf-xxx-1

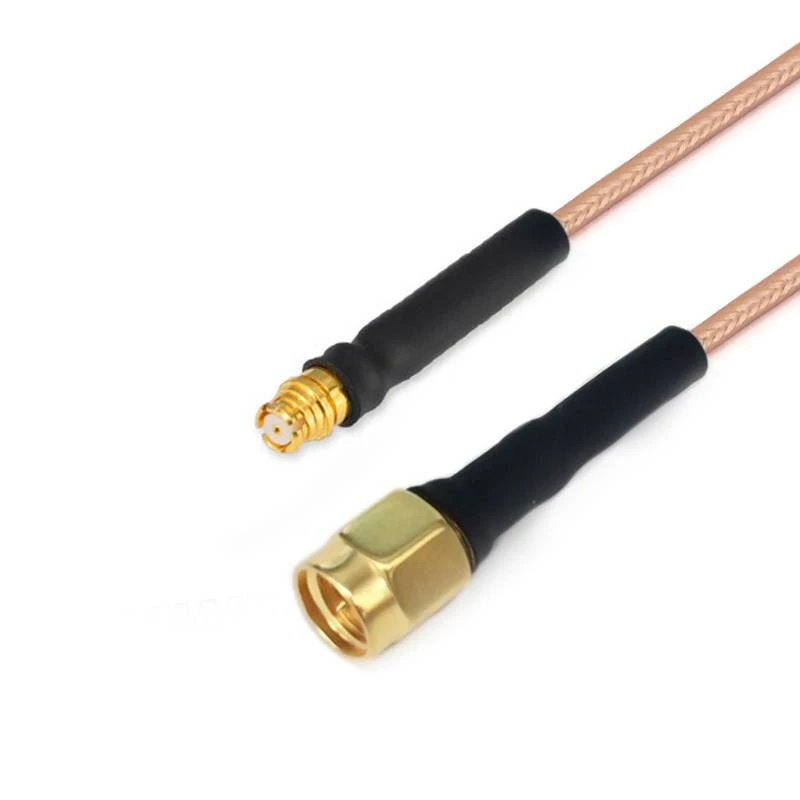

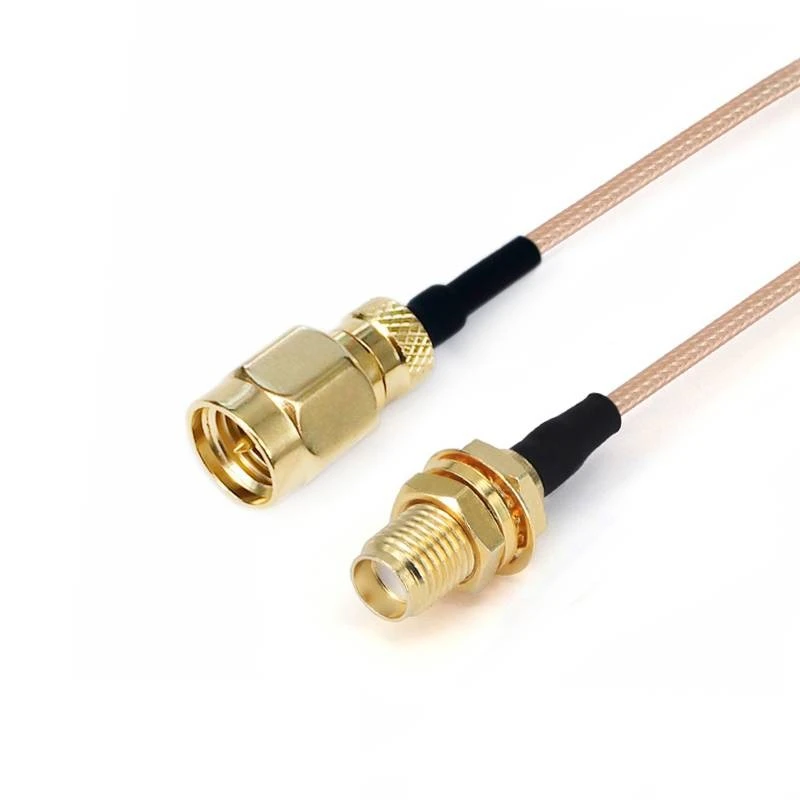

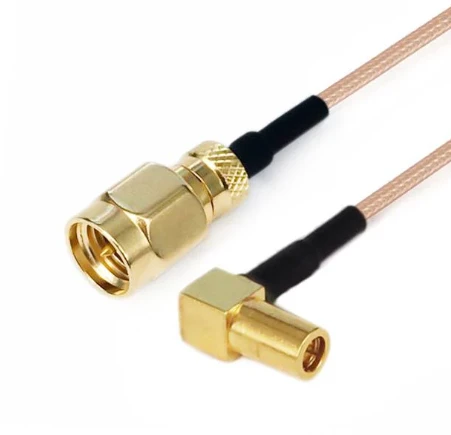

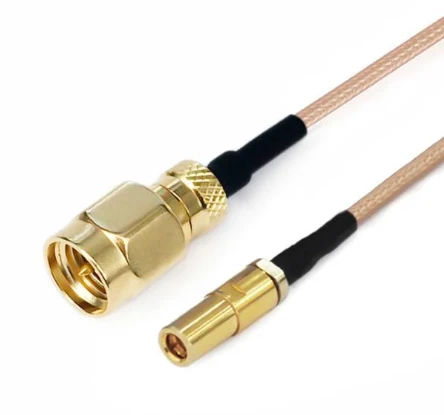

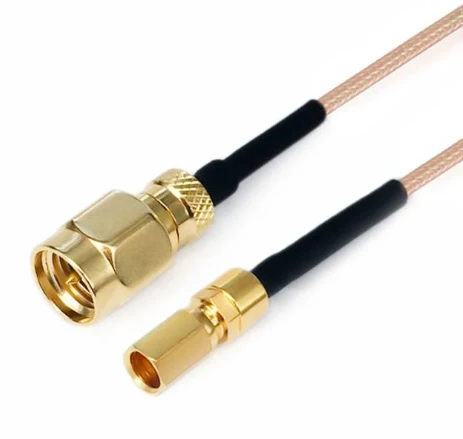

gar8-smmsmyf-xxx-1

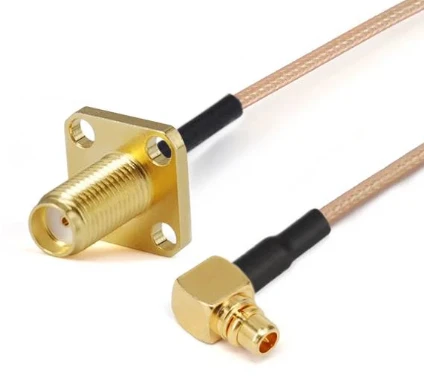

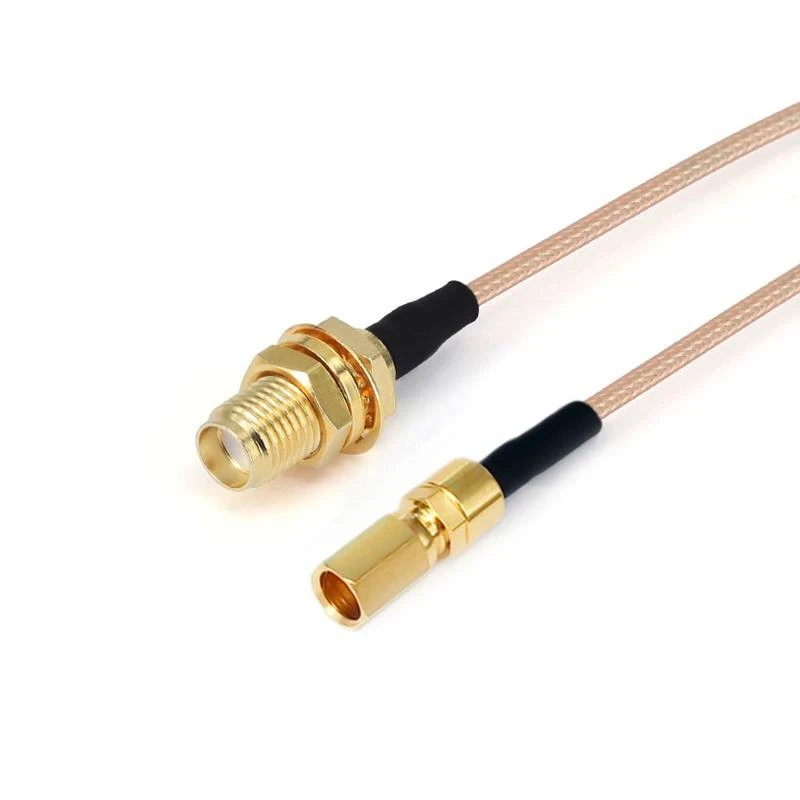

gar8-smyfssmcf-xxx-1

مجموعه های کابل سری RG

مجموعه های کابل با فرکانس پایین سری RG (DC-3} gHz) نوعی از اجزای کابل با عملکرد و سناریوهای کاربردی خاص هستند {2} coveration پوشش فرکانس آنها به وضوح شامل باند DC تا 3GHz است ، برآورده کردن نیازهای متنوع انتقال سیگنال در این محدوده فرکانس.}}}}}}}}}}}}}}}

ارسال درخواست

شرح

معرفی محصول

مجموعه های کابل با فرکانس پایین سری RG (DC-3 GHz) نوعی از اجزای کابل با عملکرد خاص و سناریوهای کاربردی هستند. rg 223.

کابل های فرکانس کم Flexirf از ایمنی تداخل الکترومغناطیسی عالی و انعطاف پذیری خوب.} آنها سبک هستند و دارای خواصی مانند مقاومت دما بالا ، مقاومت در برابر رطوبت و مقاومت در برابر خوردگی {3.}

ویژگی های ساختار محصول

هادی های داخلی سری RG با فرکانس کم فرکانس ساخته شده از فولاد مس با روکش مس (SCCS). این ماده نه تنها هدایت و انعطاف پذیری الکتریکی عالی را تضمین می کند بلکه عملکرد انتقال سیگنال و مقاومت به خوردگی را از طریق فرآیند نقره ای افزایش می دهد.

دی الکتریک:اکسترود شده پلی تترا فلورو اتیلن (PTFE) . ptfe دارای خواص عایق الکتریکی عالی ، پایداری شیمیایی و مقاومت در برابر درجه حرارت بالا است ، که می تواند هادی را از محیط خارجی جدا کند و نشت سیگنال را کاهش دهد .}

سپر:ساخته شده با مس با روکش نقره ای (SPC) Braiding . این لایه محافظ به طور موثری تداخل الکترومغناطیسی خارجی را از نفوذ به فضای داخلی کابل در حالی که از نشت سیگنال داخلی جلوگیری می کند ، مسدود می کند ، و از انتقال سیگنال پایدار و دست نخورده اطمینان می دهد.}

کاربرد محصول

زمینه الکترونیک صنعتی:

اعمال شده برای تجهیزات اتوماسیون صنعتی ، مانند انتقال سیگنال با فرکانس بالا در سنسورها ، سیستم های کنترل صنعتی و دستگاه های نظارت ، پاسخگویی به نیازهای کنترل با دقت بالا و دستیابی به داده ها در محیط های صنعتی {2 {2}

زمینه ارتباطات:

مورد استفاده برای آزمایش تولید دستگاه های ارتباطی (مانند تلفن های همراه ، ماژول های WiFi ، ماژول های GPS ، و همچنین اتصال سیگنال بین آنتن ها و ماژول ها.} انتقال سیگنال پایدار در باند DC-3} GHz برای تجهیزات ارتباطی بی سیم.}}}}}}}}}

یادداشت های مهم

1. برای مجامع کابل با طول سفارشی ، لطفا فراموش نکنید که اطلاعات طول خود را در صفحه پرداخت بگذارید.
2. همه مجموعه های کابل را می توان با جفت یا گروه های همسان فاز تهیه کرد. اگر به کابل ها نیاز دارید که فاز باشد ، لطفاً برای ما ایمیل ارسال کنید: sales@flexirf.com

داده های مشخصات محصول

پیکربندی

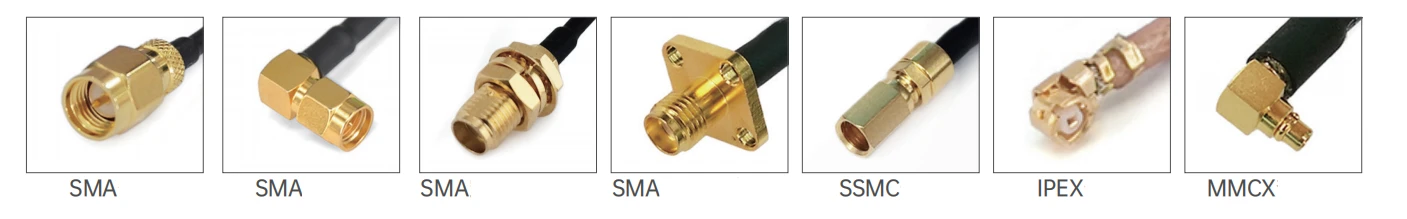

کانکتور 1 نوع	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
کانکتور 1 امپدانس	50 اهم
اتصال دهنده 1 قطبیت	استاندارد
کانکتور 2 نوع	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
کانکتور 2 امپدانس	50 اهم
اتصال 2 قطبیت	استاندارد
روش نصب اتصال	هیچ کدام
کانکتور سبک بدنه	زاویه مستقیم و راست
اطلاعات مواد
تماس مرکزی	روکش طلای برنجی ، بریلیم مس روکش شده
تماس بیرونی	روکش طلای برنجی ، بریلیم مس روکش شده ، فولاد ضد زنگ منفعل است
بدنه	روکش طلای برنجی ، طلای مس بریلیم ، فولاد ضد زنگ منفعل است
دی الکتریک	PTFE
داده های زیست محیطی
دامنه دما	-40 درجه به +165 درجه
2011/65/EU (ROHS)	سازگار

نوع محصول

مجموعه های کابل سری FRR3/RG316 RG (3GHz)
	قطر مواد ساختار (میلی متر)
	1	هادی داخلی	فولاد مس روکش شده نقره ای	7x0.17±0.05
	2	عایق	PTFE	1.56±0.05
	3	محافظ داخلی	سیم مس رو به روکش نقره ای	1.95±0.05
	4	ژاکت	در حال	2.56±0.13

میرایی ، قدرت (شرایط آزمایش در سطح دریا 20 درجه)
فرکانس (گیگاهرتز)	0.1	0.4	0.9	1.5	2.5
میرایی (db/m)	0.27	0.54	0.82	1.06	1.39
قدرت (W)	340	170	113	88	68

خصوصیات الکتریکی و مکانیکی

فرکانس (گیگاهرتز)

امپدانس (ω)

میزان انتقال

خازن

محافظ

دمای عملیاتی

دامنه

حداقل شعاع خمش

ولتاژ عملیاتی

70%

94pf/m

>70db

-65 درجه ~ +200 درجه

15 میلی متر

1200V

تصویر	اسکی	اتصال 1	اتصال 2	قید	بازگرداندن از دست دادن/VSWR
	frr 3- smmgpf-xxx	مرد SMA	زن GPO	dc -3 ghez	1.25

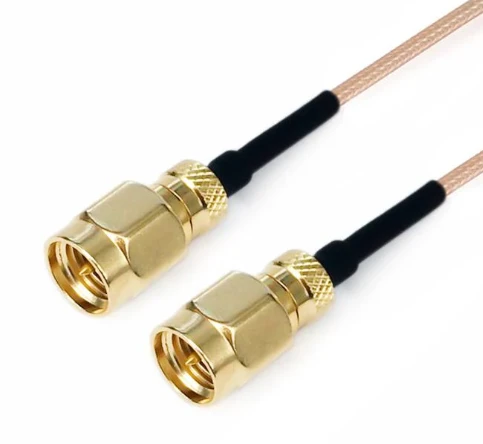

	frr 3- smmsmm-xxx	مرد SMA	مرد SMA	dc -3 ghez	1.25

مجموعه های کابل سری FRR8/RG178 RG (3GHz)
	قطر مواد ساختار (میلی متر)
	1	هادی داخلی	فولاد مس روکش شده نقره ای	7x0.102±0.05
	2	عایق	PTFE	0.86±0.05
	3	محافظ داخلی	سیم مس رو به روکش نقره ای	1.30±0.05
	4	ژاکت	در حال	1.86±0.13

میرایی ، قدرت (شرایط آزمایش در سطح دریا 20 درجه)
فرکانس (گیگاهرتز)	0.1	0.4	1	2	3
میرایی (db/m)	0.45	0.92	1.45	2.0	2.6
قدرت (W)	340	170	113	88	68
