Hand Formable Cable Assemblies

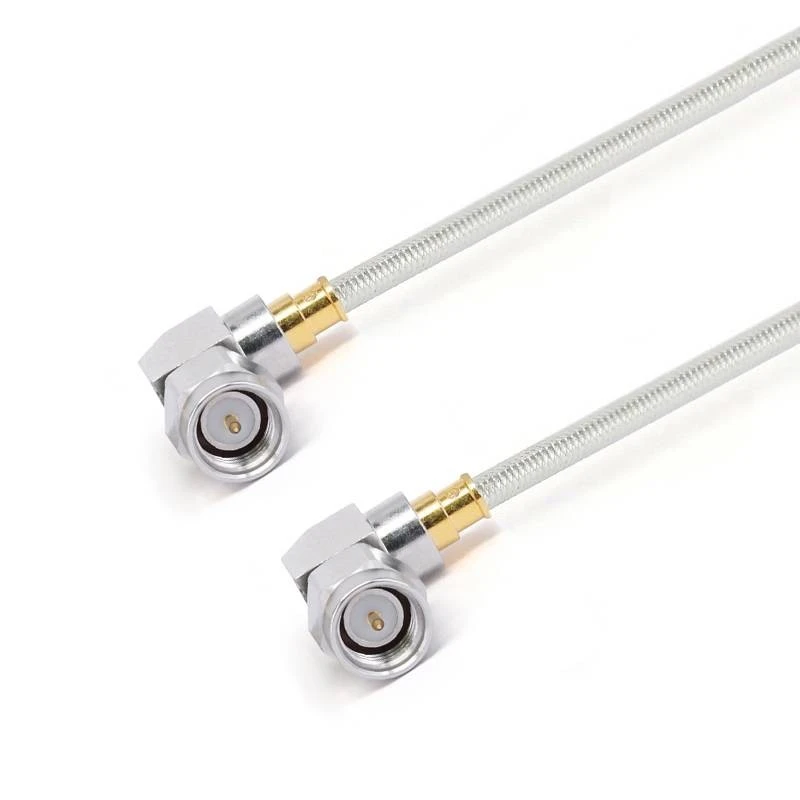

ga711-smwmsmwm-xxx-18g-3

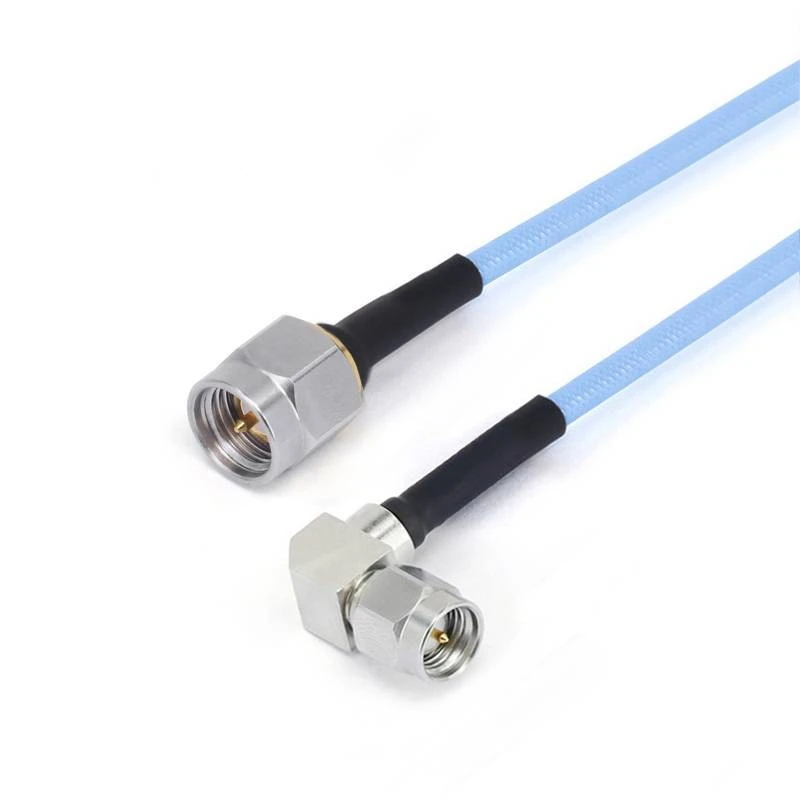

ga712-smmsmwm-xxx-18g-1

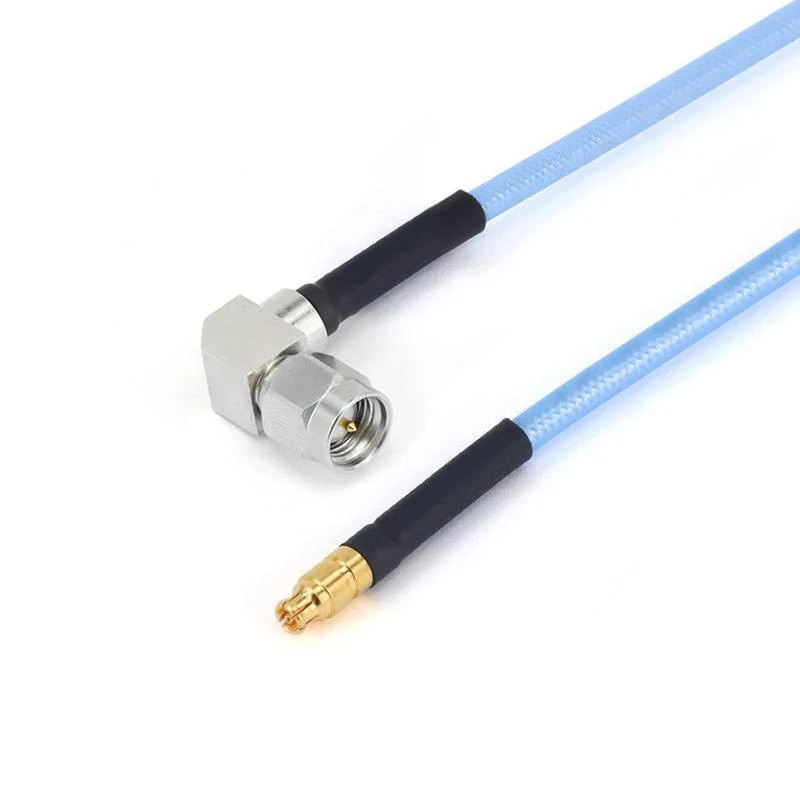

ga712-smwmgppf-xxx-18g-1 (1)
ga712-smwmgppf-xxx-18g-1

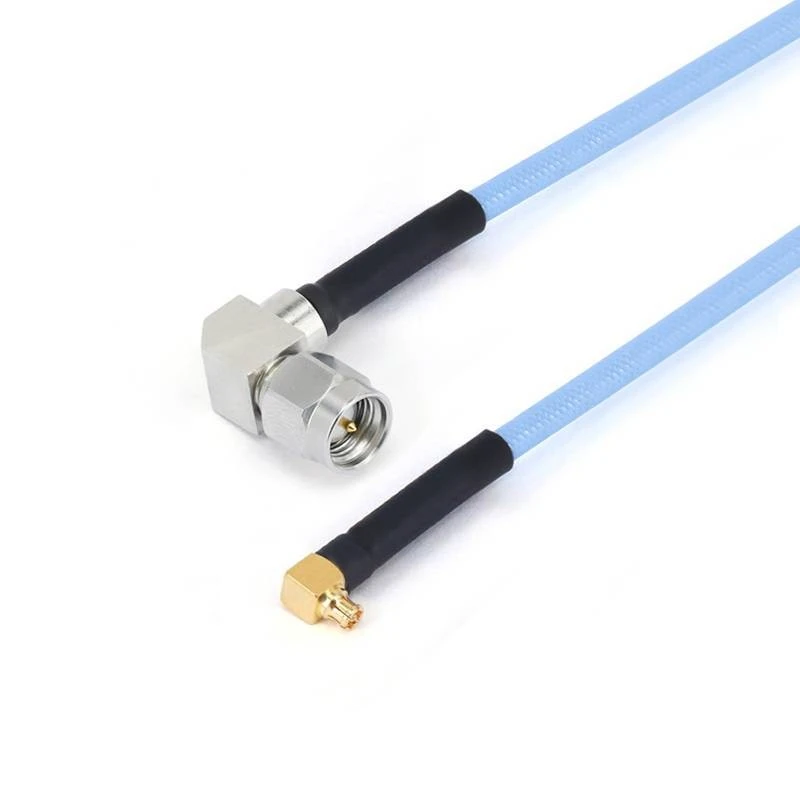

ga712-smwmgppwf-xxx-18g-1

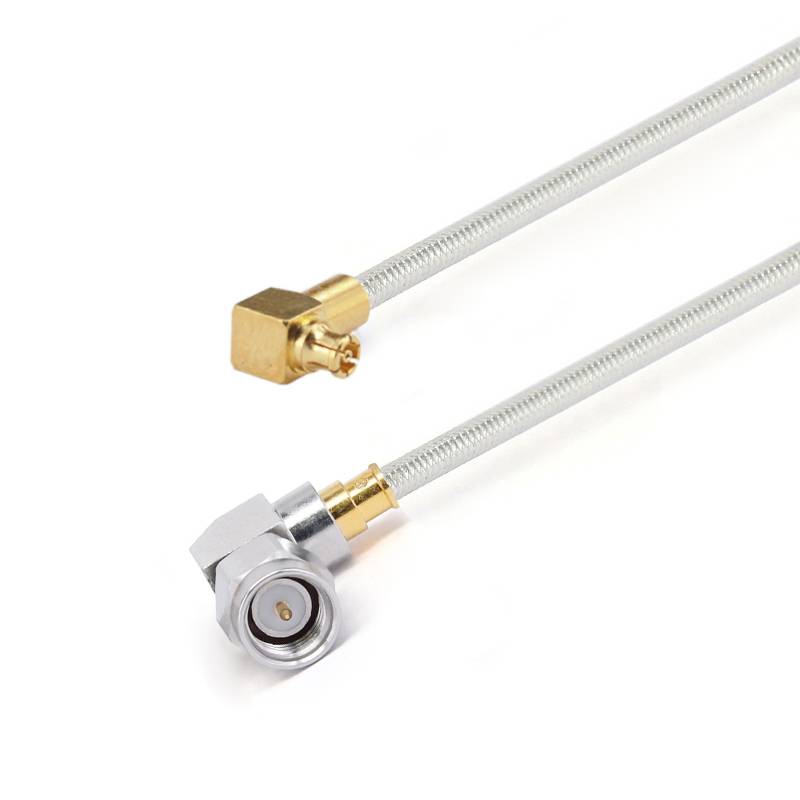

مجامع کابل قابل تشکیل دست

مونتاژ کابل قابل انعطاف پذیر یک مونتاژ کابل کواکسیال نیمه انعطاف پذیر با کارایی بالا است که در چندین زمینه نقش مهمی ایفا می کند .} این محصول توسط یک تیم حرفه ای ساخته می شود ، 1 {4} با طراحی عالی و عملکرد قابل اعتماد خود ، نیازهای مختلف وجود دارد. و 141 "{9}}

ارسال درخواست

شرح

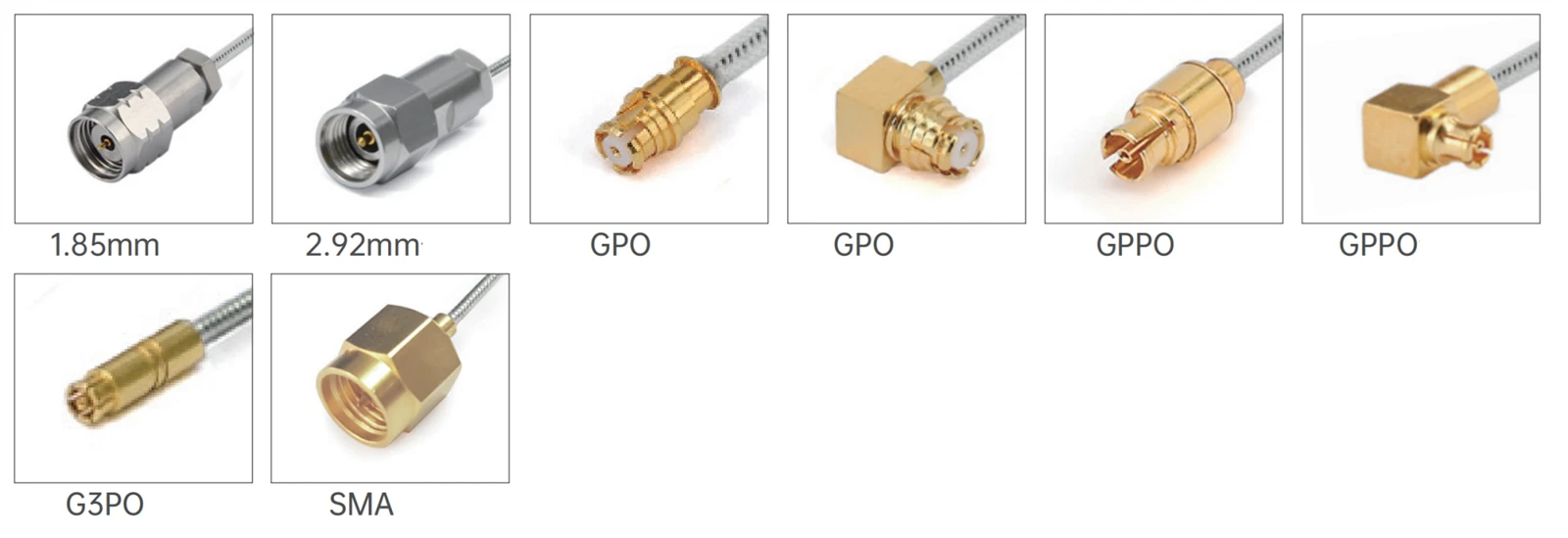

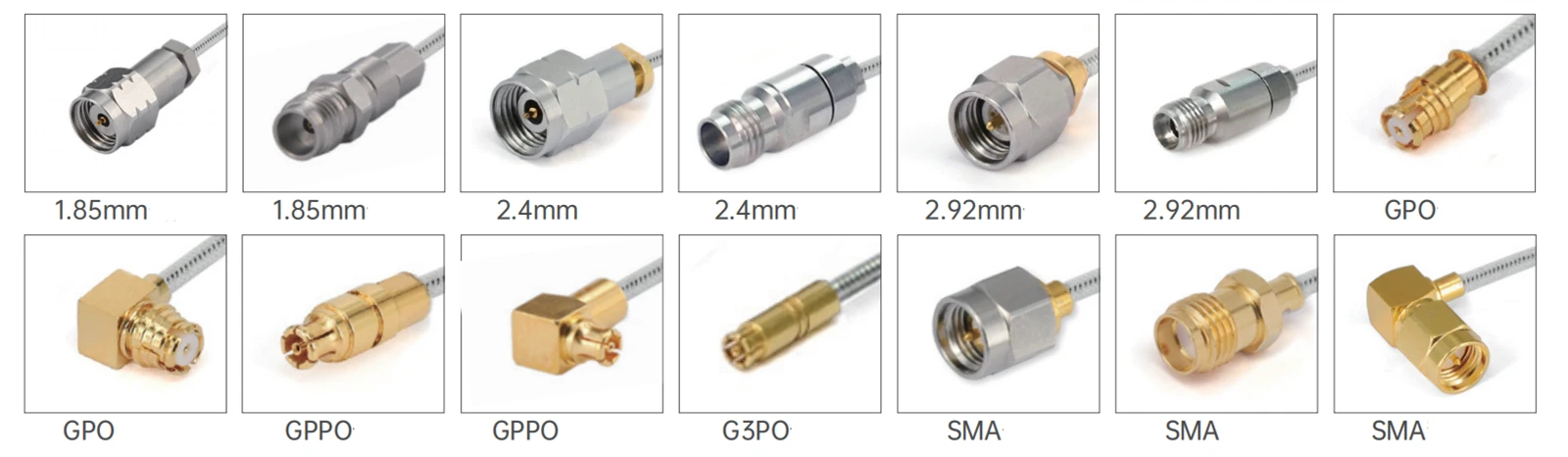

علاوه بر این ، محصول از نظر انواع اتصال دهنده ، امپدانس ، قطبیت ، روشهای نصب ، مواد تماس و مسکن .}} انواع کانکتور شامل 1 {{5} 85mm ، 2 {{7} 4mm ، 2. 92mm ، sma ، sma ، g3po ، g3po ، g3po ، g3po ، g3ppo ، g3pp و غیره است. امپدانس 50 اهم است و قطبیت استاندارد است. روشهای متنوعی در نصب وجود دارد ، و مخاطبین و محفظه ها از موادی مانند برنج اندود شده با طلا ، مس بریلیم با طلا و فولاد ضد زنگ منفعل ساخته شده اند تا از هدایت الکتریکی خوب و مقاومت در برابر خوردگی اطمینان حاصل کنند.

معرفی محصول

سری مانند FR701 & FR702/GUT -047- Form 047 "و سری FR711 & FR712/GUT {6} Form Form 086" . محصولات از سری های مختلف متفاوت است در ابعاد ساختاری و عملکرد الکتریکی {{9 {9} برای مثال ، FR702/GUT-047-} فرم 047 "سری 0 {22} 29} 2 23 . 0127mm ، در حالی که از سری Fr711 & fr712/روده-085- Form 086" 0 {24. 51 51} 0127mm .0127mm است. ضعف و داده های مربوطه برای فرکانس های مختلف ارائه شده است. همچنین چندین مدل مشترک و شاخص های فنی برای پاسخگویی به الزامات سناریوهای مختلف برنامه وجود دارد.

از نظر عملکرد الکتریکی ، هادی مرکز از فولاد مس روکش شده با روکش نقره ای است ، همراه با یک عایق PTFE جامد و یک هادی بیرونی سیم مس TINNED. دارای ظرفیت کم (95.1pf/m) ، سرعت انتشار زیاد (70 ٪) و اثربخشی عالی برای محافظت از Shielding (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

کاربرد محصول

با توجه به ویژگی های قابل خم شدن و عملکرد الکتریکی عالی ، از آن به طور گسترده ای در زمینه هایی مانند ارتباطات ، دستگاه های الکترونیکی و آزمایش و اندازه گیری استفاده می شود . در سناریوهایی مانند در - تشخیص سایت شبکه های ارتباطی و عیب یابی تجهیزات صنعتی ، استفاده از کابلهای نیمه انعطاف پذیر به عنوان CAN -TEARY ONE SEATH}}} پیوندهای تست بین دستگاه های مختلف ایجاد کنید ، امکان تکمیل کارآمد کار تشخیص.

یادداشت های مهم

1. برای مجامع کابل با طول سفارشی ، لطفا فراموش نکنید که اطلاعات طول خود را در صفحه پرداخت بگذارید.
2. همه مجموعه های کابل را می توان با جفت یا گروه های همسان فاز تهیه کرد. اگر به کابل ها نیاز دارید که فاز باشد ، لطفاً برای ما ایمیل ارسال کنید: sales@flexirf.com

داده های مشخصات محصول

پیکربندی
کانکتور 1 نوع	1.85mm/2.4mm/2.92mm/sma/g3po/gppo
کانکتور 1 امپدانس	50 اهم
اتصال دهنده 1 قطبیت	استاندارد
کانکتور 2 نوع	1.85mm/2.4mm/2.92mm/sma/g3po/gppo/
کانکتور 2 امپدانس	50 اهم
اتصال 2 قطبیت	استاندارد
روش نصب اتصال	هیچ کدام
کانکتور سبک بدنه	زاویه مستقیم و راست
اطلاعات مواد
تماس مرکزی	روکش طلای برنجی ، طلای بریلیم روکش شده
تماس بیرونی	روکش طلای برنجی ، بریلیم مس روکش شده ، فولاد ضد زنگ منفعل است
بدنه	روکش طلای برنجی ، طلای مس بریلیم ، فولاد ضد زنگ منفعل است
دی الکتریک	PEI/PTFE
داده های زیست محیطی
دامنه دما	-40 درجه تا درجه+165 درجه
2011/65/EU (ROHS)	سازگار
مشخصات کابل
مجری مرکز	مسکن روکش شده نقره
دی الکتریک	PTFE جامد
ژاکت	هیچ یک یا FEP
ظرفیت (PF/M)	95.1
سرعت انتشار (٪)	70
اثربخشی محافظ	<-100dB @ 1GHz
دست زدن به قدرت	10watt @ 18GHz در سطح دریا ، VSWR1.0

نوع محصول

FR701 & FR702/GUT -047- فرم 047 "مونتاژ کابل سری
	قطر مواد ساختار (میلی متر)
	1	هادی داخلی	فولاد مس روکش شده نقره ای	0.29±0.0127
	2	عایق	PTFE جامد	0.94±0.0254
	3	هادی بیرونی	سیم مسی قلع شده	1.19±0.05
	4	ژاکت	در حال	1.6±0.13

میرایی ، قدرت (شرایط آزمایش در سطح دریا 20 درجه)
فرکانس (گیگاهرتز)	0.5	1	5	10	20
میرایی (db/m)	0.787	1.112	2.585	3.734	5.443
قدرت (W)	67.4	47.4	20.7	14.4	9.9

مدل های رایج و شاخص های فنی
تصویر	اسکی	اتصال 1	اتصال 2	قید	بازگرداندن از دست دادن/VSWR
	fr 701-292 ff1g3pf-xxx	2.92 میلی متر زن با فلنج 2 سوراخ	G3PO (SMPS) زن	DC -40 ghez	12db
	fr 701-292 mg3pf-xxx	2.92 میلی متر مرد	G3PO (SMPS) زن	DC -40 ghez	12db
	fr 701-292 fg3pf-xxx	2.92 میلی متر زن	G3PO (SMPS) زن	DC -40 ghez	12db
	fr 701-185 mg3pf-xxx	1.85 میلی متر مرد	G3PO (SMPS) زن	DC -67 ghez	10db
	fr 701-185 fg3pf-xxx	1.85 میلی متر زن	G3PO (SMPS) زن	DC -67 ghez	10db

FR711 & FR712/GUT -085- فرم 086 "مونتاژ کابل سری
	قطر مواد ساختار (میلی متر)
	1	هادی داخلی	استیل مس روکش شده با روکش نقره ای	0.51±0.0127
	2	عایق	PTFE جامد	1.69±0.0254
	3	هادی بیرونی	سیم مسی قلع شده	2.2±0.05
	4	ژاکت	در حال	2.54

میرایی ، قدرت (شرایط آزمایش در سطح دریا 20 درجه)
فرکانس (گیگاهرتز)	0.4	1	5	10	18
میرایی (db/m)	0.43	0.70	1.72	2.49	3.46
قدرت (W)	253	157	69	47	33

مدل های رایج و شاخص های فنی

fr712/gut -085- form-fep (با ژاکت FEP)
تصویر	اسکی	اتصال 1	اتصال 2	قید	بازگرداندن از دست دادن/VSWR
	fr 712- smmsmm-xxx	مرد SMA	مرد SMA	DC -26.5 ghez	1.35
	fr 12- smmsmwm-xxx -18 g	مرد SMA	مرد SMA با زاویه راست	DC -18 ghez	1.35
	fr 712- smwmsmwm-xxx -18 g	مرد SMA با زاویه راست	مرد SMA با زاویه راست	DC -18 ghez	1.40
	fr 712- smmgpf-xxx	مرد SMA	GPO (SMP) زن	DC -26.5 ghez	1.35
	fr 712- smmgpwf-xxx	مرد SMA	GPO (SMP) زن با زاویه راست	DC -26.5 ghez	1.40
	fr 712- smmgppf-xxx	مرد SMA	GPPO (MINI-SMP) زن	DC -26.5 ghez	1.35
	fr 712- smmgppwf-xxx	مرد SMA	GPPO (MINI-SMP) زن با زاویه راست	DC -26.5 ghez	1.40
	fr 712- smwmgppf-xxx -18 g	مرد SMA با زاویه راست	GPPO (MINI-SMP) زن	DC -18 ghez	15db
	fr 712- smwmgpppwf-xxx -18 g	مرد SMA با زاویه راست	GPPO (MINI-SMP) زن با زاویه راست	DC -18 ghez	15db
	fr 712- smfgpf-xxx	زن SMA	GPO (SMP) زن	DC -18 ghez	1.35
	fr 712- smffgpf-xxx	زن SMA با فلنج 4 سوراخ	GPO (SMP) زن	DC -18 ghez	1.35
	fr 712- smfgppf-xxx	زن SMA	GPPO (MINI-SMP) زن	DC -26.5 ghez	1.40
	fr 712- smffgppf-xxx	زن SMA با فلنج 4 سوراخ	GPPO (MINI-SMP) زن	DC -26.5 ghez	1.40
	fr 712-292 m292m-xxx	2.92 میلی متر مرد	2.92 میلی متر مرد	DC - 40 ghez	1.44
	fr 712-292 mgpf-xxx	2.92 میلی متر مرد	GPO (SMP) زن	DC - 40 ghez	10db
	fr 712-292 mgpwf-xxx	2.92 میلی متر مرد	GPO (SMP) زن با زاویه راست	DC - 40 ghez	10db
	fr 712-292 fgpf-xxx	2.92 میلی متر زن	GPO (SMP) زن	DC - 40 ghez	10db
	fr 712-292 ffgpf-xxx	2.92 میلی متر زن با فلنج 4 سوراخ	GPO (SMP) زن	DC - 40 ghez	10db
	fr 712-292 mgppf-xxx	2.92 میلی متر مرد	GPPO (MINI-SMP) زن	DC - 40 ghez	14db
	fr 712-292 mgppwf-xxx	2.92 میلی متر مرد	GPPO (MINI-SMP) زن با زاویه راست	DC - 40 ghez	14db
	fr 712-292 fgppf-xxx	2.92 میلی متر زن	GPPO (MINI-SMP) زن	DC - 40 ghez	14db
	fr 712-292 ffgppf-xxx	2.92 میلی متر زن با فلنج 4 سوراخ	GPPO (MINI-SMP) زن	DC - 40 ghez	14db
	fr 712-292 mg3pf-xxx	2.92 میلی متر مرد	G3PO (SMPS) زن	DC - 40 ghez	12db
	fr 712-292 fg3pf-xxx	2.92 میلی متر زن	G3PO (SMPS) زن	DC - 40 ghez	12db
	fr 712-292 ffg3pf-xxx	2.92 میلی متر زن با فلنج 4 سوراخ	G3PO (SMPS) زن	DC - 40 ghez	12db
	fr 712-185 mg3pf-xxx	1.85 میلی متر مرد	G3PO (SMPS) زن	DC - 67 ghez	10db
	fr 712-185 fg3pf-xxx	1.85 میلی متر زن	G3PO (SMPS) زن	DC - 67 ghez	10db
	fr 712-185 ffg3pf-xxx	1.85 میلی متر زن با فلنج 4 سوراخ	G3PO (SMPS) زن	DC - 67 ghez	10db

fr711/gut -085- فرم (بدون ژاکت FEP)
تصویر	اسکی	اتصال 1	اتصال 2	قید	بازگرداندن از دست دادن/VSWR
	fr 711- smmsmm-xxx	مرد SMA	مرد SMA	DC -26.5 ghez	1.35
	fr 11- smmsmwm-xxx -18 g	مرد SMA	مرد SMA با زاویه راست	DC -18 ghez	1.35
	fr 711- smwmsmwm-xxx -18 g	مرد SMA با زاویه راست	مرد SMA با زاویه راست	DC -18 ghez	1.40
	fr 711- smwmgpppwf-xxx -18 g	مرد SMA با زاویه راست	GPPO (MINI-SMP) زن با زاویه راست	DC -18 ghez	1.40
	fr 711-292 mmmpxm-xxx	2.92 میلی متر مرد	مرد MMPX	DC -40 ghez	14db
	r 711-292 mmmpxf-xxx	2.92 میلی متر مرد	MMPX زن	DC -40 ghez	14db
	fr 711-24 mmmpxm-xxx	2.4 میلی متر مرد	مرد MMPX	DC -50 ghez	12db
	fr 711-24 mmmpxf-xxx	2.4 میلی متر مرد	MMPX زن	DC -50 ghez	12db
	fr 711-185 mmmpxm-xxx	1.85 میلی متر مرد	مرد MMPX	DC -67 ghez	10db
	fr 711-185 mmmpxf-xxx	1.85 میلی متر مرد	MMPX زن	DC -67 ghez	10db
	fr 711-185 mg3pf-xxx	1.85 میلی متر مرد	G3PO (SMPS) زن	DC -67 ghez	10db
	fr 711-185 fg3pf-xxx	1.85 میلی متر زن	جی ۳ پی او (اس ام پی اس) زن	DC -67 ghez	10db
	fr 711-185 ffg3pf-xxx	1.85 میلی متر زن با فلنج 4 سوراخ	جی ۳ پی او (اس ام پی اس) زن	DC -67 ghez	10db
