همه چیز در مورد اتصالات SMA



کانکتور SMA یک کانکتور کواکسیال RF به طور گسترده استفاده شده است که به دلیل عملکرد بالا و تطبیق پذیری آن مشهور است. این توسط Bendix Scintilla در دهه 1950 ساخته شده است ، و نام "SMA" مخفف نسخه Subminiature A. است. طراحی آن برای کارآمد در محیط های با فرکانس بالا در نظر گرفته شده است ، بنابراین نقش مهمی در صنایع مختلف شامل سیگنال های RF دارد.



1. ویژگی های اصلی اتصالات SMA

اندازه: اتصالات SMA دارای یک ساختار جمع و جور با قطر هادی بیرونی 0 141 اینچ هستند و آنها را برای برنامه های دارای فضای محدود مناسب می کند.

دامنه فرکانس: آنها به طور معمول تا 18 گیگاهرتز کار می کنند ، اگرچه برخی از نسخه های با کارایی بالا می توانند به 26.5 گیگاهرتز یا حتی بالاتر برسند.

امپدانس: بیشتر اتصالات SMA 50 اهم هستند که پیکربندی استاندارد برای سیستم های RF و مایکروویو است.

مکانیسم اتصال: یک طرح اتصال اتصال با نخ را با 1/4 اینچ ، 36 نخ در هر اینچ در موضوعات UNC اتخاذ می کند ، و از اتصال محکم و پایدار با مقاومت شدید لرزش اطمینان می دهد.

مواد SMA و فرآیندهای تصفیه سطح

این پوسته معمولاً از برنج و فولاد ضد زنگ ساخته شده است و می تواند برای تقویت مقاومت در برابر خوردگی و هدایت ، آبکاری شود (مانند نیکل ، طلا).

هادی مرکز ممکن است مس ، برنج یا مس بریلیم باشد که دارای یک سطح طلای با روکش طلا برای دستیابی به انتقال بهینه سیگنال است.

نسبت موج ایستاده ولتاژ (VSWR): اتصالات SMA با کیفیت بالا دارای VSWR کم (به طور معمول زیر 1.2: 1 زیر 12 گیگاهرتز) هستند ، به معنای انتقال سیگنال کارآمد با بازتاب حداقل.



2. انواع اتصالات SMA

اتصالات SMA در تنظیمات مختلف متناسب با برنامه های مختلف قرار می گیرند:

با توجه به انواع بندر ، آنها را می توان به: پورت استاندارد SMA ، SMA سریع اتصال و قطبیت معکوس SMA تقسیم کرد.

با توجه به سبک های ساختاری ، آنها را می توان به انواع مستقیم و زاویه ای راست تقسیم کرد. اتصالات مستقیم برای اتصالات سری استفاده می شود ، در حالی که انواع زاویه سمت راست برای فضاهای تنگ مناسب هستند. طراحی خمشی {2}}} می تواند باعث صرفه جویی در فضا یا کاهش تنش کابل شود.

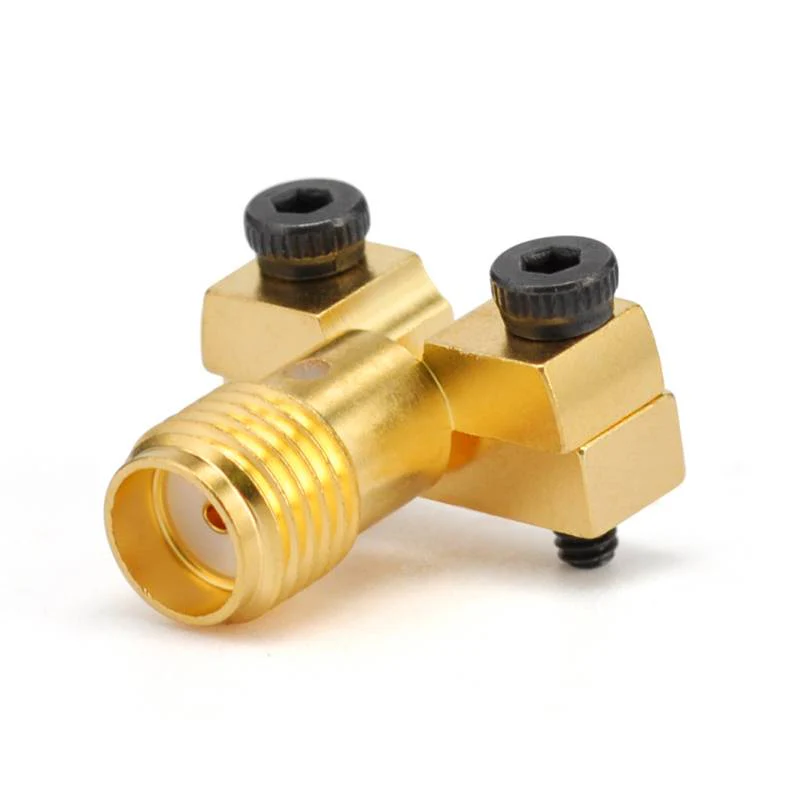

با توجه به روش های نصب ، آنها را می توان به انواع منظم و پانل تقسیم کرد. اتصالات پانل سوار برای نصب روی پانل ها یا محوطه ها طراحی شده اند ، با انواع مختلفی مانند فلنج های سوراخ {2}} ، فلنج سوراخ 3 {3}.



3. کاربردهای مشترک SMA

در زمینه ارتباطات از راه دور ، اتصالات SMA به طور گسترده در ایستگاه های پایه تلفن همراه ، سیستم های ماهواره ای و تجهیزات ارتباطی بی سیم استفاده می شوند.

در تجهیزات تست ، از آنها در دستگاه های آزمایش مانند اسیلوسکوپ ، آنالایزر شبکه و ژنراتور سیگنال استفاده می شود.

در سیستم های آنتن ، از اتصالات SMA اغلب برای اتصال آنتن ها در سیستم های بی سیم استفاده می شود.

در مدارهای RF ، آنها در بسیاری از دستگاه های RF مانند تقویت کننده ها ، فیلترها و میکسرها یافت می شوند.

یادداشت ها



4. ظرفیت دست زدن به قدرت:

اگرچه اتصالات SMA برای سیستم های RF کم قدرت و متوسط مناسب هستند ، اما ممکن است برای برنامه های با قدرت بالا مناسب نباشد. برای سناریوهای بالاتر ، اتصالات دیگر مانند نوع N یا نوع 7/{5} ممکن است مناسب تر باشد.

دوام مکانیکی: در مقایسه با برخی از اتصالات بزرگتر ، اتصالات SMA نسبتاً شکننده هستند ، به خصوص از نظر تراز پین و تحمل استرس مکانیکی. بنابراین ، باید در حین کار و نصب مراقبت های اضافی انجام شود.



سازگاری: هنگام انتخاب اتصالات SMA ، اطمینان حاصل کنید که اتصالات زن و مرد از نظر اندازه موضوع و امپدانس مطابقت دارند تا از یک ارتباط خوب اطمینان حاصل شود. آنها همچنین می توانند با درگاه های 2.92 میلی متر و 3.5 میلی متر به هم پیوسته باشند.
