اصل کار آنتن شاخ

1. ساخت اولیه

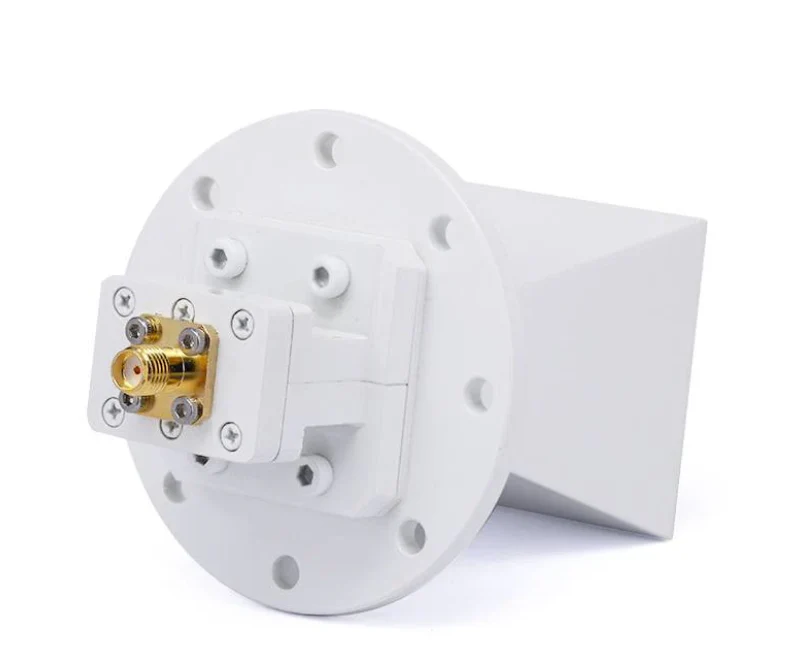

یک آنتن شاخ به طور معمول از یک ساختار رسانا به شکل شاخ تشکیل شده است ، با انتهای گسترده ای که به سمت بیرون و انتهای باریک به منبع خوراک متصل شده است . شکل شاخ می تواند بسته به الزامات طراحی.}}}}}}}}}.

2. اصل کار

اصل کار آنتن شاخ مبتنی بر انتشار و تابش امواج الکترومغناطیسی از طریق موجبر است:

منبع تغذیه: منبع خوراک یک آنتن شاخ به طور معمول یک خط انتقال موجبر یا مایکروویو است که سیگنال موج الکترومغناطیسی را به انتهای باریک (به نام "دهان شاخ") شاخ {.}}}

تابع موجبر: انتهای باریک شاخ معمولاً به یک موجبر وصل می شود ، که یک لوله رسانا است که به طور موثری سیگنال های با فرکانس بالا را راهنمایی می کند . موجبر موج الکترومغناطیسی را به باز کردن شاخ .}} منتقل می کند.

روند تابش: هنگامی که موج الکترومغناطیسی وارد انتهای باریک شاخ می شود ، میدان های الکتریکی و مغناطیسی سیگنال شروع به گسترش می کنند . شکل شاخ به تدریج موج الکترومغناطیسی ورودی را به امواج تابشی تبدیل می کند که در فضا پخش می شوند.}}}}}}}}}}}}}}

الگوی تابش: الگوی تابش آنتن شاخ نسبتاً یکنواخت است ، با جهت گیری خوب . سیگنال از دهانه شاخ تابش می کند ، به طور معمول یک پرتوی مخروطی {1}

3. مزایا

سود بالا: با توجه به جهت گیری قوی ، آنتن شاخ می تواند سیگنال ها را متمرکز کند و افزایش {{0} را افزایش دهد

پهنای باند گسترده: آنتن شاخ پاسخ فرکانس گسترده ای دارد ، و آن را برای سیگنال ها در محدوده فرکانس چند . مناسب می کند

ساخت ساده: آنتن شاخ دارای طراحی ساده ای است ، تولید آن آسان است و می تواند سطح نسبتاً بالایی را تحمل کند .

4. برنامه

آنتن های شاخ به طور گسترده ای در:

ارتباطات مایکروویو و RF

سیستم های رادار

ارتباط ماهواره ای

ابزارهای اندازه گیری الکترونیکی

مشاهدات نجوم رادیویی

به طور خلاصه ، آنتن شاخ با تبدیل امواج الکترومغناطیسی از یک موجبر به امواج تابشی در فضا کار می کند ، و سود بالا و جهت بالایی را فراهم می کند . از آن در برنامه های مختلف انتقال سیگنال با فرکانس بالا استفاده می شود .}
