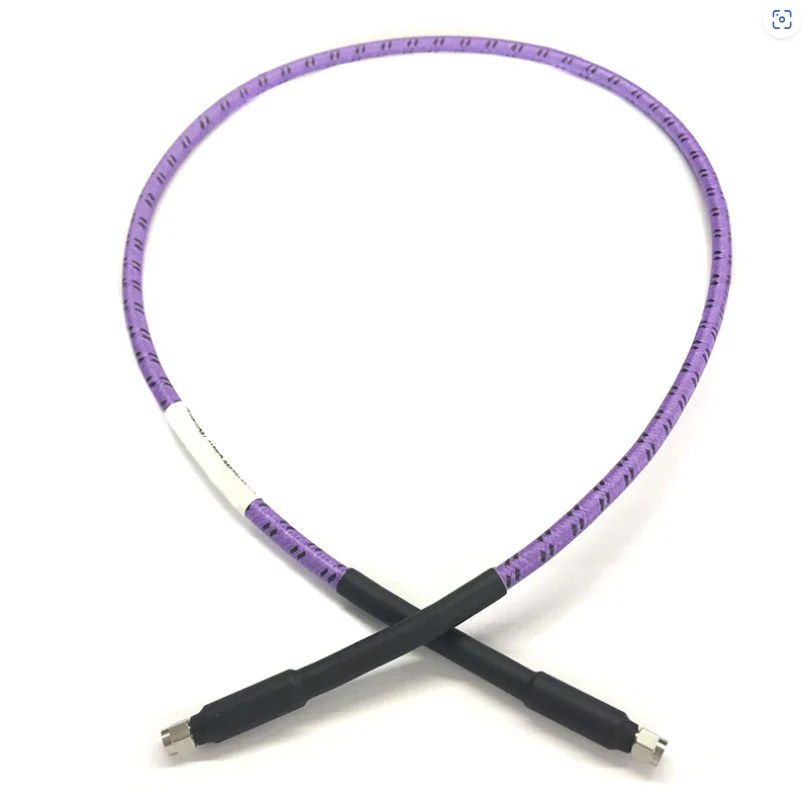

نحوه انتخاب مونتاژ کابل RF



انتخاب مونتاژ کابل RF مناسب برای اطمینان از انتقال سیگنال قابل اعتماد در زمینه هایی مانند ارتباطات از راه دور ، رادار ، تست و اندازه گیری ، هوافضا و سیستم های صنعتی. indord} indord indord نیاز به تعادل عملکرد الکتریکی ، خصوصیات مکانیکی ، و الزامات برنامه خاص {1} DECTEP در اینجا راهنما است.



1. الزامات و سناریوهای برنامه را روشن کنید

آزمایش و اندازه گیری: خم شدن مکرر ، اتصالات مکرر و الزامات با دقت بالا (E. G . ، تجهیزات آزمایشگاهی ، اسیلوسکوپ ها) .

نصب ثابت: ثبات طولانی مدت و نیازهای کم نگهداری .

محیط های خشن: قرار گرفتن در معرض دمای شدید ، رطوبت ، لرزش یا مواد شیمیایی (e . g {{1} ، برج های فضای باز ، هوافضا ، ماشین آلات صنعتی) .

سیستم های با تحرک بالا: انعطاف پذیری و دوام در حالت های متحرک (E . G. ، هواپیماهای بدون سرنشین ، روبات ، دستگاه های قابل حمل) .



2. پارامترهای عملکرد الکتریکی کلید را ارزیابی کنید

محدوده فرکانس .

کابل های RF دارای حداکثر فرکانس عملیاتی هستند که فراتر از آن از دست دادن سیگنال (میرایی) به شدت افزایش می یابد {0 {}} اطمینان حاصل کنید که فرکانس دارای امتیاز کابل محدوده عملکرد سیستم شما را پوشش می دهد:

فرکانس پایین (کمتر از یا مساوی 6 گیگاهرتز): RG 58 ، RG316 (در الکترونیک مصرفی مشترک).

فرکانس متوسط (6-26 گیگاهرتز): {{2} ، .141 کابل های نیمه انعطاف پذیر و نیمه سفت .

فرکانس بالا (26-40 گیگاهرتز): دامنه از دست دادن فوق العاده کم و کابل های کواکسیال پایدار (E. G. ، برای ارتباطات ماهواره ای ، رادار) .

فرکانس فوق العاده بلند (40-110 گیگاهرتز): دامنه از دست دادن فوق العاده کم و کابلهای کواکسیال پایدار (سیستم های موج میلی متر).

B . میرایی (از دست دادن سیگنال)

میرایی (db/ft) از بین رفتن سیگنال در فاصله فاصله می گیرد و با فرکانس. برای انتقال مسافت طولانی افزایش می یابد ، کابل های کم اهمیت را در اولویت قرار می دهد.

C . تطبیق امپدانس

عدم تطابق امپدانس باعث بازتاب سیگنال ، کاهش کارایی و ایجاد تداخل.} با امپدانس کابل با سیستم شما می شود:

بیشتر سیستم های RF (E . G. ، نظامی ، ارتباط از راه دور ، تجهیزات تست): 50Ω.

سیستم های تلویزیونی ویدیویی / کابل: 75Ω .

از مخلوط کردن امپدانس ها خودداری کنید (E . G {{1} ، کابل 50Ω با اتصالات 75Ω) .

D . ظرفیت کنترل برق

کابل باید در برابر قدرت سیستم (میانگین و قدرت اوج) مقاومت کند تا از گرمای بیش از حد یا خرابی جلوگیری شود . عوامل اصلی:

قدرت متوسط: قدرت مداوم (e . g {{1} ، 100w در ایستگاه های پایه) .

قدرت قله: قدرت پالس کوتاه (e . g {{2} ، kilowatt-level in radar) .

در محیط های درجه حرارت بالا (E . G . ، کاهش 20 ٪ در 60 درجه)

E . پایداری فاز

در سیستم های حساس به فاز ، مانند آنهایی که دارای سیگنال های دیفرانسیل هستند ، رانش فاز ناشی از تغییرات دما یا خم شدن {1} را به حداقل برسانید. کابل هایی با دامنه پایدار و ویژگی های فاز .}} انتخاب کنید



3. ویژگی های مکانیکی را ارزیابی کنید

انعطاف پذیری .

انعطاف پذیری بالا: از کابل های انعطاف پذیر برای سناریوهایی که نیاز به خم شدن مکرر دارند استفاده کنید (E . G . ، سرب تست) .

انعطاف پذیری کم: برای نصب های ثابت که به ثبات نیاز دارند ، از کابل های نیمه سفت و سخت (هادی مس جامد) یا کابل های نیمه انعطاف پذیر استفاده کنید {{2}

B . دوام

شعاع خمش: اطمینان حاصل کنید که کابل می تواند حداقل شعاع خمش را بدون تخریب عملکرد مقاومت کند {{0}

مقاومت در برابر سایش: از کابل هایی با غلافهای قوی استفاده کنید (E . G. ، غلافهای نایلونی استیل ضد زنگ) در محیط های صنعتی سخت .}}



4. مقاومت محیطی را در نظر بگیرید

کابل باید به درستی تحت شرایط عملیاتی خود عمل کند:

دامنه دما: درجه صنعتی (-40 درجه تا 125 درجه) ، درجه هوافضا (-55 درجه تا 165 درجه) یا محیط های شدید. superconductors با دما بالا (e . g {7 {{{}} 200 درجه می تواند درجه یک عامدانه باشد. ).

مقاومت در برابر رطوبت / رتبه بندی IP: استفاده در فضای باز به کابل ها / اتصالات ضد آب نیاز دارد (E {{0} G {{1} ، اتصالات IP67 / IP68 N با حلقه های O) {6.

مقاومت شیمیایی / مقاومت در برابر اشعه ماوراء بنفش: برای سناریوهایی که در معرض روغن ، سوخت یا نور خورشید قرار دارند (e . g .} ، اتیلن-تترا فلوئورو اتیلن برای مقاومت در برابر شیمیایی ؛ PVC بدون مقاوم

مقاومت در برابر لرزش / شوک: برنامه های نظامی / هوافضا به کابل هایی با محافظ قوی و تسکین کرنش نیاز دارند (E . G {{1} ، ملاقات با استانداردهای MIL-dtl -17) {4.}



{{0} connectors سازگار را انتخاب کنید

اتصالات باید با رابط کابل و تجهیزات مطابقت داشته باشند ، با از دست دادن کم درج و اتصال قابل اعتماد:

انواع متداول: SMA (حداکثر 18 گیگاهرتز) ، N-Type (حداکثر 18 گیگاهرتز ، قدرت بالا) ، TNC (مقاوم در برابر لرزش) ، BNC (فرکانس پایین ، اتصال سریع) ، 2 {8} 92 میلی متر (حداکثر 40 گیگاهرتز) ، 1.85 میلی متر (حداکثر 67 گیگاهرتز).

ویژگی ها: اتصالات Crimp ، لحیم یا فشرده سازی را بر اساس نیازهای نصب .} در محیط های سخت انتخاب کنید ، اتصالات فولاد ضد زنگ را بیش از برنجی انتخاب کنید .

جنسیت و قطبیت: اطمینان حاصل کنید که انتهای زن و مرد با تجهیزات مطابقت دارد (e . g . ، sma مرد به نوع n-type) .



6. هزینه تعادل و قابلیت اطمینان

کابل های با کارایی بالا (e . g . ، هادی های با روکش نقره ای ، PTFE / PTFE با چگالی کم) گرانتر هستند اما از دست دادن کمتری و طول عمر طولانی تر (مناسب برای سیستم های بحرانی) {5.

گزینه های اقتصادی (E . G. ، فولاد نقره ای-مس ، روکش مس ، تزیینات PVC) برای استفاده های با فرکانس پایین مناسب هستند (E . G.} ، ، الکترون های مصرفی) {8 {8

برای برنامه های مهم ایمنی (E . G {{2} ، تجهیزات پزشکی ، حمل و نقل هوایی) ، قابلیت اطمینان را بیش از هزینه . اولویت بندی کنید



خلاصه مراحل کلیدی

سناریوی برنامه را روشن کنید (ثابت / موبایل ، داخلی / خارجی ، دامنه فرکانس) {{0}

مشخصات الکتریکی (امپدانس ، قدرت ، ضعف) {{0}

خصوصیات مکانیکی مناسب (انعطاف پذیری ، اندازه ، دوام) را انتخاب کنید {{0}

از مقاومت محیطی (دما ، رطوبت ، مواد شیمیایی) اطمینان حاصل کنید.

اتصالات سازگار . را انتخاب کنید

عملکرد تعادل ، هزینه و قابلیت اطمینان .



با دنبال کردن این مراحل ، می توانید یک مونتاژ کابل RF را انتخاب کنید که یکپارچگی سیگنال و طول عمر را برای نیازهای خاص خود بهینه می کند {{0}
