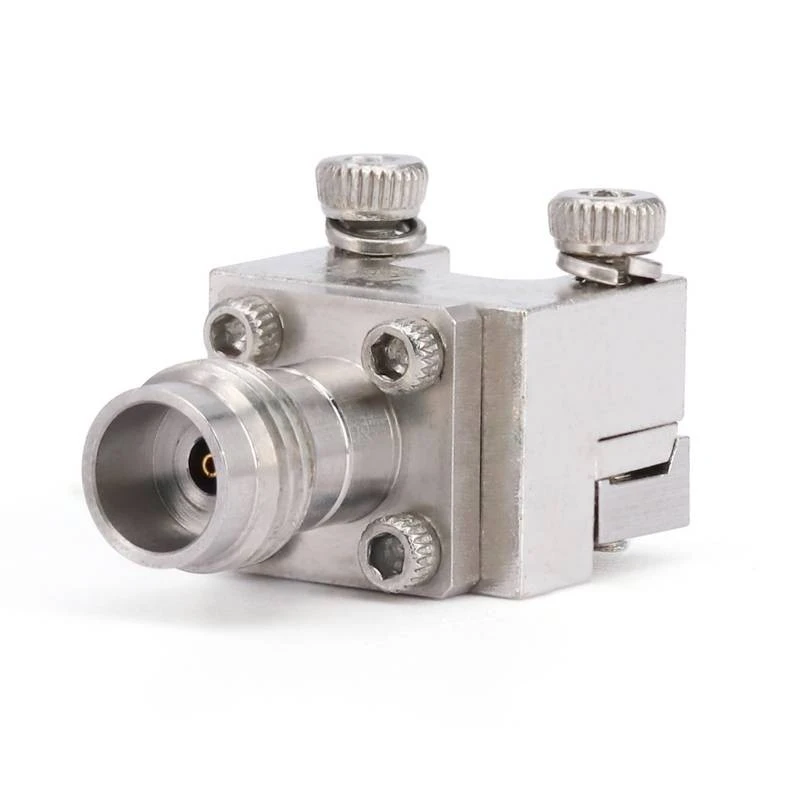

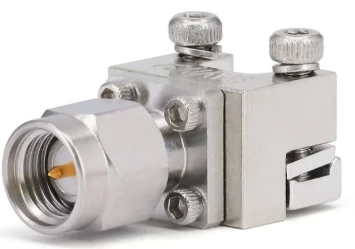

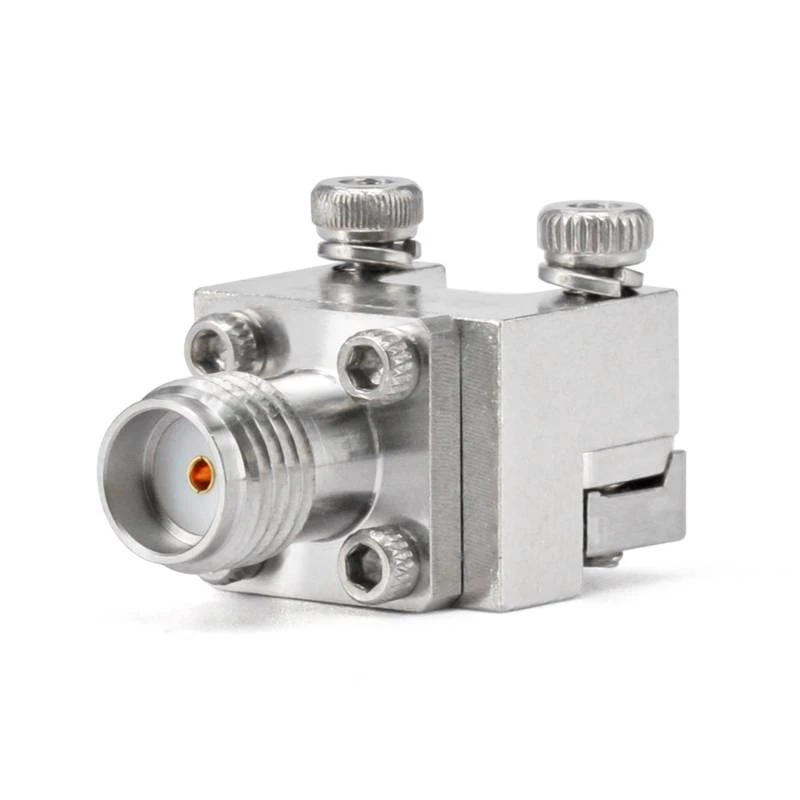

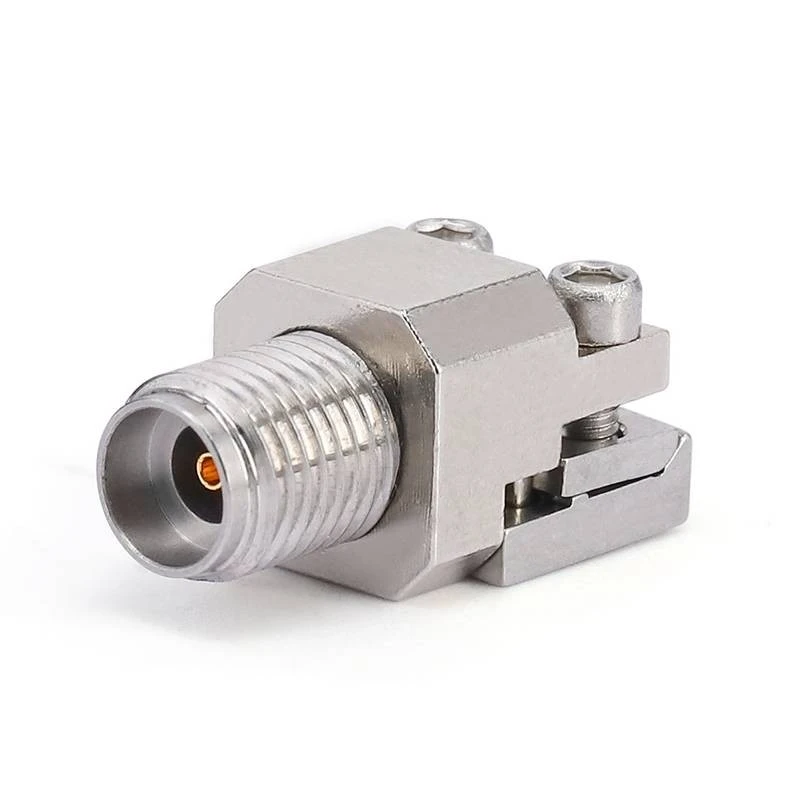

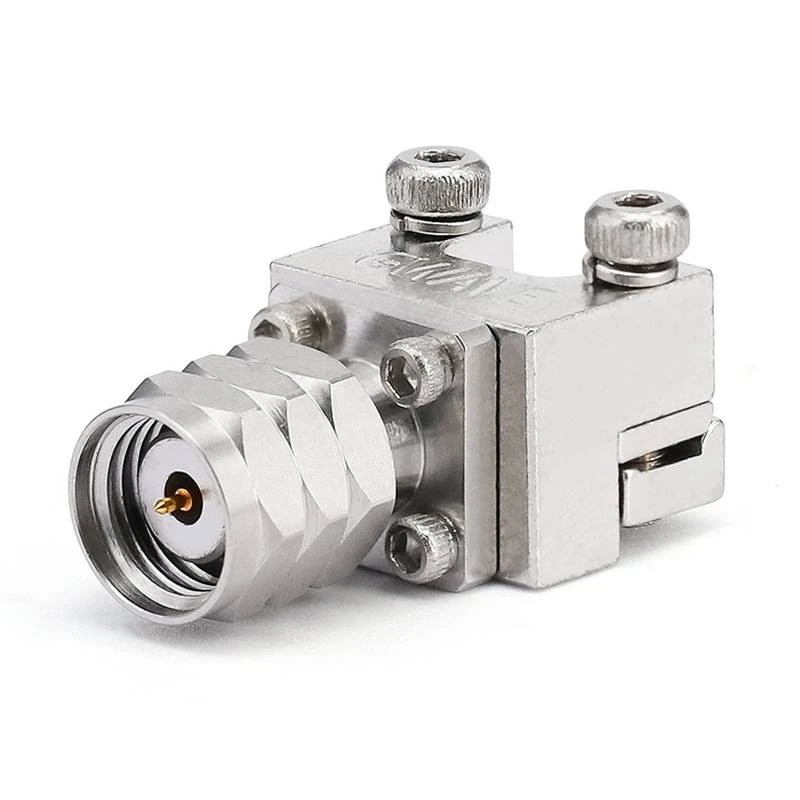

اتصالات پرتاب پایان
اتصالات راه اندازی نهایی FlexIRF ، موجود در SMA ، 2. 92 میلی متر ، 2.4 میلی متر ، 1.85 میلی متر و 1.0 میلی متر ، به گونه ای طراحی شده اند که بیشترین نیازهای مورد نیاز را در برنامه های فرکانس بالا برآورده کنند.
این اتصالات پرتاب پایان دارای عملکرد الکتریکی استثنایی {{0} با طراحی دقیق و مهندسی شده خود ، آنها می توانند از فرکانس ها تا سطح بسیار بالا پشتیبانی کنند .
شرح
معرفی محصول
اتصالات راه اندازی نهایی FlexIRF ، موجود در SMA ، 2. 92 میلی متر ، 2.4 میلی متر ، 1.85 میلی متر و 1.0 میلی متر ، به گونه ای طراحی شده اند که بیشترین نیازهای مورد نیاز را در برنامه های فرکانس بالا برآورده کنند.
این اتصالات راه اندازی نهایی دارای عملکرد الکتریکی استثنایی . با دقت - طراحی مهندسی شده ، آنها می توانند از فرکانس ها تا سطح بسیار بالا پشتیبانی کنند .} {7} 92mm 92mm ، به عنوان مثال ، قادر به دستیابی به فرکانس های انتقال تا 40GHZ ، در حالی که 2 . 4mm} 4mm اتصالات 1.85 میلی متری عملکرد فوق العاده ای را تا 67 گیگاهرتز ارائه می دهند و اتصالات 1.0 میلی متری از فرکانس های تا 110 گیگاهرتز پشتیبانی می کنند. این امر باعث می شود آنها برای استفاده در سیستم های ارتباطی پیشرفته بی سیم ، برنامه های هوافضا و دفاعی و انتقال داده با سرعت بالا ایده آل شوند.

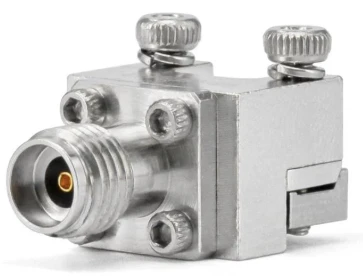

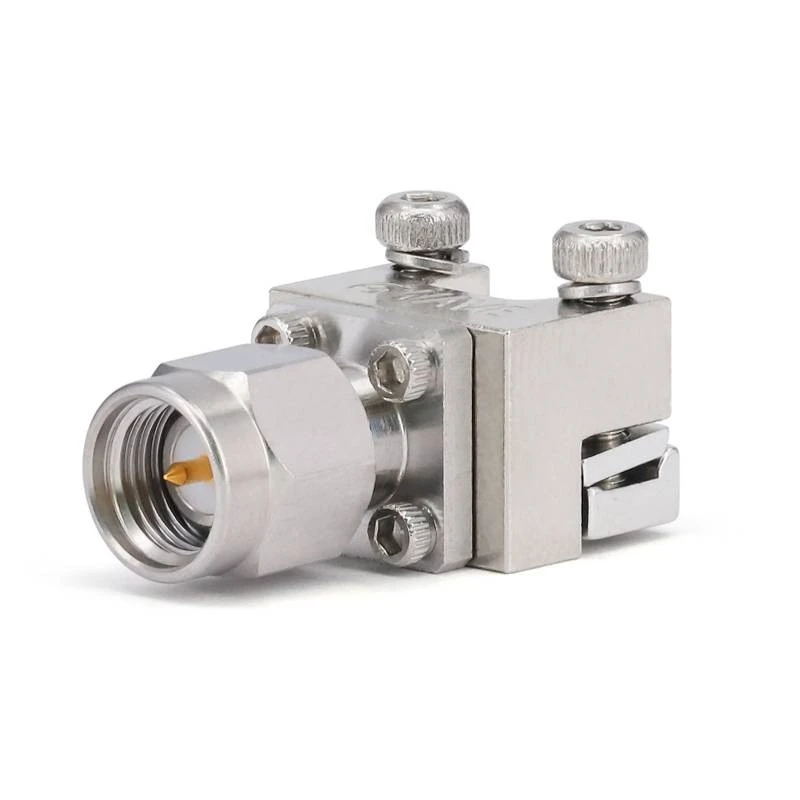

سبک بدنه محصول
راه اندازی انتهای اتصال دهنده برای PCB ، پین مرکز دارای قطر 0 . 23mm ، 0. 3mm و 0. 51mm است. این کانکتور دارای یک بدن سه فلزی برنجی است و عملکرد مایکروویو عالی را با از دست دادن کم درج و VSWR1.35.}}} این کانکتور دقیقاً به صنایع RF مانند نظامی و فضا تولید می کند. ساخته شده با مواد با کیفیت بالا ، طراحی جمع و جور و سبک وزن آنها همچنین باعث می شود که آنها برای برنامه هایی که فضا و وزن از عوامل مهم هستند ، مناسب باشد.
کاربرد محصول
اتصالات پایان راه اندازی پایان کار برنامه های گسترده ای را در زمینه های متنوع پیدا می کنند .} در حوزه محاسبات از راه دور ، آنها نقش مهمی در انتقال داده های با سرعت بالا دارند ، انتقال یکپارچه انرژی مایکروویو از کابلهای کواکسیال به مدارهای PCB.}} در سیستم های رادار ، این اتصالات با استفاده از علائم بالایی با استفاده از یک اندودیت با استفاده از علائم بالایی ، با استفاده از علائم مربوط به RESPORITIONS ، با استفاده از این اتصالات با استفاده از علائم بالایی ، از این کانکتورها استفاده می کنند. اهداف . توانایی آنها برای به حداقل رساندن بازتاب ها باعث می شود آنها برای این برنامه ایده آل شوند که در آن دریافت و انتقال دقیق سیگنال VITA.
سؤالات متداول تهیه
داده های مشخصات محصول
|
پیکربندی |
|
| نوع اتصال دهنده |
SMA/2.92mm/2.4mm/1.85mm |
|
امپدانس کانکتور |
50 اهم |
|
قطب |
استاندارد |
|
روش نصب اتصال |
فلنج 2 سوراخ |
|
نوع رابط کانکتور 2 |
پین 0.30 میلی متر / 0.51 میلی متر |
|
روش ضمیمه |
تماس |
|
اطلاعات مواد |
|
|
تماس مرکزی |
اندود طلای مکعب |
|
تماس بیرونی |
فولاد ضد زنگ |
|
بدنه |
اندود برنجی |
|
دی الکتریک |
PEEK/PTFE |
|
داده های زیست محیطی |
|
|
دامنه دما |
-55 درجه تا درجه+165 درجه |
|
2011/65/EU (ROHS) |
سازگار |
نوع محصول
|
نوع اتصال دهنده |

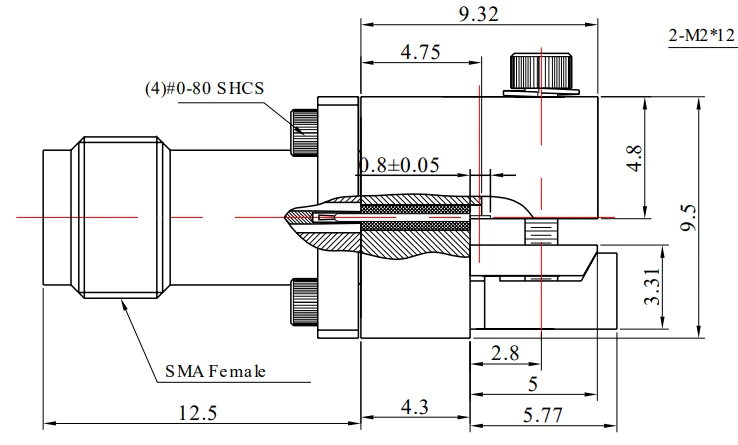

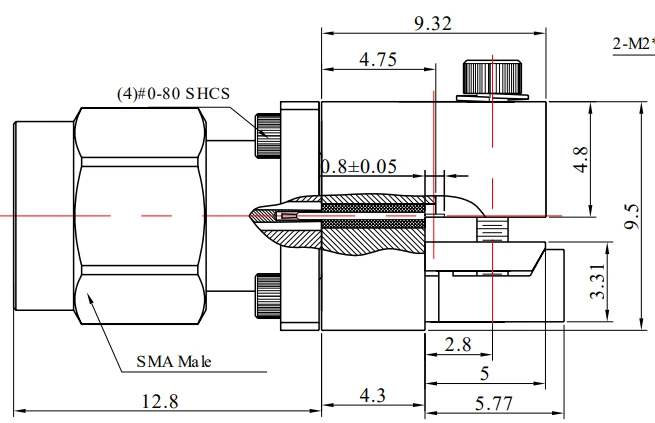

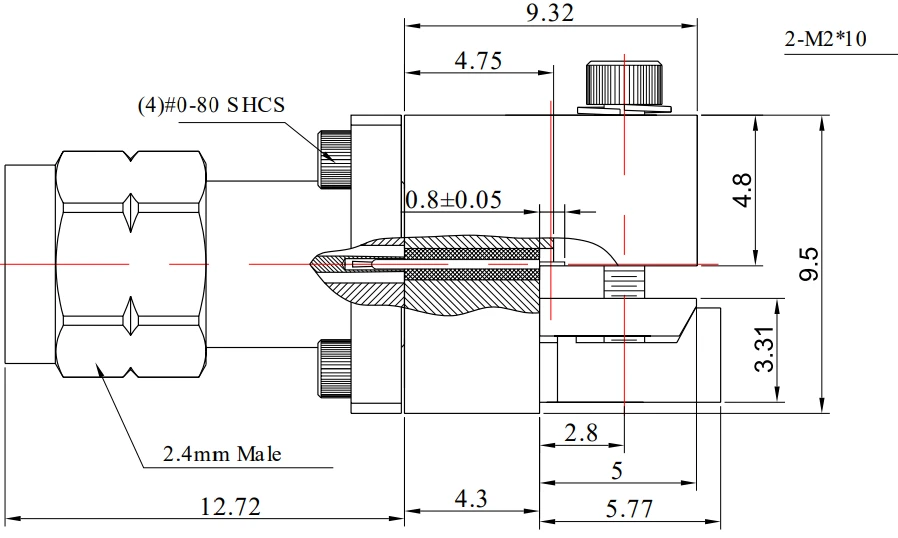

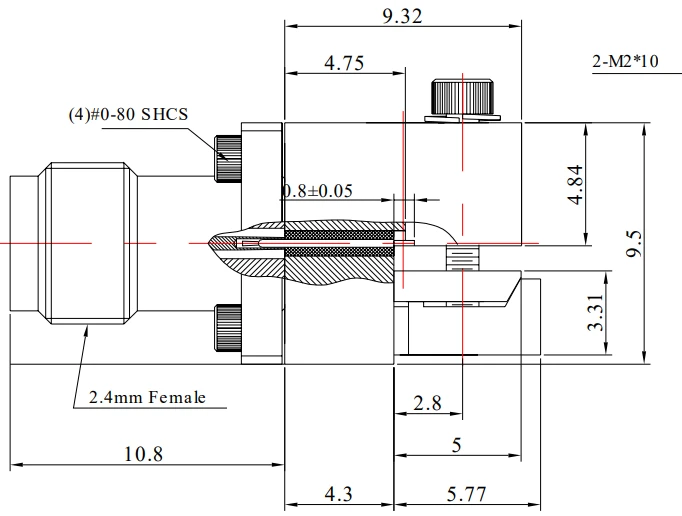

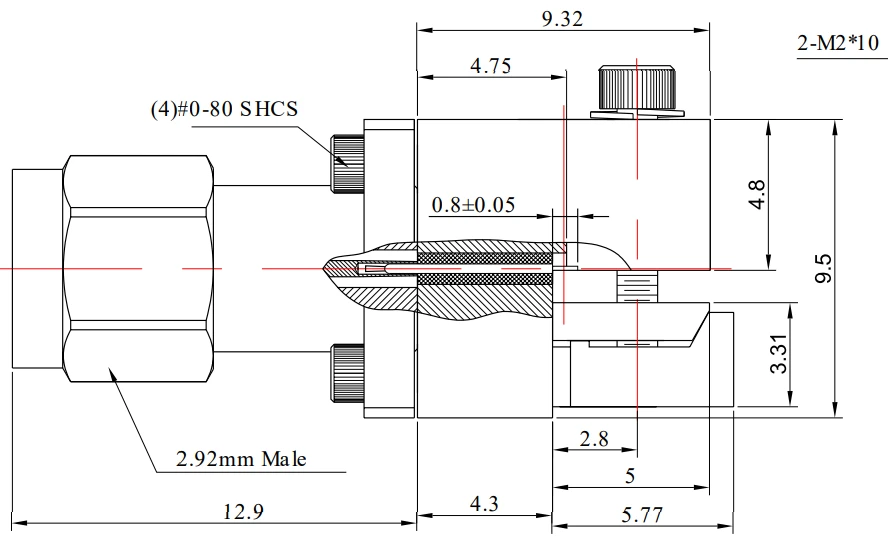

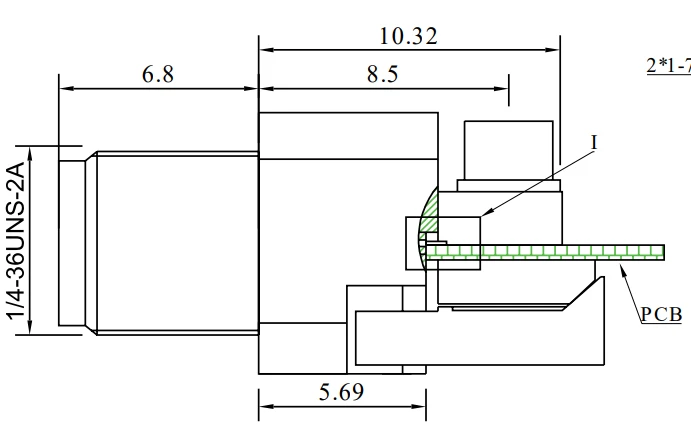

نقاشی |
اسکی |
قطر |
بسامد |
VSWR |
فاصله سوراخ نصب |
|
|
SMA |
|
|
fr 2- sma-kfd0830 |
0.30 میلی متر |
DC -26.5 ghez |
1.25 |
9.5 میلی متر |
|
fr 2- sma-kfd0851 |
0.51 میلی متر |
DC -26.5 ghez |
1.25 |
9.5 میلی متر |
|||
|
|
|
fr 2- sma-jfd0830 |
0.30 میلی متر |
DC -26.5 ghez |
1.25 |
9.5 میلی متر |
|
|
fr 2- sma-jfd0851 |
0.51 میلی متر |
DC -26.5 ghez |
1.25 |
9.5 میلی متر |
|||
|
نوع اتصال دهنده |

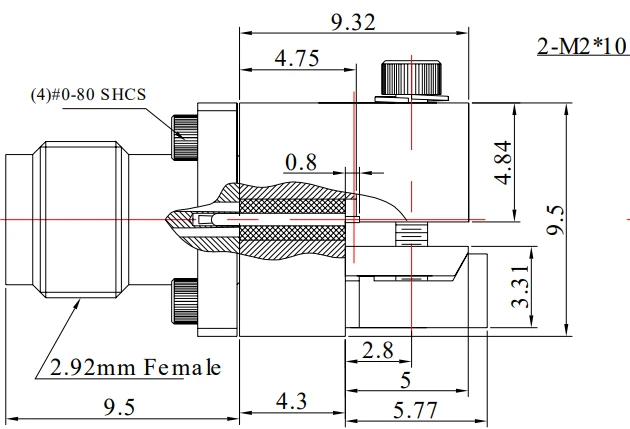

نقاشی |
اسکی |
قطر |
بسامد |
VSWR |
فاصله سوراخ نصب |
|
|
2.92 میلی متر |
|
|
fr 2-2.92- kfd0830 |
0.30 میلی متر |
DC -40 ghez |
1.30 |
9.5 میلی متر |
|
fr 2-2.92- kfd0851 |
0.51 میلی متر |
DC -40 ghez |
1.30 |
9.5 میلی متر |
|||
|
|
|
fr 2-2.92- kfd0923 |
0.23 میلی متر |
DC -40 ghez |
1.30 |
5.84 میلی متر |
|
|
|
|
fr 2-2.92- jfd0830 |
0.30 میلی متر |
DC -40 ghez |
1.30 |
9.5 میلی متر |
|
|
fr 2-2.92- jfd0851 |
0.51 میلی متر |
DC -40 ghez |
1.30 |
9.5 میلی متر |
|||
|
نوع اتصال دهنده |
نقاشی |
اسکی |
قطر |
بسامد |
VSWR |
فاصله سوراخ نصب |
|
|
2.4 میلی متر |
|
|
fr 2-2.4- kfd0830 |
0.30 میلی متر |
DC -50 ghez |
1.30 |
9.5 میلی متر |
|
fr 2-2.4- kfd0851 |
0.51 میلی متر |
DC -50 ghez |
1.30 |
9.5 میلی متر |
|||
|
|
|
fr 2-2.4- jfd0830 |
0.30 میلی متر |
DC -50 ghez |
1.30 |
9.5 میلی متر |
|
|
fr 2-2.4- jfd0851 |
0.51 میلی متر |
DC -50 ghez |
1.30 |
9.5 میلی متر |
|||
|
نوع اتصال دهنده |
نقاشی |
اسکی |
قطر |
بسامد |
VSWR |
فاصله سوراخ نصب |
|
|
1.85 میلی متر |
|
|
fr 2-1.85- kfd0830 |
0.30 میلی متر |
DC -65 ghez |
1.35 |
9.5 میلی متر |
|
fr 2-1.85-- kfd0851 |
0.51 میلی متر |
DC -65 ghez |
1.35 |
9.5 میلی متر |
|||
|
|
|
fr 2-1.85- kfd0923 |
0.23 میلی متر |
DC -65 ghez |
1.35 |
5.84 میلی متر |
|
|
|
|
fr 2-1.85-- jfd0830 |
0.30 میلی متر |
DC -65 ghez |
1.35 |
9.5 میلی متر |
|
|
fr 2-1.85-- jfd0851 |
0.51 میلی متر |
DC -65 ghez |
1.35 |
9.5 میلی متر |
|||
