2- تقسیم کننده قدرت راه
2- راه تقسیم کننده قدرت دستگاه های رادیویی - فرکانس و دستگاه های مایکروویو هستند که می توانند به طور مساوی قدرت ورودی را توزیع کنند یا آن را با توجه به یک نسبت خاص به دو پورت خروجی اختصاص دهند. آنها در زمینه های بی شماری مانند ارتباطات ، رادار و آزمایش و اندازه گیری نقش مهمی ایفا می کنند.
شرح
معرفی محصول
2- راه تقسیم کننده قدرت دستگاه های رادیویی - فرکانس و دستگاه های مایکروویو هستند که می توانند به طور مساوی قدرت ورودی را توزیع کنند یا آن را با توجه به یک نسبت خاص به دو پورت خروجی اختصاص دهند. آنها در زمینه های بی شماری مانند ارتباطات ، رادار و آزمایش و اندازه گیری نقش مهمی ایفا می کنند. دامنه فرکانس می تواند از DC تا 67 گیگاهرتز پوشش دهد ، با گزینه های مختلف پهنای باند در دسترس است.
ویژگی های ساختار محصول
تقسیم کننده های قدرت روش عمدتاً از آلیاژ آلومینیوم ساخته شده اند و برخی از محصولات فرکانس بالا از برنج استفاده می کنند. از طریق پردازش خوب ، قدرت و ثبات مکانیکی بسیار خوبی دارد. این می تواند در برابر لرزش و ضربه مقاومت کند و با محیط های سخت کار سازگار شود. روشهای تصفیه سطح پوسته آلیاژ آلومینیوم متنوع است ، از جمله نقاشی سیاه و درمان اکسیداسیون. این درمانها نه تنها عملکرد ضد خوردگی را تقویت می کنند بلکه ظرفیت اتلاف گرما را نیز بهبود می بخشند و از اتلاف گرمای مؤثر در حین کار با قدرت بالا و حفظ عملکرد پایدار اطمینان می دهند.
با توجه به فرکانس ها و سناریوهای مختلف ، انواع مختلفی از کانکتور مجهز است ، مانند SMA ، N ، TNC ، 2.92 میلی متر ، 2.4 میلی متر ، 1.85 میلی متر و غیره. این اتصالات دارای ویژگی های از دست دادن درج کم و از دست دادن بازده بالا هستند که می توانند با سایر دستگاه ها به اتصال قابل اعتماد دست یابند و از انتقال سیگنال کارآمد اطمینان حاصل کنند.
کاربرد محصول
از آن برای توزیع برق در فرستنده های رادار استفاده می شود و چندین ماژول انتقال دهنده را قادر می سازد تا با هم کار کنند. این باعث افزایش دامنه تشخیص و صحت رادار می شود. در عین حال ، سیگنال های اکو را در گیرنده های رادار پردازش می کند
سؤالات متداول تهیه
نوع محصول
|
SMA 2- تقسیم کننده قدرت راه |
||||
|
|
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-5 m 010- e |
زن SMA |
5MHz ~ 1GHz |
1.30 |
18 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
± 3 درجه |
1 |
±0.3 |
آلیاژ آلومینیوم |
رنگ سیاه |
|
|
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-005060- e |
زن SMA |
500 مگاهرتز ~ 6GHz |
1.40 |
18 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
± 2 درجه |
30 |
±0.2 |
آلیاژ آلومینیوم |
اکسیداسیون |
|
|
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-011017- e |
زن SMA |
1.1GHz ~ 1.7GHz ~ |
1.20 |
20 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
± 2 درجه |
30 |
±0.2 |
آلیاژ آلومینیوم |
اکسیداسیون |
|
|
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-005080- e |
زن SMA |
0. 5GHz ~ 8GHz |
1.40 |
18 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
± 3 درجه |
20 |
±0.2 |
آلیاژ آلومینیوم |
رنگ سیاه |
|
|
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-020080- e |
زن SMA |
2GHz ~ 8GHz |
1.25 |
20 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
± 3 درجه |
30 |
±0.2 |
آلیاژ آلومینیوم |
رنگ سیاه |
|
|
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-020080- e |
زن SMA |
2GHz ~ 8GHz |
1.25 |
20 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
± 3 درجه |
30 |
±0.2 |
آلیاژ آلومینیوم |
رنگ سیاه |
|
|
|
|||
|

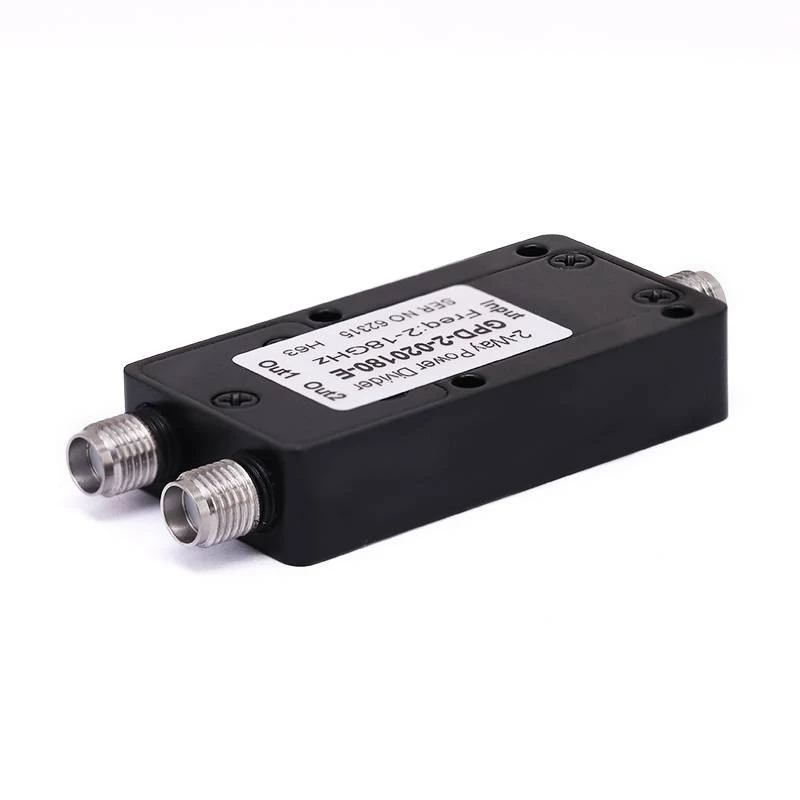

اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-020180- e |
زن SMA |
2GHz ~ 18GHz |
1.35 |
18 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
± 4 درجه |
20 |
±0.3 |
آلیاژ آلومینیوم |
رنگ سیاه |
|
|
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-0026 e |
زن SMA |
DC 26.5 گیگاهرتز |
1.50 |
10 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
5 درجه |
1 |
±0.5 |
برنج |
طلا |
|
n 2- تقسیم کننده قدرت راه |
||||
|
|
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2 n -011017- e |
n زن |
1.1 گیگاهرتز به 1.7 گیگاهرتز |
1.20 |
20 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
± 2 درجه |
30 |
±0.2 |
آلیاژ آلومینیوم |
اکسیداسیون |
|
|
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2 n -005060- e |
n زن |
5 گیگاهرتز تا 6 گیگاهرتز |
1.20 |
20 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
± 3 درجه |
30 |
±0.2 |
آلیاژ آلومینیوم |
اکسیداسیون |
|

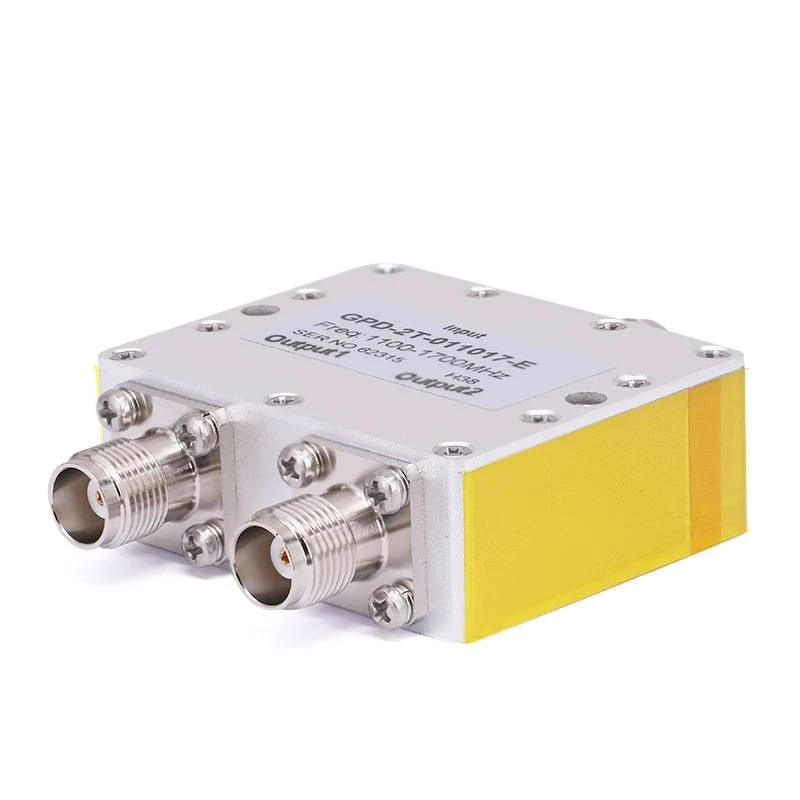

tnc 2- راه تقسیم کننده قدرت راه |
||||
|
|
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2 t -011017- e |
زن TNC |
1.1 گیگاهرتز به 1.7 گیگاهرتز |
1.20 |
20 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
± 2 درجه |
30 |
±0.2 |
آلیاژ آلومینیوم |
اکسیداسیون |
|
2.92mm 2- راه تقسیم برق راه |
||||
|
|
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-040400- t |
2.92 میلی متر زن |
4 گیگاهرتز تا 40 گیگاهرتز |
1.60 |
18 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
± 4 درجه |
20 |
±0.2 |
آلیاژ آلومینیوم |
رنگ سیاه |
|
|
|
|||
|

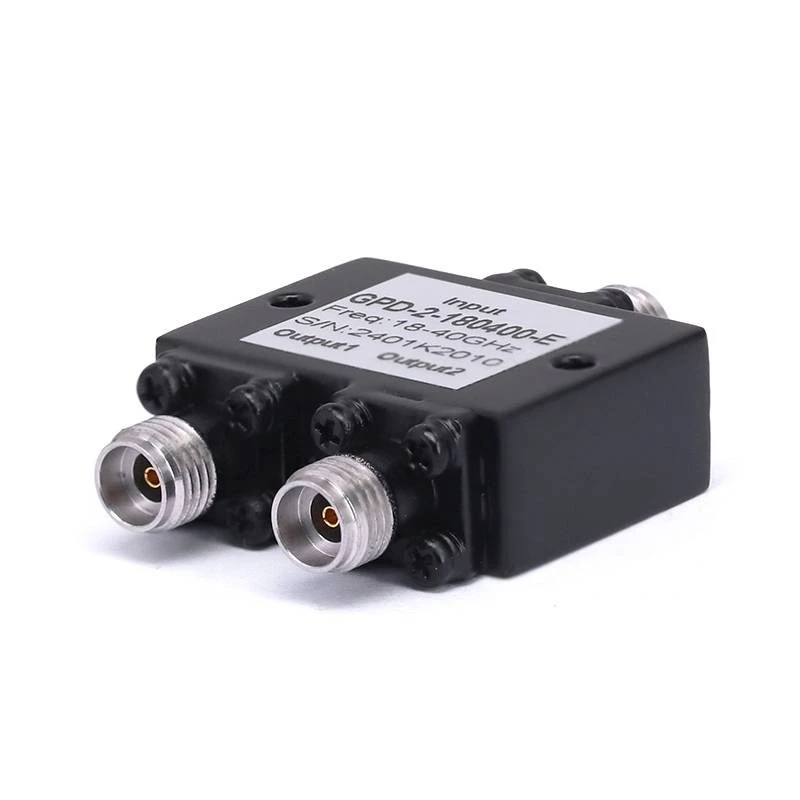

اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-180400- e |
2.92 میلی متر زن |
18 هرتز تا 40 گیگاهرتز |
1.50 |
16 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
5 درجه |
20 |
±0.4 |
آلیاژ آلومینیوم |
رنگ سیاه |
 |
 |
|||
|

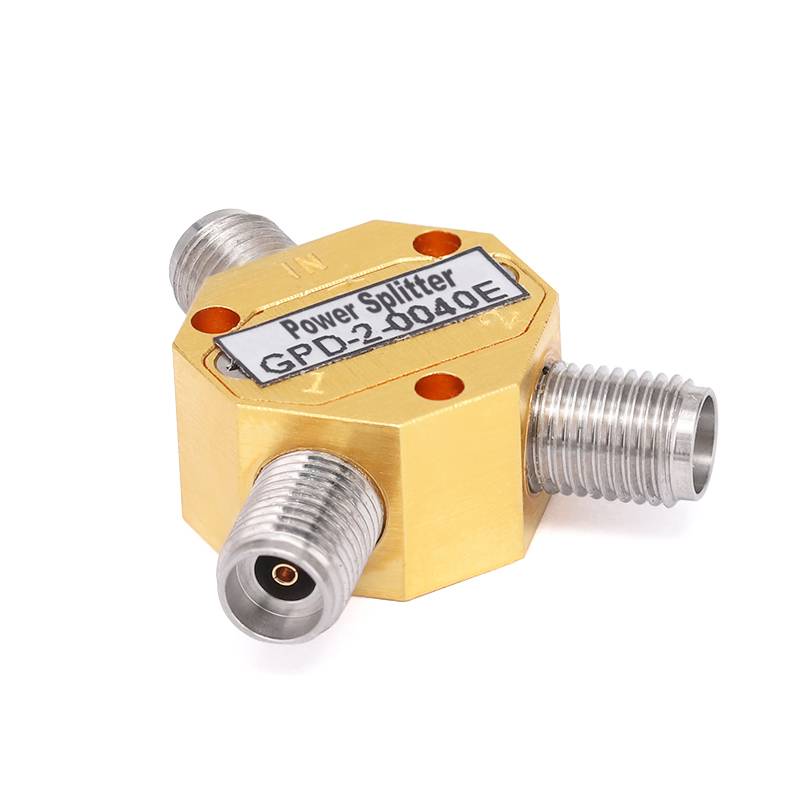

اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-0040 e |
2.92 میلی متر زن |
DC تا 40 گیگاهرتز |
1.50 |
10 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
7 درجه |
1 |
±0.7 |
برنج |
طلا |
|
2.4mm 2- تقسیم کننده قدرت راه |
||||
 |
|
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-0050 e |
2.4 میلی متر زن |
DC تا 50 گیگاهرتز |
1.60 |
10 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
7 درجه |
1 |
±0.7 |
برنج |
طلا |
|

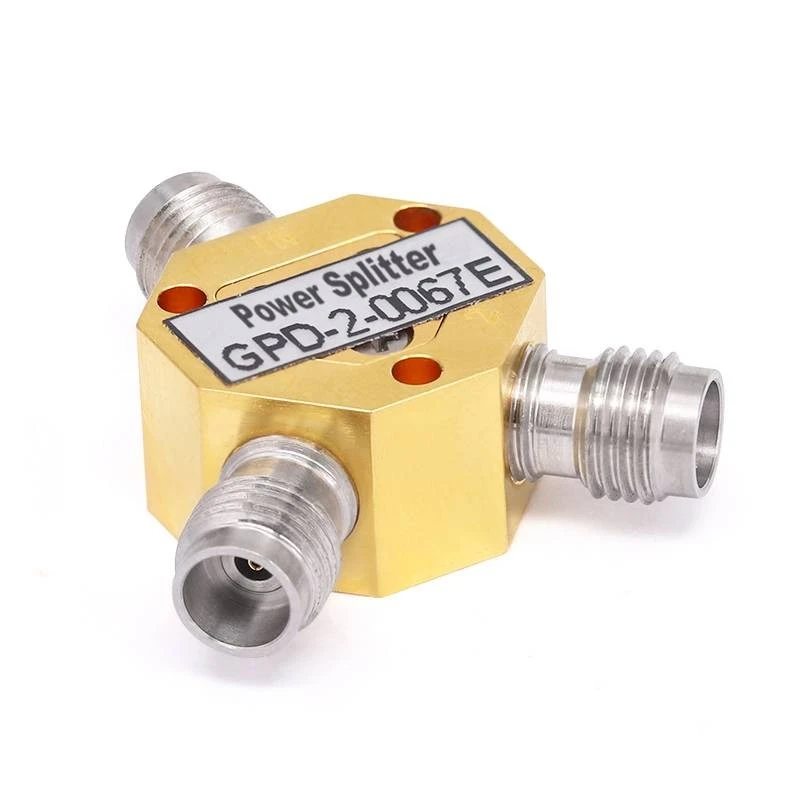

1.85mm 2- تقسیم کننده قدرت راه |
||||
 |
 |
|||
|
اسکی |
سری اتصال |
بسامد |
ورودی VSWR |
جداسازی حداقل. (DB) |
|
gpd -2-0067 e |
1.85 میلی متر زن |
DC تا 67 گیگاهرتز |
1.80 |
10 |
|
تعادل فاز (درجه) |
قدرت ، حداکثر ورودی (وات) |
تعادل دامنه (DB) |
ماده بدن |
آبکاری |
|
8 درجه |
1 |
±0.8 |
برنج |
طلا |
