محدوده فرکانس کابل های تست VNA چقدر است؟

به عنوان تامین کننده کابل های تست VNA، اغلب در مورد محدوده فرکانس این اجزای ضروری در زمینه تست و اندازه گیری سوال می پرسم. در این وبلاگ، جزئیات محدوده فرکانس کابل های تست VNA، چرایی اهمیت آن و تاثیر آن بر برنامه های آزمایشی شما را بررسی خواهم کرد.

آشنایی با کابل های تست VNA

VNA یا همان Vector Network Analyzer ابزاری قدرتمند برای اندازه گیری پارامترهای شبکه شبکه های الکتریکی است. کابل‌های تست VNA پیوند مهم بین VNA و دستگاه تحت آزمایش (DUT) هستند. آنها برای انتقال دقیق سیگنال های آزمایشی از VNA به DUT و عقب طراحی شده اند و از اندازه گیری های قابل اعتماد و دقیق اطمینان حاصل می کنند.

کابل های تست VNA به گونه ای طراحی شده اند که نیازهای مورد نیاز تست فرکانس بالا را برآورده کنند. آنها در انواع مختلفی از جمله کابل های انعطاف پذیر، نیمه سخت و منطبق هستند که هر کدام مجموعه ای از ویژگی ها و کاربردهای خاص خود را دارند. شما می توانید طیف گسترده ای از ما را کشف کنیدکابل های تست VNAبرای پیدا کردن موردی که متناسب با نیاز شماست.

محدوده فرکانس کابل های تست VNA

محدوده فرکانس کابل های تست VNA یک مشخصات کلیدی است که مناسب بودن کابل را برای کاربردهای مختلف تست تعیین می کند. به محدوده فرکانس هایی اشاره دارد که کابل می تواند به طور موثر سیگنال هایی را با سطوح قابل قبول میرایی، تلفات برگشتی و پایداری فاز ارسال کند.

محدوده فرکانس پایین

اکثر کابل‌های تست VNA می‌توانند فرکانس‌هایی را که از چند کیلوهرتز (کیلوهرتز) شروع می‌شوند، کنترل کنند. در فرکانس های پایین، ویژگی های الکتریکی کابل نسبتاً پایدار است و تضعیف آن حداقل است. این محدوده فرکانس پایین اغلب برای آزمایش های الکتریکی پایه مانند اندازه گیری مقاومت و ظرفیت اجزاء استفاده می شود.

محدوده فرکانس بالا

محدودیت فرکانس بالا کابل های تست VNA بسته به نوع کابل و ساختار می تواند به طور قابل توجهی متفاوت باشد. برای کابل های استاندارد تست VNA انعطاف پذیر، حد فرکانس بالایی می تواند از 26.5 گیگاهرتز تا 40 گیگاهرتز باشد. این کابل ها معمولاً در کاربردهای آزمایشی RF و مایکروویو عمومی استفاده می شوند.

از طرف دیگر کابل های نیمه سفت و سخت می توانند قابلیت های فرکانس بسیار بالاتری را ارائه دهند. آنها معمولاً می توانند تا 67 گیگاهرتز یا حتی در برخی موارد بالاتر کار کنند. کابل های نیمه سفت و سخت برای کاربردهای با کارایی بالا ترجیح داده می شوند که در آنها تلفات کم و پایداری فاز عالی مورد نیاز است، مانند صنایع هوافضا و دفاعی.

کابل های منطبق ساز مصالحه ای بین کابل های انعطاف پذیر و نیمه سخت هستند. آنها تعادل خوبی از انعطاف پذیری و عملکرد فرکانس بالا را با محدوده فرکانس معمولاً تا 40 گیگاهرتز ارائه می دهند.

اهمیت محدوده فرکانس

محدوده فرکانس کابل های تست VNA به چند دلیل از اهمیت بالایی برخوردار است:

دقت اندازه گیری

استفاده از کابل تست VNA با محدوده فرکانس مناسب برای اندازه گیری های دقیق ضروری است. اگر محدوده فرکانس کابل برای فرکانس تست خیلی کم باشد، تضعیف سیگنال بیش از حد خواهد بود و منجر به قرائت نادرست می شود. از سوی دیگر، استفاده از کابلی با محدوده فرکانس بسیار بالاتر از حد لازم می تواند گران تر باشد و ممکن است هیچ مزیت اضافی را به همراه نداشته باشد.

سازگاری با DUT

محدوده فرکانس کابل باید با ویژگی های فرکانس دستگاه تحت آزمایش (DUT) سازگار باشد. به عنوان مثال، اگر در حال آزمایش یک قطعه RF با فرکانس بالا هستید که در 30 گیگاهرتز کار می کند، به یک کابل تست VNA نیاز دارید که بتواند فرکانس های حداقل 30 گیگاهرتز را مدیریت کند.

عملکرد سیستم

در یک سیستم تست VNA، عملکرد کلی به شدت تحت تاثیر عملکرد کابل های تست است. یک کابل با محدوده فرکانس وسیع و مناسب می تواند به حفظ یکپارچگی سیگنال های آزمایشی کمک کند و اطمینان حاصل کند که VNA می تواند پارامترهای شبکه DUT را به دقت اندازه گیری کند.

عوامل موثر بر محدوده فرکانس

چندین عامل می تواند بر محدوده فرکانس کابل های تست VNA تأثیر بگذارد:

ساخت کابل

ساختار کابل، از جمله نوع هادی، مواد دی الکتریک و محافظ، نقش بسزایی در تعیین محدوده فرکانس آن دارد. به عنوان مثال، کابل هایی با مواد دی الکتریک با کیفیت بالا، مانند PTFE (پلی تترا فلوئورواتیلن)، به دلیل ویژگی های تلفات کم، می توانند عملکرد فرکانس بالا بهتری را ارائه دهند.

نوع رابط

نوع کانکتورهای استفاده شده روی کابل نیز بر محدوده فرکانس آن تأثیر می گذارد. کانکتورهای با کیفیت بالا، مانند SMA (Sub - Miniature نسخه A)، کانکتورهای 2.92 میلی متری و 1.85 میلی متری، برای کنترل فرکانس های بالا و ارائه یک اتصال الکتریکی خوب طراحی شده اند. استفاده از نوع کانکتور اشتباه می تواند عملکرد فرکانس کابل را محدود کند.

طول کابل

طول کابل می تواند بر محدوده فرکانس آن تأثیر بگذارد. کابل های بلندتر معمولاً میرایی بالاتری دارند، به خصوص در فرکانس های بالا. بنابراین، انتخاب طول کابل مناسب بر اساس الزامات تست و فضای موجود در تنظیمات تست مهم است.

کالیبراسیون و محدوده فرکانس

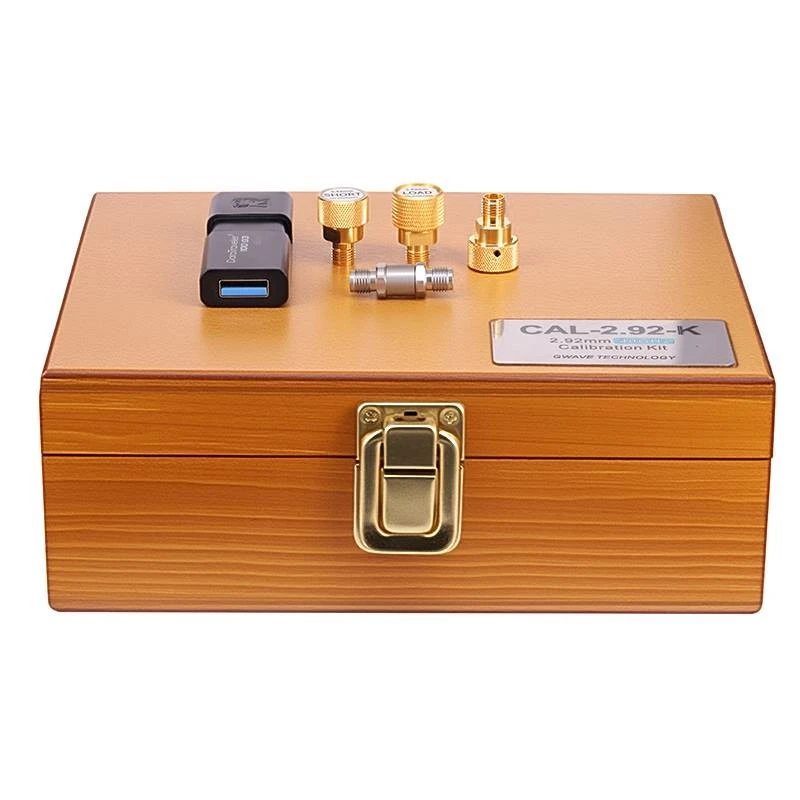

کالیبراسیون یک مرحله ضروری در آزمایش VNA برای اطمینان از اندازه گیری های دقیق است.کیت های کالیبراسیونبرای جبران خطاهای وارد شده توسط کابل های تست، کانکتورها و خود VNA استفاده می شود.

فرآیند کالیبراسیون معمولاً در یک محدوده فرکانس خاص انجام می شود. مهم است که اطمینان حاصل شود که محدوده فرکانس کالیبراسیون با محدوده فرکانس کابل های تست VNA و DUT مطابقت دارد. اگر کالیبراسیون به درستی انجام نشود، نتایج اندازه گیری ممکن است نادرست باشد، به خصوص در لبه های محدوده فرکانس.

انتخاب کابل تست VNA مناسب بر اساس محدوده فرکانس

هنگام انتخاب یک کابل تست VNA، بسیار مهم است که محدوده فرکانس برنامه آزمایشی خود را در نظر بگیرید. در اینجا چند مرحله وجود دارد که به شما در انتخاب درست کمک می کند:

1. فرکانس آزمایش را تعیین کنید: محدوده فرکانس سیگنال هایی که باید اندازه گیری کنید را شناسایی کنید. این به شما ایده روشنی از حداقل محدوده فرکانس مورد نیاز برای کابل می دهد.
2. الزامات برنامه را در نظر بگیرید: اگر روی یک برنامه کاربردی با عملکرد بالا کار می کنید، مانند آزمایش 5G یا ارتباطات ماهواره ای، ممکن است به کابلی با محدوده فرکانس وسیع تر و بالاتر نیاز داشته باشید. برای آزمایش هدف کلی، یک کابل انعطاف پذیر استاندارد با محدوده فرکانس متوسط ​​ممکن است کافی باشد.
3. ویژگی های کابل را ارزیابی کنید: علاوه بر محدوده فرکانس، به سایر ویژگی های کابل مانند تضعیف، تلفات برگشتی و پایداری فاز نگاه کنید. این عوامل همچنین می توانند بر دقت اندازه گیری و عملکرد کلی سیستم تست تأثیر بگذارند.

نتیجه گیری

محدوده فرکانس کابل های تست VNA یک مشخصات مهم است که مستقیماً بر دقت و قابلیت اطمینان اندازه گیری های VNA شما تأثیر می گذارد. به عنوان تامین کننده کابل های تست VNA، ما اهمیت ارائه کابل هایی با محدوده فرکانس مناسب برای برنامه های خاص شما را درک می کنیم.

اگر در بازار کابل‌های تست VNA هستید یا در مورد محدوده فرکانس و پیامدهای آن سؤالی دارید، لطفاً با ما تماس بگیرید. تیم کارشناسان ما آماده است تا به شما در انتخاب بهترین کابل ها برای نیازهای آزمایشی شما کمک کند و شما را در فرآیند خرید راهنمایی کند.
