مقاومت تماسی کانکتورهای کواکسیال چقدر است؟

هنگامی که صحبت از اتصالات کواکسی به میان می آید، مقاومت تماس یک پارامتر حیاتی است. به عنوان یک تامین کننده پیشرو در اتصالات کواکسی، ما اهمیت این مفهوم و پیامدهای آن را برای عملکرد سیستم های الکترونیکی درک می کنیم. در این وبلاگ، به این خواهیم پرداخت که مقاومت تماس چیست، چرا اهمیت دارد و چگونه بر عملکرد کانکتورهای کواکس تأثیر می گذارد.

درک مقاومت تماس

مقاومت تماسی به مقاومتی اطلاق می شود که در فصل مشترک بین دو هادی در تماس با یکدیگر مواجه می شوند. در زمینه کانکتورهای کواکس، این مقاومتی است که در نقاطی که کانکتور با کابل یا سایر اجزای جفت تماس برقرار می کند، رخ می دهد. این مقاومت یک مقدار ثابت نیست و می‌تواند تحت تأثیر عوامل متعددی از جمله ویژگی‌های مواد هادی، پوشش سطح، نیروی تماس و وجود آلاینده‌ها باشد.

اصل اساسی پشت مقاومت تماس را می توان با این واقعیت توضیح داد که وقتی دو هادی در تماس هستند، سطح تماس واقعی بسیار کوچکتر از ناحیه ظاهری است. این به دلیل بی نظمی های میکروسکوپی روی سطوح هادی ها است. در نتیجه، جریان باید از این نقاط تماس کوچک عبور کند که باعث افزایش مقاومت می شود. فرمول مقاومت تماس بر اساس انقباض مسیر جریان و مقاومت مواد درگیر است.

عوامل موثر بر مقاومت تماسی

خواص مواد

انتخاب مواد برای کانکتور کواکسن نقش مهمی در تعیین مقاومت تماس دارد. فلزات با رسانایی بالا مانند مس و نقره معمولاً استفاده می شوند زیرا مقاومت کمی دارند. به عنوان مثال، مس مقاومت نسبتاً کمی دارد، به این معنی که اجازه می دهد جریان به راحتی جریان یابد. با این حال، سطح این فلزات می تواند در طول زمان، به ویژه در حضور رطوبت و اکسیژن، اکسید شود. اکسیداسیون می تواند مقاومت تماس را افزایش دهد زیرا لایه اکسیدی رسانایی کمتری نسبت به فلز پایه دارد. برای کاهش این مشکل، اتصال دهنده ها اغلب با موادی مانند طلا یا نیکل که در برابر اکسیداسیون مقاوم تر هستند، روکش می شوند.

پایان سطح

پوشش سطح کانکتور نیز بر مقاومت تماس تأثیر می گذارد. سطح صاف و تمیز سطح تماس موثر بزرگتری را فراهم می کند که مقاومت را کاهش می دهد. از طرف دیگر سطوح ناهموار نقاط تماس کمتری دارند که منجر به مقاومت بالاتر می شود. علاوه بر این، پرداخت سطح می تواند بر چسبندگی آلاینده ها تأثیر بگذارد. سطحی که به خوبی تکمیل شده باشد کمتر احتمال دارد کثیفی، گرد و غبار یا سایر ذرات را که می توانند مقاومت تماس را افزایش دهند، به دام بیاندازد.

نیروی تماس

نیروی اعمال شده در رابط تماس یکی دیگر از عوامل مهم است. نیروی تماس کافی با افزایش سطح تماس موثر، یک اتصال الکتریکی خوب را تضمین می کند. هنگامی که نیروی تماس خیلی کم است، هادی ها ممکن است در تماس کامل نباشند و در نتیجه مقاومت بالاتری ایجاد شود. برعکس، نیروی تماس بیش از حد می تواند به کانکتور یا کابل آسیب برساند، که همچنین می تواند تأثیر منفی بر مقاومت تماس داشته باشد. بنابراین طراحی کانکتورهایی با نیروی تماس مناسب برای حفظ یک اتصال پایدار و کم مقاومت ضروری است.

آلاینده ها

آلاینده هایی مانند خاک، روغن و رطوبت می توانند مقاومت تماس را به میزان قابل توجهی افزایش دهند. این مواد می توانند به عنوان عایق عمل کنند و از جریان روان بین هادی ها جلوگیری کنند. به عنوان مثال، یک لایه نازک روغن روی سطح تماس می تواند مانعی ایجاد کند که مقاومت را افزایش می دهد. برای جلوگیری از آلودگی، کانکتورها باید به درستی ذخیره و نگهداری شوند و در صورت عدم استفاده از کانکتورها می توان از کلاه های محافظ استفاده کرد.

اهمیت مقاومت تماس کم در کانکتورهای کواکس

یکپارچگی سیگنال

در کاربردهای فرکانس بالا، مقاومت تماس کم برای حفظ یکپارچگی سیگنال ضروری است. کانکتورهای کواکسی معمولاً در کاربردهایی مانند ارتباطات راه دور، هوافضا و آزمایش و اندازه‌گیری استفاده می‌شوند، جایی که انتقال دقیق سیگنال بسیار مهم است. مقاومت بالای تماس می تواند باعث تضعیف سیگنال، اعوجاج و انعکاس شود. تضعیف سیگنال به از دست دادن قدرت سیگنال در هنگام حرکت از طریق کانکتور اشاره دارد. اعوجاج می تواند شکل سیگنال را تغییر دهد و منجر به خطا در انتقال داده شود. انعکاس زمانی اتفاق می افتد که بخشی از سیگنال به دلیل عدم تطابق امپدانس ناشی از مقاومت تماس بالا به عقب باز می گردد.

بهره وری قدرت

در کاربردهای قدرت، مقاومت کم تماس برای به حداقل رساندن تلفات برق ضروری است. هنگامی که جریان از طریق یک اتصال دهنده با مقاومت بالا عبور می کند، مقداری از انرژی الکتریکی به گرما تبدیل می شود. این نه تنها باعث هدر رفتن انرژی می شود، بلکه می تواند باعث گرم شدن بیش از حد کانکتور شود که می تواند به کانکتور و سایر اجزای سیستم آسیب برساند. با کاهش مقاومت تماس، می توانیم بازده برق سیستم را بهبود بخشیم و طول عمر قطعات را افزایش دهیم.

قابلیت اطمینان سیستم

مقاومت تماس پایین به قابلیت اطمینان کلی سیستم کمک می کند. کانکتورهایی با مقاومت تماس پایدار و کم کمتر دچار اتصالات متناوب یا خرابی می شوند. در کاربردهای حیاتی مانند تجهیزات نظامی و پزشکی، قابلیت اطمینان سیستم از اهمیت بالایی برخوردار است. خرابی یک کانکتور می تواند منجر به اختلال در عملکرد سیستم شود که می تواند عواقب جدی داشته باشد.

اندازه گیری مقاومت تماسی

روش های مختلفی برای اندازه گیری مقاومت تماس کانکتورهای کواکسی وجود دارد. یکی از روش های رایج، تکنیک پروب چهار نقطه ای است. در این روش، از دو پروب بیرونی برای اعمال جریان شناخته شده از طریق کانکتور استفاده می شود، در حالی که از دو پروب داخلی برای اندازه گیری افت ولتاژ در سطح رابط استفاده می شود. با استفاده از قانون اهم (V = IR) می توان مقاومت تماس را محاسبه کرد. روش دیگر، روش پروب دو نقطه ای است که ساده تر است اما دقت کمتری دارد زیرا شامل مقاومت لیدهای آزمایش در اندازه گیری می شود.

راه حل های اتصال کواکس ما

به عنوان تامین کننده کانکتورهای کواکسی، ما طیف وسیعی از محصولات طراحی شده برای به حداقل رساندن مقاومت تماس را ارائه می دهیم. کانکتورهای ما از مواد با کیفیت بالا با رسانایی عالی ساخته شده اند و برای اطمینان از عملکرد طولانی مدت با روکش های مقاوم در برابر خوردگی روکش شده اند. ما با استفاده از فرآیندهای ساخت پیشرفته برای دستیابی به سطوح صاف و تمیز، به پرداخت سطح اتصالات خود توجه زیادی داریم. تیم مهندسی ما به دقت کانکتورها را طراحی می کند تا نیروی تماس بهینه را فراهم کند و از اتصال قابل اعتماد و با مقاومت کم اطمینان حاصل کند.

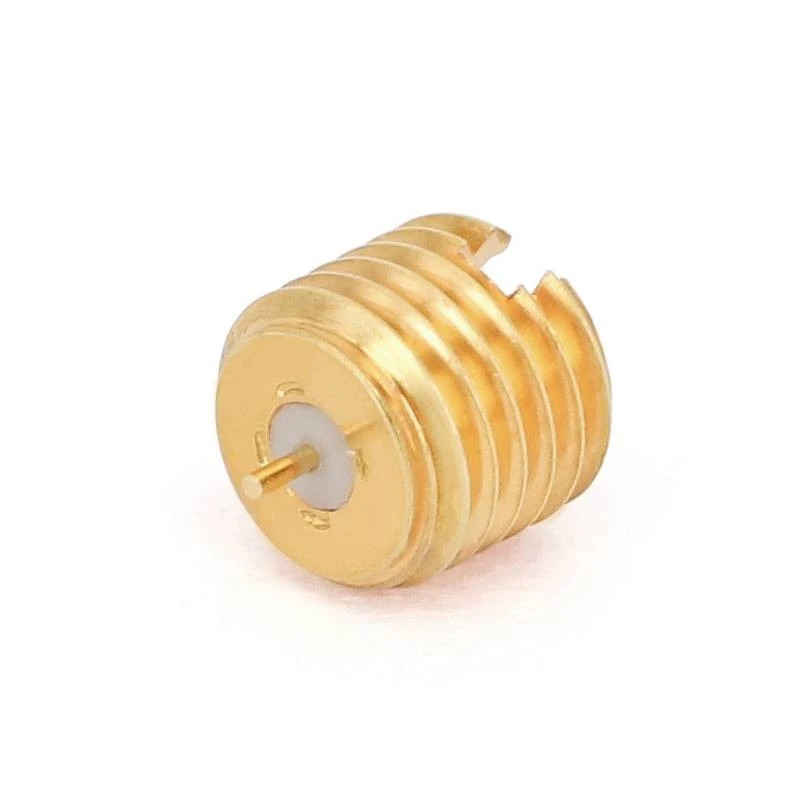

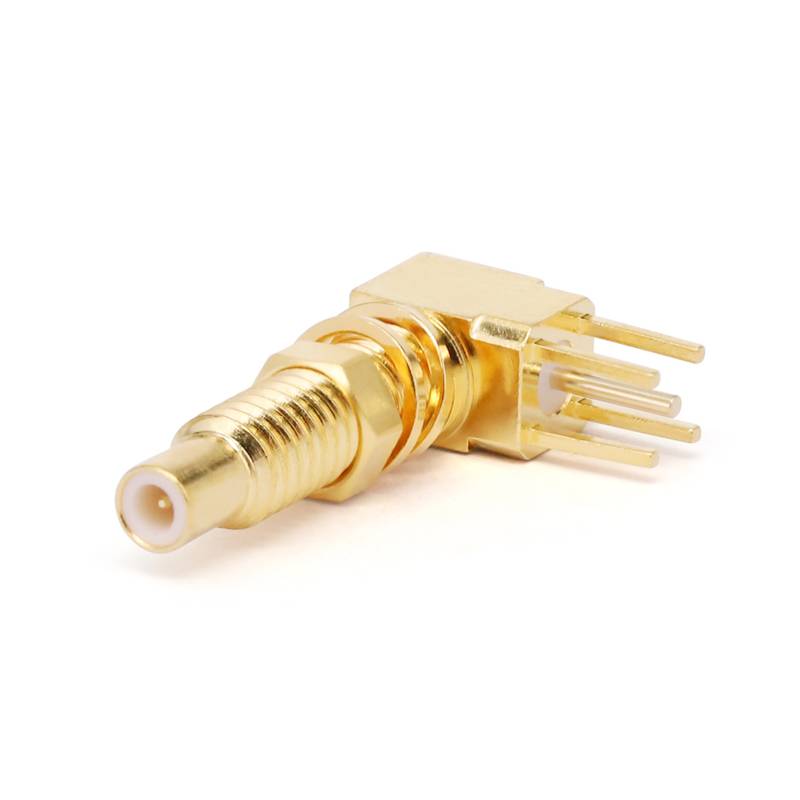

ما انواع مختلفی از کانکتورهای کواکس را ارائه می دهیم، از جملهاتصالات چند محوره،اتصالات ترمینال، واتصالات PCB. هر نوع برای کاربردهای خاص طراحی شده است و بهترین عملکرد ممکن را از نظر مقاومت تماس و سایر پارامترهای الکتریکی ارائه می دهد.

نتیجه گیری

مقاومت در برابر تماس یک جنبه حیاتی از عملکرد کانکتور کواکس است. درک عوامل موثر بر مقاومت تماس و نحوه اندازه گیری آن برای اطمینان از عملکرد صحیح سیستم های الکترونیکی ضروری است. به عنوان یک تامین کننده، ما متعهد به ارائه کانکتورهای کواکسی با کیفیت بالا با مقاومت تماس کم هستیم. چه به دنبال کانکتورهایی برای انتقال سیگنال با فرکانس بالا و چه برای برنامه های کاربردی مدیریت برق باشید، محصولات ما برای رفع نیازهای شما طراحی شده اند.

اگر به کانکتورهای کواکسی ما علاقه مند هستید یا در مورد مقاومت تماس سؤالی دارید، از شما دعوت می کنیم برای بحث دقیق با ما تماس بگیرید. تیم متخصص ما آماده است تا به شما در انتخاب کانکتورهای مناسب برای نیازهای خاص شما کمک کند و بهترین راه حل های ممکن را به شما ارائه دهد.

مراجع

• "راهنمای مهندسی RF و مایکروویو" توسط ایندر باهل، پراکاش بهارتیا و آمیتاب تریودی.
• "اتصالات: فناوری و کاربردها" نوشته EJ Rymaszewski.
• مقالات فنی در مورد طراحی و عملکرد کانکتور هم محور از موسسات تحقیقاتی صنعت.
