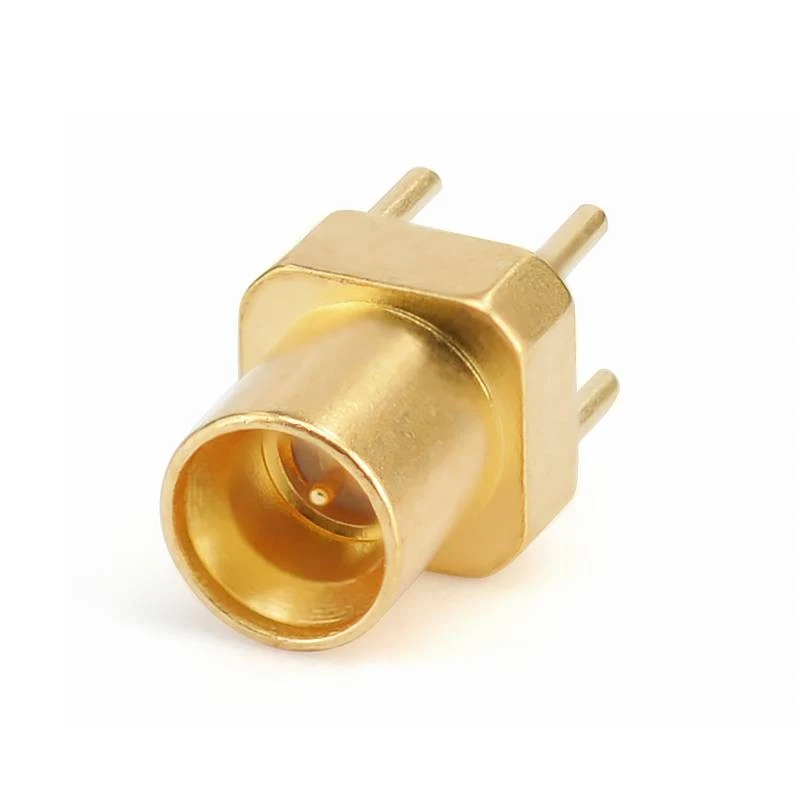

Pcb connectors 2
Pcb connectors 3

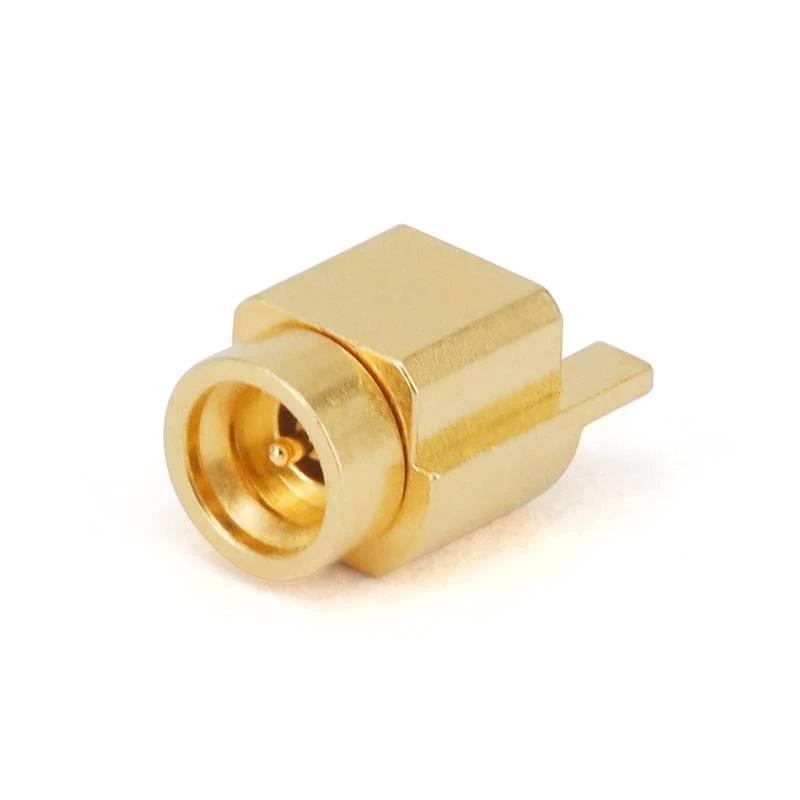

Pcb connectors 4
Pcb connectors 5

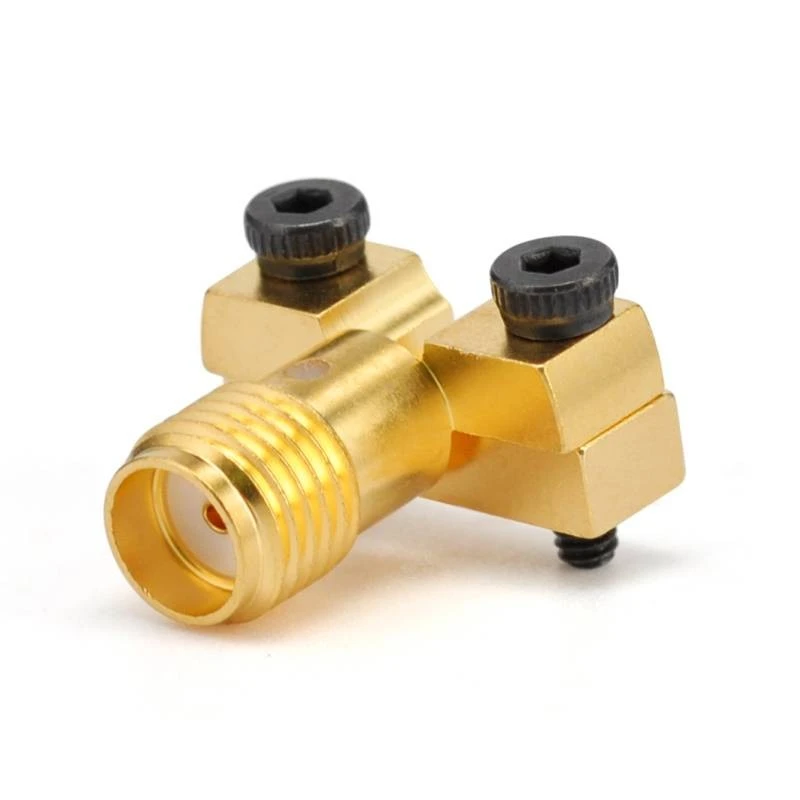

Pcb connectors 6

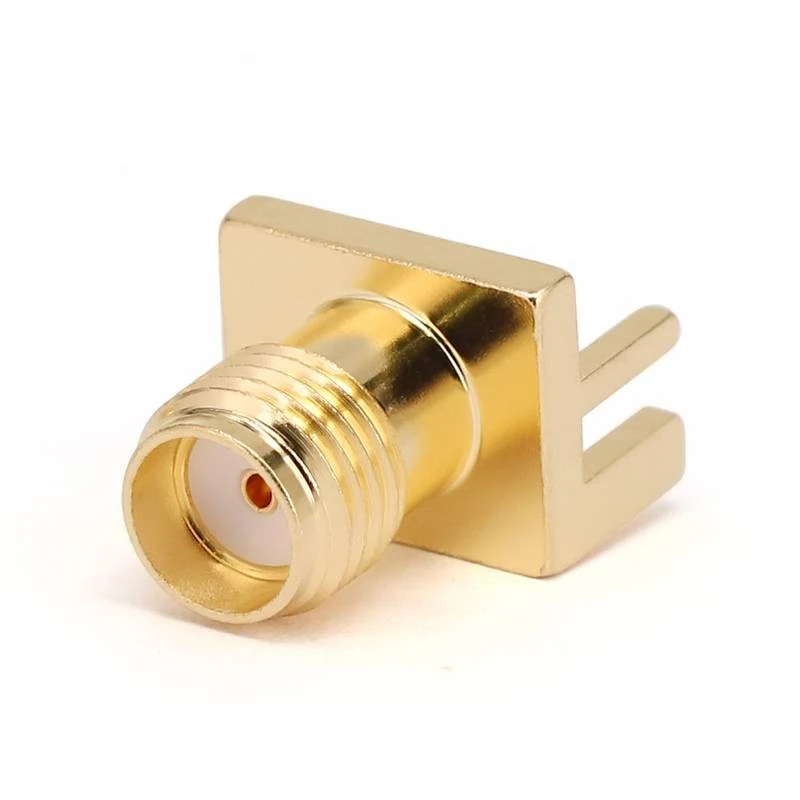

Pcb connectors 7

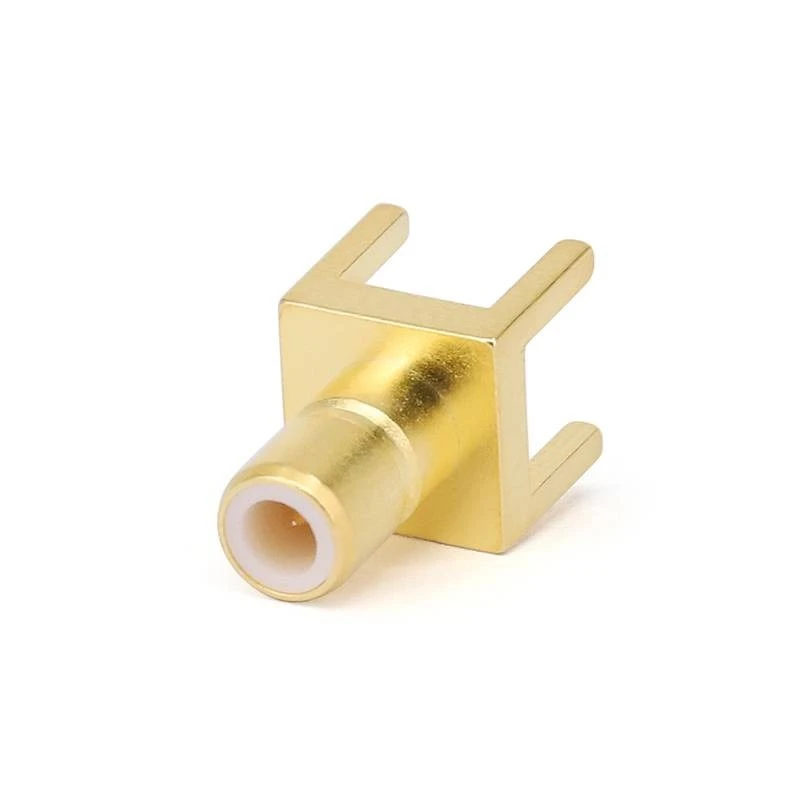

Pcb connectors 8

اتصالات PCB

اتصالات RF PCB ، که مخفف "اتصالات صفحه مدار چاپی فرکانس رادیویی" است ، مؤلفه های الکتریکی حرفه ای هستند . آنها برای دستیابی به یک ارتباط قابل اعتماد بین کابل های کواکسیال و تابلوهای مدار چاپی (PCB) طراحی شده اند .}}}}} نقش مهمی را در نقش مهمی در ترازهای با فرکانس بالا بازی می کند ، اطمینان حاصل می کند که از نظر گسترده ای از بازپرداختهای سیگنال با سرعت بالا ،

ارسال درخواست

شرح

معرفی محصول

اتصالات RF PCB به طور معمول با امپدانس های مشخصه 50 یا 75 اهم طراحی می شود . این تطابق دقیق امپدانس از اهمیت بالایی برخوردار است زیرا با مقاومت در برابر خطوط انتقال . Impedance Connectance می تواند منجر به بازتاب های شدید سیگنال} {از دست دادن سیگنال قابل توجهی شود. سیگنال های فرکانس بالا . برخی از مدل ها قادر به کار در فرکانس های حداکثر 110 گیگاهرتز یا حتی بالاتر هستند. آنها دارای از دست دادن درج کم هستند ، به این معنی که با عبور سیگنال از طریق اتصالات.}}} نسبتاً پایدار باقی می ماند.

سبک بدنه محصول

FlexIRF انواع مختلفی از پورت ها برای اتصالات PCB دارد . موارد متداول شامل SMA ، 2. 92mm ، SSMC ، MMCX ، MCX ، SMP و SSMP.} ما می توانیم براساس فرکانس عملیاتی و تنظیمات نصب ، اتصال دهنده مناسب را انتخاب کنیم.

آنها در سبک های نصب متفاوتی قرار می گیرند ، از جمله از طریق - نصب سوراخ ، نصب سطح و نصب لبه {{1} این اجازه می دهد تا ادغام آسان در طرح های مختلف PCB متفاوت باشد {{2} به عنوان مثال ، سطح اتصالات RF نصب شده اغلب در دستگاه های الکترونیکی فشرده ترجیح می دهند که در آنجا می توان به صورت مستقیم و به صورت مستقیم ، از آنجا که می توان از آنجا که می توان به صورت مستقیم به صورت جداگانه ، به صورت مستقیم از آنجا استفاده کرد ، همانطور که می توان از آنجا که می توان به صورت مستقیم از آن استفاده کرد.

کاربرد محصول

اتصالات RF PCB به طور گسترده در ایستگاه های پایه تلفن همراه مورد استفاده قرار می گیرد ، جایی که آنها از انتقال efcient از سیگنال های فرکانس بالا بین آنتن و PCB. اتصال در تجهیزات پزشکی مانند MRI (تصویربرداری رزونانس مغناطیسی) و دستگاه های نظارت بر بیمار بی سیم ، اتصالات RF PCB استفاده می کنند ، برای انتقال سیگنال های بالا}} در برنامه هایی مانند سیستم های رادار خودرو برای توابع مانند کنترل کروز تطبیقی. استفاده می شود

سؤالات متداول تهیه

کدام روش حمل و نقل را می توانید ارائه دهید؟

ما می توانیم حمل و نقل از طریق دریا ، از طریق هوا و توسط Express . را فراهم کنیم

خدمات پس از فروش شما چیست؟

دوره ضمانت کیفیت ما یک سال است . هرگونه مشکل کیفیت برای رضایت مشتری . حل می شود

داده های مشخصات محصول

پیکربندی
نوع اتصال دهنده	SMA/2.92mm/2.4mm/1.85mm/gpo
امپدانس کانکتور	50 اهم
قطب	استاندارد
روش نصب اتصال	صاف/ 2 سوراخ فلنج/ 4 فلنج سوراخ
روش ضمیمه	تماس
اطلاعات مواد
تماس مرکزی	اندود طلای مکعب
تماس بیرونی	روکش طلای برنجی
بدنه	طلای برنجی اندود و فولاد ضد زنگ
دی الکتریک	PEI/PTFE
داده های زیست محیطی
دامنه دما	-55 درجه به +165 درجه
2011/65/EU (ROHS)	سازگار

نوع محصول

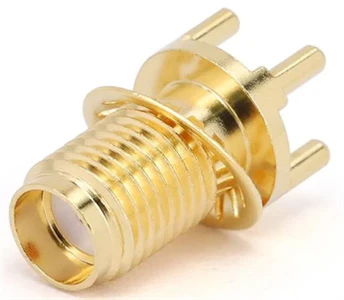

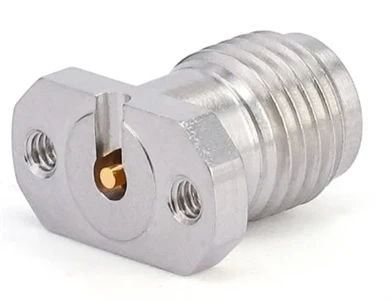

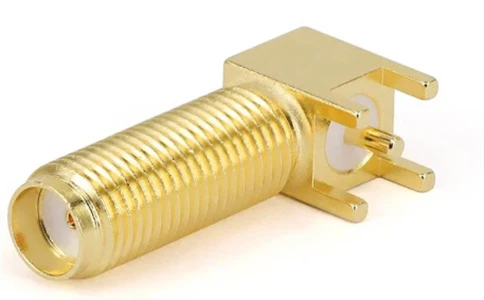

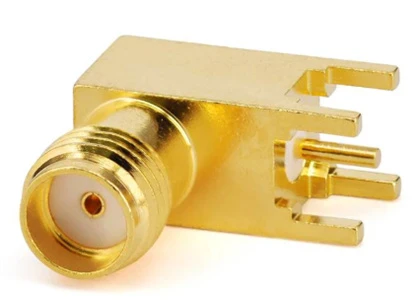

اتصالات SMA PCB

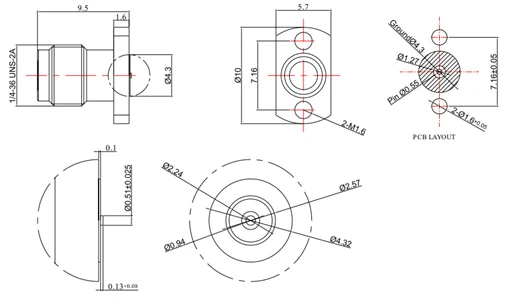

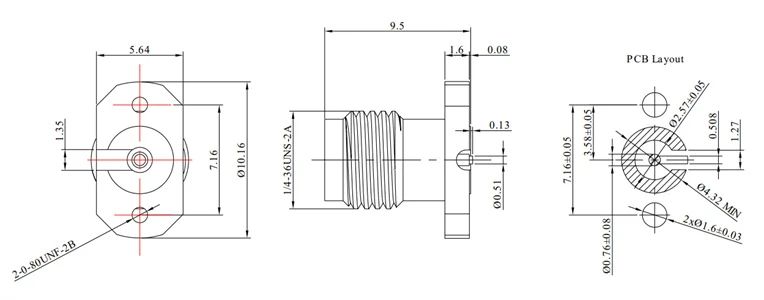

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال

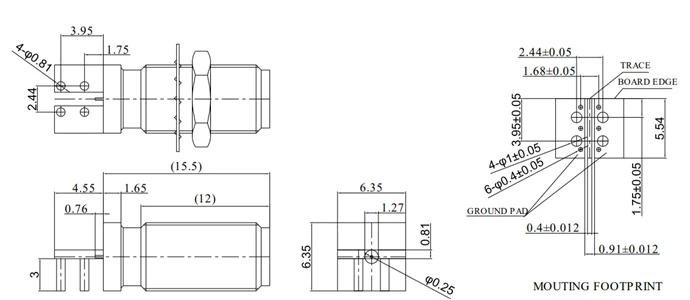

fr 2- sma-kfd 216-4	dc - 26.5 ghez	1.20	بست پیچ	فولاد ضد زنگ	سیگنال سطحی

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- sma-kfd216	dc - 26.5 ghez	1.20	بست پیچ	فولاد ضد زنگ	سیگنال های میانی و پایین

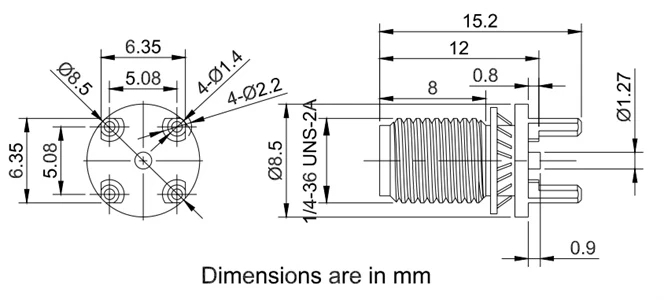

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- sma-khd 104-1	dc - 12.4 ghez	1.20	لحیم کاری	روکش طلای برنجی	سد

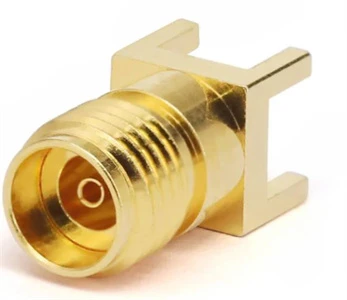

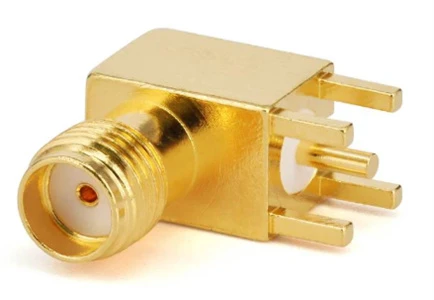

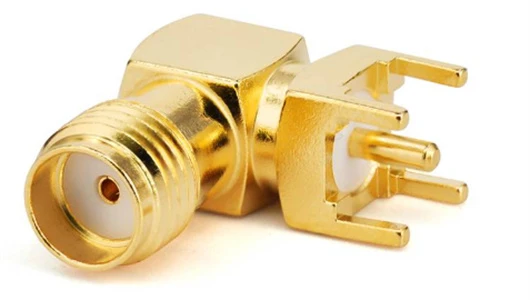

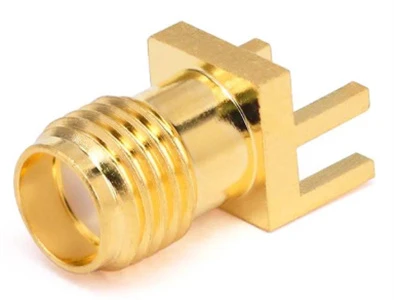

اتصالات SMA PCB

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- sma-khd100	dc - 18 ghez	1.25	لحیم کاری	روکش طلای برنجی	سد

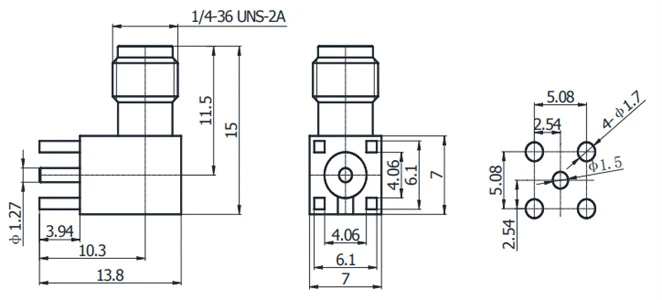

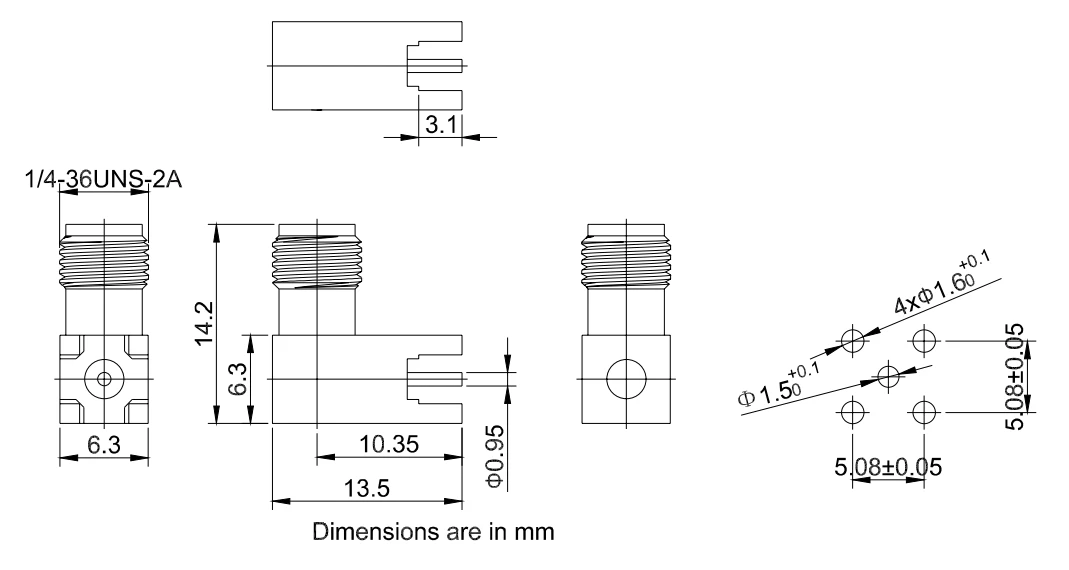

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال

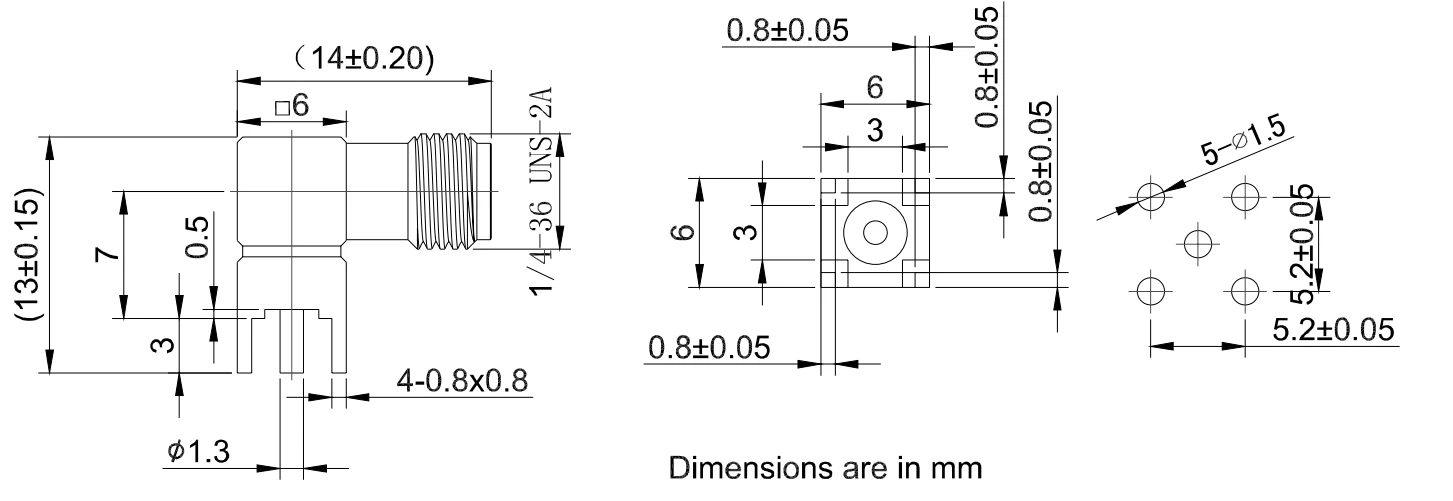

fr 2- sma-kwhd	dc - 6 ghez	1.25	لحیم کاری	روکش طلای برنجی	سد

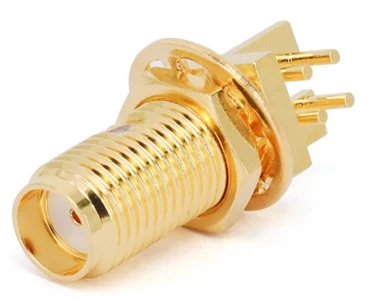

اتصالات SMA PCB

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- sma-kwhd10	dc - 6 ghez	1.25	لحیم کاری	روکش طلای برنجی	سد

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- sma-kwhd17	dc - 6 ghez	1.25	لحیم کاری	روکش طلای برنجی	سد

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- sma-kwhd11	dc - 6 ghez	1.25	لحیم کاری	روکش طلای برنجی	سد

اتصالات SMA PCB

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- sma-khd201a	dc - 6 ghez	1.25	لحیم کردن کارتریج افقی	روکش طلای برنجی	سد

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- sma-kwhd17	dc - 6 ghez	1.25	لحیم کاری	روکش طلای برنجی	سد

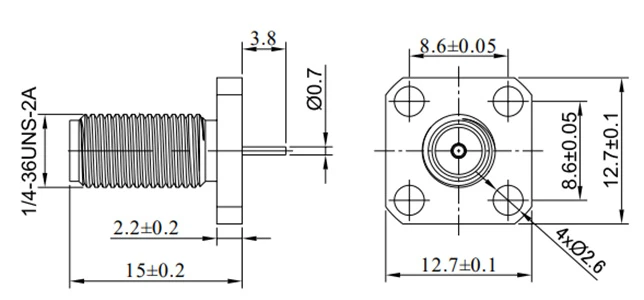

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال

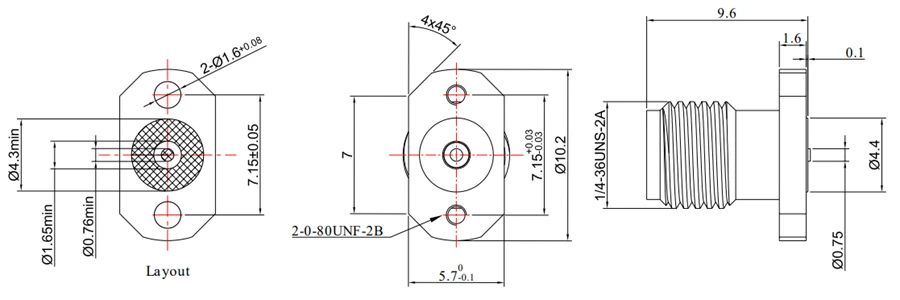

fr 2- sma-kyfd0101	dc - 6 ghez	1.25	بست پیچ	روکش طلای برنجی	سد

اتصالات SMA PCB

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال

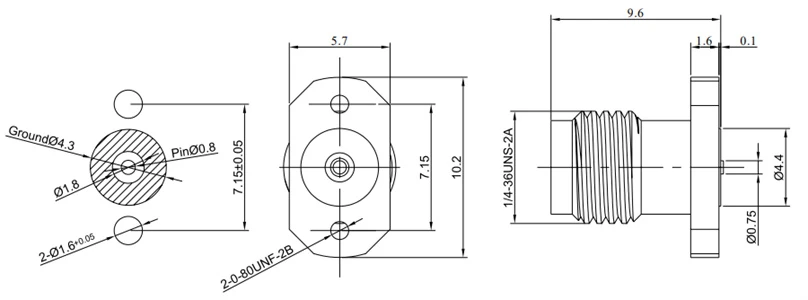

fr 2- sma-kyhd321	dc - 26.5 ghez	1.30	لحیم کاری	روکش طلای برنجی	سد

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- sma-khd	dc - 6 ghez	1.25	لحیم کاری	روکش طلای برنجی	سد

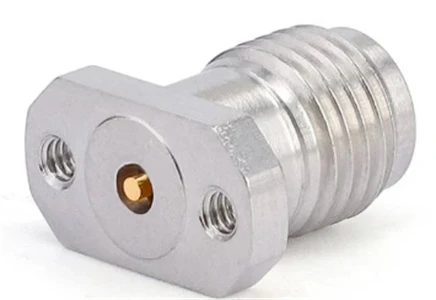

اتصالات PCB 2.92 میلی متر

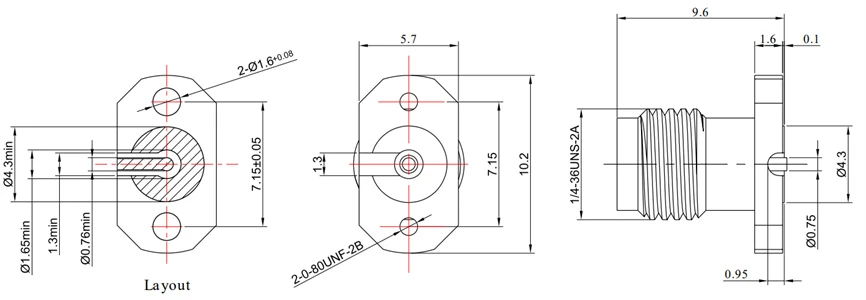

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2-2.92- kfd216	dc - 40 ghez	1.25	بست پیچ	فولاد ضد زنگ	سیگنال سطحی

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2-2.92- kfd 216-1	dc - 40 ghez	1.25	بست پیچ	فولاد ضد زنگ	سیگنال های میانی و پایین

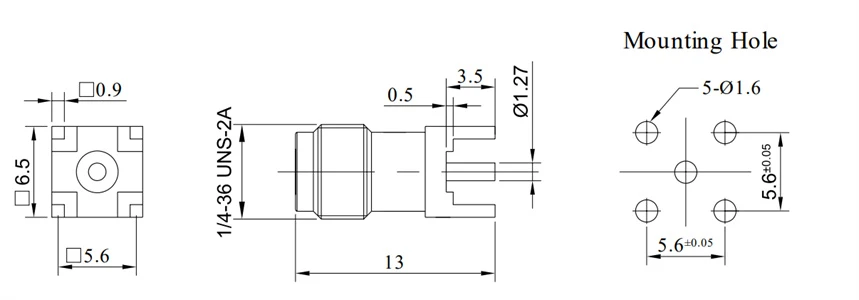

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2-2.92- khd100	dc - 40 ghez	1.25	لحیم کاری	روکش طلای برنجی	سد

اتصالات PCB 3.5 میلی متری

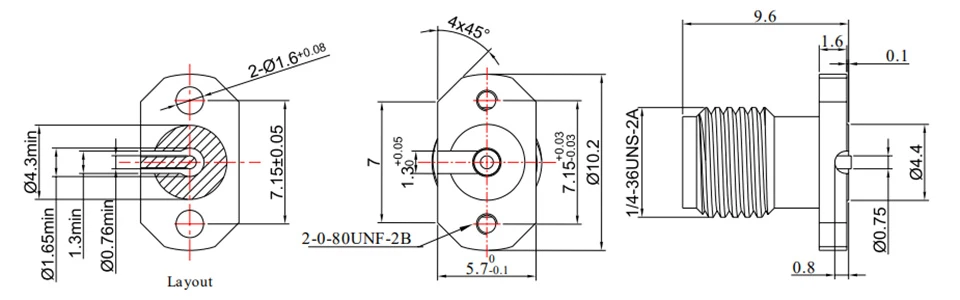

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2-3.5- kfd216	dc - 26.5 ghez	1.25	بست پیچ	فولاد ضد زنگ	سیگنال سطحی

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2-3.5- kfd 216-1	dc - 26.5 ghez	1.25	بست پیچ	فولاد ضد زنگ	سیگنال های میانی و پایین

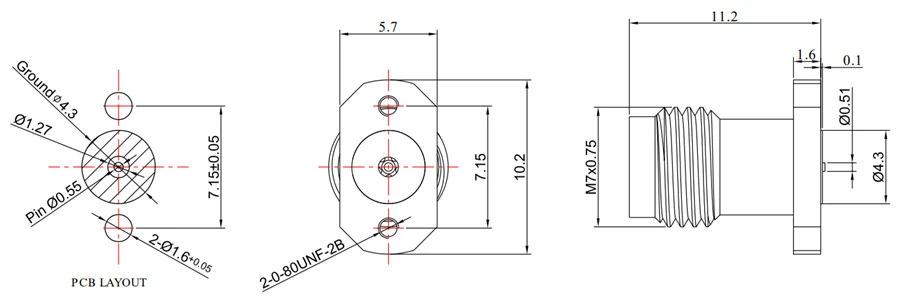

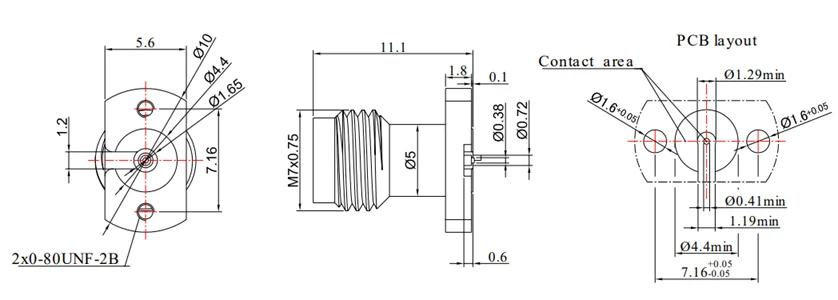

اتصالات PCB 2.4 میلی متر

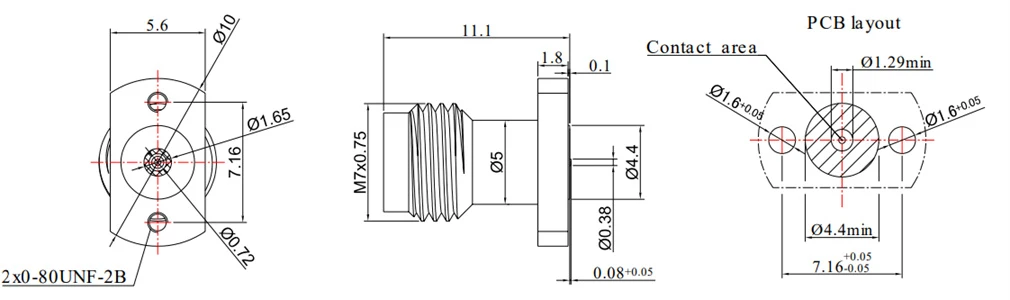

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2-2.4- kfd216	DC - 50 هرتز	1.25	بست پیچ	فولاد ضد زنگ	سیگنال سطحی

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2-2.4- kfd 216-1	DC - 50 هرتز	1.25	بست پیچ	فولاد ضد زنگ	سیگنال های میانی و پایین

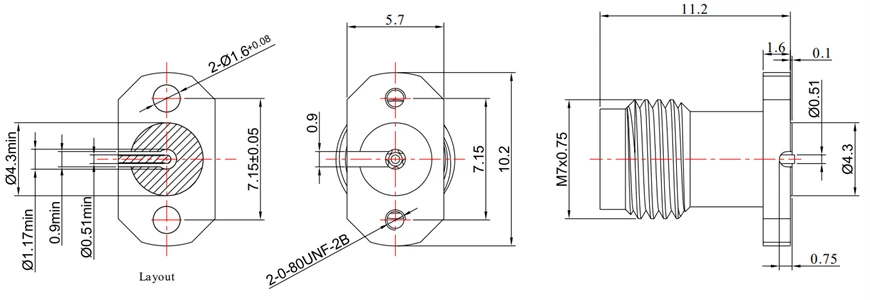

اتصالات PCB 1.85 میلی متر

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2-1.85- kfd216	DC - 67 هرتز	1.30	بست پیچ	فولاد ضد زنگ	سیگنال سطحی

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2-2.4- kfd 216-1	DC - 50 هرتز	1.30	بست پیچ	فولاد ضد زنگ	سیگنال های میانی و پایین

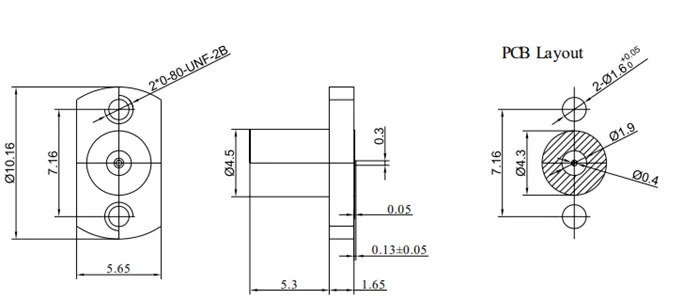

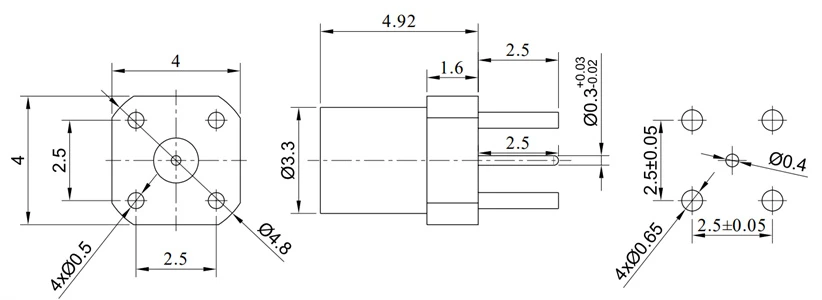

اتصالات PCB GPO (SMP)

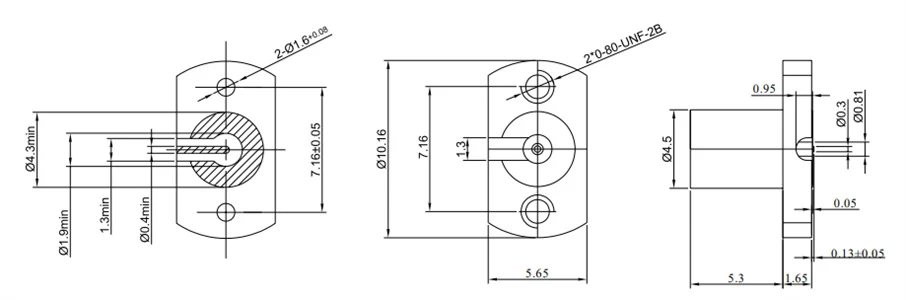

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- gpo-jfd216	dc - 40 ghez	1.50	بست پیچ	فولاد ضد زنگ	سیگنال سطحی

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- gpo-jfd 216-1	dc - 40 ghez	1.50	بست پیچ	فولاد ضد زنگ	سیگنال های میانی و پایین

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- gpo-khd	DC - 18 هرتز	1.25	لحیم کاری	روکش طلای برنجی	سد

اتصالات PCB GPO (SMP)

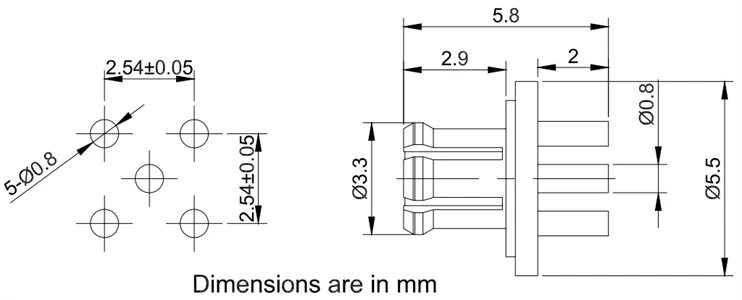

اسکی	بسامد	VSWR	نصب	مادی	نوع رابط
fr 2- gpo-jhd15	dc - 40 ghez	1.50	لحیم کاری	روکش طلای برنجی	بازداشت محدود

اسکی	بسامد	VSWR	نصب	مادی	نوع رابط
fr 2- gpo-jfd 246- f	dc - 26.5 ghez	1.45	بست پیچ	روکش طلای برنجی	بازداشت کامل

اسکی	بسامد	VSWR	نصب	مادی	نوع رابط
fr 2- gpo-jhd 23- f	dc - 26.5 ghez	1.45	کارتریج و لحیم کاری سطح	روکش طلای برنجی	بازداشت کامل

اتصالات PCB GPO (SMP)

اسکی	بسامد	VSWR	نصب	مادی	نوع رابط
fr 2- gpo-jhd 23- l	dc - 26.5 ghez	1.45	کارتریج و لحیم کاری سطح	روکش طلای برنجی	بازداشت محدود

اسکی	بسامد	VSWR	نصب	مادی	نوع رابط
fr 2- gpo-jhd 23- s	dc - 26.5 ghez	1.45	کارتریج و لحیم کاری سطح	روکش طلای برنجی	صاف

اسکی	بسامد	VSWR	نصب	مادی	نوع رابط
fr 2- gpo-jhd 2- s	dc - 26.5 ghez	1.45	لحیم کاری	روکش طلای برنجی	صاف

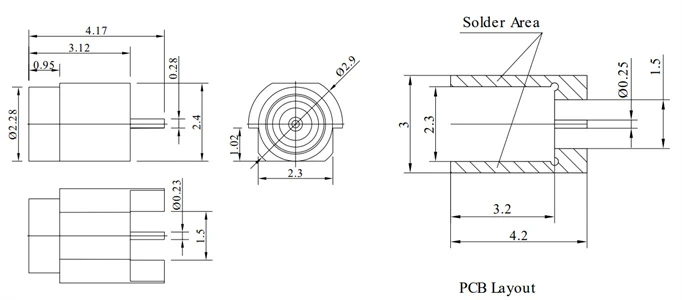

اتصالات PCB GPPO (MINI-SMP)

اسکی	بسامد	VSWR	نصب	مادی	نوع رابط
fr 2- gppo-jhd 1- s	dc - 65 ghez	1.57@40G	لحیم کاری	روکش طلای برنجی	صاف

اسکی	بسامد	VSWR	نصب	مادی	نوع رابط
fr 2- gppo-jhd1	dc - 65 ghez	1.57@40G	لحیم کاری	روکش طلای برنجی	بازداشت کامل

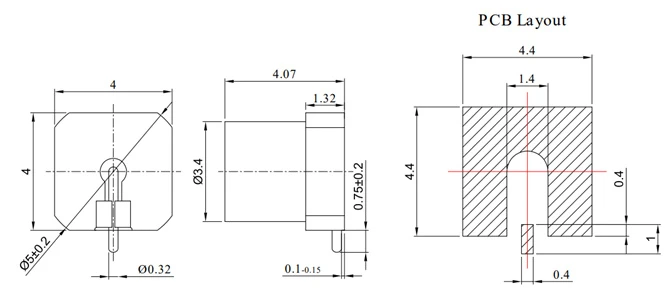

اسکی	بسامد	VSWR	نصب	مادی	نوع رابط
fr 2- gppo-jhd20r	dc - 40 ghez	1.25	لحیم کردن سطح افقی	روکش طلای برنجی	صاف

اتصالات PCB GPPO (MINI-SMP) و G3PO (SMPS)

اسکی	بسامد	VSWR	نصب	مادی	نوع رابط
fr 2- gppo-jhd-s	dc - 40 ghez	1.50	لحیم کاری	روکش طلای برنجی	صاف

اسکی	بسامد	VSWR	نصب	مادی	نوع رابط
fr 2- g3po-jhd 10-1	dc - 100 ghez	1.70	لحیم کردن سطح افقی	روکش طلای برنجی	صاف

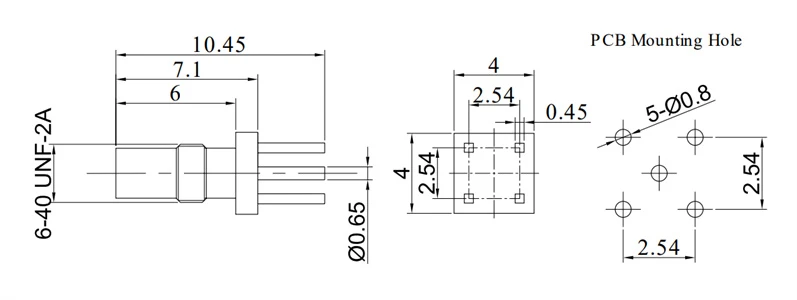

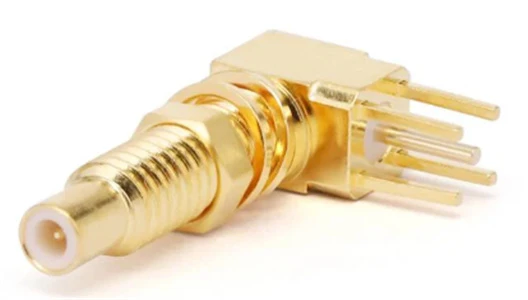

اتصالات PCB SSMC

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- ssmc-jwhd1	dc - 6 ghez	1.35	لحیم کاری	روکش طلای برنجی	سد

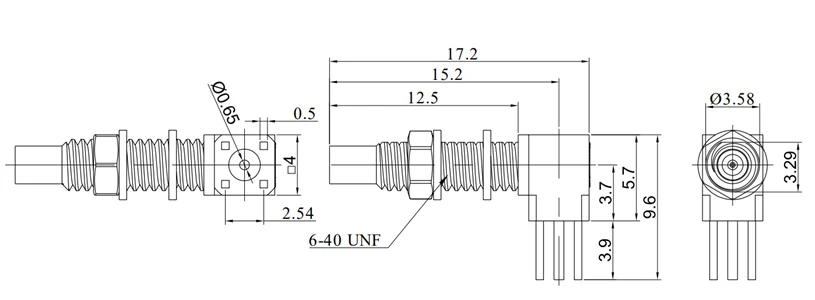

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- ssmc-jywhd5	dc - 6 ghez	1.35	لحیم کاری	روکش طلای برنجی	سد

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- ssmc-jhd2	dc - 6 ghez	1.35	لحیم کاری	روکش طلای برنجی	صاف

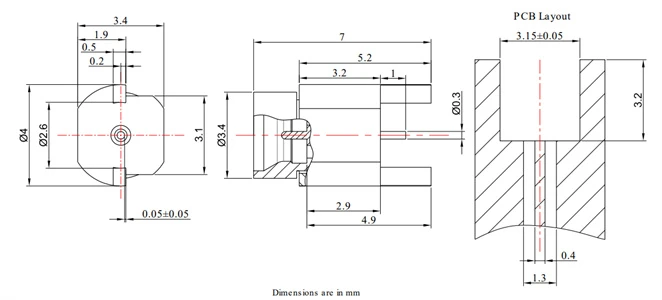

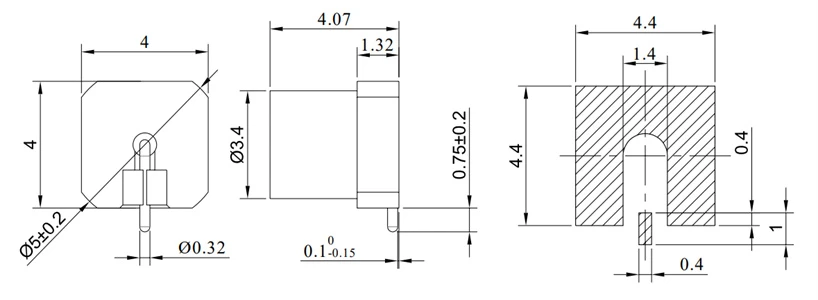

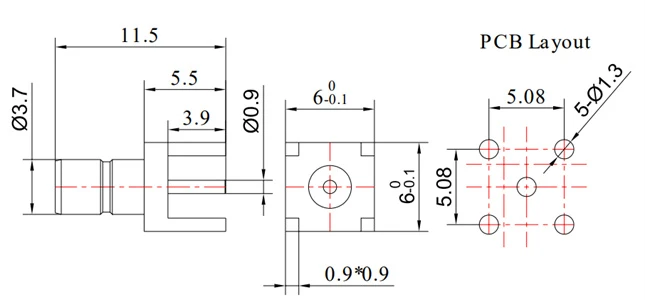

اتصالات MMCX و MCX PCB

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- mcx-khd101e	dc - 6 ghez	1.30	لحیم کاری	روکش طلای برنجی	سد

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- mcx-kyd1e	dc - 6 ghez	1.20	پایه فله	روکش طلای برنجی	سد

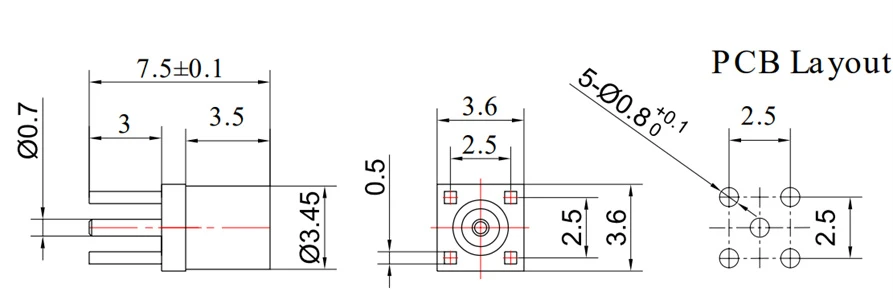

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- mmcx-khd1e	dc - 6 ghez	1.20	لحیم کاری	روکش طلای برنجی	سد

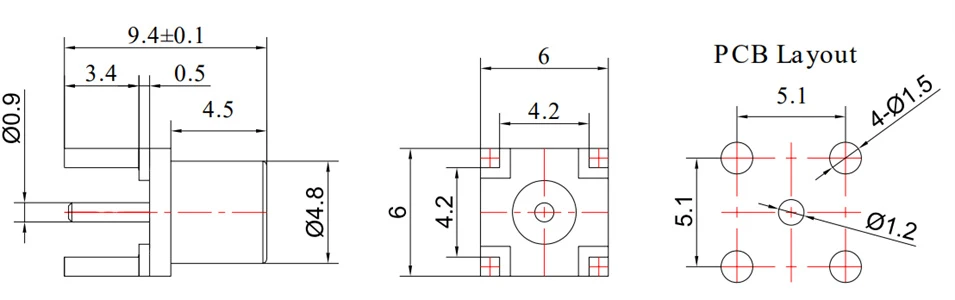

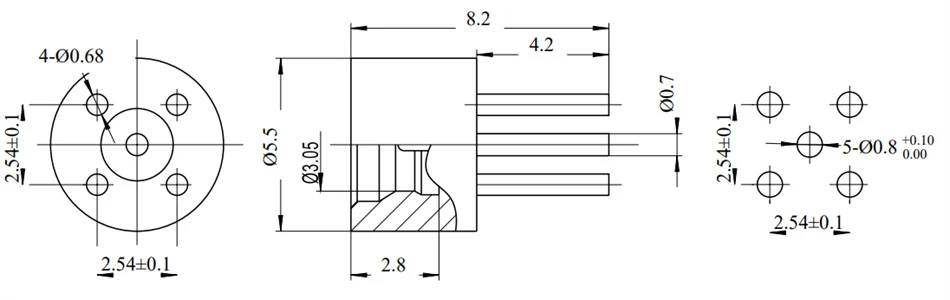

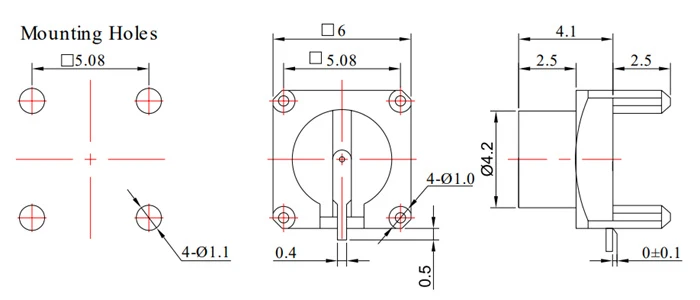

اتصالات PCB SMB

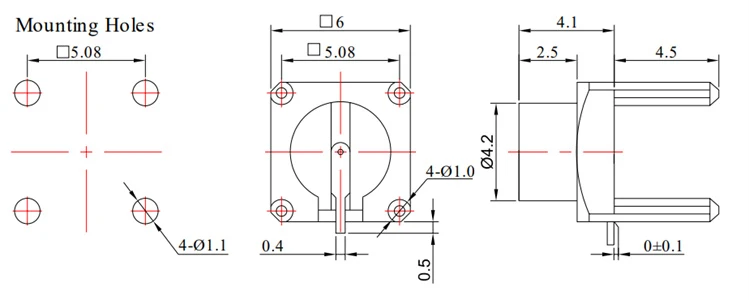

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- smb-jhd101e	dc - 6 ghez	1.35	لحیم کاری	روکش طلای برنجی	سد

اتصالات PCB BNC

اسکی	بسامد	VSWR	نصب	مادی	حالت سیگنال
fr 2- bnc-ky -3	dc - 4 ghez	1.30	پایه فله	برنجی ni اندود	سد
