ویژگی های الکتریکی کابل های تست VNA چیست؟

سلام! به‌عنوان تامین‌کننده کابل‌های تست VNA، بسیار هیجان‌زده هستم که با شما به بررسی ویژگی‌های الکتریکی این کابل‌های زیبا بپردازم.

ابتدا اجازه دهید در مورد اینکه کابل های تست VNA چیست صحبت کنیم. آنها اجزای حیاتی در زمینه آزمایش و اندازه گیری هستند. VNA مخفف Vector Network Analyzer است و از این کابل ها برای اتصال آنالایزر به دستگاه تحت آزمایش استفاده می شود. اگر می خواهید در مورد آنها بیشتر بدانید، می توانید این لینک را بررسی کنید:کابل های تست VNA.

یکی از مهمترین خواص الکتریکی کابل های تست VNA امپدانس مشخصه است. امپدانس مشخصه اساساً نسبت ولتاژ به جریان در یک موج متحرک روی کابل است. برای اکثر کابل های تست VNA، امپدانس مشخصه استاندارد 50 اهم است. این به این دلیل است که بسیاری از تجهیزات RF (فرکانس رادیویی) برای کار با امپدانس 50 اهم طراحی شده اند. هنگامی که امپدانس کابل با امپدانس تجهیزات مطابقت دارد، حداکثر انتقال توان را تضمین می کند و بازتاب سیگنال را به حداقل می رساند.

بگذارید یک مثال بزنم. تصور کنید که می خواهید آب را از طریق یک شلنگ بریزید. اگر شیلنگ پیچ خوردگی داشته باشد، جریان آب مختل می شود و حتی ممکن است مقداری از آب به عقب برگردد. به طور مشابه، اگر امپدانس کابل تست VNA با امپدانس VNA یا دستگاه تحت آزمایش مطابقت نداشته باشد، سیگنال می تواند منعکس شود و باعث خطا در اندازه گیری شود. بنابراین، داشتن امپدانس مشخصه مناسب مانند داشتن یک شلنگ روان و روان برای سیگنال های الکتریکی است.

یکی دیگر از ویژگی های کلیدی تضعیف است. تضعیف به از دست دادن قدرت سیگنال هنگام عبور از کابل اشاره دارد. بر حسب دسی بل در واحد طول (dB/m یا dB/ft) اندازه گیری می شود. میزان تضعیف به عوامل مختلفی مانند فرکانس سیگنال، طول کابل و ساختار کابل بستگی دارد.

فرکانس های بالاتر نسبت به فرکانس های پایین تر میرایی بیشتری را تجربه می کنند. این به این دلیل است که در فرکانس‌های بالاتر، سیگنال‌های الکتریکی بیشتر با مواد موجود در کابل تعامل دارند و باعث می‌شوند انرژی بیشتری به عنوان گرما تلف شود. به عنوان مثال، یک کابل تست VNA ممکن است میرایی 0.5 دسی بل در متر در 1 گیگاهرتز داشته باشد، اما این می تواند تا 2 دسی بل در متر در 10 گیگاهرتز افزایش یابد.

طول کابل نیز نقش زیادی دارد. هرچه کابل طولانی تر باشد، سیگنال بیشتر ضعیف می شود. بنابراین، هنگام انتخاب کابل تست VNA، باید فاصله بین VNA و دستگاه تحت آزمایش را در نظر بگیرید. اگر نیاز به اندازه گیری سیگنال در مسافت طولانی دارید، ممکن است بخواهید کابلی با تضعیف کمتر انتخاب کنید یا از تقویت کننده های سیگنال برای افزایش قدرت سیگنال استفاده کنید.

VSWR یا نسبت موج ایستاده ولتاژ یکی دیگر از ویژگی های مهم الکتریکی است. VSWR اندازه گیری میزان تطبیق کابل با بار (دستگاه تحت آزمایش) است. این نسبت حداکثر ولتاژ به حداقل ولتاژ روی کابل است. VSWR 1:1 به این معنی است که کابل کاملاً با بار مطابقت دارد و هیچ انعکاس سیگنال وجود ندارد. در واقعیت، رسیدن به یک VSWR کامل 1:1 تقریبا غیرممکن است، اما یک VSWR کمتر همیشه بهتر است.

VSWR بالا می تواند منجر به مشکلاتی مانند کاهش انتقال نیرو، اندازه گیری های نادرست و حتی آسیب به تجهیزات شود. به عنوان مثال، اگر VSWR بیش از حد بالا باشد، سیگنال منعکس شده می تواند باعث گرم شدن بیش از حد VNA یا اختلال در عملکرد شود. بنابراین، زمانی که کابل‌های تست VNA را انتخاب می‌کنید، باید به دنبال کابل‌هایی با VSWR پایین باشید، به خصوص اگر با سیگنال‌های پرقدرت کار می‌کنید.

پایداری فاز نیز یک ویژگی حیاتی است، به خصوص زمانی که اندازه گیری های دقیق انجام می دهید. پایداری فاز به میزان تغییر فاز سیگنال در طول زمان، دما و فرکانس اشاره دارد. در برخی کاربردها، مانند اندازه گیری آنتن یا آزمایش مدار مایکروویو، حتی یک تغییر کوچک در فاز می تواند منجر به خطاهای قابل توجهی در اندازه گیری شود.

به عنوان مثال، اگر در حال آزمایش آنتن هستید، فاز سیگنال می تواند بر الگوی تابش آنتن تأثیر بگذارد. اگر فاز سیگنال کابل تست VNA تغییر کند، می‌تواند باعث شود که آنتن الگوی تشعشعی متفاوتی نسبت به آنچه که واقعاً دارد، داشته باشد. بنابراین، برای این نوع کاربردها، به کابل های تست VNA با پایداری فاز بالا نیاز دارید.

حال، بیایید در مورد اینکه چگونه این خواص الکتریکی می تواند تحت تأثیر ساختار کابل قرار گیرد، صحبت کنیم. هادی داخلی کابل تست VNA معمولا از مس یا آلیاژ مس ساخته شده است. مس یک رسانای خوب الکتریسیته است که به کاهش تضعیف کمک می کند. هادی بیرونی که به عنوان سپر نیز شناخته می شود، برای محافظت از هادی داخلی در برابر تداخل الکترومغناطیسی خارجی استفاده می شود. یک محافظ خوب همچنین می تواند با جلوگیری از نشت سیگنال به کاهش VSWR کمک کند.

ماده دی الکتریک بین هادی های داخلی و خارجی نیز در خواص الکتریکی کابل نقش دارد. مواد دی الکتریک مختلف دارای ثابت های دی الکتریک متفاوتی هستند که می تواند بر امپدانس مشخصه، تضعیف و پایداری فاز کابل تأثیر بگذارد. به عنوان مثال، کابل هایی با مواد دی الکتریک پایین، مانند PTFE (پلی تترا فلوئورواتیلن)، نسبت به کابل هایی با مواد ثابت دی الکتریک بالا، میرایی کمتر و پایداری فاز بهتری دارند.

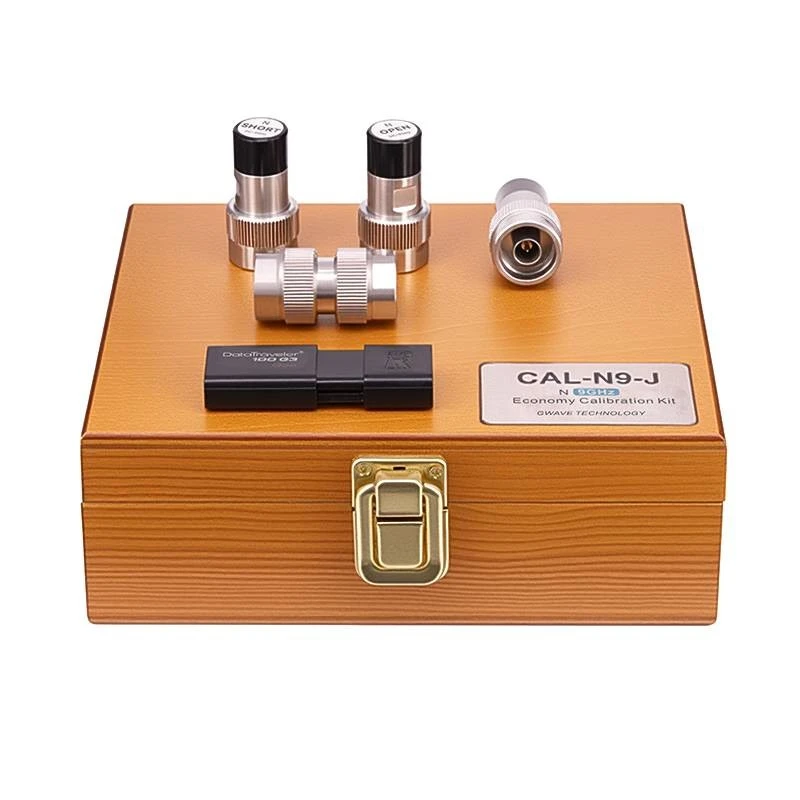

وقتی صحبت از حفظ خواص الکتریکی کابل های تست VNA می شود، کالیبراسیون ضروری است. کالیبراسیون کمک می کند تا اطمینان حاصل شود که اندازه گیری های انجام شده با کابل ها دقیق هستند. می توانید استفاده کنیدکیت های کالیبراسیونبرای کالیبره کردن VNA و کابل ها. این کیت ها معمولا شامل مجموعه ای از استانداردهای شناخته شده مانند مدارهای باز، کوتاه و بار هستند. با اندازه گیری این استانداردها با VNA و کابل ها، می توانید خطاهای ناشی از خواص الکتریکی کابل ها را اصلاح کنید.

در نتیجه، ویژگی‌های الکتریکی کابل‌های تست VNA، مانند امپدانس مشخصه، تضعیف، VSWR، پایداری فاز، همگی برای آزمایش و اندازه‌گیری دقیق بسیار مهم هستند. به عنوان یک تامین کننده، من اهمیت این ویژگی ها را درک می کنم و متعهد به ارائه کابل های تست VNA با کیفیت بالا هستم که نیازهای شما را برآورده می کند. چه بر روی یک پروژه در مقیاس کوچک کار کنید یا یک برنامه صنعتی در مقیاس بزرگ، داشتن کابل های تست VNA مناسب می تواند تفاوت بزرگی در دقت و قابلیت اطمینان اندازه گیری های شما ایجاد کند.

اگر علاقه مند به خرید کابل های تست VNA هستید یا در مورد خواص الکتریکی آنها سوالی دارید، می توانید با ما تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم تا بهترین کابل ها را برای نیازهای خاص خود پیدا کنید. بیایید با هم کار کنیم تا مطمئن شویم که فرآیندهای تست و اندازه گیری شما تا حد امکان دقیق و کارآمد هستند!

مراجع:

• "طراحی مدار RF و مایکروویو برای کاربردهای بی سیم" توسط کریس بوویک
• "نظریه آنتن: تجزیه و تحلیل و طراحی" توسط کنستانتین A. Balanis
