تفاوت بین سیرکولاتورهای RF یکپارچه و هیبریدی چیست؟

در حوزه فناوری فرکانس رادیویی (RF)، سیرکولاتورها نقش مهمی در مدیریت جریان سیگنال‌های RF دارند. آنها دستگاه های غیرفعال غیر متقابلی هستند که به سیگنال ها اجازه می دهند در یک جهت خاص در اطراف پورت ها حرکت کنند. دو نوع رایج سیرکولاتور RF، گردشگرهای یکپارچه و هیبریدی هستند. من به عنوان یک تامین کننده سیرکولاتورهای RF از نزدیک شاهد ویژگی ها و کاربردهای منحصر به فرد این دو نوع بوده ام و در این وبلاگ به تفاوت های آنها می پردازم.

1. طراحی سازه

سیرکولاتورهای RF یکپارچه

سیرکولاتورهای RF یکپارچه به عنوان یک واحد منفرد و یکپارچه ساخته می شوند. اجزای اصلی، مانند مواد فریت، مدارهای میکرو نواری یا نواری، و ساختارهای مغناطیسی، بر روی یک بستر واحد ساخته می‌شوند. این ساخت و ساز یک تکه چندین مزیت دارد. اولاً، سطح بالایی از پایداری مکانیکی را فراهم می کند. از آنجایی که تمام اجزاء بخشی از یک ساختار واحد هستند، خطر ناهماهنگی یا خرابی مکانیکی ناشی از ارتعاشات یا ضربه های خارجی کمتر است.

ثانیاً، طراحی جمع و جور سیرکولاتورهای یکپارچه، آنها را برای کاربردهایی که فضا در آنها عالی است، ایده آل می کند. به عنوان مثال، در دستگاه‌های ارتباطی فاکتور کوچک مانند رادیوهای دستی یا سیستم‌های رادار مینیاتوری، سیرکولاتور یکپارچه می‌تواند به راحتی در فضای محدود موجود ادغام شود.

سیرکولاتورهای RF هیبریدی

از طرف دیگر، سیرکولاتورهای هیبریدی RF با ترکیب چندین جزء مجزا ساخته می شوند. این اجزا می توانند شامل عناصر فریت جداگانه، کانکتورها و بردهای مدار چاپی باشند. ماهیت مدولار سیرکولاتورهای هیبریدی باعث انعطاف پذیری بیشتر در طراحی می شود. مهندسان می توانند انواع مختلفی از مواد فریت، اتصالات و پیکربندی مدار را بر اساس نیازهای خاص برنامه انتخاب کنند.

با این حال، این ماژولار بودن دارای معایبی نیز می باشد. اجزای متعدد باید به دقت مونتاژ شوند، که خطر ناهماهنگی را افزایش می دهد. یک ناهماهنگی کوچک در طول فرآیند مونتاژ می تواند به طور قابل توجهی عملکرد سیرکولاتور را کاهش دهد، مانند افزایش تلفات درج یا کاهش جداسازی.

2. ویژگی های عملکرد

از دست دادن درج

تلفات درج یک پارامتر عملکرد حیاتی برای سیرکولاتورهای RF است، زیرا نشان دهنده میزان توان سیگنالی است که با عبور سیگنال از سیرکولاتور از بین می رود. سیرکولاتورهای یکپارچه معمولاً در مقایسه با سیرکولاتورهای هیبریدی افت ورودی کمتری دارند. طراحی یکپارچه سیرکولاتورهای یکپارچه تعداد واسط ها و ناپیوستگی ها در مسیر سیگنال را کاهش می دهد و در نتیجه تضعیف سیگنال کمتری ایجاد می کند.

در کاربردهایی که قدرت سیگنال بسیار مهم است، مانند فرستنده‌های RF با توان بالا، افت کمتر درج در سیرکولاتورهای یکپارچه می‌تواند به حفظ یکپارچگی سیگنال ارسالی کمک کند. به عنوان مثال، در یک سیستم ارتباطی ماهواره ای، یک سیرکولاتور یکپارچه می تواند اطمینان حاصل کند که سیگنال RF با قدرت بالا از فرستنده با حداقل تلفات به آنتن می رسد.

سیرکولاتورهای هیبریدی، به دلیل ساختار مجزای اجزای خود، ممکن است تلفات درج بیشتری داشته باشند. رابط بین اجزای مختلف می تواند باعث انعکاس و پراکندگی سیگنال شود که منجر به تلفات انرژی اضافی می شود. با این حال، با طراحی دقیق و انتخاب اجزای با کیفیت بالا، اتلاف درج سیرکولاتورهای هیبریدی را می توان تا حد قابل قبولی برای بسیاری از کاربردها به حداقل رساند.

انزوا

ایزوله یکی دیگر از معیارهای مهم عملکرد است که توانایی سیرکولاتور را در جلوگیری از نشت سیگنال بین پورت های غیر مجاور اندازه گیری می کند. سیرکولاتورهای یکپارچه معمولاً عملکرد ایزولاسیون خوبی را ارائه می دهند. ساختار یکپارچه به مهار میدان های مغناطیسی و کاهش اتصال بین پورت ها کمک می کند.

در یک سیستم ارتباطی، ایزوله بالا برای جلوگیری از تداخل بین مسیرهای سیگنال مختلف ضروری است. به عنوان مثال، در یک سیستم فرستنده و گیرنده، سیرکولاتور باید فرستنده را از گیرنده جدا کند تا از تداخل خود جلوگیری کند. سیرکولاتورهای یکپارچه می توانند به طور مؤثری به این ایزوله دست یابند و از عملکرد صحیح فرستنده گیرنده اطمینان حاصل کنند.

سیرکولاتورهای هیبریدی نیز می توانند ایزولاسیون بالایی داشته باشند، اما نیاز به طراحی و تنظیم دقیق تری دارد. اجزای گسسته باید مرتب و بهینه شوند تا اتصال بین پورت ها به حداقل برسد. در برخی موارد، برای بهبود عملکرد جداسازی سیرکولاتورهای هیبریدی، ممکن است به اجزای محافظ یا فیلتر اضافی نیاز باشد.

پاسخ فرکانس

سیرکولاتورهای یکپارچه اغلب پاسخ فرکانسی محدودتری نسبت به سیرکولاتورهای هیبریدی دارند. طراحی یکپارچه سیرکولاتورهای یکپارچه برای یک محدوده فرکانس خاص در طول فرآیند تولید بهینه شده است. هنگامی که ساخته شد، تغییر پاسخ فرکانسی یک سیرکولاتور یکپارچه می تواند چالش برانگیز باشد.

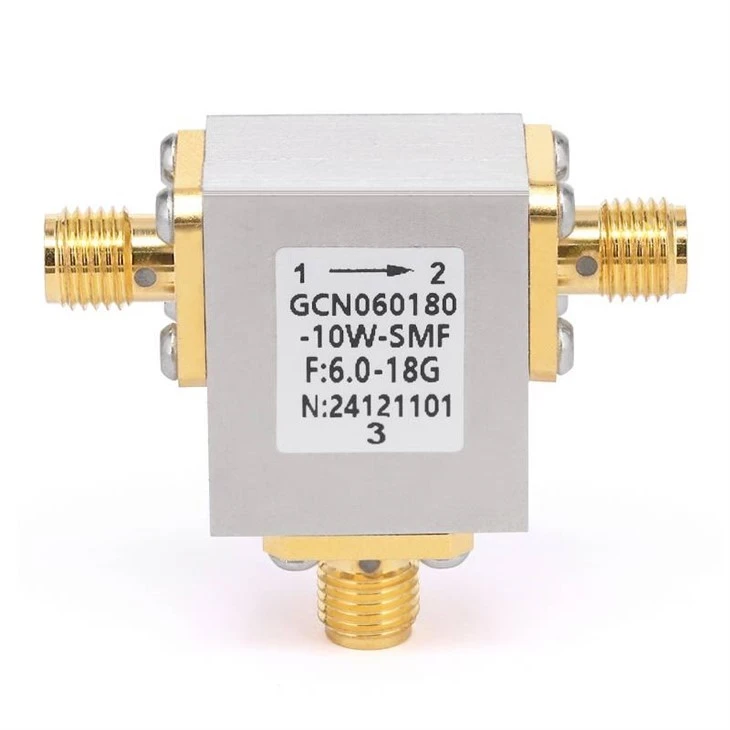

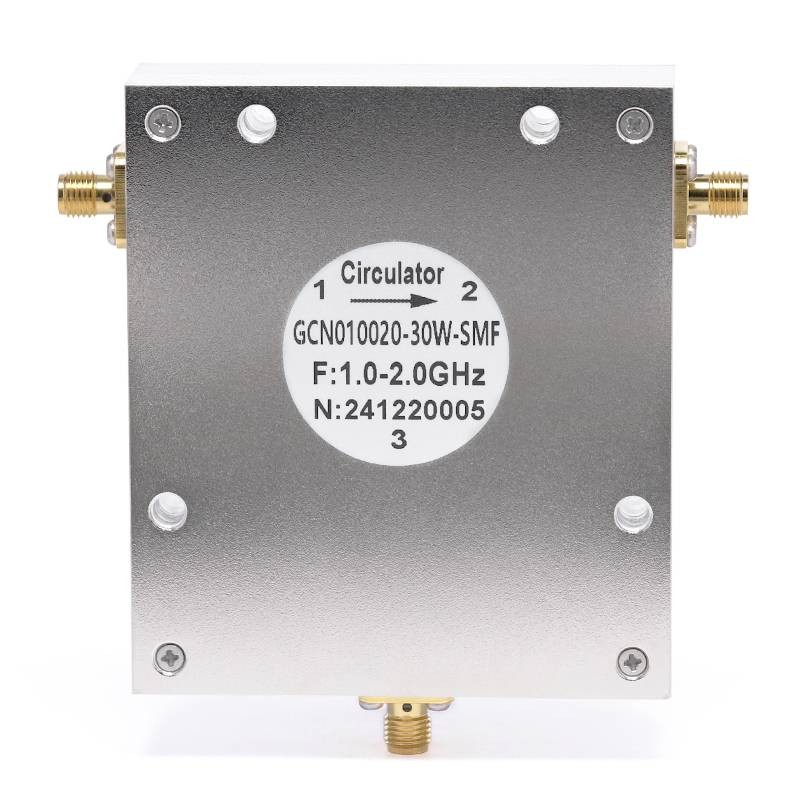

سیرکولاتورهای هیبریدی با طراحی مدولار خود، انعطاف پذیری بیشتری در پاسخ فرکانسی ارائه می دهند. مهندسان می توانند مواد فریت و پیکربندی مدارهای مختلف را برای دستیابی به محدوده فرکانس وسیع تری انتخاب کنند. به عنوان مثال، اگر یک برنامه کاربردی به یک سیرکولاتور نیاز دارد که در یک باند فرکانس وسیع کار کند، یک سیرکولاتور هیبریدی می تواند برای برآورده کردن این نیاز طراحی شود. ما انواع سیرکولاتورها را با محدوده فرکانس های مختلف ارائه می دهیم، مانندسیرکولاتورهای کواکسیال RF 26.5 گیگاهرتز،سیرکولاتورهای کواکسیال RF 40 گیگاهرتز، وسیرکولاتورهای کواکسیال RF 18 گیگاهرتز.

3. هزینه و ملاحظات ساخت

هزینه

تولید سیرکولاتورهای یکپارچه معمولاً گرانتر از سیرکولاتورهای هیبریدی است. فرآیند ساخت سیرکولاتورهای یکپارچه شامل تکنیک‌های پیشرفته ساخت نیمه‌رسانا، مانند فوتولیتوگرافی و رسوب لایه نازک است. این فرآیندها نیازمند تجهیزات تخصصی و محیط های اتاق تمیز است که هزینه تولید را افزایش می دهد.

سیرکولاتورهای هیبریدی که از اجزای مجزا تشکیل شده اند، می توانند مقرون به صرفه تر باشند. قطعات را می توان از تامین کنندگان مختلف تهیه کرد و فرآیند مونتاژ نسبتاً ساده است. این باعث می شود گردشگرهای هیبریدی برای کاربردهای حساس به هزینه گزینه جذاب تری باشند.

پیچیدگی تولید

ساخت سیرکولاتورهای یکپارچه فرآیندی پیچیده و بسیار تخصصی است. این نیاز به کنترل دقیق پارامترهای ساخت برای اطمینان از عملکرد ثابت سیرکولاتورها دارد. هر گونه انحراف در فرآیند تولید می تواند منجر به تغییرات قابل توجهی در عملکرد سیرکولاتورهای یکپارچه شود.

سیرکولاتورهای هیبریدی، اگرچه نیاز به مونتاژ دقیق دارند، پیچیدگی تولید نسبتاً کمتری دارند. قطعات گسسته را می توان به راحتی آزمایش کرد و در صورت لزوم در طول فرآیند مونتاژ جایگزین کرد. این امر باعث انعطاف بیشتر در فرآیند تولید می شود و می تواند زمان تولید را کاهش دهد.

4. برنامه های کاربردی

سیرکولاتورهای RF یکپارچه

سیرکولاتورهای RF یکپارچه معمولاً در برنامه‌هایی استفاده می‌شوند که عملکرد بالا، اندازه فشرده و قابلیت اطمینان مورد نیاز است. در کاربردهای نظامی و هوافضا، مانند سیستم های راداری و ماهواره های ارتباطی، گردشگرهای یکپارچه به دلیل عملکرد عالی و قابلیت اطمینان بالا ترجیح داده می شوند. اندازه جمع و جور سیرکولاتورهای یکپارچه همچنین آنها را برای استفاده در دستگاه های ارتباطی قابل حمل و سیستم های RF مینیاتوری مناسب می کند.

سیرکولاتورهای RF هیبریدی

سیرکولاتورهای RF هیبریدی کاربردهای گسترده ای در سیستم های ارتباطی تجاری مانند ایستگاه های پایه سلولی و روترهای Wi-Fi پیدا می کنند. مقرون به صرفه بودن و انعطاف پذیری در طراحی آنها را به انتخابی محبوب برای این برنامه ها تبدیل کرده است. علاوه بر این، در پروژه های تحقیق و توسعه که ممکن است الزامات فرکانس تغییر کند، سیرکولاتورهای هیبریدی را می توان به راحتی تغییر داد تا نیازهای جدید را برآورده کند.

نتیجه گیری

به طور خلاصه، سیرکولاتورهای RF یکپارچه و هیبریدی از نظر طراحی ساختاری، ویژگی‌های عملکرد، هزینه و کاربردها تفاوت‌های مشخصی دارند. سیرکولاتورهای یکپارچه عملکرد بالا، اندازه فشرده و قابلیت اطمینان بالا را ارائه می دهند، اما با هزینه بالاتر و انعطاف پذیری فرکانس محدود ارائه می شوند. از سوی دیگر، سیرکولاتورهای هیبریدی، انعطاف‌پذیری طراحی، اثربخشی هزینه، و پاسخ فرکانسی گسترده‌تر را به قیمت عملکرد پایین‌تر و پیچیدگی مونتاژ بالاتر ارائه می‌کنند.

به عنوان یک تامین کننده سیرکولاتورهای RF، ما نیازهای متنوع مشتریان خود را درک می کنیم. چه به یک سیرکولاتور یکپارچه با کارایی بالا برای کاربردهای حیاتی نیاز داشته باشید یا یک سیرکولاتور هیبریدی مقرون به صرفه برای یک پروژه تجاری، ما می توانیم راه حل مناسبی را به شما ارائه دهیم. اگر به سیرکولاتورهای RF ما علاقه مند هستید یا نیازهای خاصی برای پروژه خود دارید، لطفاً برای گفتگوی دقیق و مذاکره خرید با ما تماس بگیرید.
