تفاوت بین بارهای RF کواکسیال و موجبر چیست؟

سلام! به عنوان تامین کننده بارهای RF، سوالات زیادی در مورد تفاوت بارهای RF کواکسیال و موجبر وجود دارد. بنابراین، فکر کردم یک لحظه وقت بگذارم تا همه چیز را برای شما به روشی که به راحتی قابل درک باشد، توضیح دهم.

ابتدا اجازه دهید در مورد اینکه بارهای RF چیست صحبت کنیم. به عبارت ساده، بارهای RF اجزایی هستند که در سیستم های فرکانس رادیویی (RF) برای جذب توان RF استفاده می شوند. آنها به گونه ای طراحی شده اند که امپدانس سیستمی را که به آن متصل هستند تقلید کنند، بنابراین می توانند بدون ایجاد انعکاس برق را از بین ببرند.

بارهای RF کواکسیال

بارهای RF کواکسیال بسیار رایج هستند و برای مدت طولانی وجود داشته اند. آنها از کابل های کواکسیال به عنوان رسانه انتقال استفاده می کنند. کابل های کواکسیال از یک هادی مرکزی، یک لایه عایق، یک محافظ فلزی و یک ژاکت بیرونی تشکیل شده اند.

یکی از مزایای بزرگ بارهای RF کواکسیال انعطاف پذیری آنهاست. آنها را می توان به راحتی خم کرد و در اطراف سایر اجزای یک سیستم قرار داد. این آنها را برای برنامه‌هایی که فضا محدود است یا باید تغییرات سریعی در چیدمان ایجاد کنید عالی می‌کند. به عنوان مثال، در راه اندازی میز تست، می توانید به راحتی بارهای RF کواکسیال را در صورت لزوم جابجا کرده و مجدداً در موقعیت مکانی قرار دهید.

مزیت دیگر محدوده فرکانس وسیع آنهاست. بارهای RF کواکسیال می توانند در طیف وسیعی از فرکانس ها از چند مگاهرتز تا چندین گیگاهرتز کار کنند. این تطبیق پذیری آنها را برای کاربردهای مختلف از جمله مخابرات، سیستم های راداری و شبکه های بی سیم مناسب می کند.

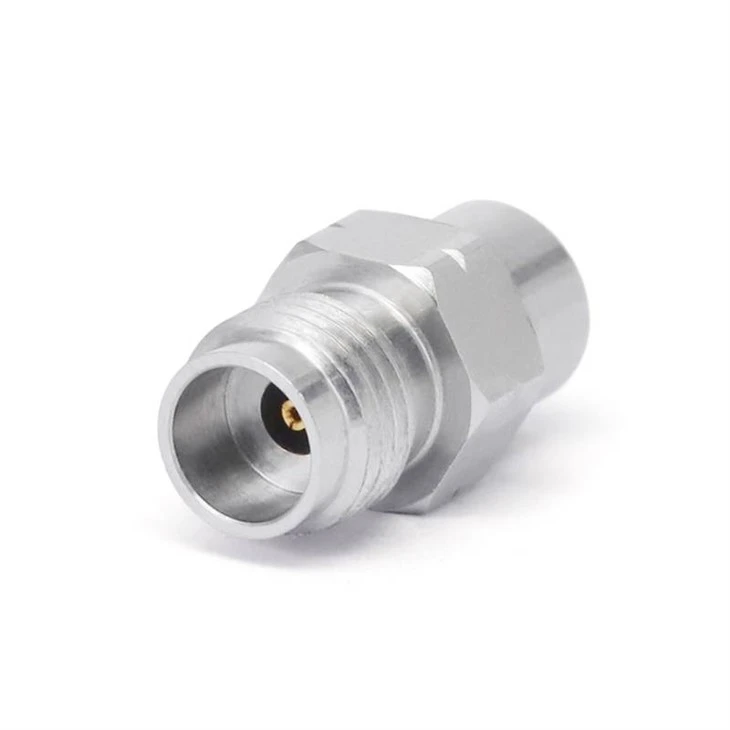

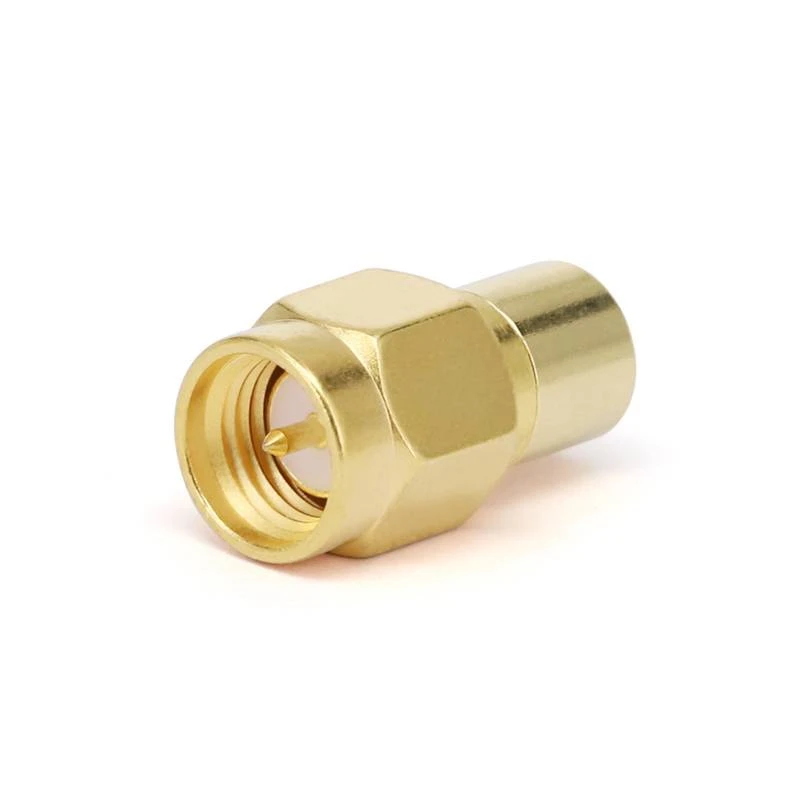

وقتی صحبت از انواع می شود، گزینه های کانکتور متفاوتی برای بارهای RF کواکسیال وجود دارد. برخی از محبوب‌ترین آنها عبارتند از کانکتورهای 2.92 میلی‌متری، 2.4 میلی‌متری و SMA. رابارهای RF 2.92 میلی متریبه دلیل عملکرد فرکانس بالا خود که قادر به کنترل فرکانس های تا 40 گیگاهرتز هستند شناخته شده اند. رابارهای RF 2.4 میلی متریمی تواند حتی بالاتر رود، با محدوده فرکانسی که می تواند تا 50 گیگاهرتز برسد. وبارهای SMA RFمعمولاً در برنامه های با فرکانس پایین تر، معمولاً تا 18 گیگاهرتز استفاده می شوند.

با این حال، بارهای RF کواکسیال نیز محدودیت هایی دارند. آنها در مقایسه با بارهای RF موجبر نسبتاً کمتری دارند. این بدان معنی است که اگر شما نیاز به اتلاف مقدار زیادی از توان RF دارید، بارهای RF کواکسیال ممکن است بهترین انتخاب نباشند. همچنین، با افزایش فرکانس، تلفات در کابل های کواکسیال می تواند قابل توجه تر شود که می تواند بر عملکرد کلی بار تأثیر بگذارد.

بارهای RF موجبر

از سوی دیگر، بارهای RF موجبر از موجبرها به عنوان رسانه انتقال استفاده می کنند. موجبرها لوله های فلزی توخالی هستند که امواج الکترومغناطیسی را هدایت می کنند. آنها معمولاً از موادی مانند برنج، مس یا آلومینیوم ساخته می شوند.

یکی از مزیت های اصلی بارهای RF موجبر توان بالای آنها است. موجبرها می توانند مقادیر بسیار بیشتری از توان RF را در مقایسه با کابل های کواکسیال تحمل کنند. این آنها را برای کاربردهای با قدرت بالا، مانند سیستم‌های راداری پرقدرت و شتاب‌دهنده‌های ذرات، ایده‌آل می‌کند.

بارهای RF موجبر نیز در فرکانس های بالا تلفات کمتری دارند. از آنجایی که امواج الکترومغناطیسی در موجبر توخالی محصور می شوند، اتلاف تشعشع کمتر و تعامل کمتری با محیط اطراف وجود دارد. این باعث عملکرد بهتر در فرکانس های بالا در مقایسه با بارهای RF کواکسیال می شود.

اما بارهای RF موجبر خالی از اشکال نیستند. آنها نسبت به بارهای RF کواکسیال انعطاف پذیری کمتری دارند. موجبرها ساختارهای سفت و سختی هستند و خم کردن یا هدایت آنها در اطراف اجزای دیگر دشوار است. این می تواند نصب و ادغام بارهای RF موجبر را به خصوص در فضاهای تنگ چالش برانگیزتر کند.

محدودیت دیگر محدوده فرکانس باریک آنهاست. موجبرها به گونه ای طراحی شده اند که در یک باند فرکانسی خاص کار کنند و در خارج از این باند، عملکرد آنها به میزان قابل توجهی کاهش می یابد. این بدان معنی است که شما باید اندازه و نوع موجبر مناسب را برای فرکانس مورد نیاز خود با دقت انتخاب کنید.

جدول مقایسه

بیایید تفاوت بین بارهای RF کواکسیال و موجبر را در یک جدول خلاصه کنیم:

برنامه های کاربردی

انتخاب بین بارهای RF کواکسیال و موجبر تا حد زیادی به کاربرد خاص بستگی دارد. برای کاربردهایی که انعطاف پذیری و محدوده فرکانس وسیع مهم است، مانند آزمایش های آزمایشگاهی و سیستم های بی سیم در مقیاس کوچک، بارهای RF کواکسیال اغلب انتخاب ارجح هستند.

از سوی دیگر، برای کاربردهای با قدرت و فرکانس بالا، مانند سیستم‌های راداری در مقیاس بزرگ و ارتباطات ماهواره‌ای، بارهای RF موجبر مناسب‌تر هستند.

کدام یک را باید انتخاب کنید؟

هنگامی که تصمیم می گیرید از کدام نوع بار RF استفاده کنید، باید نیازهای خاص خود را در نظر بگیرید. به میزان توانی که باید اتلاف کنید، محدوده فرکانس سیستمتان، فضای موجود و بودجه خود فکر کنید.

اگر روی پروژه‌ای کار می‌کنید که نیاز به توان محدود و نیاز به انعطاف‌پذیری دارد، بارهای RF کواکسیال یک گزینه عالی هستند. شما می توانید از بین انواع کانکتورها و محدوده فرکانس برای رفع نیازهای خود انتخاب کنید. ما را بررسی کنیدبارهای RF 2.92 میلی متری،بارهای RF 2.4 میلی متری، وبارهای SMA RFبرای گزینه های فرکانس مختلف

اگر با برنامه های پرقدرت و فرکانس بالا سر و کار دارید، بارهای RF موجبر ممکن است راه حلی باشد. اما برای چالش های نصب و نیاز به دقت در انتخاب اندازه موجر مناسب آماده باشید.

برای نیازهای بار RF خود با ما تماس بگیرید

ما درک می کنیم که انتخاب بار RF مناسب می تواند یک تصمیم دشوار باشد. به همین دلیل است که تیم کارشناسان ما اینجا هستند تا به شما کمک کنند. چه هنوز مطمئن نیستید که کدام نوع بار RF برای پروژه شما بهترین است یا سؤالات فنی خاصی دارید، ما فقط یک پیام با شما فاصله داریم. ما می توانیم اطلاعات دقیق محصول، پشتیبانی فنی و حتی راه حل های سفارشی را در صورت نیاز به شما ارائه دهیم. بنابراین، دریغ نکنید که برای تمام نیازهای خود در زمینه خرید بار RF با ما تماس بگیرید. بیایید با هم کار کنیم تا راه حل کامل بار RF را برای برنامه شما پیدا کنیم.

مراجع

• "مهندسی مایکروویو" نوشته دیوید ام پوزار
• "طراحی مدار RF و مایکروویو برای کاربردهای بی سیم" توسط کریس بوویک
