چگونه از بین رفتن کابل های تست VNA را کاهش دهیم؟

در حوزه آزمایش RF و مایکروویو، تحلیلگرهای شبکه برداری (VNAs) نقشی محوری دارند. کابل‌های تست VNA اجزای ضروری در این تنظیمات تست هستند، زیرا VNA را به دستگاه تحت آزمایش (DUT) متصل می‌کنند. با این حال، یکی از چالش‌های رایجی که مهندسان و تکنسین‌ها با آن مواجه هستند، از بین رفتن این کابل‌ها است. از دست دادن درج می تواند به طور قابل توجهی بر دقت نتایج آزمایش تأثیر بگذارد و منجر به اندازه گیری های نادرست و نتایج بالقوه ناقص شود. به عنوان یک تامین کننده کابل های تست VNA، ما اهمیت به حداقل رساندن تلفات درج را درک می کنیم، و در این وبلاگ، چندین استراتژی موثر برای دستیابی به این هدف را بررسی خواهیم کرد.

درک از دست دادن درج

قبل از پرداختن به روش‌های کاهش از دست دادن درج، بسیار مهم است که بدانیم چیست. از دست دادن درج کاهش قدرت سیگنال است که زمانی رخ می دهد که یک دستگاه، مانند یک کابل، به یک خط انتقال وارد شود. در زمینه کابل های تست VNA، در درجه اول توسط دو عامل ایجاد می شود: از دست دادن هادی و از دست دادن دی الکتریک.

از دست دادن هادی به دلیل مقاومت هادی های کابل است. هنگامی که سیگنال از طریق هادی ها عبور می کند، مقداری از انرژی الکتریکی به گرما تبدیل می شود و در نتیجه قدرت سیگنال از بین می رود. از طرف دیگر، از دست دادن دی الکتریک به دلیل خواص الکتریکی مواد عایق کابل رخ می دهد. هنگامی که یک میدان الکتریکی متناوب به دی الکتریک اعمال می شود، مقداری انرژی به صورت گرما تلف می شود و منجر به از دست دادن سیگنال بیشتر می شود.

انتخاب کابل مناسب

یکی از اساسی ترین مراحل در کاهش تلفات درج، انتخاب کابل مناسب برای برنامه است. انواع مختلف کابل ها ویژگی های متفاوتی دارند و انتخاب مناسب می تواند تفاوت قابل توجهی در عملکرد از دست دادن درج ایجاد کند.

• نوع کابل: کابل های کواکسیال رایج ترین نوع کابل های تست VNA هستند. آنها به اشکال مختلف مانند نیمه سفت، انعطاف پذیر و نیمه انعطاف پذیر هستند. کابل‌های نیمه صلب معمولاً در مقایسه با کابل‌های انعطاف‌پذیر تلفات ورودی کمتری دارند، زیرا ساختار فیزیکی پایدارتری دارند که نشت و تضعیف سیگنال را کاهش می‌دهد. با این حال، انعطاف پذیری کمتری دارند و نصب آنها دشوارتر است. از سوی دیگر، کابل‌های انعطاف‌پذیر، راحت‌تر به کار می‌روند، اما ممکن است تلفات ورودی کمی بیشتر داشته باشند. هنگامی که برنامه به انعطاف پذیری بالا نیاز دارد، کابل های نیمه انعطاف پذیر می توانند مصالحه خوبی باشند و تعادلی بین انعطاف پذیری و اتلاف کم درج ایجاد کنند.
• اندازه کابل: اندازه کابل نیز بر روی افت ورودی تاثیر می گذارد. کابل های با قطر بزرگتر معمولاً تلفات ورودی کمتری دارند زیرا مقاومت کمتری در هادی ها و تلفات دی الکتریک کمتری دارند. به عنوان مثال، یک کابل کواکسیال 7/8 اینچی معمولاً تلفات ورودی کمتری نسبت به کابل 1/2 اینچی در همان فرکانس دارد. با این حال، کابل‌های بزرگ‌تر نیز سنگین‌تر و گران‌تر هستند، بنابراین باید بین عملکرد و عملی بودن تعادل برقرار شود.
• مواد کابل: مواد به کار رفته در ساخت کابل می تواند تاثیر بسزایی در افت ورودی داشته باشد. هادی های باکیفیت، مانند مس یا مس با روکش نقره، مقاومت کمتری دارند و در نتیجه اتلاف هادی کمتری دارند. به طور مشابه، استفاده از مواد دی الکتریک کم تلفات، مانند PTFE (پلی تترا فلوئورواتیلن)، می تواند تلفات دی الکتریک را کاهش دهد. هنگام انتخاب کابل، مهم است که کیفیت مواد استفاده شده در ساخت آن را در نظر بگیرید. شما می توانید طیف گسترده ای از کیفیت بالا را پیدا کنیدکابل های تست VNAدر وب سایت ما، که با بهترین مواد برای به حداقل رساندن ضرر درج طراحی شده اند.

نصب صحیح کابل

حتی اگر کابل مناسب را انتخاب کنید، نصب نادرست همچنان می‌تواند منجر به افزایش تلفات درج شود. در اینجا چند نکته کلیدی وجود دارد که باید در هنگام نصب کابل به آنها توجه کنید:

• از خم شدن تیز خودداری کنید: خم شدن بیش از حد یک کابل می تواند باعث تغییر شکل ساختار داخلی کابل شود و منجر به افزایش اتلاف سیگنال شود. حداقل شعاع خم شدن کابل توسط سازنده مشخص شده است و رعایت این مشخصات در هنگام نصب بسیار مهم است. به عنوان مثال، اگر حداقل شعاع خمش یک کابل 10 برابر قطر کابل مشخص شده باشد، کابل نباید با شعاع کمتر از این مقدار خم شود.
• اتصالات امن: اتصالات کابل شل یا ضعیف می تواند باعث از بین رفتن اضافی درج شود. مهم است که اطمینان حاصل شود که کانکتورها به درستی سفت شده اند و هیچ کثیفی یا زباله روی سطوح کانکتور وجود ندارد. قبل از ایجاد اتصال، پین‌ها و سوکت‌های اتصال را با یک ماده تمیزکننده مناسب تمیز کنید تا هر گونه آلودگی پاک شود.
• کاهش طول کابل: هر چه کابل طولانی تر باشد، تلفات درج بیشتر می شود. بنابراین، توصیه می شود از کوتاه ترین کابل ممکن برای برنامه استفاده کنید. با این حال، مطمئن شوید که کابل به اندازه کافی بلند باشد تا به DUT برسد، بدون اینکه بیش از حد کشیده یا خم شود.

تعمیر و نگهداری کابل

نگهداری منظم کابل برای حفظ حداقل تلفات کابل ضروری است. با گذشت زمان، کابل ها ممکن است به دلیل عوامل محیطی، استرس مکانیکی، یا سایش و پارگی معمولی آسیب ببینند. در اینجا چند نکته نگهداری وجود دارد:

• به طور منظم بازرسی کنید: کابل ها را به صورت دوره ای برای هر گونه علائم آسیب، مانند بریدگی، ساییدگی یا پیچ خوردگی بررسی کنید. در صورت مشاهده هرگونه آسیب، کابل باید فوراً تعویض شود تا از کاهش بیشتر عملکرد جلوگیری شود.
• به درستی ذخیره کنید: در صورت عدم استفاده، کابل ها باید به درستی نگهداری شوند تا از آسیب جلوگیری شود. کابل ها را به خوبی بپیچانید و در محیطی خشک و تمیز نگهداری کنید. از نگهداری کابل ها در مناطقی که ممکن است در معرض دما، رطوبت یا مواد شیمیایی شدید قرار گیرند، خودداری کنید.

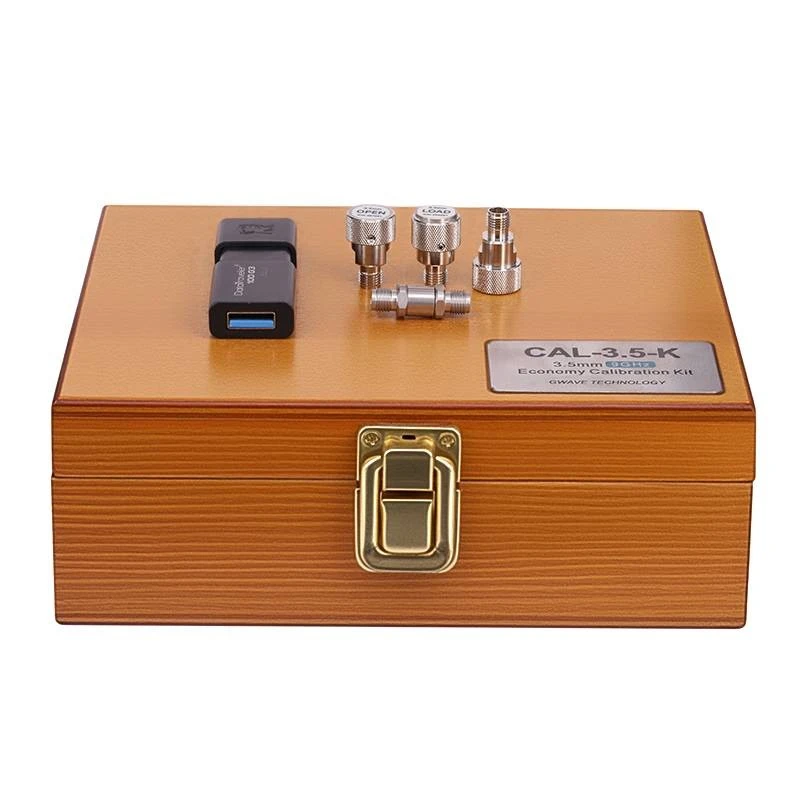

• به طور منظم کالیبره کنید: کالیبراسیون بخش مهمی از نگهداری کابل است. با استفاده از aکیت های کالیبراسیونمی تواند به جبران هرگونه تغییر در ویژگی های کابل در طول زمان کمک کند. کالیبراسیون منظم تضمین می کند که نتایج آزمایش دقیق هستند و از دست دادن درج در محدوده قابل قبول است.

دما و ملاحظات زیست محیطی

دما و شرایط محیطی نیز می‌تواند بر از دست دادن کابل‌های تست VNA تأثیر بگذارد.

• دما: با افزایش دما، مقاومت هادی های کابل نیز افزایش می یابد که منجر به تلفات هادی بیشتر و در نتیجه تلفات ورودی بیشتر می شود. در محیط های با دمای بالا، استفاده از کابل هایی که برای مقاومت در برابر این شرایط طراحی شده اند، مهم است. برخی از کابل ها به طور خاص مهندسی شده اند تا ضرایب مقاومت دمایی پایینی داشته باشند، به این معنی که تلفات درج آنها با تغییرات دما کمتر تغییر می کند.
• رطوبت و رطوبت: رطوبت می تواند به عایق کابل نفوذ کند و باعث خرابی دی الکتریک شود که منجر به افزایش تلفات درج می شود. در محیط های مرطوب، مهم است که از کابل هایی با عایق مقاوم در برابر رطوبت استفاده کنید. علاوه بر این، اطمینان حاصل کنید که کانکتورهای کابل به درستی آب بندی شده اند تا از نفوذ رطوبت جلوگیری شود.

استفاده از تقویت کننده ها و اکولایزرها

در برخی موارد، علیرغم انجام تمام اقدامات فوق، ممکن است از دست دادن درج برای برنامه بسیار زیاد باشد. در چنین شرایطی، استفاده از تقویت کننده ها یا اکولایزرها می تواند راه حل مناسبی باشد.

• تقویت کننده ها: تقویت کننده ها را می توان برای افزایش قدرت سیگنال و جبران افت ورودی استفاده کرد. با این حال، انتخاب یک تقویت کننده با بهره و پهنای باند مناسب برای برنامه بسیار مهم است. علاوه بر این، تقویت‌کننده‌ها می‌توانند نویز ایجاد کنند، بنابراین هنگام انتخاب، باید رقم نویز تقویت‌کننده را در نظر بگیرید.
• اکولایزرها: اکولایزرها وسایلی هستند که می توان از آنها برای تصحیح افت ورودی کابل وابسته به فرکانس استفاده کرد. آنها با تقویت فرکانس هایی که تلفات ورودی بالاتری دارند کار می کنند و در نتیجه پاسخ فرکانسی کابل را صاف می کنند. اکولایزرها می توانند به ویژه در کاربردهایی که نیاز به آزمایش محدوده فرکانس وسیعی دارند مفید باشند.

نتیجه گیری

کاهش اتلاف کابل های تست VNA برای تست دقیق RF و مایکروویو بسیار مهم است. با انتخاب کابل مناسب، نصب صحیح آن، نگهداری منظم آن و در نظر گرفتن عوامل محیطی، می توانید به میزان قابل توجهی تلفات درج را به حداقل برسانید. در برخی موارد، استفاده از تقویت کننده یا اکولایزر نیز ممکن است ضروری باشد. به عنوان تامین کننده کابل های تست VNA، ما متعهد به ارائه کابل ها و راه حل های با کیفیت بالا هستیم تا به شما در دستیابی به بهترین نتایج آزمایش کمک کنیم. اگر سؤالی دارید یا برای انتخاب کابل مناسب برای برنامه خود نیاز به کمک دارید، لطفاً برای تهیه و بحث های بیشتر با ما تماس بگیرید.

مراجع

• «مهندسی RF و مایکروویو» نوشته پوزار، دیوید ام.
• کتاب راهنمای کابل کواکسیال توسط White, JF
