آداپتور SMA
آداپتورهای RF Coaxial RF سری SMA وسیع ترین محدوده کاربرد و بزرگترین تنوع در بین همه سری آداپتور . تقریباً صدها نوع اختیاری وجود دارد . حداکثر فرکانس عملیاتی آن می تواند به 26 {3} 5 GHz {7 .} در میان آنها طراحی شود. محصولات
شرح
معرفی محصول
آداپتورهای RF Coaxial RF سری SMA وسیع ترین محدوده کاربرد و بزرگترین تنوع در بین همه سری آداپتور . تقریباً صدها نوع اختیاری وجود دارد . حداکثر فرکانس عملیاتی آن می تواند به 26 {3} 5 GHz {7 .} در میان آنها طراحی شود. محصولات
مواد تولیدی
هادی بیرونی بدن کانکتور SMA معمولاً از مواد فلزی مانند برنج یا فولاد ضد زنگ ساخته می شود .} این نقش اساسی در محافظت و انتقال سیگنال بازی می کند. ساختار استوانه ای آن را احاطه می کند ، هادی داخلی و دی الکتریک را احاطه می کند ، و این امر باعث می شود که یک مسیر کمبود مقاومت برای جریان کمبود سیگنال بازگردد. انتقال .
سبک بدنه محصول
اتصالات SMA در اشکال مختلف بدن ، از جمله نوع مستقیم ، نوع زاویه راست ،4-}} flange flange mount ، نوع نصب فله و نوع خلاء AirTight Type نوع .
سؤالات متداول تهیه
داده های مشخصات محصول
|
پیکربندی |
|
|
کانکتور 1 نوع |
SMA |
|
کانکتور 1 امپدانس |
50 اهم |
|
اتصال دهنده 1 قطبیت |
استاندارد |
|
کانکتور 2 نوع |
SMA/GPPO/GPO/2.4mm/2.92mm/3.5mm/N/TNC/BNC/SSMC/MMCX/IPEX/SSMA |
|
کانکتور 2 امپدانس |
50 اهم |
|
اتصال 2 قطبیت |
استاندارد |
|
روش نصب اتصال |
هیچ کدام |
|
آداپتور سبک بدن |
فلنج مستقیم/4 سوراخ/فله کوه/زاویه راست/ |
|
اطلاعات مواد |
|
|
تماس مرکزی |
اندود طلای مکعب |
|
تماس بیرونی |
طلای برنجی روکش شده / فولاد ضد زنگ |
|
بدنه |
طلای برنجی روکش شده / فولاد ضد زنگ |
|
دی الکتریک |
PEI/PTFE/شیشه |
|
داده های زیست محیطی |
|
|
دامنه دما |
-55 درجه به +165 درجه |
|
2011/65/EU (ROHS) |
سازگار |
انواع آداپتور SMA
|
آداپتور SMA RF |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|
fr 1- sma-jjs |
|
|
dc -18 ghez |
1.15 |

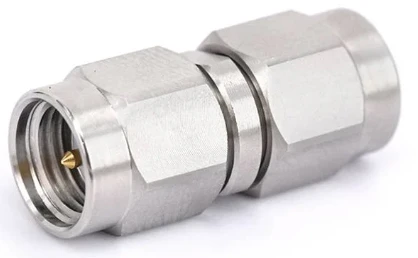

SMA مرد به SMA نر |
|
fr 1- sma-kks |
|
|
dc -18 ghez |
1.15 |

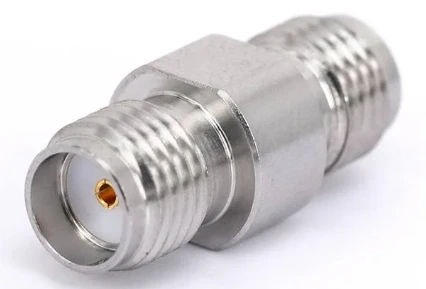

زن SMA به SMA زن |
|

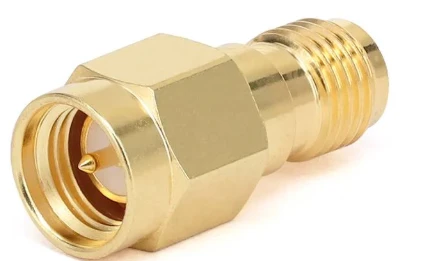

fr 1- sma-jks |
|
|
dc -18 ghez |
1.15 |
SMA مرد به SMA زن |
|

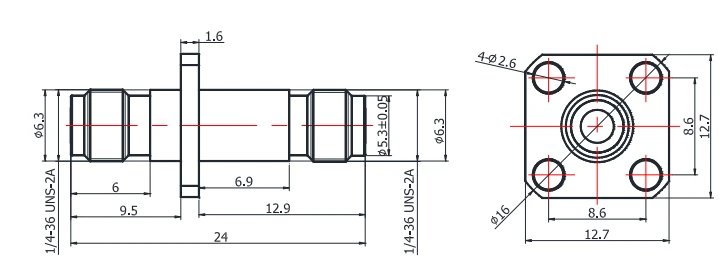

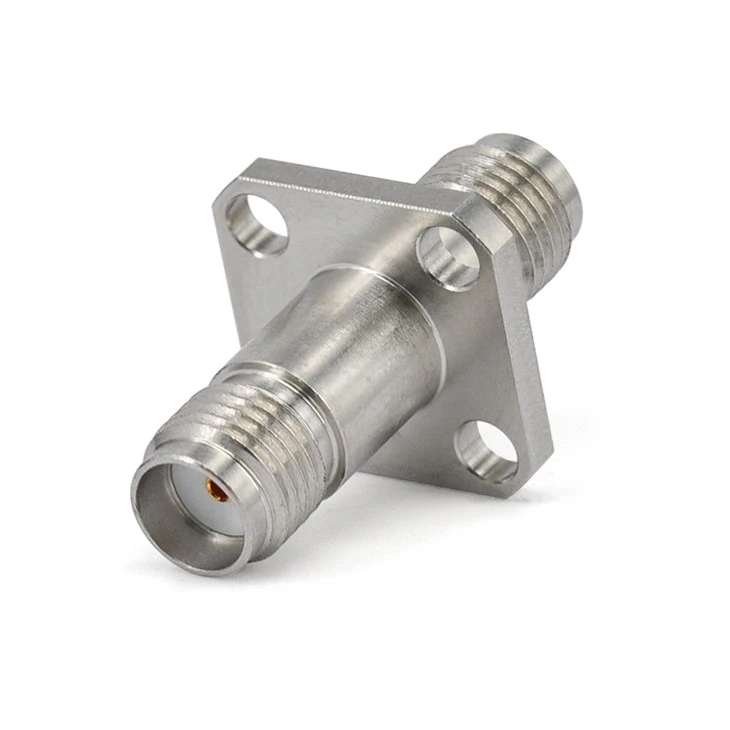

fr 1- sma-kfkg -1 |
|
|
dc -18 ghez |
1.15 |

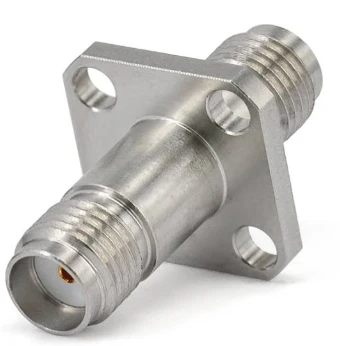

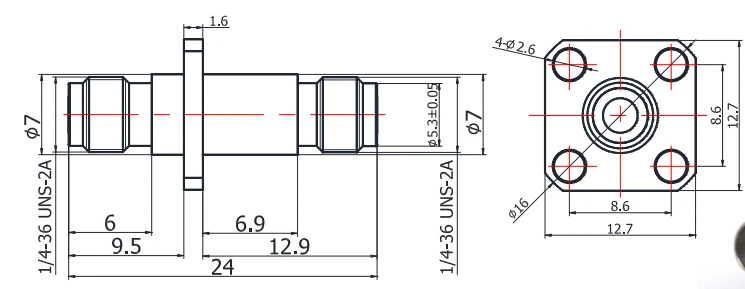

SMA زن به SMA زن با فلنج 4 سوراخ |
|
fr 1- sma-kfkg |
|
|
dc -26.5 ghez |
1.15 |
SMA زن به SMA زن با فلنج 4 سوراخ |
|

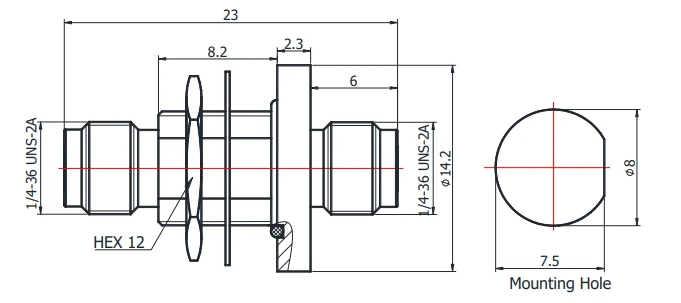

fr 1- sma-kykg -1 |
|
|
dc -26.5 ghez |
1.25 |

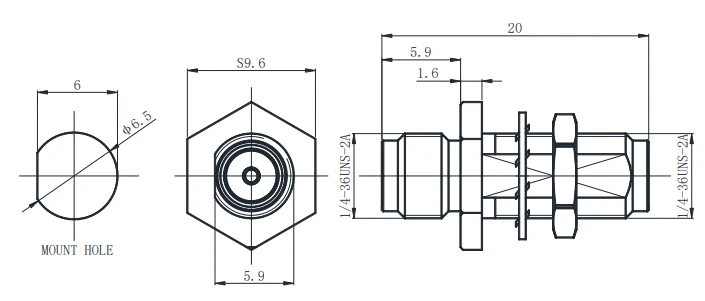

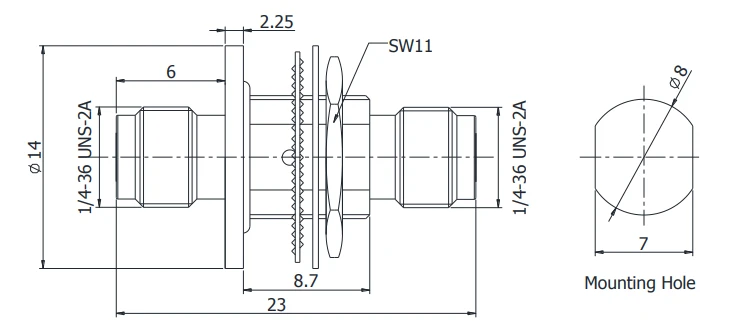

SMA زن به SMA زن با کوه فله |
|
fr 1- sma-jfkg |
|
|
dc -18 ghez |
1.20 |

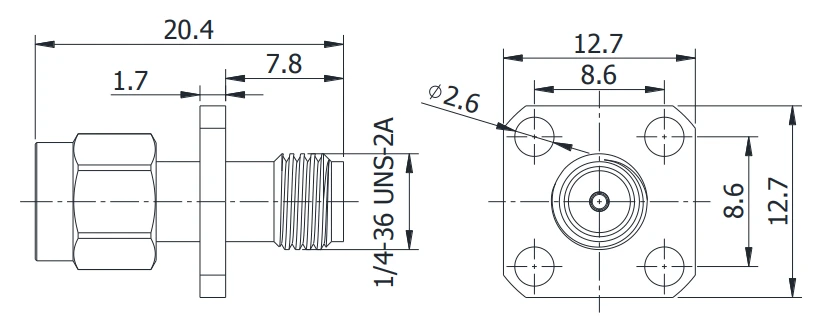

SMA مرد به SMA زن با فلنج 4 سوراخ |
|
fr 1- sma-jwjs -18 g |
|
|
dc -18 ghez |
1.25 |
SMA نر به SMA نر با زاویه راست |
|
fr 1- sma-kwks -18 g |
|
|
dc -18 ghez |
1.25 |
SMA زن به SMA زن با زاویه راست |
|
fr 1- sma-jwks -18 g |
|
|
dc -18 ghez |
1.25 |
SMA مرد به SMA زن با زاویه راست |
|
fr 1-} sma-jk |
|
|
dc -18 ghez |
1.25 |
SMA مرد به SMA زن |
|
fr 1- sma-kk-e |
|
|
dc -18 ghez |
1.25 |
زن SMA به SMA زن |
|
fr 1- sma-kk1 |
|
|
dc -18 ghez |
1.25 |
زن SMA به SMA زن |
|
fr 1- sma-kyk1 |
|
|
dc -18 ghez |
1.25 |
SMA زن به SMA زن با کوه فله |
|
fr 1- smam-kyk |
|
|
dc -18 ghez |
1.35 |

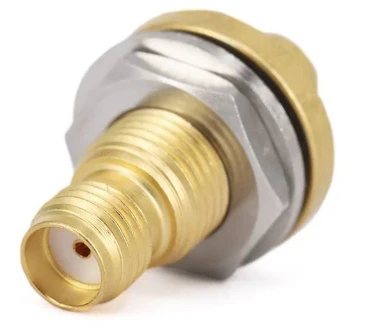

SMA FEMALE TO SMA FEMALE با تنگی و خلاء. |
|
fr 1- qsma/sma-jks |
|
|
dc -18 ghez |
1.25 |

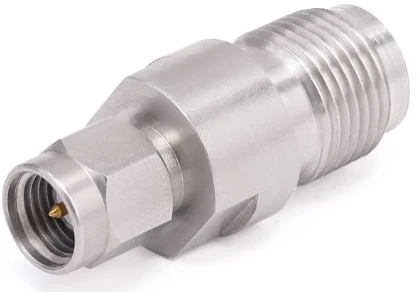

سریع SMA مرد به زن SMA |
|

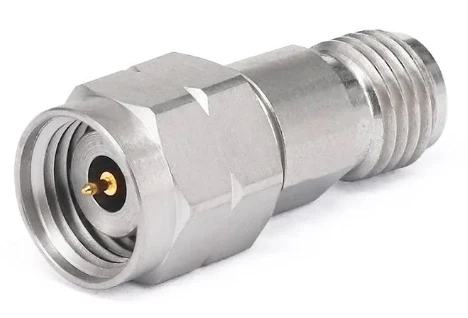

آداپتور RF SMA به 2.4 میلی متر |
|||||
|
اسکی |
نقاشی |
فوکوس |
VSWR |
نوع توضیحات |
|
|

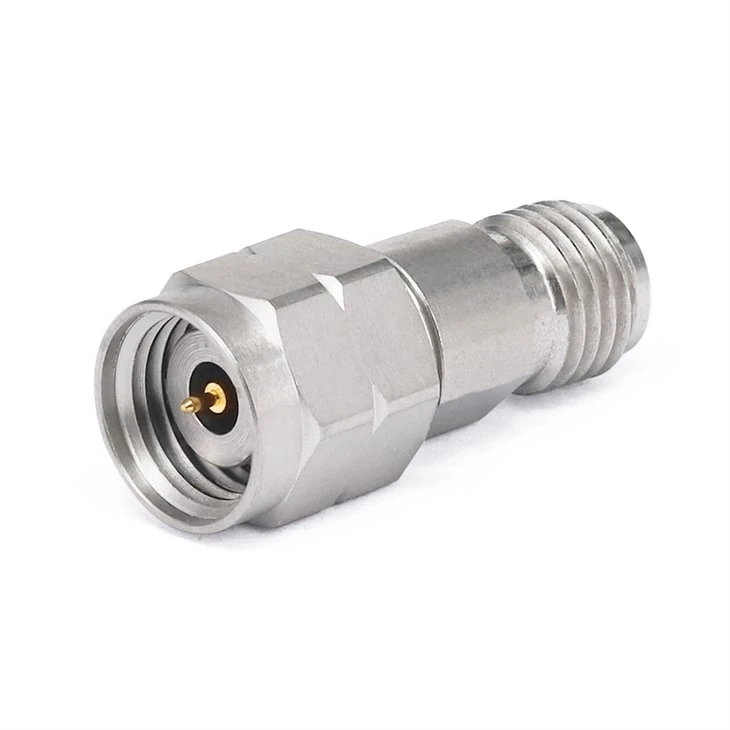

fr 1- sma/2.4- kjs |
|
|
dc -26.5 ghez |
1.15 |
SMA زن به 2.4 میلی متر نر |
|
SMA به 2.92 میلی مترآداپتور RF |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|

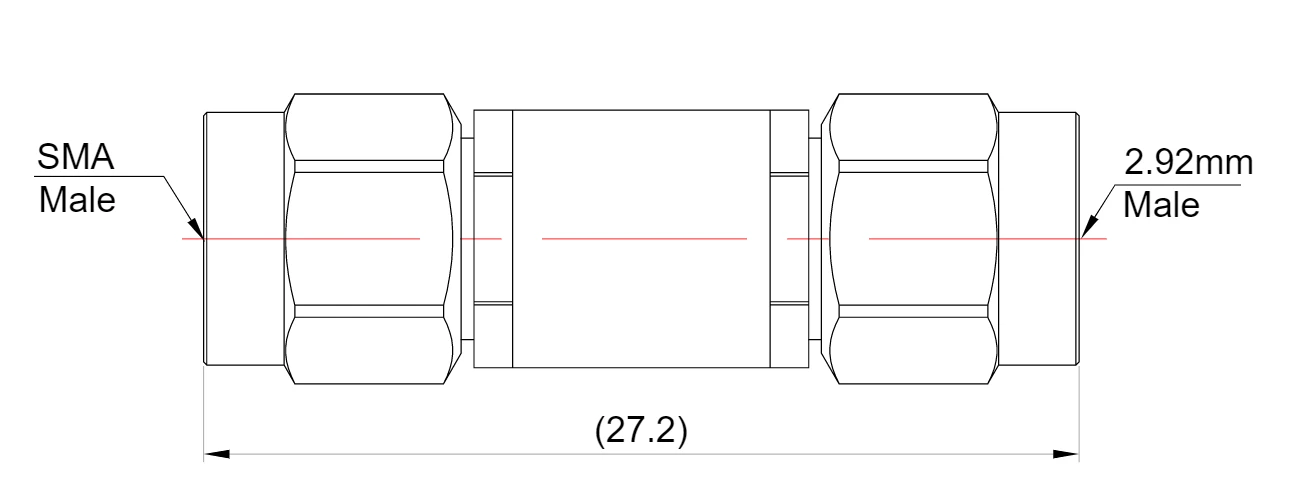

fr 1- sma/2.92- jjs |
|
|
dc -18 ghez |
1.15 |
SMA نر تا 2.92 میلی متر مرد |
|
fr 1- sma/2.92- kks |
|
|
dc -18 ghez |
1.15 |

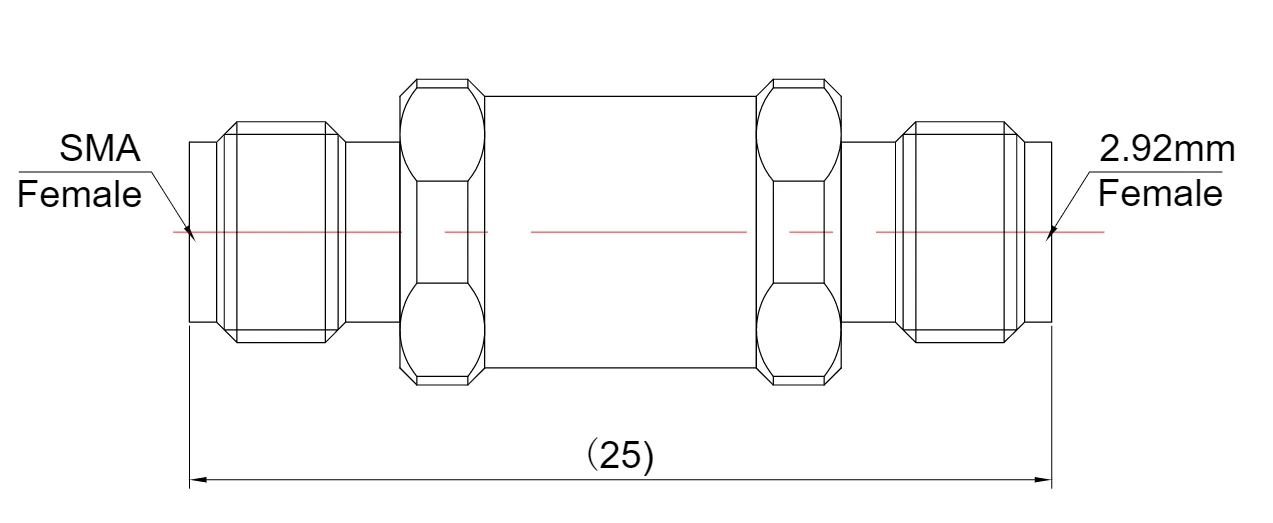

SMA زن به 2.92 میلی متر زن |
|

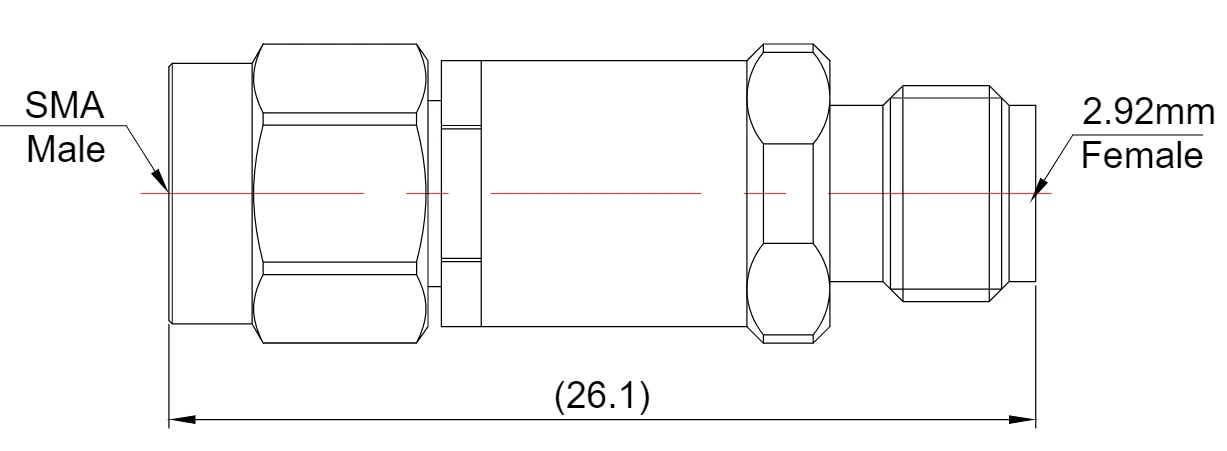

fr 1- sma/2.92- jks |
|
|
dc -18 ghez |
1.15 |
SMA مرد تا 2.92 میلی متر زن |
|

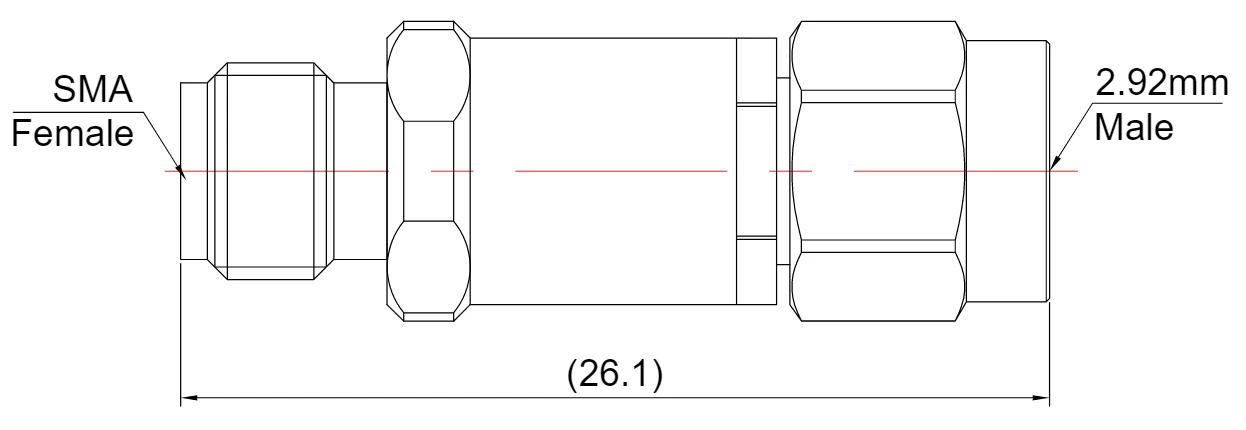

fr 1- sma/2.92- kjs |
|
|
dc -18 ghez |
1.15 |
SMA زن به 2.92 میلی متر نر |
|

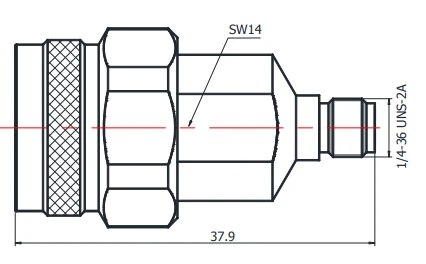

آداپتور SMA به n rf |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|

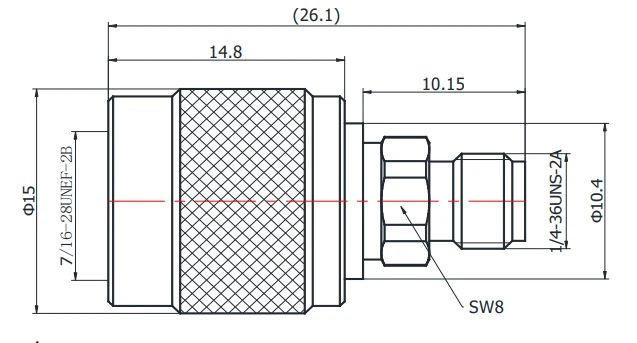

fr 1- n/sma-jjs |
|
|
dc -18 ghez |
1.15 |

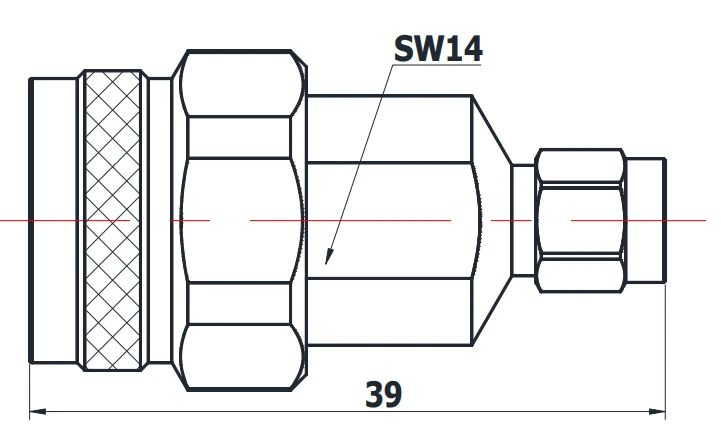

n مرد به SMA نر |
|
fr 1- n/sma-kks |
|
|
dc -18 ghez |
1.15 |
n زن به SMA زن |
|
fr 1- n/sma-jks |
|
|
dc -18 ghez |
1.15 |
n مرد به SMA زن |
|
fr 1- n/sma-kjs |
|
|
dc -18 ghez |
1.15 |
n زن به SMA مرد |
|
fr 1- n/sma-kykg |
|
|
dc -18 ghez |
1.15 |

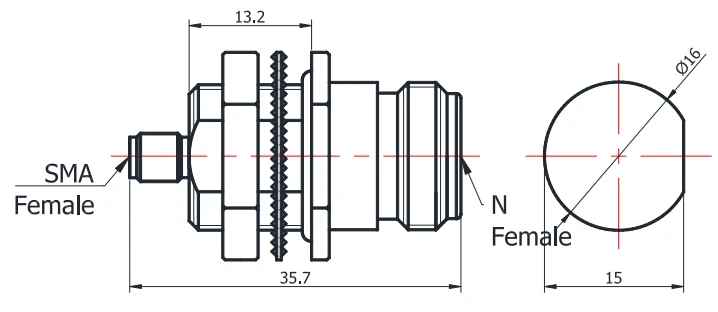

n زن به SMA زن با کوه فله |
|

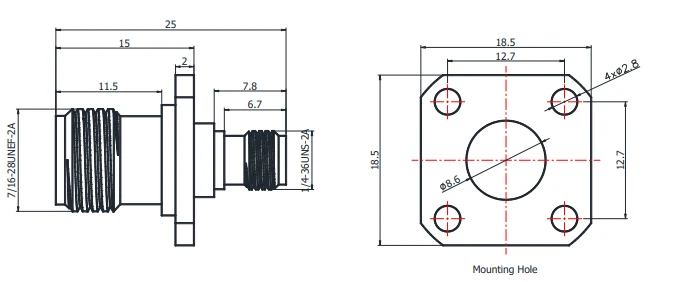

fr 1- n/sma-kfkg |
|
|
dc -18 ghez |
1.15 |

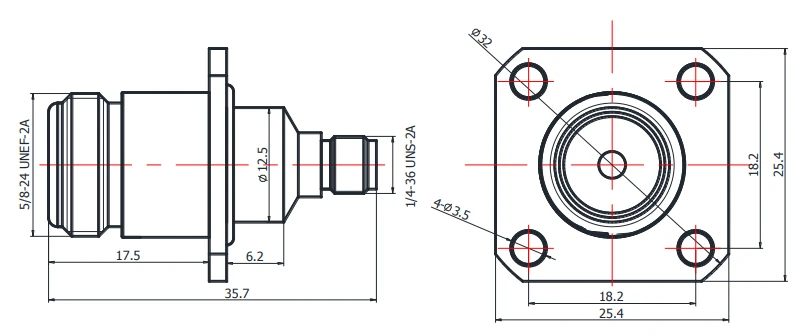

n زن به SMA زن با فلنج 4 سوراخ |
|
آداپتور SMA به TNC RF |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|

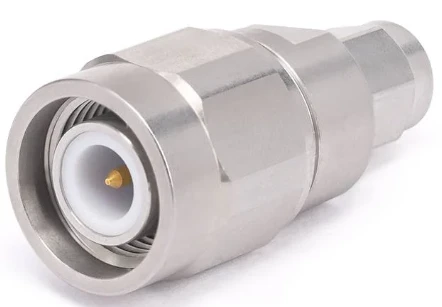

fr 1- tnc/sma-jjs |
|
|
dc -18 ghez |
1.25 |
TNC مرد به SMA نر |
|

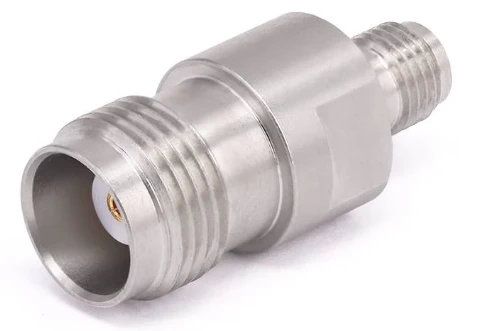

fr 1- tnc/sma-kks |
|
|
dc -18 ghez |
1.25 |
TNC زن به SMA زن |
|
fr 1- tnc/sma-jks |
|
|
dc -18 ghez |
1.25 |
TNC مرد به SMA زن |
|
fr 1- tnc/sma-kjs |
|
|
dc -18 ghez |
1.25 |
TNC زن به SMA مرد |
|
fr 1- tnc/sma-jj |
|
|
dc -3 ghez |
1.25 |
TNC مرد به SMA نر |
|
fr 1- tnc/sma-kk |
|
|
dc -3 ghez |
1.25 |
TNC زن به SMA زن |
|
fr 1- tnc/sma-jk |
|
|
dc -3 ghez |
1.25 |
TNC مرد به SMA زن |
|
fr 1- tnc/sma-kj |
|
|
dc -3 ghez |
1.25 |
TNC زن به SMA مرد |
|

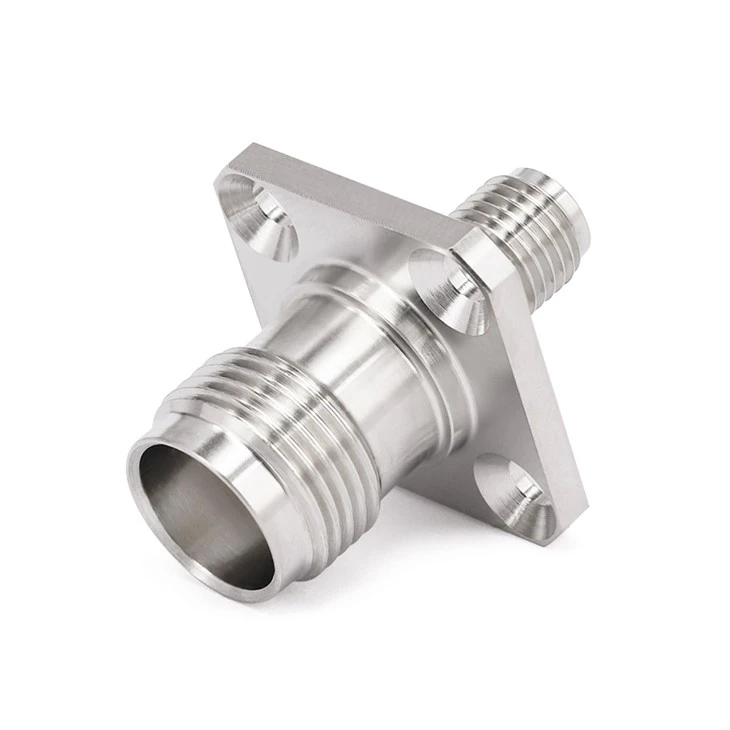

fr 1- tnc/sma-kfk1 |
|
|
dc -4 ghez |
1.25 |
TNC زن به SMA زن با فلنج 4 سوراخ |
|
آداپتور SMA به BNC RF |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|
fr 1- bnc/sma-jjs |
|
|
dc -18 ghez |
1.15 |
BNC مرد به SMA نر |
|
fr 1- bnc/sma-kks |
|
|
dc -18 ghez |
1.15 |
BNC زن به SMA زن |
|
fr 1- bnc/sma-jks |
|
|
dc -18 ghez |
1.15 |
BNC مرد به زن SMA |
|
fr 1- bnc/sma-kjs |
|
|
dc -18 ghez |
1.15 |
BNC زن به SMA مرد |
|
آداپتور RF SMA به GPPO (MINI-SMP) |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|
fr 1- sma/gppo-jj |
|
|
dc -18 ghez |
1.20 |
SMA نر به GPPO نر |
|
fr 1- sma/gppo-kk |
|
|
dc -18 ghez |
1.20 |
SMA زن به GPPO زن |
|
fr 1- sma/gppo-jk |
|
|
dc -18 ghez |
1.20 |
SMA مرد به GPPO زن |
|
fr 1- sma/gppo-kj |
|
|
dc -18 ghez |
1.20 |
SMA زن به GPPO مرد |
|
SMA به GPO (SMP) آداپتور RF |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|
fr 1- sma/gpo-jj |
|
|
dc -18 ghez |
1.20 |
SMA نر به مرد GPO |
|
fr 1- sma/gpo-kk |
|
|
dc -18 ghez |
1.20 |
SMA زن به GPO زن |
|
fr 1- sma/gpo-jk |
|
|
dc -18 ghez |
1.20 |
SMA مرد به GPO زن |
|
fr 1- sma/gpo-kj |
|
|
dc -18 ghez |
1.20 |
SMA زن به GPO مرد |
|
آداپتور SMA به SSMA RF |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|
fr 1- sma/ssma-jj |
|
|
dc -27 ghez |
1.25 |
SMA نر به مرد SSMA |
|
fr 1- sma/ssma-kk |
|
|
dc -6 ghez |
1.25 |
SMA زن به زن SSMA |
|
fr 1- sma/ssma-jk |
|
|
dc -18 ghez |
1.25 |
SMA مرد به زن SSMA |
|
fr 1- sma/ssma-kj |
|
|
dc -18 ghez |
1.25 |
SMA زن به مرد SSMA |
|
آداپتور SMA به SSMC RF |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|
fr 1- sma/ssmc-jj |
|
|
dc -6 ghez |
1.20 |
SMA نر به مرد SSMC |
|
fr 1- sma/ssmc-kk |
|
|
dc -6 ghez |
1.20 |
SMA زن به SSMC زن |
|
fr 1- sma/ssmc-jk |
|
|
dc -6 ghez |
1.20 |
SMA مرد به زن SSMC |
|
fr 1- sma/ssmc-kj |
|
|
dc -6 ghez |
1.20 |
زن SMA به مرد SSMC |
|
آداپتور SMA به MCX RF |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|
fr 1- sma/mmcx-jj |
|
|
dc -6 ghez |
1.20 |
SMA نر به MMCX نر |
|
fr 1- sma/mmcx-kk |
|
|
dc -6 ghez |
1.20 |
زن SMA به MMCX زن |
|
fr 1- sma/mmcx-jk |
|
|
dc -6 ghez |
1.20 |
SMA مرد به MMCX زن |
|
fr 1- sma/mmcx-kj |
|
|
dc -6 ghez |
1.20 |
زن SMA به MMCX نر |
|
آداپتور SMA به IPEX RF |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|
fr 1- sma/ipx 1- jj |
|
|
dc -6 ghez |
1.35 |

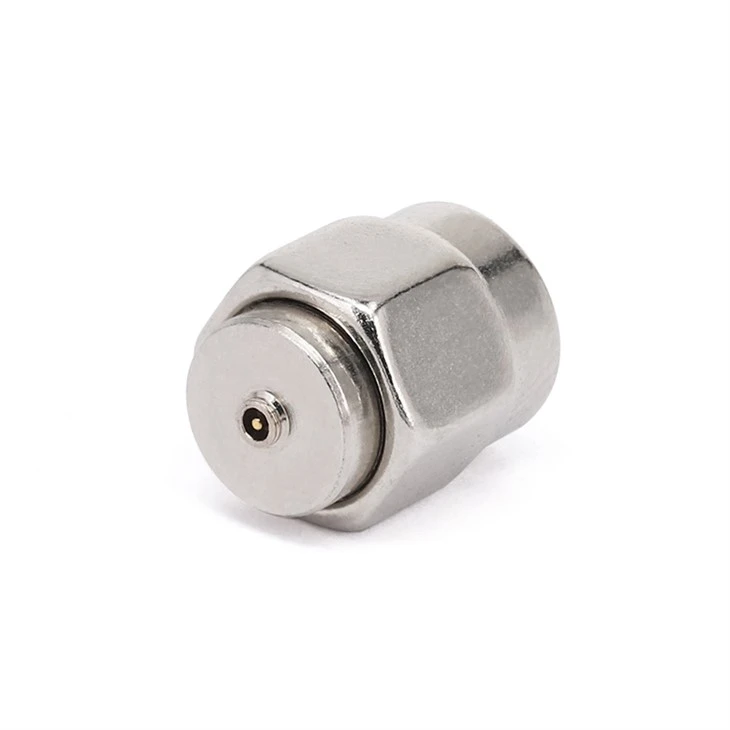

SMA مرد به مرد IPX1 |
|
fr 1- sma/ipx 1- kks |
|
|
dc -6 ghez |
1.20 |
SMA مرد به زن IPX1 |
|

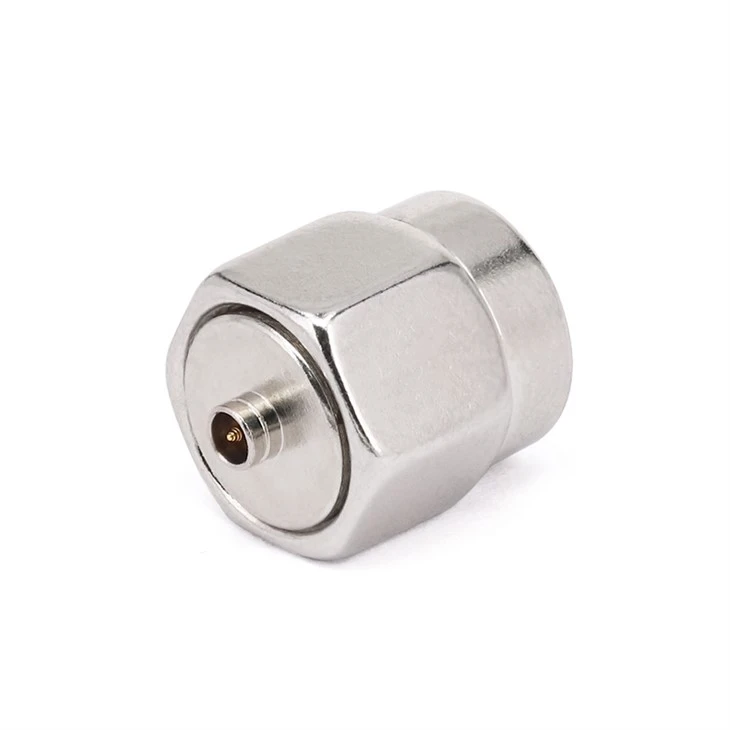

fr 1- sma/ipx 4- jj |
|
|
dc -6 ghez |
1.35 |
SMA مرد به مرد IPX4 |
