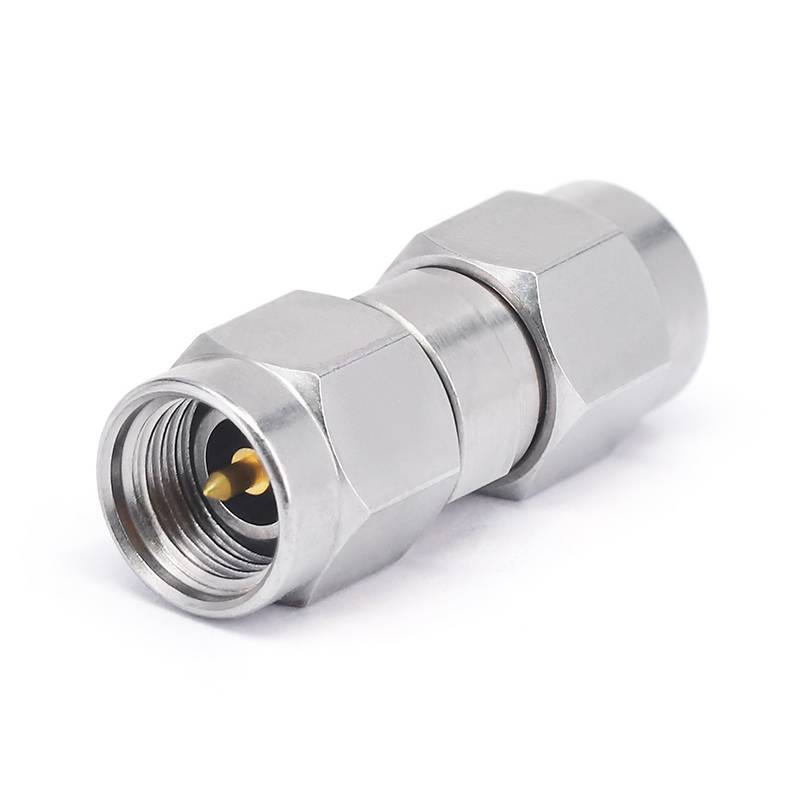

آداپتور 3.5 میلی متری
آداپتور 3. 5mm RF به طور کلی توسط یک ساختار جمع و جور مشخص می شود . قطر بیرونی کانکتور معمولاً در حدود 3 {6} 5 میلی متر است ، که به گونه ای کوچک و سبک طراحی شده است و آن را برای استفاده در برنامه هایی که فضای محدود است ، مناسب می کند. به عنوان مثال ، در برخی از دستگاه های ارتباطی مینیاتوری یا مجامع صفحه مدار با چگالی بالا ، اتصال 3.5 میلی متری می تواند به راحتی بدون استفاده از فضای زیاد یکپارچه شود.
شرح
معرفی محصول
آداپتور 3. 5mm RF به طور کلی توسط یک ساختار جمع و جور مشخص می شود . قطر بیرونی کانکتور معمولاً در حدود 3 {6} 5 میلی متر است ، که به گونه ای کوچک و سبک طراحی شده است و آن را برای استفاده در برنامه هایی که فضای محدود است ، مناسب می کند. به عنوان مثال ، در برخی از دستگاه های ارتباطی مینیاتوری یا مجامع صفحه مدار با چگالی بالا ، اتصال 3.5 میلی متری می تواند به راحتی بدون استفاده از فضای زیاد یکپارچه شود.
علاوه بر این ، همچنین اشکال مختلفی از رابط های پورت وجود دارد ، مانند اتصالات مستقیم و اتصالات زاویه ای راست . اتصالات زاویه ای راست برای موقعیت هایی که فضا محدود است راحت تر هستند و نیاز به اتصال در یک زاویه مناسب. به عنوان مثال ، در یک طرح بندی مدار پیچیده ، در یک طرح مدار پیچیده ، با زاویه مناسب اتصال می تواند برای Save Saving Savor Saving و Savor Textore ایجاد شود
داده های فنی محصول
دستگاههای آداپتور 3. 5mm RF به طور کلی دارای یک VSWR کم . یک VSWR پایین می توانند به طور مؤثر بازتاب سیگنال را کاهش داده و کارایی انتقال سیگنال را بهبود بخشند.
سؤالات متداول تهیه
داده های مشخصات محصول
|
پیکربندی |
|
|
کانکتور 1 نوع |
3.5 میلی متر |
|
کانکتور 1 امپدانس |
50 اهم |
|
اتصال دهنده 1 قطبیت |
استاندارد |
|
کانکتور 2 نوع |
2.4mm/2.92mm/3.5mm/n |
|
کانکتور 2 امپدانس |
50 اهم |
|
اتصال 2 قطبیت |
استاندارد |
|
روش نصب اتصال |
هیچ کدام |
|
آداپتور سبک بدن |
فلنج مستقیم |
|
اطلاعات مواد |
|
|
تماس مرکزی |
اندود طلای مکعب |
|
تماس بیرونی |
فولاد ضد زنگ |
|
بدنه |
فولاد ضد زنگ |
|
دی الکتریک |
پیت |
|
داده های زیست محیطی |
|
|
دامنه دما |
-55 درجه به +165 درجه |
|
2011/65/EU (ROHS) |
سازگار |
نوع محصول
|
آداپتور RF 3.5 میلی متر |
|||||
|
اسکی |
نقاشی |
بسامد |
نسبت ایستایی ولتاژ |
نوع توضیحات |
|
|
fr 1-3.5- jjs |
|
|
dc -33 ghez |
1.15 |
3.5 میلی متر نر تا 3.5 میلی متر مرد |
|
fr 1-3.5- kks |
|
|
dc -33 ghez |
1.15 |
زن 3.5 میلی متر به زن 3.5 میلی متر |
|
fr 1-3.5- jks |
|
|
dc -33 ghez |
1.15 |
3.5 میلی متر مرد تا 3.5 میلی متر زن |
|
آداپتور RF 3.5 میلی متر تا 2.4 میلی متر |
|||||
|
اسکی |
نقاشی |
بسامد |
نسبت ایستایی ولتاژ |
نوع توضیحات |
|
|
fr 1-3.5/2.4- jjs |
|
|
dc -26.5 ghez |
1.15 |
3.5 میلی متر نر تا 2.4 میلی متر مرد |
|
fr 1-3.5/2.4- kks |
|
|
dc -26.5 ghez |
1.15 |
زن 3.5 میلی متر به 2.4 میلی متر زن |
|
fr 1-3.5/2.4- jks |
|
|
dc -26.5 ghez |
1.15 |
3.5 میلی متر نر تا 2.4 میلی متر زن |
|
fr 1-3.5/2.4- kjs |
|
|
dc -26.5 ghez |
1.15 |
3.5 میلی متر زن تا 2.4 میلی متر مرد |
|

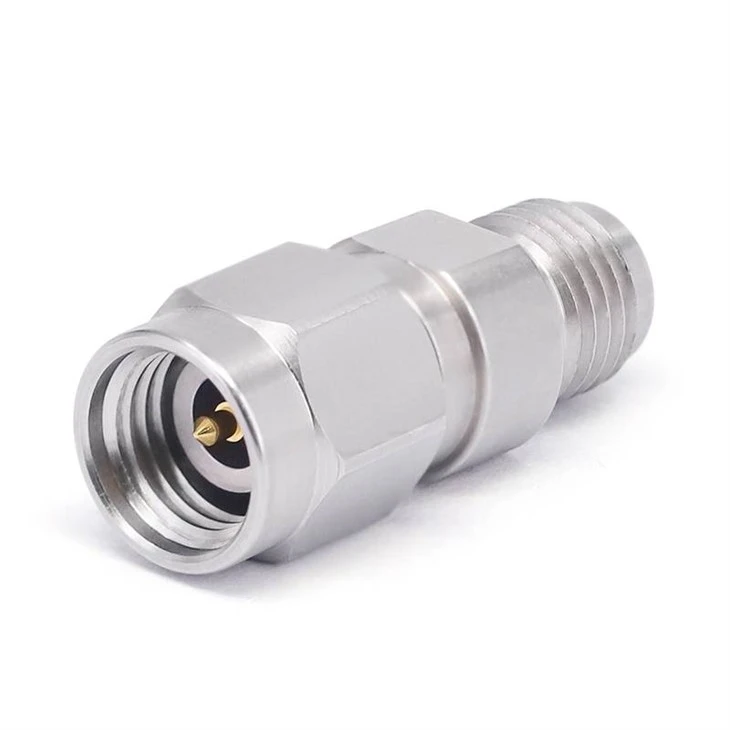

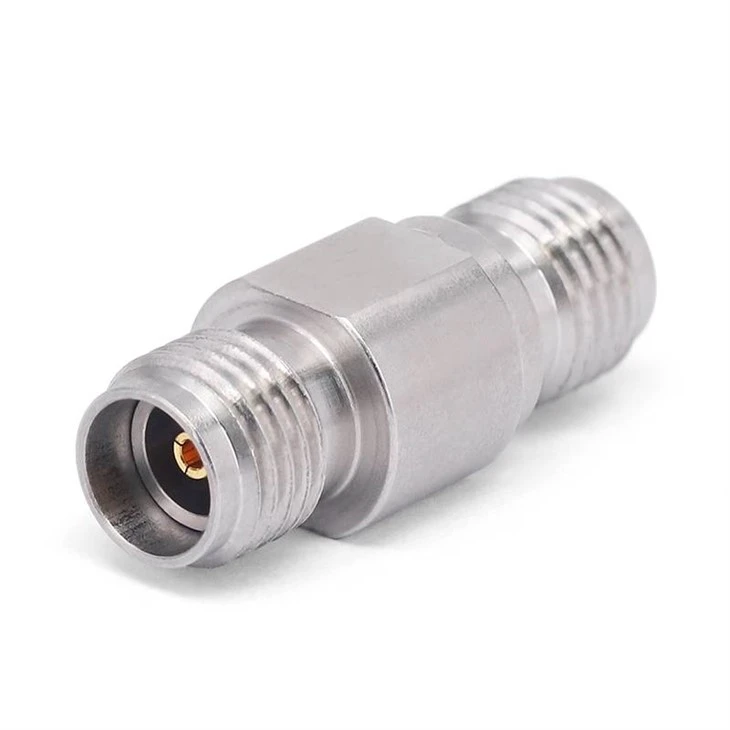

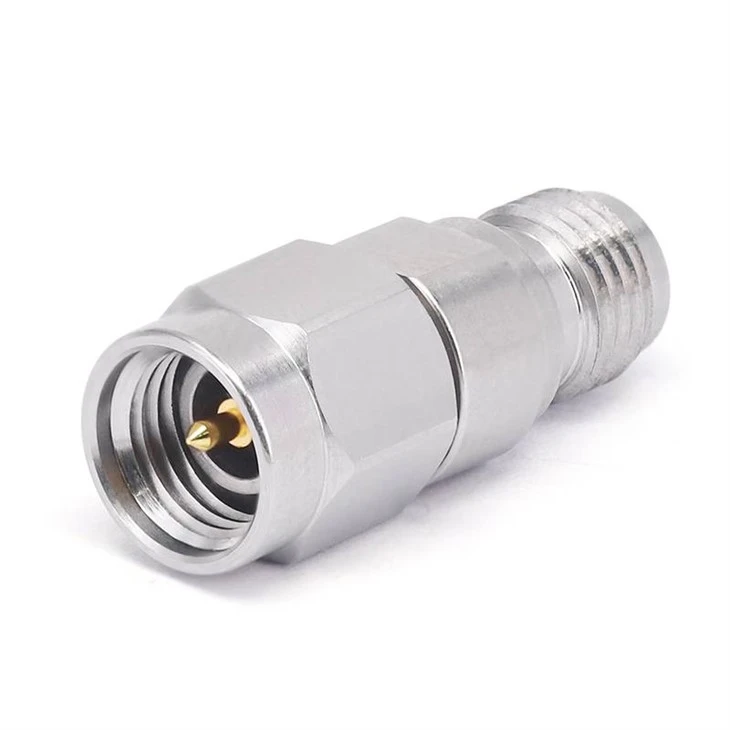

3.5 میلی متر تا 2.92 میلی مترآداپتور RF |
|||||
|
اسکی |
نقاشی |
بسامد |
نسبت ایستایی ولتاژ |
نوع توضیحات |
|
|
fr 1-3.5/2.92- jjs |
|
|
dc -26.5 ghez |
1.15 |
3.5 میلی متر نر تا 2.92 میلی متر مرد |
|
fr 1-3.5/2.92- kks |
|
|
dc -26.5 ghez |
1.15 |
زن 3.5 میلی متر به ماده 2.92 میلی متر |
|
fr 1-3.5/2.92- jks |
|
|
dc -26.5 ghez |
1.15 |
3.5 میلی متر نر تا 2.92 میلی متر زن |
|
fr 1-3.5/2.92- kjs |
|
|
dc -26.5 ghez |
1.15 |
زن 3.5 میلی متر تا 2.92 میلی متر مرد |
|
آداپتور 3.5 میلی متر تا N RF |
|||||
|
اسکی |
نقاشی |
بسامد |
VSWR |
نوع توضیحات |
|
|
fr 1- n/3.5- jjs |
|
|
dc -18 ghez |
1.15 |
n مرد تا 3.5 میلی متر نر |
|
fr 1- n/3.5- kks |
|
|
dc -18 ghez |
1.15 |
n زن به 3.5 میلی متر زن |
|
fr 1- n/3.5- jks |
|
|
dc -18 ghez |
1.15 |
n مرد به 3.5 میلی متر زن |
|
fr 1- n/3.5- kjs |
|
|
dc -18 ghez |
1.15 |
n زن به 3.5 میلی متر نر |
