بلوک های DC داخلی

عملکرد اصلی بلوک DC جلوگیری از عبور سیگنال های جریان مستقیم (DC) در حالی که به سیگنال های جریان متناوب (AC) ، به ویژه سیگنال های فرکانس رادیویی (RF) اجازه می دهد تا از هموار عبور کنند. این ویژگی در بسیاری از مدارها از اهمیت زیادی برخوردار است زیرا می تواند از سیگنال های DC جلوگیری کند که اثرات ناخواسته بر مدارهای بعدی داشته باشد. به عنوان مثال ، از اجزای RF حساس در برابر آسیب ناشی از جریان مستقیم محافظت می کند و از تداخل تعصب DC با انتقال عادی سیگنال های RF جلوگیری می کند.

برای برخی از سناریوهای کاربردی که نیاز به اتصال به کابل های کواکسیال دارند ، از بلوک های RF DC با بسته بندی کواکسیال استفاده می شود. این فرم بسته بندی دارای عملکرد بسیار عالی RF و قابلیت های ضد مداخله است و از انتقال کارآمد سیگنال های RF بین کابل کواکسیال و مدار داخلی اطمینان حاصل می کند. بلوک RF DC با بسته بندی کواکسیال به طور معمول دارای یک هادی مرکزی و یک پین هادی بیرونی برای اتصال به لایه محافظ بیرونی کابل کواکسیال است. مدار داخلی از طریق یک ساختار اتصال ویژه RF به پین ها وصل می شود تا نیازهای عملکردی از دست دادن کم و انزوا بالا را برآورده کند. به طور کلی ، رابط های کواکسیال بلوک های DC شامل انواع مختلفی از رابط های RF مانند SMA ، 2.92 میلی متر و 1.85 میلی متر است. هادی بیرونی با فولاد ضد زنگ منفعل می شود و مواد هادی برنجی با طلا اندود شده است.

در ارتباطات بی سیم: در فرستنده های بی سیم ، از آن برای جدا کردن اجزای DC و AC سیگنال های فرکانس رادیویی (RF) استفاده می شود. این امر از تعصب DC از تأثیرگذاری بر پردازش سیگنال های RF توسط مدارهای بعدی جلوگیری می کند و از انتقال طبیعی و تقویت سیگنال های RF اطمینان می دهد.

اسکی	سری اتصال	بسامد	VSWR	از دست دادن
fr 5- gdcb -18 g-smas -50	زن SMA	10 مگاهرتز 18 گیگاهرتز	1.35	0. 7db
ولتاژ ، DC Max (ولت)	قدرت ، حداکثر ورودی (وات)	نوع بلوک	ماده بدن	آبکاری
+50	2	بلوک داخلی	فولاد ضد زنگ	منفعل

اسکی	سری اتصال	بسامد	VSWR	از دست دادن

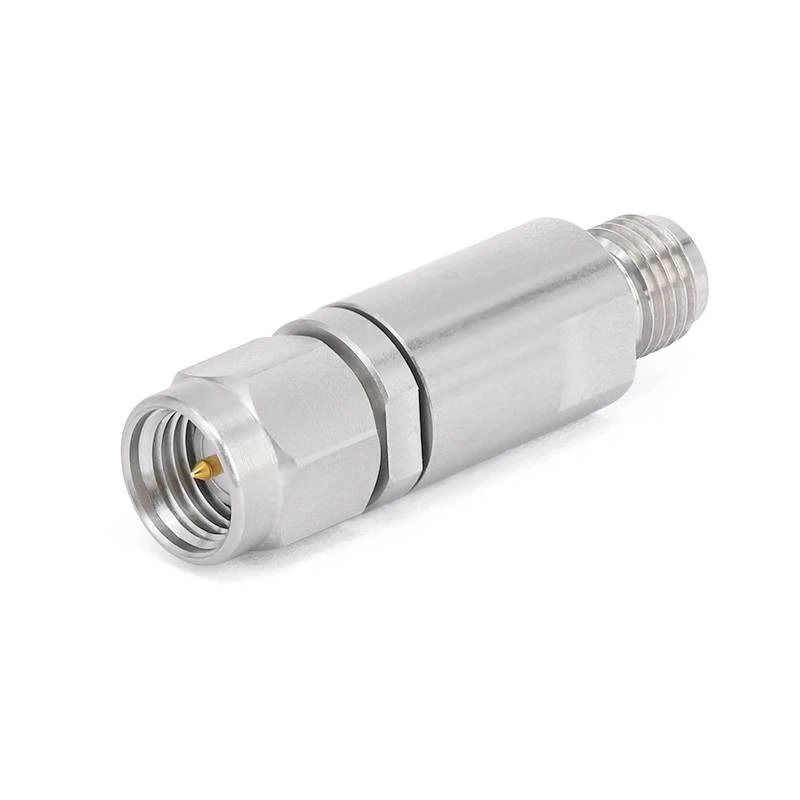

fr 5- gdcb -27 g-sma-jk	زن SMA	30 مگاهرتز 27 گیگاهرتز	1.25	0. 8db
ولتاژ ، DC Max (ولت)	قدرت ، حداکثر ورودی (وات)	نوع بلوک	ماده بدن	آبکاری
+50	2	بلوک داخلی	فولاد ضد زنگ	منفعل

اسکی	سری اتصال	بسامد	VSWR	از دست دادن
fr 5- gdcb -40 g -292 e	2.92 میلی متر زن	10 مگاهرتز 40 گرمیرتز	1.30	0. 5db
ولتاژ ، DC Max (ولت)	قدرت ، حداکثر ورودی (وات)	نوع بلوک	ماده بدن	آبکاری
+60	2	بلوک داخلی	فولاد ضد زنگ	منفعل

اسکی	سری اتصال	بسامد	VSWR	از دست دادن

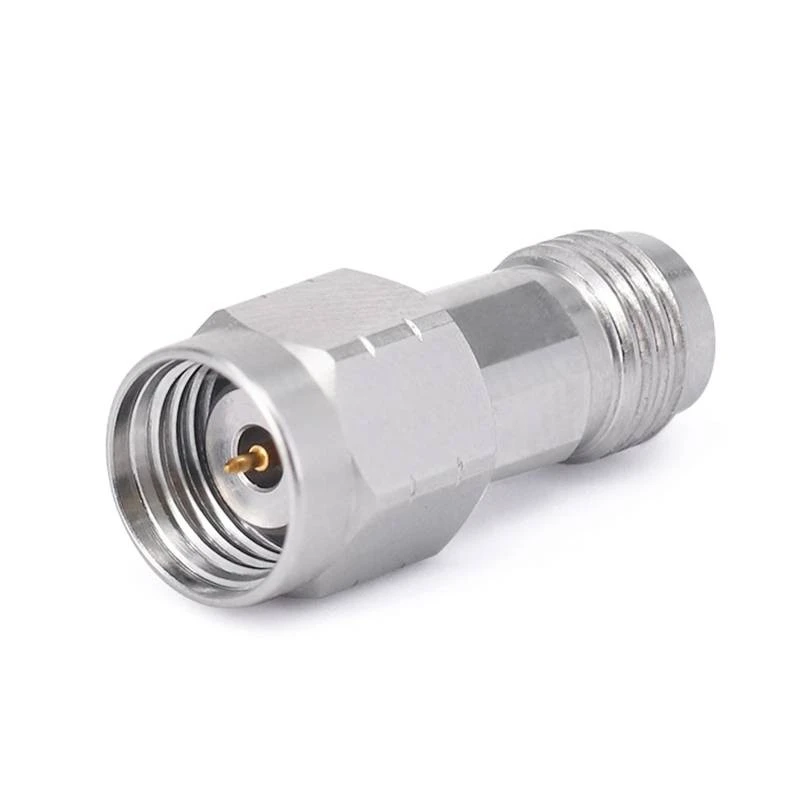

fr 5- gdcb -67 g -185 e	1.85 میلی متر زن	10 مگاهرتز ~ 67 گیگاهرتز	1.50	0. 9db
ولتاژ ، DC Max (ولت)	قدرت ، حداکثر ورودی (وات)	نوع بلوک	ماده بدن	آبکاری
+60	2	بلوک داخلی	فولاد ضد زنگ	منفعل
