تفاوت ها و اتصالات بین گردشگر RF و جداکننده های RF

اصل بهره برداری:

گردشگر RF:

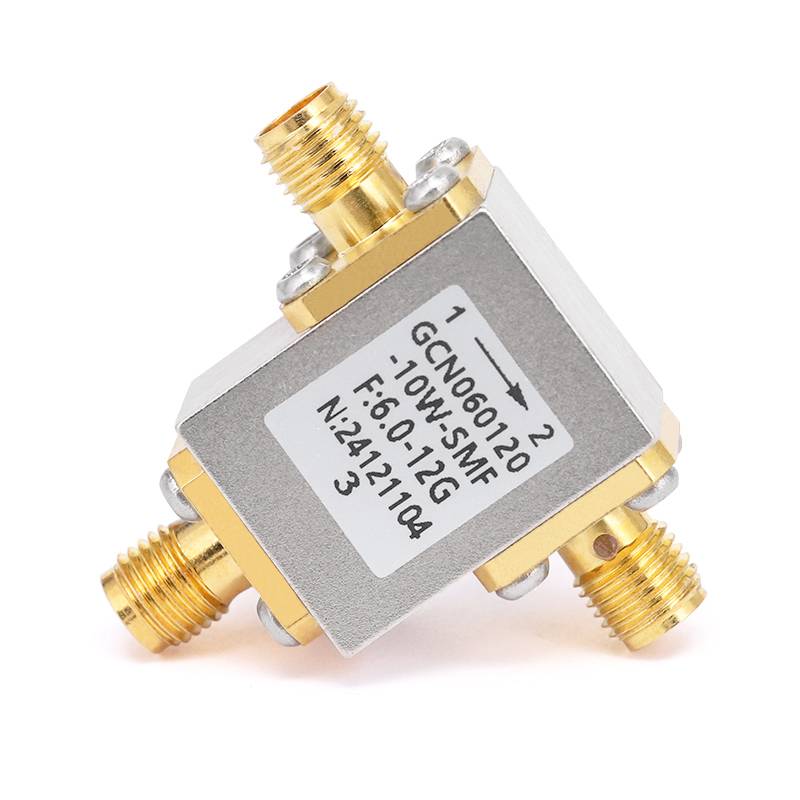

گردش دهنده یک دستگاه سه پورت (یا بیشتر) است که سیگنال های RF را در یک جهت خاص بین پورت ها هدایت می کند . این اطمینان می دهد که سیگنال ها از یک پورت به سمت دیگر در یک جهت تعریف شده . جریان می یابد.

گردش دهنده بر اساس اثرات غیرخطی مواد مغناطیسی .} به طور معمول از یک ماده غیر خطی چرخان همراه با یک میدان مغناطیسی . در یک گردش دهنده سه پورت ، سیگنال از بندر 1 به بندر 2 می رود ، سیگنال پورت 2 به پورت 3 می رود و سیگنال بندر 3 به سمت پورت 9}} {Routed می رود.

جداکننده RF:

جداکننده به طور معمول یک دستگاه دو پورت است که به سیگنال اجازه می دهد از یک پورت به دیگری جریان یابد در حالی که مانع از بازگشت هر سیگنال به منبع اصلی .

مشابه با گردش دهنده ، یک جداکننده از مواد مغناطیسی برای عملکرد خود استفاده می کند ، اما فقط دارای دو پورت . Isolator از جریان سیگنال معکوس جلوگیری می کند و منبع را از هر سیگنال منعکس شده جدا می کند که می تواند باعث آسیب یا تداخل.}}}



اصل عملیاتی کلیدی: مواد مغناطیسی

هر دو دستگاه اهرم می کنندمواد فرومغناطیسی(e . g . ، فریت) در زیر یک میدان مغناطیسی استاتیک .} میدان مغناطیسی القا می کندتکثیر غیر رکورداز سیگنال های RF ، به معنای رفتار سیگنال هنگام مسافرت به جلو در مقابل .} عقب.} این عدم رکورد امکان پذیر است:

گردش دهنده ها به مسیر سیگنال ها به طور متوالی بین پورت ها .

جداکننده ها برای سرکوب سیگنال های معکوس (میرایی زیاد در جهت معکوس ، ضرر کم در جهت رو به جلو) {{0}



برنامه های کاربردی: موارد استفاده در دنیای واقعی

گردش:

در سیستم های رادار ، آنها سیگنال های منتقل شده و دریافت شده را جدا می کنند (فرستنده → آنتن → گیرنده بدون تداخل) {{0}

در شبکه های ارتباطی ، آنها جریان سیگنال دو طرفه را از طریق یک کانال واحد فعال می کنند (E . G {{1} ، تقسیم سیگنال های uplink/downlink) .

منزول:

از تقویت کننده های RF با مسدود کردن قدرت منعکس شده از بارهای ناسازگار محافظت کنید (E . G. ، آنتن هایی با امپدانس متفاوت) .

با جلوگیری از کشیدن فرکانس ناشی از بازتاب های بار ، نوسان سازها را تثبیت کنید.



.
