تفاوت بین کابل های نیمه سفت و نیمه انعطاف پذیر چیست؟



مقایسه بین کابل های نیمه سفت و نیمه انعطاف پذیر

هر دو کابل نیمه سفت و نیمه انعطاف پذیر به طور گسترده ای در سناریوهای ارتباطی با فرکانس بالا و پایین مورد استفاده قرار می گیرند ، اما در ساختار ، انعطاف پذیری ، عملکرد و سناریوهای کاربردی تفاوت قابل توجهی دارند. در زیر یک مقایسه دقیق است:



1. طراحی ساختاری

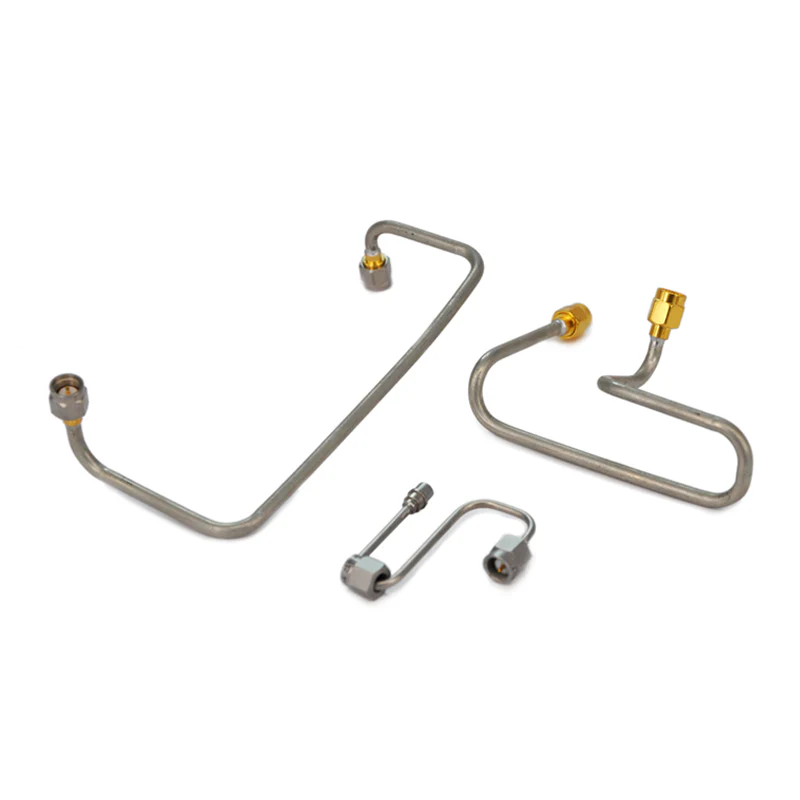

کابل های نیمه سفت
هادی بیرونی از یک ماده جامد و غیر قابل خم شدن (معمولاً مس) با قطر ثابت ساخته شده است. هادی داخلی به طور مرکزی توسط یک ماده دی الکتریک پشتیبانی می شود (E . G . ، ptfe) .
پس از شکل گیری ، یک شکل ثابت را حفظ می کند و بدون ابزار تخصصی نمی تواند به راحتی خم یا تغییر شکل یابد {{0}

کابل های نیمه انعطاف پذیر
هادی بیرونی دارای یک ساختار بافته است ، با کل لایه بافته شده ، آن را تغییر شکل بیشتری از هادی بیرونی جامد کابلهای نیمه سفت و محکم . هادی داخلی نیز توسط یک ماده دی الکتریک پشتیبانی می شود ، اما ساختار بافته اجازه می دهد تا خم و شکل دهی با دست یا ابزارهای ساده {{2 {{2



2. مقایسه انعطاف پذیری

کابل های نیمه سفت
آنها از استحکام بالایی برخوردار هستند و پس از شکل گیری شکل خود را حفظ می کنند و مقاومت شدید در برابر خم شدن.} مجبور کردن خم شدن بدون ابزار حرفه ای ممکن است به هادی بیرونی آسیب برساند و منجر به تخریب عملکرد.

کابل های نیمه انعطاف پذیر
آنها انعطاف پذیری متوسط را ارائه می دهند ، اجازه می دهند خمش مکرر ، سیم پیچ یا مسیریابی در اطراف موانع بدون آسیب دائمی . انعطاف پذیری آنها بین کابل های سفت و کاملاً انعطاف پذیر .}}



3. پارامترهای عملکرد الکتریکی

پارامتر	کابل های نیمه سفت	کابل های نیمه انعطاف پذیر
ثبات امپدانس	عالی - هندسه ثابت ، امپدانس مداوم را در تمام فرکانس ها تضمین می کند {{1}	خوب اما فرومایه نسبت به هادی های بیرونی بافته - بافته ممکن است در فرکانسهای بسیار بالا باعث نوسانات امپدانس جزئی شود.
از دست دادن	از دست دادن کم درج ، به خصوص در باندهای مایکروویو (تا 100+ gHz) ، به دلیل سطح صاف هادی بیرونی جامد {{1}	از دست دادن بیشتر درج نسبت به نیمه سفت و سخت ، به ویژه در فرکانس های زیاد ، به دلیل شکاف های ریز و بی نظمی سطح در هادی بیرونی بافته {{1}
اثربخشی محافظ	عالی (به طور معمول> 100 dB) . هادی بیرونی جامد به طور مؤثر EMI و RFI {{2} را مسدود می کند	خوب (به طور معمول 80 دسی بل) اما پایین تر از شکاف های نیمه سفت و سخت. در هادی بافته ممکن است باعث نشت جزئی EMI .}
ظرفیت دست زدن به قدرت	رساناهای بالاتر - جامد دارای اتلاف گرما کارآمد ، مناسب برای سناریوهای با قدرت بالا.	پایین - هدایت حرارتی ضعیف از هادی های بافته ، ظرفیت قدرت را محدود می کند.



4. سناریوهای برنامه

کابل های نیمه سفت
مناسب برای سناریوهای با فرکانس بالا و با دقت بالا که نیاز به ثبات سخت و از دست دادن کم دارند ، مانند:

سیستم های هوافضا و دفاعی (رادار ، ارتباط ماهواره ای) ؛

تجهیزات تست مایکروویو (آنالایزر شبکه وکتور ، ژنراتورهای سیگنال) ؛

دستگاه های پزشکی (دستگاه های MRI ، سیستم های درمانی مایکروویو) ؛

تاسیسات دائمی با طول ثابت (E . G {1} ، فیدر آنتن ایستگاه پایه) .

کابل های نیمه انعطاف پذیر
مناسب برای سناریوهایی که نیاز به انعطاف پذیری متوسط با عملکرد خوب دارند ، مانند:

تنظیمات تست قابل حمل (E . G. ، اتصالات بین ابزارها و DUTS) ؛

سیستم های RF داخلی (روترهای WiFi ، تقویت کننده سیگنال سلولی).

سناریوهای نیاز به پیکربندی گاه به گاه (E . G . ، توسعه نمونه اولیه آزمایشگاهی) ؛

اتصالات داخلی در ماتریس سوئیچ RF .

خلاصه

کابل های نیمه سفت و سخت در سناریوهای با کارایی بالا ، تنظیم ثابت ، ارائه پایداری برتر و از دست دادن کم {{3} کابل های نیمه انعطاف پذیر ، از طرف دیگر ، در سناریوهایی که نیاز به انعطاف پذیری متوسط با عملکرد خوب ، توازن و قابلیت استفاده {5} 5}}}} دارند



یادداشت های تکمیلی: اختلاف هزینه و نگهداری

کابل های نیمه سفت:
هزینه های تولید بالاتر به دلیل هادی بیرونی مس جامد و نیاز به ابزارهای تخصصی برای شکل گیری . نصب و نگهداری پیچیده تر است (به اپراتورهای حرفه ای نیاز دارد).} با این حال ، عملکرد پایدار ، مقاومت در برابر پیری و سایش در نتیجه هزینه های طولانی مدت ، باعث می شود که آنها برای سناریوهای مناسب با الزامات قابل اطمینان {{{{}}

کابل های نیمه انعطاف پذیر:
هزینه های پایین تر به دلیل فرآیندهای تولید ساده تر برای هادی های بیرونی بافته و نیازی به ابزارهای تخصصی تشکیل دهنده. علاوه بر این ، خم شدن دستی آنها باعث کاهش هزینه های نگهداری و تنظیم مجدد می شود و آنها را برای سناریوهایی که نیاز به تنظیم مکرر یا با محدودیت های بودجه دارند ، ایده آل می کند.



پسوند: مقایسه مختصر با کابل های کاملاً انعطاف پذیر

برای درک بهتر موقعیت "نیمه انعطاف پذیر" ، مقایسه مختصر با کابل های کاملاً انعطاف پذیر مفید است:
کابل های کاملاً انعطاف پذیر دارای هادی های بیرونی هستند که به طور معمول از رشته های مس ریز (با کمرنگ یا بدون فشار) بافته شده اند ، و انعطاف پذیری شدید را برای خمش یا حتی گره زدن ارائه می دهند . با این حال ، E .} . ، مقاومت در برابر ثبات ، کمیته مقاومت ، شیوه ای از شیوه های کمتری از نظر شیوه ای ، نشان می دهد که کمیته شیوه ای از نظر شیوه ای پایین تر است. با نیازهای انعطاف پذیری بالا (E . G {{7} ، سیم هدفون ، اتصالات داخلی در دستگاه های کوچک) .
کابل های نیمه انعطاف پذیر تعادل بین انعطاف پذیری و عملکرد ، پر کردن شکاف بین نیمه سفت و سخت (عملکرد بالا اما غیر قابل تنظیم) و کاملاً انعطاف پذیر (عملکرد بالا اما ضعیف تر) کابل ها.
