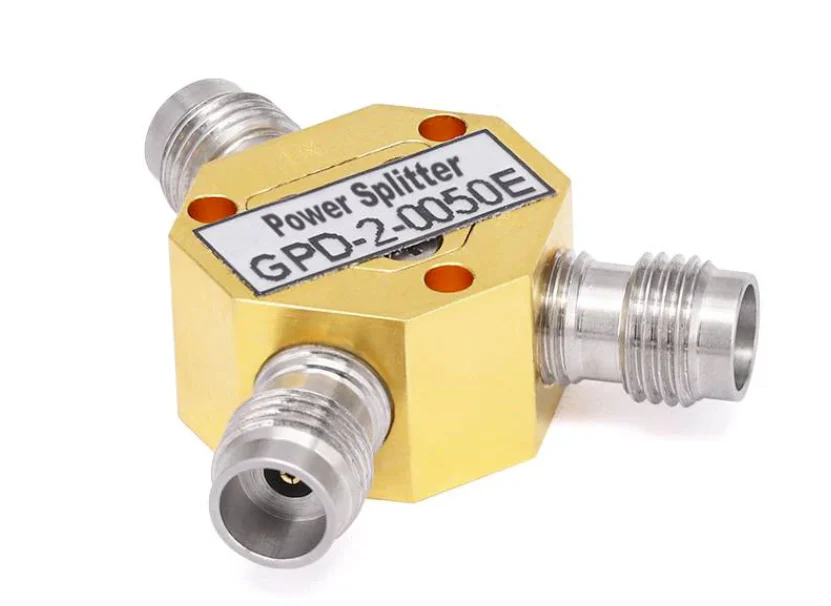

تقسیم کننده های قدرت و تقسیم کننده برق از نظر عملکرد و کاربرد مرتبط هستند و اغلب به طور متقابل استفاده می شوند . به طور دقیق صحبت می کنند ، با این حال ، تفاوت های ظریف وجود دارد ، عمدتا از نظراهداف طراحی ، تمرکز عملکردی و سناریوهای کاربردی. تفاوت های خاص به شرح زیر است:
{0}}} توابع اصلی و اهداف طراحی
تقسیم برق
هسته آن نهفته است"دو طرفه". نه تنها می تواند یک قدرت ورودی را به چندین خروجی (حالت توزیع) تقسیم کند بلکه چندین قدرت ورودی را نیز در یک خروجی (حالت ترکیب) ترکیب می کند ، بنابراین به عنوان "یک شرکت تقسیم کننده قدرت" نیز نامیده می شود.
طرح تأکید می کندتطبیق بندر ، باخت کم و انزوا بالابرای اطمینان از عملکرد کارآمد در طول توزیع رو به جلو و ترکیب معکوس ، کاهش بازتاب سیگنال و تداخل بین پورت ها.
تقسیم کننده قدرت
هسته آن است"یک طرفه بودن"، تمرکز فقط روی تقسیم یک قدرت ورودی به چندین خروجی بدون در نظر گرفتن عملکرد ترکیب معکوس {{0}
طراحی تأکید بیشتری بر روی آن قرار می دهدنسبت توزیع انرژی ساده، با نیازهای پایین تر برای جداسازی معکوس و تطبیق ، و ساختار ممکن است ساده تر باشد (مانند استفاده از فقط یک شبکه مقاومت یا یک خط انتقال ساده) {{0}
2. تفاوت در شاخص های فنی
| نشانگر | تقسیم برق | تقسیم کننده قدرت |
|---|---|---|
| انزوا | زیاد (معمولاً 20dB پوند) برای جلوگیری از تداخل بین پورت ها | کم (ممکن است به شدت مورد نیاز نباشد) |
| دو طرفه | از عملکرد دو طرفه (توزیع/ترکیب) پشتیبانی می کند | فقط از توزیع یک طرفه پشتیبانی می کند |
| نسبت موج ایستاده ولتاژ (VSWR) | کم (معمولاً 1.2 پوند) برای اطمینان از تطبیق دو طرفه خوب | بالاتر (فقط تطبیق اساسی درگاه ورودی لازم است) |
| از دست دادن | کم (عمدتا از دست دادن توزیع ، مانند 3DB برای تقسیم دو طرفه) | ممکن است بالاتر باشد (از جمله تلفات اضافی مانند ضرر تقسیم ولتاژ مقاومت) |
3. ساختارهای معمولی و سناریوهای برنامه
تقسیم برق
ساختارهای معمولی: تقسیم کننده قدرت ویلکینسون ، پل های شاخه ای و غیره . ، که برای دستیابی به توزیع با پیش فرض بالا به خطوط انتقال یا ساختارهای اتصال متکی هستند.
سناریوهای برنامه: سیستمهایی که نیاز به عملکرد دو طرفه دارند ، مانند ماژول های انتقال/دریافت رادار (نیاز به توزیع سیگنال های انتقال و ترکیب سیگنال های دریافت) ، آرایه های آنتن (توزیع سیگنال و ترکیب) ، ترکیبات قدرت فرکانس رادیویی و غیره {0.
تقسیم کننده قدرت
ساختارهای معمولی: شبکه های مقاومت ، خطوط انتقال ساده از نوع T و غیره. ، با یک ساختار ساده تر .
سناریوهای برنامه: سناریوهایی که فقط به توزیع یک طرفه نیاز دارند ، مانند توزیع سیگنال های تلویزیون کابلی به چندین پایانه کاربر ، خروجی موازی چند کانال از منابع سیگنال در آزمایش فرکانس رادیویی ، خاموش کردن سیگنال از دستگاه های کم قدرت و غیره {2 {}}
