تطبیق فاز یا تأخیر کابل RF تست برای تست تک تک دیفرانسیل

در آزمایش سیگنال دیفرانسیل ، نیاز به تطبیق فاز یا تأخیر کابلهای آزمایش RF در درجه اول با ویژگی های انتقال سیگنال های دیفرانسیل و الزامات صحت سناریوی آزمایش .}} این می تواند از دیدگاههای اصلی زیر قابل درک باشد:

1. محافظت از ویژگی اساسی سیگنال های دیفرانسیل - پایه و اساس لغو تداخل

مزیت اصلی سیگنال های دیفرانسیل در توانایی آنها در لغو تداخل حالت مشترک (مانند تداخل الکترومغناطیسی و نویز) از طریق "محاسبه اختلاف" در گیرنده ، با تکیه بر این واقعیت که "سیگنال ها در دو خط دارای قطب برابر هستند" وجود دارد.اختلاف زمانی یا اختلاف فازبین دو سیگنال که به گیرنده می رسند ، باعث اختلال در رابطه همزمان "دامنه مساوی و قطبیت مخالف." در چنین مواردی ، تداخل نمی شود که به طور مؤثر لغو شود و حتی ممکن است تقویت شود ، مستقیماً قابلیت ضد دخانیات سیگنال های دیفرانسیل را تضعیف می کند.

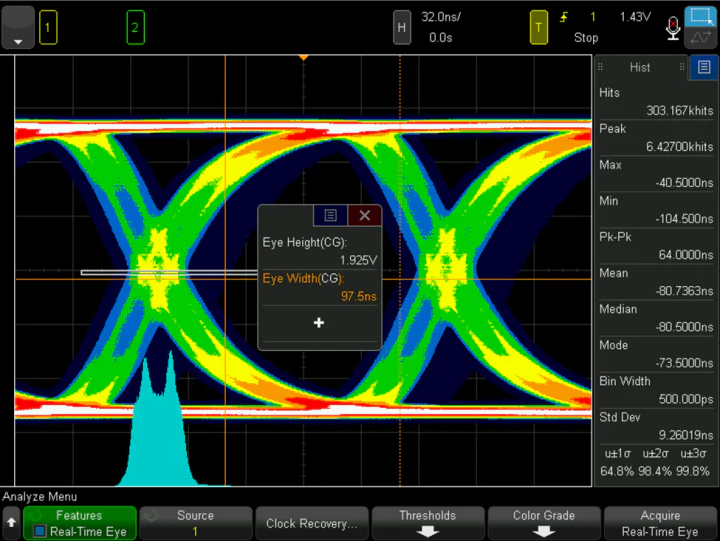

2. جلوگیری از اعوجاج سیگنال برای اطمینان از صحت آزمایش

انتقال سیگنال های دیفرانسیل به "تقارن" دو خط بستگی دارد:

عدم تطابق تأخیر باعث می شود که دو سیگنال به صورت غیر همزمان به گیرنده وارد شوند و منجر به همپوشانی شکل موج بی نظم (E . G. ، سوء استفاده بین لبه های در حال افزایش و در حال سقوط) و منجر بهاعوجاج شکل موج;

عدم تطابق فاز (به ویژه در سناریوهای RF با فرکانس بالا) باعث می شود که رابطه فاز سیگنال ها از انتظارات طراحی شده منحرف شود و منطق زمان بندی سیگنال ها را مختل کند {{1}
این تحریفات به طور مستقیم بر صحت نتایج آزمون تأثیر می گذارد و منجر به اشتباه در مورد کیفیت سیگنال و عملکرد انتقال می شود {{0}

3. جلوگیری از خطاهای زمان بندی برای سازگاری با سناریوهای سیگنال با سرعت بالا

در انتقال سیگنال دیفرانسیل با سرعت بالا (مانند USB ، PCIE ، HDMI ، و غیره.) ، دوره سیگنال بسیار کوتاه است (نانو ثانیه یا حتی سطح پیکوسیکوند) . حتی یک تاخیر کوچک یا انحراف فاز (E. G {{{{4 {4}. زمان "سیگنال ، باعث می شودخطاهای زمان بندی{{0}} این منجر به نادرست بودن منطق داده ها (سردرگمی بین 0 و 1) در گیرنده می شود ، میزان خطای بیت را افزایش دهید ، یا حتی باعث خرابی ارتباطات سیستم شود.}} به عنوان "پیوند واسطه ای" ، عملکرد تطبیق کابل های آزمون به طور مستقیم تعیین می کند که آیا سیستم عوارض اضافی را معرفی می کند ، تأثیر می گذارد ، با تأثیرگذاری در مورد پیشرفت ، تأثیر می گذارد ، اما با تأثیرگذاری در مورد پیشرفت ، تأثیر می گذارد و در مورد پیشرفته ، تأثیر می گذارد. عملکرد.}

4. حفظ یکپارچگی سیگنال و کاهش تداخل ثانویه

کابل هایی با فاز یا تأخیر ناسازگار ، تداوم امپدانس خط انتقال را مختل می کند و باعث می شودبازتاب سیگنالوتمتقاطع:

بازتاب منجر به افزایش سیگنال و نوسان می شود ، و در نتیجه تحریف شکل موج مانند بیش از حد و زیرپوش قرار می گیرد.

Crosstalk باعث اتصال غیر ضروری الکترومغناطیسی بین دو خط سیگنال می شود ، بیشتر در سیگنال ها . تداخل می کند
از طرف دیگر ، کابل های همسان می توانند این مسائل را به حداقل برسانند ، و از "یکپارچگی" سیگنال از فرستنده به گیرنده اطمینان حاصل کنند و نتایج تست را با وضعیت واقعی سیستم سازگار تر .

به طور خلاصه ، تطبیق فاز یا تأخیر یک پیش نیاز اصلی برای اطمینان از صحت و قابلیت اطمینان آزمایش سیگنال دیفرانسیل {{0} به ویژه در سناریوهای با فرکانس بالا و پر سرعت ، تأثیر آن به طور مستقیم مربوط به اعتبار نتیجه گیری آزمون و صحت ارزیابی عملکرد سیستم {3.}}}
