تطبیق امپدانس گردش دهنده های RF چیست؟

تطبیق امپدانس گردش دهنده های RF چیست؟ خوب ، بیایید در این موضوع حفر کنیم و من برخی از بینش ها را به عنوان یک تأمین کننده Circulator RF به اشتراک می گذارم.

اول از همه ، بیایید بفهمیم گردش دهنده RF چیست. گردش دهنده RF وسیله ای منفعل است که دارای چندین درگاه است. این اجازه می دهد تا سیگنال های RF در یک جهت خاص ، معمولاً از یک پورت به دیگری در یک الگوی دایره ای جریان پیدا کنند. این سیستم به طور گسترده در سیستم های مختلف RF مانند رادار ، ارتباطات بی سیم و سیستم های ماهواره ای استفاده می شود.

اکنون ، تطابق امپدانس یک مفهوم مهم است که در مورد گردش دهنده های RF به وجود می آید. امپدانس اساساً مخالفتی است که یک مدار به جریان یک جریان متناوب ارائه می دهد. در سیستم های RF ، ما معمولاً در مورد امپدانس مشخصه صحبت می کنیم ، که یک مقدار ثابت برای یک خط یا مؤلفه انتقال خاص است. برای اکثر سیستم های RF ، امپدانس مشخصه استاندارد 50 اهم است.

چرا تطبیق امپدانس برای گردشگر RF بسیار مهم است؟ تصور کنید که سعی می کنید آب را از یک لوله به لوله دیگر منتقل کنید. اگر قطر لوله ها بسیار متفاوت باشد ، تلاطم زیادی وجود خواهد داشت و آب هدر می رود. به طور مشابه ، در یک سیستم RF ، اگر امپدانس منبع ، گردش دهنده و بار همسان نباشد ، بازتاب سیگنال وجود خواهد داشت. این بازتاب ها می تواند باعث ایجاد یک دسته کامل از مشکلات شود. آنها می توانند راندمان انتقال نیرو را کاهش دهند ، سیگنال را تحریف کنند و حتی به اجزای موجود در سیستم آسیب برساند.

بیایید بگوییم که ما یک منبع RF متصل به پورت 1 از یک گردش دهنده و یک بار متصل به بندر 2 داریم. اگر امپدانس منبع ، گردش دهنده و بار هماهنگ باشد (معمولاً با 50 اهم) ، سیگنال RF به طور هموار از بندر 1 به بندر 2 می رود. این نه تنها قدرت رسیدن به بار را کاهش می دهد بلکه می تواند باعث تداخل در سیستم شود.

روش های مختلفی برای دستیابی به تطبیق امپدانس برای گردشگرهای RF وجود دارد. یک روش متداول استفاده از شبکه های تطبیق است. اینها معمولاً از سلف ، خازن و مقاومت تشکیل شده اند. مقادیر این مؤلفه ها با دقت انتخاب می شوند تا امپدانس منبع یا بار را برای مطابقت با امپدانس گردش دهنده تنظیم کنند. به عنوان مثال ، می توان از یک شبکه تطبیق L - نوع ساده برای تبدیل امپدانس یک بار به مقدار مورد نظر استفاده کرد.

جنبه مهم دیگر اندازه گیری امپدانس است. ما از ابزارهای تخصصی مانند آنالایزرهای شبکه برای اندازه گیری امپدانس گردش دهنده RF و اجزای متصل استفاده می کنیم. آنالایزر شبکه می تواند اطلاعات مفصلی در مورد پارامترهای پراکندگی (پارامترهای S) گردش دهنده ارائه دهد. به عنوان مثال ، پارامتر S11 نشانگر ضریب بازتاب در پورت 1. است. مقدار کم S11 به این معنی است که بازتاب کمتری در بندر 1 وجود دارد ، که این نشانه ای از تطبیق امپدانس خوب است.

ما به عنوان یک تأمین کننده گردش مالی RF ، ما در طی فرآیند تولید توجه زیادی به تطبیق امپدانس می کنیم. ما از مواد با کیفیت بالا و تکنیک های پیشرفته تولید استفاده می کنیم تا اطمینان حاصل کنیم که گردش دهنده های ما از ویژگی های امپدانس سازگار برخوردار هستند. ما همچنین برگه های دقیق برای محصولات خود ارائه می دهیم ، که شامل اطلاعات مربوط به امپدانس و سایر پارامترهای مهم است.

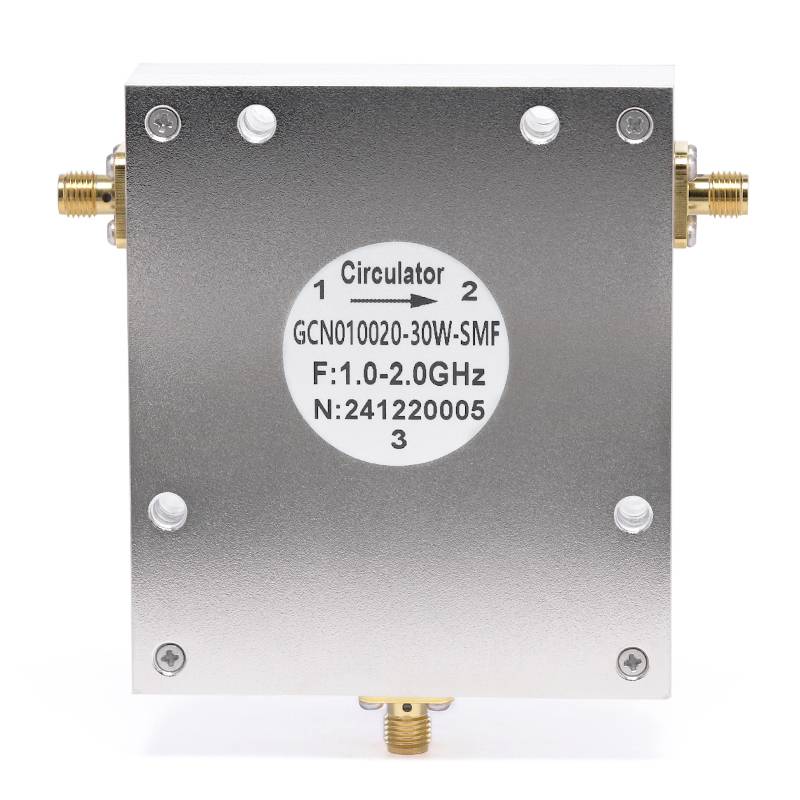

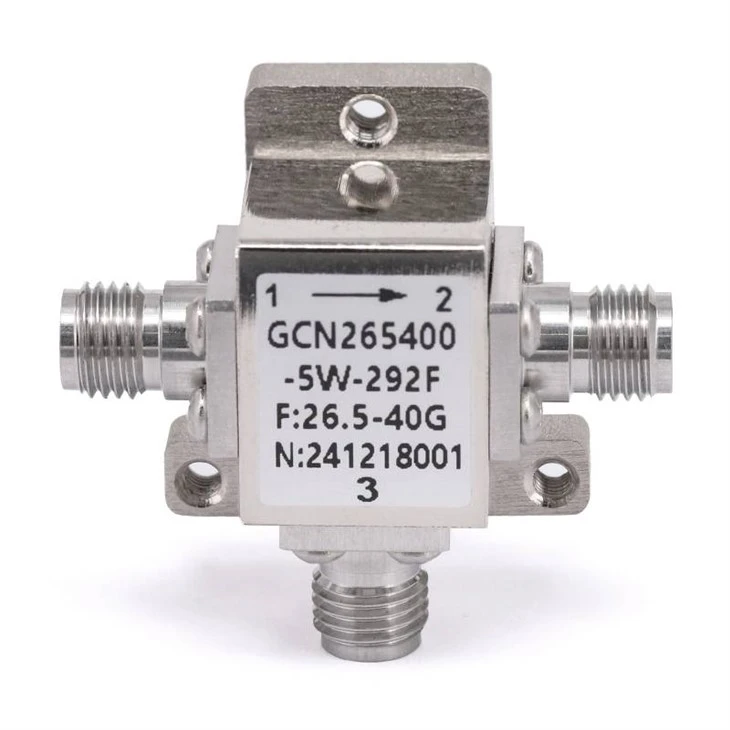

ماگردش خون Coaxial RFبا توجه به تطبیق امپدانس طراحی شده اند. آنها برای طیف گسترده ای از برنامه ها ، از دستگاه های بی سیم در مقیاس کوچک گرفته تا سیستم های رادار مقیاس بزرگ مناسب هستند. ما تیمی از مهندسان باتجربه داریم که می توانند با هرگونه امپدانس به مشتریان ما کمک کنند - مسائل مربوط به آنها ممکن است با آنها روبرو شوند.

اگر در سیستم خود از گردش دهنده های RF استفاده می کنید ، باید در نظر داشته باشید که عوامل محیطی نیز می توانند بر تطبیق امپدانس تأثیر بگذارند. دما ، رطوبت و استرس مکانیکی همگی می توانند باعث تغییر در امپدانس اجزای سازنده شوند. بنابراین ، بسته بندی و نصب مناسب نیز برای حفظ تطبیق امپدانس خوب به مرور زمان ضروری است.

علاوه بر این ، هنگام ادغام گردش دهنده های RF در یک سیستم ، باید معماری کلی سیستم را در نظر بگیرید. بعضی اوقات ، ممکن است شما نیاز به استفاده از چندین گردش دهنده در پیکربندی آبشار داشته باشید. در چنین مواردی ، تطبیق امپدانس برای اطمینان از عملکرد مناسب کل سیستم بسیار مهم تر می شود.

ما همچنین خدمات سفارشی سازی را برای گردش دهنده های RF خود ارائه می دهیم. اگر الزامات امپدانس خاصی برای برنامه خود دارید ، مهندسان ما می توانند با شما همکاری کنند تا یک گردش دهنده را طراحی کنند که نیازهای دقیق شما را برآورده کند. ما می دانیم که برنامه های مختلف ممکن است ارزش امپدانس متفاوتی داشته باشند ، و ما متعهد هستیم که راه حل هایی را برای شما ارائه دهیم.

اگر در بازار گردش دهنده های RF با کیفیت بالا و دارای ویژگی های تطبیق عالی امپدانس هستید ، در تماس با ما دریغ نکنید. ما در اینجا هستیم تا به شما در یافتن محصولات مناسب برای سیستم های RF خود کمک کنیم. این که آیا شما در حال کار بر روی یک پروژه جدید هستید یا به دنبال به روزرسانی یک برنامه موجود هستید ، می توانیم پشتیبانی و محصولات مورد نیاز خود را ارائه دهیم.

در نتیجه ، تطبیق امپدانس جنبه اساسی گردش خون RF است. این انتقال انرژی کارآمد را تضمین می کند ، بازتاب سیگنال را کاهش می دهد و عملکرد کلی سیستم های RF را بهبود می بخشد. ما به عنوان یک تأمین کننده Circulator RF ، ما به ارائه محصولاتی که بالاترین استانداردهای تطبیق و کیفیت امپدانس را برآورده کنیم ، اختصاص داده ایم. بنابراین ، اگر سؤالی دارید یا نیاز به بحث در مورد الزامات گردش مالی RF خود دارید ، احساس راحتی کنید تا به ما دسترسی پیدا کنید. ما آماده هستیم تا در انجام بهترین گزینه ها برای برنامه های RF خود به شما کمک کنیم.

منابع

1. Pozar ، DM (2011). مهندسی مایکروویو. ویلی
2. کالین ، RE (1992). پایه های مهندسی مایکروویو. مک گرا - هیل.
