محدوده فرکانس بارهای RF چقدر است؟

در حوزه فناوری فرکانس رادیویی (RF)، بارهای RF نقش مهمی دارند. به عنوان یک تامین کننده اختصاصی بارهای RF، من این امتیاز را داشته ام که عمیقاً در پیچیدگی های این اجزا تحقیق کنم، به خصوص در مورد محدوده فرکانس آنها. درک محدوده فرکانس بارهای RF برای کاربردهای مختلف، از مخابرات گرفته تا هوافضا، ضروری است. در این وبلاگ، من محدوده فرکانس انواع مختلف بارهای RF و اهمیت آنها را در سیستم های RF مدرن بررسی خواهم کرد.

مبانی بارهای RF

قبل از اینکه به محدوده فرکانس بپردازیم، اجازه دهید به طور خلاصه بفهمیم که بارهای RF چیست. بارهای RF اجزای غیرفعال هستند که برای جذب انرژی RF بدون بازتاب آن به سیستم طراحی شده اند. آنها برای پایان دادن به خطوط انتقال، به عنوان بارهای ساختگی برای آزمایش، و در انواع کاربردهای دیگر که در آن جذب کنترل شده توان RF مورد نیاز است، استفاده می شود.

اهمیت محدوده فرکانس

محدوده فرکانس یک بار RF کاربرد آن را در سیستم های مختلف RF تعیین می کند. برنامه های مختلف در فرکانس های مختلف کار می کنند و استفاده از بار RF با محدوده فرکانس مناسب برای عملکرد بهینه بسیار مهم است. به عنوان مثال، بار مورد استفاده در یک ایستگاه پایه سلولی باید باندهای فرکانسی مورد استفاده توسط شبکه سلولی را پوشش دهد، در حالی که بار مورد استفاده در یک سیستم ارتباطی ماهواره ای باید در فرکانس های بسیار بالاتری کار کند.

انواع متداول بارهای RF و محدوده فرکانس آنها

بارهای N RF

بارهای N RFبه دلیل طراحی قوی و محدوده فرکانس نسبتاً گسترده، به طور گسترده در بسیاری از کاربردهای RF استفاده می شوند. این بارها معمولاً فرکانس های DC (0 هرتز) تا 18 گیگاهرتز را پوشش می دهند. کانکتور N که معمولاً با این بارها استفاده می شود، به دلیل دوام و توانایی خود در کنترل سطوح توان بالا شناخته شده است. این باعث می شود که بارهای N RF برای کاربردهایی مانند سیستم های رادار، ایستگاه های پایه ارتباط بی سیم و تجهیزات تست و اندازه گیری مناسب باشند.

دامنه فرکانس گسترده بارهای N RF به آنها اجازه می دهد تا در سیستم های مختلفی که در فرکانس های مختلف کار می کنند استفاده شوند. به عنوان مثال، در یک سیستم راداری، از بار می توان برای پایان دادن به خط انتقال و جذب هر گونه انرژی RF ناخواسته استفاده کرد. در یک ایستگاه پایه ارتباط بی سیم، می توان از آن برای آزمایش عملکرد سیستم RF استفاده کرد.

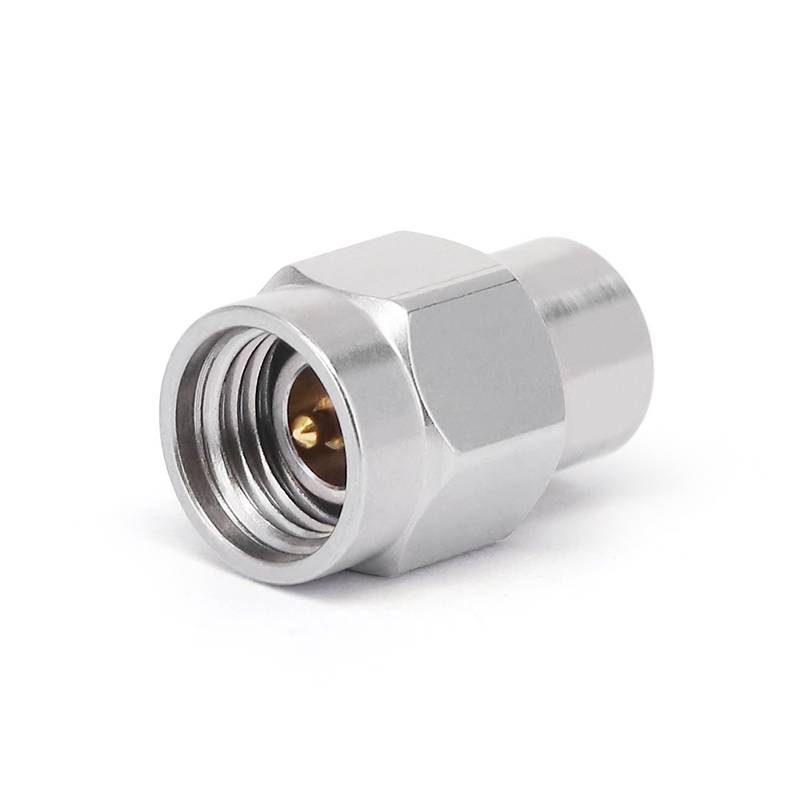

بارهای RF 3.5 میلی متری

بارهای RF 3.5 میلی متریبرای کاربردهای فرکانس بالا طراحی شده اند. آنها عملکرد عالی را در محدوده فرکانس از DC تا 34 گیگاهرتز ارائه می دهند. کانکتور 3.5 میلی متری یک کانکتور دقیق است که تلفات درج کم و تلفات برگشتی بالا را فراهم می کند، و آن را برای برنامه هایی ایده آل می کند که در آن دقت فرکانس بالا مورد نیاز است.

این بارها معمولاً در سیستم های امواج مایکروویو و میلی متری مانند ارتباطات ماهواره ای، انتقال داده با سرعت بالا و تجهیزات تست مایکروویو استفاده می شوند. در ارتباطات ماهواره ای، محدوده فرکانس بالا از بارهای RF 3.5 میلی متری به آنها اجازه می دهد تا فرکانس های مورد استفاده برای اتصال بالا و پایین ماهواره را کنترل کنند. در انتقال داده با سرعت بالا، می توان از آنها برای پایان دادن به خطوط انتقال و اطمینان از یکپارچگی سیگنال استفاده کرد.

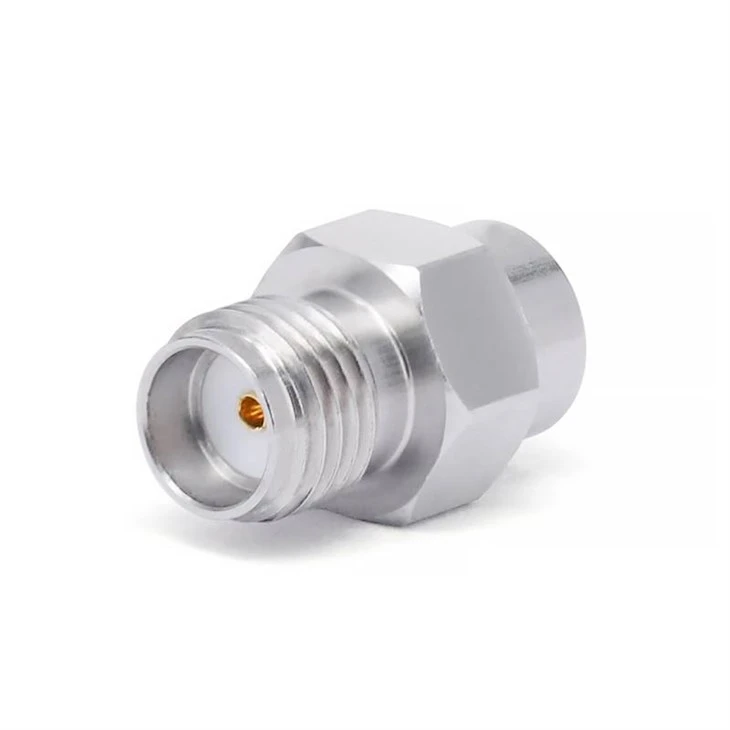

بارهای SMA RF

بارهای SMA RFیکی از محبوب ترین انواع بارهای RF به دلیل اندازه فشرده و در دسترس بودن گسترده است. آنها معمولاً فرکانس های DC تا 18 گیگاهرتز را پوشش می دهند. کانکتور SMA یک کانکتور با اندازه کوچک است که به طور گسترده در مدارهای RF و مایکروویو استفاده می شود.

بارهای SMA RF در کاربردهای مختلفی از جمله دستگاه های بی سیم، ماژول های RF و تنظیمات تست و اندازه گیری استفاده می شوند. در دستگاه‌های بی‌سیم، مانند گوشی‌های هوشمند و روترهای Wi-Fi، می‌توان از بارهای SMA RF برای پایان دادن به درگاه‌های RF و جلوگیری از بازتاب سیگنال استفاده کرد. در تنظیمات تست و اندازه گیری، می توان از آنها برای شبیه سازی شرایط بار مختلف و آزمایش عملکرد اجزای RF استفاده کرد.

عوامل موثر بر محدوده فرکانس

عوامل متعددی می توانند بر محدوده فرکانس یک بار RF تأثیر بگذارند. یکی از عوامل اصلی طراحی خود بار است. مواد مورد استفاده، هندسه بار و نوع اتصال دهنده، همگی در تعیین پاسخ فرکانسی نقش دارند. به عنوان مثال، باری با طراحی کانکتور دقیق‌تر معمولاً پاسخ فرکانسی بهتری در فرکانس‌های بالاتر خواهد داشت.

عامل دیگر فرآیند تولید است. فرآیندهای تولید با کیفیت بالا می توانند تضمین کنند که بار در محدوده فرکانس خود عملکرد ثابتی دارد. هر گونه تغییر در فرآیند تولید می تواند منجر به انحراف در پاسخ فرکانسی شود که می تواند بر عملکرد سیستم RF تأثیر بگذارد.

اهمیت انتخاب محدوده فرکانس مناسب

انتخاب محدوده فرکانس مناسب برای بار RF برای عملکرد کلی سیستم RF بسیار مهم است. اگر محدوده فرکانس بار خیلی باریک باشد، ممکن است نتواند فرکانس های مورد استفاده در سیستم را کنترل کند و منجر به بازتاب سیگنال و عملکرد ضعیف شود. از سوی دیگر، اگر محدوده فرکانس بیش از حد گسترده باشد، ممکن است عملکرد بهینه را در فرکانس های خاص مورد نظر ارائه نکند.

به عنوان مثال، اگر یک بار با محدوده فرکانسی 0 تا 10 گیگاهرتز در سیستمی استفاده شود که در فرکانس 20 گیگاهرتز کار می کند، بار نمی تواند انرژی RF را به طور موثر جذب کند و انعکاس سیگنال قابل توجهی وجود خواهد داشت. این می تواند منجر به تداخل، کاهش قدرت سیگنال و کاهش کلی عملکرد سیستم شود.

سفارشی کردن بارهای RF برای محدوده فرکانس خاص

به عنوان یک تامین کننده بارهای RF، ما درک می کنیم که مشتریان مختلف ممکن است نیازهای خاصی برای محدوده فرکانس بارهای RF خود داشته باشند. به همین دلیل است که ما بارهای RF سفارشی را برای رفع این نیازهای منحصر به فرد ارائه می دهیم. تیم کارشناسان ما می توانند با مشتریان برای طراحی و تولید بارهای RF با محدوده فرکانس دقیق مورد نیاز برای کاربردهای آنها همکاری کنند.

چه بار برای یک سیستم راداری تخصصی که در یک فرکانس خاص کار می کند یا یک بار برای یک سیستم انتقال داده با سرعت بالا، ما تخصص و منابع لازم برای ارائه بارهای RF با کیفیت بالا با محدوده فرکانس مطلوب را داریم.

نتیجه گیری

در نتیجه، محدوده فرکانس بارهای RF یک پارامتر حیاتی است که کاربرد آنها را در سیستم های RF مختلف تعیین می کند. انواع مختلف بارهای RF، مانند بارهای N RF، بارهای RF 3.5 میلی متری و بارهای RF SMA، دارای محدوده فرکانسی متفاوتی هستند که متناسب با کاربردهای مختلف باشد. درک نیازهای محدوده فرکانس سیستم RF شما و انتخاب بار مناسب برای عملکرد بهینه ضروری است.

اگر در بازار بارهای RF هستید و برای انتخاب محدوده فرکانس مناسب برای برنامه خود به کمک نیاز دارید، یا اگر الزامات خاصی برای بارهای RF سفارشی دارید، لطفاً با ما تماس بگیرید. تیم متخصص ما آماده است تا به شما کمک کند تا راه حل مناسب بار RF را برای نیازهای خود پیدا کنید.

مراجع

• پوزار، DM (2011). مهندسی مایکروویو. وایلی.
• Collin, RE (2001). مبانی مهندسی مایکروویو وایلی.
