پارامترهای کلیدی عملکرد آمپلی فایرهای RF چیست؟

آمپلی فایرهای RF اجزای مهم در طیف گسترده ای از سیستم های ارتباطی بی سیم ، سیستم های رادار و سایر برنامه های RF هستند. به عنوان یک تأمین کننده تقویت کننده RF ، درک پارامترهای کلیدی عملکرد تقویت کننده های RF برای ارائه محصولات با کیفیت بالا و برآورده کردن نیازهای متنوع مشتریان ضروری است. در این وبلاگ ، پارامترهای اصلی عملکرد را که ویژگی ها و قابلیت های تقویت کننده های RF را تعریف می کند ، بررسی خواهیم کرد.

سود

سود شاید اساسی ترین پارامتر یک تقویت کننده RF باشد. این نشان دهنده نسبت توان خروجی به قدرت ورودی تقویت کننده است. سود معمولاً در دسی بل (DB) بیان می شود. افزایش بالاتر بدان معنی است که تقویت کننده می تواند قدرت سیگنال ورودی را به طور مؤثرتری افزایش دهد. به عنوان مثال ، اگر یک آمپلی فایر از 20 دسی بل برخوردار باشد ، به این معنی است که قدرت خروجی 100 برابر بیشتر از توان ورودی است (از آنجا

افزایش یک تقویت کننده RF در تمام فرکانس ها ثابت نیست. به طور معمول دارای یک پاسخ وابسته به فرکانس است ، که توسط منحنی فرکانس افزایش توصیف می شود. پهنای باند آمپلی فایر دامنه فرکانس هایی است که بر روی آن در یک مقدار مشخص باقی می ماند ، معمولاً در 3 دسی بل از حداکثر سود. تقویت کننده پهنای باند گسترده در برنامه هایی که در آن باید طیف وسیعی از فرکانس ها تقویت شود ، مانند سیستم های ارتباطی باند پهن ، مطلوب است.

رقم سر و صدا

شکل نویز یکی دیگر از پارامتر های مهم برای آمپلی فایرهای RF است ، به ویژه در برنامه هایی که نسبت سیگنال - به - نویز (SNR) از اهمیت بالایی برخوردار است. شکل نویز یک تقویت کننده به عنوان نسبت SNR ورودی به SNR خروجی تعریف شده است. این مقدار را که تقویت کننده SNR سیگنال ورودی را تخریب می کند ، تعیین می کند. شکل سر و صدای پایین نشان می دهد که تقویت کننده سر و صدای کمتری به سیگنال اضافه می کند.

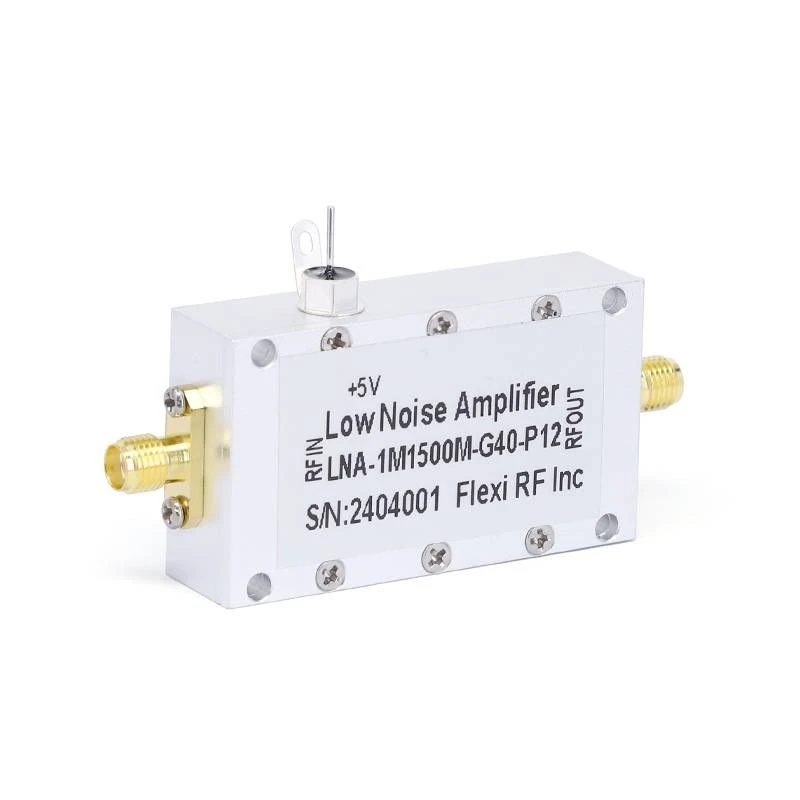

در بسیاری از سیستم های RF ، مانند گیرنده در سیستم های ارتباطات بی سیم و رادار ، تقویت کننده جلو - انتها اغلبتقویت کننده های کم صدا(LNA). LNA ها به گونه ای طراحی شده اند که دارای ارقام بسیار کم ، به طور معمول در محدوده 1 - 3 dB است. با استفاده از LNA در قسمت جلویی ، عملکرد کلی نویز سیستم می تواند به طور قابل توجهی بهبود یابد و امکان تشخیص بهتر و دریافت سیگنال های ضعیف را فراهم می آورد.

قدرت خروجی

قدرت خروجی یک تقویت کننده RF ، سطح قدرتی است که تقویت کننده می تواند به بار تحویل دهد. چندین مشخصات مهم توان خروجی وجود دارد ، از جمله قدرت خروجی اشباع ((P_ {SAT})) و نقطه فشرده سازی 1 - DB ((P_ {1db})).

توان خروجی اشباع حداکثر توان خروجی است که تقویت کننده می تواند تولید کند. فراتر از این نقطه ، افزایش قدرت ورودی منجر به افزایش متناسب در توان خروجی نخواهد شد و تقویت کننده وارد منطقه اشباع می شود که در آن افزایش به میزان قابل توجهی کاهش می یابد.

نقطه فشرده سازی 1 - dB سطح قدرت خروجی است که در آن افزایش تقویت کننده 1 دسی بل از مقدار افزایش خطی آن کاهش می یابد. این یک مشخصات مهم است زیرا نشانگر شروع عدم خطی در تقویت کننده است. در بسیاری از برنامه ها ، آمپلی فایرها در زیر (P_ {1db}) برای اطمینان از عملکرد خطی و به حداقل رساندن اعوجاج سیگنال عمل می کنند.

خطی بودن

خطی بودن اندازه گیری است که چگونه یک تقویت کننده می تواند سیگنال را بدون معرفی اعوجاج تقویت کند. عدم خطی در یک آمپلی فایر می تواند باعث اعوجاج Intermodulation (IMD) شود ، که منجر به تولید اجزای فرکانس اضافی می شود که در سیگنال ورودی اصلی وجود ندارند. این اجزای فرکانس ناخواسته می توانند با سایر سیگنال های موجود در سیستم تداخل داشته و عملکرد کلی را کاهش دهند.

دو پارامتر مهم برای اندازه گیری خطی ، نقطه رهگیری مرتبه سوم (IP3) و نقطه رهگیری مرتبه دوم (IP2) است. IP3 یک نکته نظری است که در آن محصولات Intermodulation مرتبه سوم با قدرت خروجی اساسی در یک طرح قدرت خروجی در مقابل توان ورودی تقاطع می کنند. مقدار IP3 بالاتر نشانگر خطی بهتر و IMD پایین تر است. به طور مشابه ، IP2 مربوط به محصولات Intermodulation دوم است.

امپدانس ورودی و خروجی

امپدانس ورودی و خروجی یک تقویت کننده RF به ترتیب برای تطبیق مناسب با منبع و بار مهم است. تطبیق امپدانس برای اطمینان از حداکثر انتقال نیرو بین تقویت کننده و اجزای متصل بسیار مهم است.

در بیشتر سیستم های RF ، امپدانس استاندارد 50 اهم است. یک آمپلی فایر با امپدانس ورودی 50 اهم را می توان به راحتی به یک منبع 50 - اهم مانند خط انتقال یا ژنراتور سیگنال وصل کرد ، بدون اینکه بازتاب قابل توجهی از سیگنال باشد. به طور مشابه ، امپدانس خروجی 50 اهم امکان انتقال قدرت کارآمد به بار 50 - اهم مانند آنتن یا یک مؤلفه RF دیگر را فراهم می کند.

بازده اضافه شده قدرت (PAE)

راندمان اضافه شده قدرت اندازه گیری از چگونگی کارآمد یک تقویت کننده RF ، قدرت DC را به توان خروجی RF تبدیل می کند. این به عنوان نسبت قدرت خروجی RF منهای قدرت ورودی RF به قدرت DC مصرف شده توسط تقویت کننده تعریف شده است.

PAE یک نکته مهم است ، به خصوص در سیستم های RF باتری یا در برنامه هایی که نیاز به مصرف برق به حداقل برسد. تقویت کننده های بالا - کارآیی می توانند میزان مصرف برق کلی سیستم را کاهش دهند ، عمر باتری را افزایش دهند و همچنین نیازهای اتلاف گرما را کاهش دهند. به عنوان مثال ، در دستگاه های ارتباطی تلفن همراه ، تقویت کننده های برق با PAE بالا برای بهبود عملکرد باتری و کاهش استرس حرارتی در دستگاه ضروری هستند.

صافی

صافی به دست می آید به تغییر در افزایش بیش از یک باند فرکانس مشخص اشاره دارد. یک تقویت کننده با صافی سود خوب ، در محدوده فرکانس عامل نسبتاً ثابت دارد. این در برنامه هایی که در آن تقویت یکنواخت سیگنال مورد نیاز است ، مانند سیستم های ارتباطی پهنای باند و تجهیزات آزمایش و اندازه گیری مهم است.

صافی افزایش معمولاً به عنوان حداکثر انحراف سود از مقدار متوسط آن در باند فرکانس مشخص شده مشخص می شود. به عنوان مثال ، مشخصات صافی از 0.5 dB ± به معنای این است که افزایش تقویت کننده بیش از 0.5 دسی بل از مقدار افزایش افزایش خود در کل محدوده فرکانس عملیاتی منحرف نخواهد شد.

نویز فاز

نویز فاز اندازه گیری پایداری فرکانس کوتاه مدت یک تقویت کننده RF است. این امر در اثر نوسانات تصادفی در مرحله سیگنال خروجی ایجاد می شود. نویز فاز می تواند عملکرد سیستم های RF ، به ویژه در برنامه هایی مانند سنتز فرکانس ، رادار و سیستم های ارتباطی را که به فرکانس دقیق و اطلاعات فاز متکی هستند ، تخریب کند.

در برنامه های فرکانس - سینت سایزر ، نویز فاز کم برای تولید سیگنال های فرکانس پایدار و خالص مورد نیاز است. سر و صدای فاز بالا می تواند منجر به گسترش طیفی سیگنال شود ، که می تواند باعث ایجاد تداخل در سایر سیگنال های موجود در سیستم شود و عملکرد کلی سیستم ارتباطات یا رادار را کاهش دهد.

انزوا

جداسازی پارامتر است که میزان جداسازی الکتریکی بین پورت های مختلف یک تقویت کننده RF ، مانند درگاه های ورودی و خروجی را اندازه گیری می کند. جداسازی خوب بین درگاه های ورودی و خروجی برای جلوگیری از بازخورد و نوسان در تقویت کننده مهم است.

در آمپلی فایرهای چند مرحله ای یا در آمپلی فایرها با درگاه های ورودی و خروجی متعدد ، جداسازی بالا لازم است تا اطمینان حاصل شود که سیگنال ها در پورت های مختلف با یکدیگر تداخل ندارند. جداسازی معمولاً در دسی بل ها بیان می شود ، و مقدار جداسازی بالاتر نشانگر جداسازی الکتریکی بهتر بین بنادر است.

ثبات دما

عملکرد آمپلی فایرهای RF می تواند تحت تأثیر تغییرات دما باشد. پایداری دما اندازه گیری از چگونگی حفظ تقویت کننده پارامترهای عملکرد خود ، مانند افزایش ، شکل نویز و قدرت خروجی ، در محدوده دما گسترده است.

در بسیاری از برنامه ها ، تقویت کننده های RF برای کار در شرایط سخت محیطی که در آن دما می تواند به میزان قابل توجهی متفاوت باشد ، کار می کنند. آمپلی فایرها با ثبات دمای خوب برای جبران تغییرات وابسته به دما در عملکرد آنها طراحی شده اند و از عملکرد قابل اعتماد در کل محدوده دما اطمینان می دهند.

پایان

ما به عنوان یک تأمین کننده تقویت کننده RF ، ما اهمیت این پارامترهای کلیدی عملکرد را در تأمین نیازهای متنوع مشتریان خود درک می کنیم. با طراحی دقیق و ساخت آمپلی فایرهای با عملکرد بهینه از نظر افزایش ، شکل نویز ، قدرت خروجی ، خطی و سایر پارامترها ، می توانیم تقویت کننده های RF با کیفیت بالا را برای طیف گسترده ای از برنامه ها فراهم کنیم.

اگر برای پروژه یا برنامه خود به آمپلی فایرهای RF نیاز دارید ، ما از شما دعوت می کنیم تا برای یک بحث دقیق با ما تماس بگیرید. تیم متخصصان ما آماده هستند تا بر اساس نیازهای خاص شما در انتخاب مناسب ترین تقویت کننده به شما کمک کنند. این که آیا شما به یک گیرنده کم برای گیرنده یا تقویت کننده قدرت بالا برای فرستنده نیاز دارید ، ما از تخصص و نمونه کارها محصول برای رفع نیازهای شما برخوردار هستیم.

منابع

1. Pozar ، DM (2011). مهندسی مایکروویو. ویلی
2. Razavi ، B. (2012). میکروالکترونیک RF. سالن Prentice.
3. Vendelin ، GD ، Pavio ، AM ، & Rohde ، UL (1990). طراحی مدار مایکروویو با استفاده از تکنیک های خطی و غیرخطی. ویلی
