پارامترهای کلیدی جداکننده های RF چیست؟

سلام! به‌عنوان تامین‌کننده جداکننده‌های RF، اخیراً سؤالات زیادی در مورد پارامترهای کلیدی این دستگاه‌های خوب دریافت کردم. بنابراین، فکر کردم چند دقیقه وقت بگذارم تا آن را برای شما تجزیه کنم.

بیایید با اصول اولیه شروع کنیم. جداساز RF یک دستگاه دو پورت است که به سیگنال‌های RF اجازه می‌دهد در یک جهت از آن عبور کنند در حالی که آنها را در جهت معکوس مسدود می‌کند. این مانند یک خیابان یک طرفه برای سیگنال های فرکانس رادیویی است. این جداسازها در بسیاری از سیستم‌های RF بسیار مهم هستند، زیرا به جلوگیری از بازتاب سیگنال و محافظت از تجهیزات حساس در برابر آسیب کمک می‌کنند.

اکنون، بیایید به پارامترهای کلیدی که باید در هنگام انتخاب جداساز RF در نظر بگیرید، بپردازیم.

محدوده فرکانس

محدوده فرکانس یکی از مهمترین پارامترهای جداکننده RF است. محدوده فرکانس هایی را که جداساز می تواند به طور موثر اداره کند را تعیین می کند. کاربردهای مختلف به محدوده فرکانس متفاوتی نیاز دارند. به عنوان مثال، در یک سیستم ارتباطی سیار، ممکن است به یک جداکننده نیاز داشته باشید که بتواند در محدوده 800 مگاهرتز - 2.5 گیگاهرتز کار کند. از سوی دیگر، برای ارتباطات ماهواره ای، می توانید به فرکانس های بسیار بالاتری مانند 20 گیگاهرتز یا بیشتر نگاه کنید.

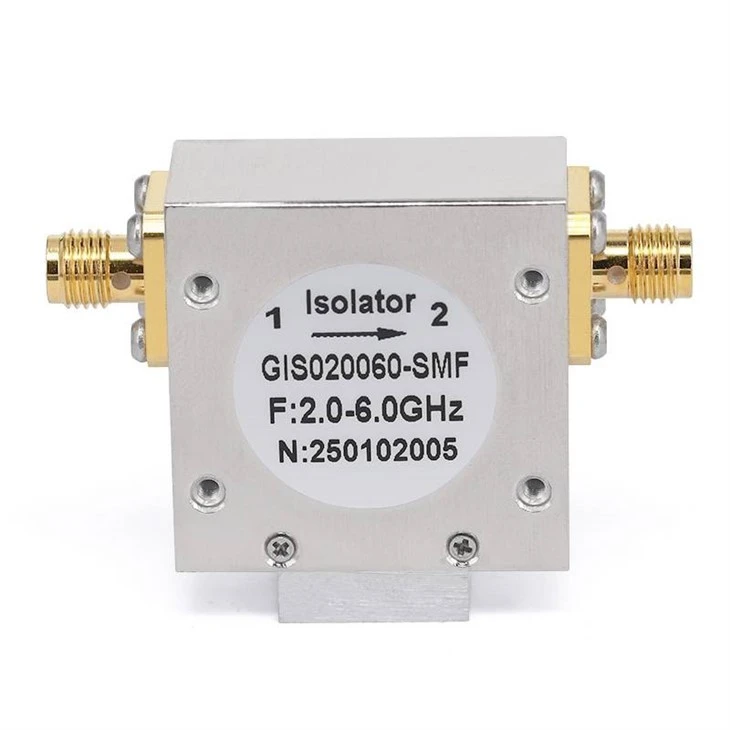

ما طیف گسترده ای از جداکننده های RF را با محدوده فرکانس های مختلف ارائه می دهیم. به عنوان مثال، ماجداسازهای کواکسیال RF 26.5 گیگاهرتزبرای کنترل سیگنال های فرکانس بالا با دقت طراحی شده اند. اگر روی پروژه ای کار می کنید که به محدوده فرکانس کمتری نیاز دارد، ماجداسازهای کواکسیال RF 6 گیگاهرتزممکن است مناسب تر باشد و برای فرکانس های میان برد، ماجداسازهای کواکسیال RF 18 گیگاهرتزمی تواند راه حلی باشد که به دنبال آن هستید

از دست دادن درج

از دست دادن درج یکی دیگر از پارامترهای مهم است. این مقدار قدرت سیگنالی است که هنگام عبور سیگنال RF از ایزولاتور از بین می رود. در یک دنیای ایده‌آل، ما می‌خواهیم ضرر درج صفر نداشته باشیم، اما در واقعیت، همیشه مقداری ضرر وجود دارد. تلفات درج کمتر به این معنی است که مقدار بیشتری از قدرت سیگنال از طریق جداکننده منتقل می شود که به طور کلی برای عملکرد سیستم شما بهتر است.

به طور معمول، از دست دادن درج در دسی بل (dB) اندازه گیری می شود. برای اکثر کاربردها، افت درج کمتر از 0.5 دسی بل خوب در نظر گرفته می شود. با این حال، در برخی از سیستم‌های با کارایی بالا، ممکن است به یک جداکننده با تلفات درج حتی کمتر مانند 0.2 دسی بل یا کمتر نیاز داشته باشید. هنگام انتخاب یک جداکننده، حتما مشخصات از دست دادن درج را بررسی کرده و آن را با سیستم مورد نیاز خود مقایسه کنید.

انزوا

جداسازی معیاری است که نشان می دهد جداساز چقدر سیگنال را در جهت معکوس مسدود می کند. همچنین در دسی بل اندازه گیری می شود. مقدار جداسازی بالاتر به این معنی است که جداساز در جلوگیری از بازتاب سیگنال و تداخل بهتر است.

به عنوان مثال، اگر یک ایزولاتور 20 دسی بل ایزولاسیون داشته باشد، به این معنی است که قدرت سیگنال در جهت معکوس نسبت به جهت رو به جلو 100 برابر کاهش می یابد. در بسیاری از سیستم های RF ایزوله 20 تا 30 دسی بل کافی است. اما در برنامه‌هایی که خطر تداخل سیگنال وجود دارد، ممکن است به یک جداکننده با ایزولاسیون بالاتر مانند 40 دسی‌بل یا بیشتر نیاز داشته باشید.

قدرت هندلینگ

Power Handling به حداکثر مقدار توان RF که جداکننده می تواند بدون آسیب رساندن تحمل کند اشاره دارد. این یک پارامتر مهم است، به ویژه در سیستم های RF پرقدرت. اگر از ظرفیت انتقال قدرت جداکننده تجاوز کنید، می تواند منجر به گرمای بیش از حد، کاهش عملکرد یا حتی آسیب دائمی شود.

ظرفیت جابجایی برق یک جداکننده به عوامل مختلفی از جمله طراحی، مواد و مکانیسم خنک کننده آن بستگی دارد. هنگام انتخاب یک جداکننده، مطمئن شوید که یکی از آنها را انتخاب کنید که ظرفیت انتقال قدرت بالاتر از حداکثر سطح توان در سیستم شما باشد.

VSWR (نسبت موج ایستاده ولتاژ)

VSWR اندازه گیری میزان تطابق جداساز با امپدانس سیستم RF است. یک VSWR پایین نشان‌دهنده تطابق امپدانس خوب است، به این معنی که بیشتر قدرت سیگنال از طریق جداکننده منتقل می‌شود و کمتر به عقب منعکس می‌شود.

VSWR 1:1 ایده آل است، اما در عمل، دستیابی به آن دشوار است. اکثر جداسازهای RF دارای VSWR حدود 1.2:1 تا 1.5:1 هستند. یک VSWR بالاتر می تواند منجر به افزایش از دست دادن درج و بازتاب سیگنال شود که می تواند عملکرد سیستم RF شما را کاهش دهد.

محدوده دما

محدوده دما محدوده دماهایی است که جداساز می تواند به طور موثر در آن کار کند. کاربردهای مختلف شرایط دمایی متفاوتی دارند. به عنوان مثال، در کاربردهای خارج از منزل، جداساز ممکن است نیاز به کار در محدوده دمایی وسیعی داشته باشد، از -40 درجه سانتیگراد تا +85 درجه سانتیگراد.

هنگام انتخاب عایق، مطمئن شوید که مشخصات محدوده دما را بررسی کرده و مطمئن شوید که الزامات برنامه شما را برآورده می کند. برخی از جداکننده‌ها برای عملکرد در دماهای شدید طراحی شده‌اند، در حالی که برخی دیگر برای محیط‌های داخلی یا کنترل‌شده مناسب‌تر هستند.

تغییر فاز

تغییر فاز تغییر فاز سیگنال RF هنگام عبور از ایزولاتور است. در برخی از کاربردها، مانند آنتن های آرایه فازی، تغییر فاز جداکننده باید به دقت کنترل شود. یک تغییر فاز پایدار و قابل پیش بینی برای حفظ عملکرد صحیح سیستم RF مهم است.

اکثر جداسازهای RF یک تغییر فاز نسبتاً کوچک دارند، اما هنوز هم باید در نظر گرفت، به خصوص در کاربردهایی که دقت فاز حیاتی است.

اندازه بسته بندی و نصب

اندازه بسته و گزینه های نصب جداکننده نیز ملاحظات مهمی هستند. بسته به کاربرد شما، ممکن است به یک جداکننده کوچک و فشرده نیاز داشته باشید که به راحتی در یک برد مدار چاپی (PCB) ادغام شود. یا، ممکن است به یک جداکننده بزرگتر با مکانیزم نصب خاص برای سیستم RF نصب شده در قفسه نیاز داشته باشید.

ما انواع بسته بندی و گزینه های نصب را برای پاسخگویی به نیازهای متنوع مشتریان خود ارائه می دهیم. فرقی نمی کند که برای PCB به جداکننده نصب شده روی سطح نیاز داشته باشید یا برای سیستم رک به جداکننده نصب شده روی فلنج، ما شما را تحت پوشش قرار می دهیم.

هزینه

آخرین اما نه کم اهمیت، هزینه همیشه یک عامل است. هزینه جداساز RF به عوامل مختلفی از جمله پارامترهای عملکرد، محدوده فرکانس، ظرفیت انتقال نیرو و برند بستگی دارد. در حالی که مهم است که بهترین عملکرد را در قبال پول خود داشته باشید، همچنین باید هزینه را با بودجه خود متعادل کنید.

هنگام مقایسه جداسازهای مختلف، ارزش کلی را در نظر بگیرید. یک جداساز کمی گران‌تر با پارامترهای عملکرد بهتر ممکن است در درازمدت با کاهش نیاز به قطعات اضافی یا ارتقاء سیستم، باعث صرفه‌جویی در هزینه شما شود.

بنابراین، شما آن را دارید - پارامترهای کلیدی جداکننده های RF. هنگام انتخاب جداساز RF برای برنامه خود، مطمئن شوید که این پارامترها را به دقت در نظر بگیرید و یکی را انتخاب کنید که به بهترین وجه نیازهای شما را برآورده می کند.

اگر هنوز مطمئن نیستید که کدام جداساز RF برای شما مناسب است، یا اگر سؤال دیگری دارید، در تماس با آن تردید نکنید. ما اینجا هستیم تا به شما کمک کنیم راه حل مناسبی برای سیستم RF خود پیدا کنید. چه یک استارتاپ کوچک یا یک شرکت بزرگ، ما تخصص و محصولاتی برای رفع نیازهای شما داریم. همین امروز با ما تماس بگیرید تا فرآیند خرید را شروع کنیم و بیایید با هم کار کنیم تا سیستم RF شما را به سطح بعدی برسانیم!
