کاربردهای ایزولاتورهای RF در کوپلرهای RF چیست؟

جداکننده‌های RF و جفت‌کننده‌های RF دو جزء حیاتی در سیستم‌های فرکانس رادیویی (RF) هستند که هر کدام دارای عملکرد و ویژگی‌های منحصر به فرد خود هستند. به‌عنوان یک تامین‌کننده مجرب جداکننده‌های RF، من از نزدیک شاهد کارکردن این دو دستگاه برای بهبود عملکرد سیستم‌های RF بوده‌ام. در این وبلاگ، من به کاربردهای جداکننده های RF در کوپلرهای RF می پردازم و توانایی های ترکیبی آنها و مزایایی که برای صنایع مختلف به ارمغان می آورند را روشن می کنم.

آشنایی با جدا کننده های RF و کوپل های RF

قبل از اینکه کاربردهای آنها را بررسی کنیم، اجازه دهید به طور خلاصه بفهمیم جداسازهای RF و کوپلرهای RF چیست. جداساز RF یک دستگاه دو پورت است که به سیگنال‌های RF اجازه می‌دهد در یک جهت عبور کنند در حالی که ایزولاسیون بالایی در جهت معکوس ایجاد می‌کنند. عمدتاً برای محافظت از اجزای حساس RF در برابر سیگنال های بازتابی استفاده می شود که می تواند باعث بی ثباتی، تداخل و حتی آسیب به تجهیزات شود.

از طرف دیگر، کوپلر RF یک دستگاه چند پورت است که بخشی از سیگنال RF را از یک خط انتقال نمونه برداری کرده و آن را به پورت دیگری تحویل می دهد. کوپل ها برای اهداف مختلفی مانند نظارت بر سیگنال، اندازه گیری توان و توزیع سیگنال استفاده می شوند.

کاربردهای ایزولاتورهای RF در کوپلرهای RF

حفاظت از سیگنال

یکی از کاربردهای اولیه ایزولاتورهای RF در کوپلرهای RF حفاظت از سیگنال است. در یک سیستم RF معمولی، کوپلرهای RF اغلب برای نمونه برداری و نظارت بر توان سیگنال اصلی استفاده می شوند. با این حال، هرگونه عدم تطابق امپدانس در مسیر مانیتورینگ می‌تواند باعث ایجاد انعکاس شود که ممکن است به منبع برگردد و سیگنال اصلی را مختل کند.

با قرار دادن یک جداکننده RF بین کوپلر RF و تجهیزات مانیتورینگ، می توانیم از رسیدن این سیگنال های بازتابی به منبع جلوگیری کنیم. به عنوان مثال، در یک ایستگاه پایه بی سیم، کوپلر RF از سیگنال خروجی تقویت کننده قدرت برای اهداف نظارت نمونه برداری می کند. یک ایزولاتور RF بین کوپلر و کنتور برق تعبیه شده است تا تقویت کننده قدرت را از سیگنال های منعکس شده ناشی از عدم تطابق امپدانس در متر برق یا کابل های اتصال محافظت کند. این امر پایداری و قابلیت اطمینان عملکرد تقویت کننده قدرت را تضمین می کند.

بهبود کیفیت سیگنال

جداسازهای RF همچنین می توانند کیفیت سیگنال را در کاربردهای کوپلر RF بهبود بخشند. هنگامی که یک کوپلر RF برای توزیع سیگنال استفاده می شود، درگاه های خروجی ممکن است شرایط بار متفاوتی را تجربه کنند که می تواند منجر به عدم تطابق امپدانس و بازتاب آن شود. این انعکاس ها می توانند باعث اعوجاج و تداخل سیگنال شوند و کیفیت کلی سیگنال را کاهش دهند.

یک جداکننده RF را می توان در هر پورت خروجی کوپلر RF اضافه کرد تا سیگنال های بازتابی را جذب کند و بار منطبق با کوپلر را فراهم کند. این به حفظ یک سیگنال خروجی تمیز و پایدار کمک می کند، به خصوص در برنامه های فرکانس بالا که یکپارچگی سیگنال از اهمیت بالایی برخوردار است. به عنوان مثال، در یک سیستم ارتباطی ماهواره ای، از جفت کننده های RF برای توزیع سیگنال های RF به گیرنده های متعدد استفاده می شود. جداکننده‌های RF در درگاه‌های خروجی کوپلرها تضمین می‌کنند که سیگنال‌های دریافتی توسط هر گیرنده با کیفیت بالا و عاری از تداخل ناشی از انعکاس هستند.

حفاظت از تقویت کننده قدرت در سیستم های کوپل شده

در سیستم‌های RF که تقویت‌کننده‌های قدرت همراه با کوپلرهای RF استفاده می‌شوند، جداکننده‌های RF نقشی حیاتی در محافظت از تقویت‌کننده‌های قدرت دارند. تقویت کننده های قدرت به توان بازتابی حساس هستند و توان بازتابی بیش از حد می تواند باعث گرم شدن بیش از حد و آسیب به اجزای تقویت کننده شود.

هنگامی که از یک کوپلر RF برای نمونه برداری از توان خروجی یک تقویت کننده قدرت استفاده می شود، ایزولاتور قرار گرفته بین تقویت کننده و کوپلر از رسیدن توان بازتابی از کوپلر یا اجزای نظارت یا توزیع بعدی به تقویت کننده جلوگیری می کند. این باعث افزایش طول عمر تقویت کننده قدرت و کاهش خطر خرابی سیستم می شود. به عنوان مثال، در یک سیستم رادار، تقویت کننده قدرت سیگنال های RF با قدرت بالا تولید می کند و یک جفت کننده RF بخشی از این سیگنال را برای نظارت نمونه برداری می کند. ایزولاتور RF تضمین می کند که تقویت کننده قدرت به طور ایمن و کارآمد کار می کند.

نمونه های محصول خاص

به عنوان یک تامین کننده جداکننده های RF، ما طیف گسترده ای از جداکننده های RF مناسب برای کاربردهای مختلف کوپلر RF را ارائه می دهیم. ماجداسازهای کواکسیال RF 6 گیگاهرتزبرای برنامه های کاربردی در باند فرکانسی 6 گیگاهرتز، مانند سیستم های Wi - Fi 6E ایده آل هستند. این ایزولاتورها ایزولاسیون عالی و تلفات درج کم را ارائه می دهند و عملکرد مطمئن کوپلرهای RF را در این سیستم ها تضمین می کنند.

برای کاربردهای فرکانس بالا، ماجداسازهای کواکسیال RF 40 گیگاهرتزبرای مقابله با چالش های فرکانس های امواج میلی متری طراحی شده اند. آنها معمولاً در ایستگاه های پایه موج 5G میلی متری استفاده می شوند، جایی که از جفت کننده های RF برای نظارت و توزیع سیگنال استفاده می شود. جداسازها از اجزای حساس سیستم در برابر سیگنال های بازتابی محافظت می کنند و کیفیت سیگنال را در این فرکانس های بالا حفظ می کنند.

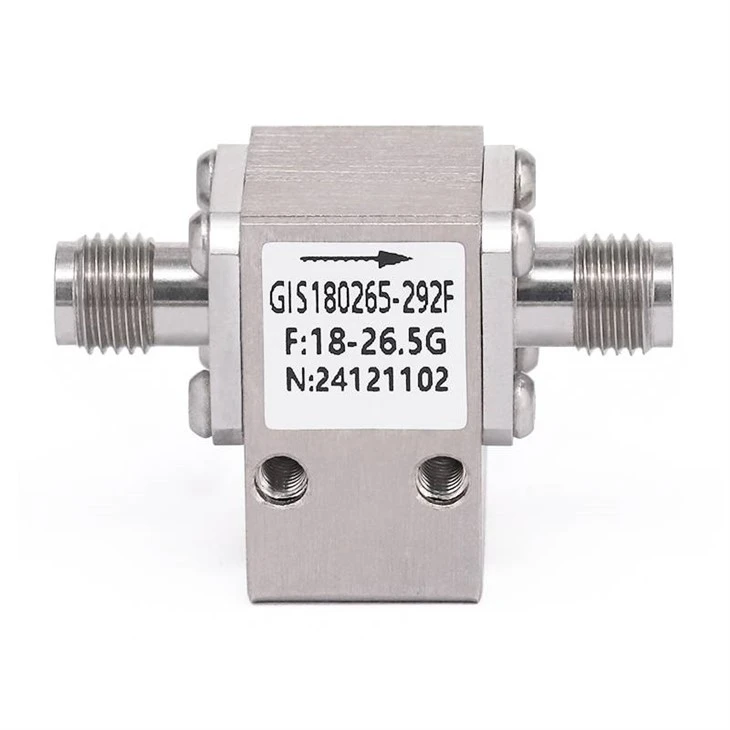

ماجداسازهای کواکسیال RF 26.5 گیگاهرتزهمچنین برای کاربردهایی در محدوده فرکانس 24 تا 26.5 گیگاهرتز، مانند سیستم های رادار خودرو، مناسب هستند. در این سیستم ها از کوپلرهای RF برای تقسیم و توزیع سیگنال های RF استفاده می شود و ایزولاتورها با محافظت از قطعات در برابر انعکاس، پایداری و قابلیت اطمینان عملیات رادار را تضمین می کنند.

نتیجه گیری و فراخوان برای اقدام

در نتیجه، کاربردهای جداکننده های RF در کوپلرهای RF متنوع و برای عملکرد مناسب سیستم های RF ضروری است. از حفاظت سیگنال گرفته تا بهبود کیفیت سیگنال و تقویت‌کننده‌های توان محافظتی، جداکننده‌های RF نقش مهمی در افزایش عملکرد و قابلیت اطمینان سیستم‌های مبتنی بر کوپلر RF دارند.

اگر به دنبال جداکننده های RF با کیفیت بالا برای کاربردهای کوپلر RF خود هستید، ما اینجا هستیم تا بهترین راه حل ها را به شما ارائه دهیم. تیم کارشناسان ما می توانند به شما در انتخاب مناسب ترین جداکننده ها بر اساس نیازهای خاص خود کمک کنند. خواه در صنعت مخابرات، هوافضا یا خودرو هستید، ما محصولات و دانش لازم را برای رفع نیازهای شما داریم. امروز با ما تماس بگیرید تا بحث خرید را شروع کنید و سیستم RF خود را به سطح بعدی ببرید.

مراجع

1. پوزار، DM (2011). مهندسی مایکروویو (ویرایش چهارم). وایلی.
2. Collin, RE (2001). مبانی مهندسی مایکروویو (ویرایش دوم). مک گراو - هیل.
3. Vendelin، GD، Pavio، AM، & Rohde، UL (1990). طراحی مدار مایکروویو با استفاده از تکنیک های خطی و غیرخطی. وایلی.
