مزایا و معایب تقویت کننده های RF کلاس A چیست؟

سلام! به عنوان تامین کننده تقویت کننده های RF، مدت زیادی است که با این دستگاه های جذاب سروکار دارم. امروز، من قصد دارم به دنیای تقویت کننده های RF کلاس A شیرجه بزنم و در مورد مزایا و معایب آنها صحبت کنم.

بیایید با چیزهای خوب شروع کنیم - مزایای تقویت کننده های RF کلاس A. اول از همه، آنها خطی بودن عالی را ارائه می دهند. خطی بودن در تقویت کننده های RF اهمیت زیادی دارد زیرا به این معنی است که سیگنال خروجی بازتولید دقیق سیگنال ورودی است. به عبارت دیگر، تحریف بسیار کمی وجود دارد. این در برنامه هایی که وفاداری سیگنال بسیار مهم است، مانند سیستم های صوتی پیشرفته یا برخی از انواع سیستم های ارتباطی، بسیار مهم است. به عنوان مثال، اگر می‌خواهید یک سیگنال رادیویی پیچیده را با فرکانس‌های مختلف مخابره کنید، یک تقویت‌کننده کلاس A مطمئن می‌شود که تمام آن فرکانس‌ها بدون درهم ریختگی از طرف دیگر خارج می‌شوند.

یکی دیگر از چیزهای خوب در مورد تقویت کننده های RF کلاس A، اعوجاج هارمونیک کم آنهاست. هارمونیک ها فرکانس های ناخواسته ای هستند که مضربی از فرکانس سیگنال اصلی هستند. هنگامی که اعوجاج هارمونیک زیادی دارید، می تواند باعث تداخل با سیگنال های دیگر در همان محدوده فرکانس شود. تقویت‌کننده‌های کلاس A این هارمونیک‌ها را به حداقل می‌رسانند، که در محیط‌های شلوغ RF امتیاز بزرگی است.

تقویت کننده های کلاس A نیز طراحی نسبتاً ساده ای دارند. در مقایسه با سایر کلاس های تقویت کننده های RF، درک و ساخت آنها آسان تر است. این سادگی می تواند به هزینه های توسعه کمتر و چرخه های طراحی کوتاه تر تبدیل شود. اگر یک تولید کننده در مقیاس کوچک یا یک سرگرمی هستید، این می تواند یک مزیت واقعی باشد. برای راه اندازی یک تقویت کننده کلاس A نیازی نیست که یک دانشمند موشک باشید.

حالا بیایید در مورد پاسخ فرکانسی صحبت کنیم. تقویت کننده های RF کلاس A معمولاً پاسخ فرکانسی گسترده و مسطح دارند. این بدان معناست که آنها می‌توانند سیگنال‌ها را در طیف وسیعی از فرکانس‌ها بدون از دست دادن سود قابل توجه تقویت کنند. چه با سیگنال‌های RF با فرکانس پایین کار کنید یا با سیگنال‌های فرکانس بالا، یک تقویت‌کننده کلاس A می‌تواند به خوبی از پس آنها برآید. به عنوان مثال، ماتقویت کننده های کم نویز 18 گیگاهرتزطراحی شده اند تا از قابلیت های پاسخ فرکانس گسترده تقویت کننده های کلاس A برای ارائه عملکرد عالی در محدوده 18 گیگاهرتز استفاده کنند.

با این حال، مانند هر فن آوری، تقویت کننده های RF کلاس A همگی نور خورشید و رنگین کمان نیستند. برخی از معایب قابل توجهی وجود دارد که باید از آنها آگاه باشید.

یکی از بزرگترین معایب کارایی پایین آنهاست. آمپلی فایرهای کلاس A به داشتن قدرت - گرسنه معروف هستند. آنها با دستگاه فعال (معمولاً یک ترانزیستور) کار می کنند که همیشه هدایت می کند، حتی زمانی که سیگنال ورودی وجود ندارد. این رسانش ثابت به این معنی است که انرژی زیادی به عنوان گرما هدر می رود. در واقع، در یک تقویت کننده کلاس A، حداکثر بازده نظری تنها 50٪ است، اما در برنامه های کاربردی در دنیای واقعی، اغلب بسیار کمتر است، گاهی اوقات حدود 20 تا 30٪. این یک مشکل عمده در دستگاه های با باتری یا در برنامه هایی است که مصرف انرژی یک عامل مهم است. به عنوان مثال، اگر در حال ساخت یک دستگاه RF قابل حمل هستید، مصرف انرژی بالای یک تقویت کننده کلاس A می تواند به سرعت باتری را تخلیه کند و زمان کار دستگاه را کاهش دهد.

گرمای تولید شده توسط تقویت کننده های کلاس A فقط یک مسئله مصرف برق نیست. همچنین یک نگرانی قابلیت اطمینان است. گرمای بیش از حد می تواند باعث شود که اجزای تقویت کننده در طول زمان تخریب شوند و منجر به طول عمر کوتاه تر و خرابی های مکرر شوند. برای خنک نگه داشتن آمپلی فایر باید روی راه‌حل‌های گرمایش خوب سرمایه‌گذاری کنید، که به هزینه و پیچیدگی کلی سیستم می‌افزاید.

یکی دیگر از معایب، توان خروجی محدود است. تقویت کننده های کلاس A برای کاربردهای با توان بالا مناسب نیستند. به دلیل راندمان پایین و مشکلات اتلاف گرما، فشار دادن تقویت کننده های کلاس A برای ارائه مقدار زیادی توان دشوار است. اگر نیاز به تقویت سیگنال تا سطح توان بسیار بالا دارید، ممکن است مجبور باشید به کلاس های دیگر تقویت کننده ها مانند کلاس B یا کلاس C نگاه کنید.

از نظر هزینه، در حالی که طراحی تقویت کننده های کلاس A نسبتاً ساده است، هزینه کلی همچنان می تواند بالا باشد. نیاز به اجزای با کیفیت بالا برای اطمینان از خطی بودن خوب و اعوجاج کم، همراه با هزینه محلول‌های کاهش حرارت، می‌تواند افزایش یابد. این امر می تواند تقویت کننده های کلاس A را برای کاربردهای حساس به هزینه جذابیت کمتری داشته باشد.

بیایید در مورد اندازه نیز صحبت کنیم. با توجه به نیاز به کاهش حرارت و نیاز به منابع تغذیه بزرگتر برای کنترل مصرف برق بالا، آمپلی فایرهای کلاس A نسبت به انواع دیگر تقویت کننده ها حجیم تر هستند. این می تواند در برنامه هایی که فضا محدود است، مانند برخی از انواع دستگاه های تلفن همراه یا سیستم های فشرده RF، مشکل ساز باشد.

اکنون، حتی با وجود این معایب، هنوز موقعیت‌های زیادی وجود دارد که تقویت‌کننده‌های RF کلاس A می‌درخشند. برای مثال، در برنامه‌هایی که کیفیت سیگنال اولویت اصلی است، مانند برخی از تجهیزات تحقیقاتی علمی یا سیستم‌های صوتی پیشرفته، مزایای خطی بودن و اعوجاج کم بر معایب راندمان پایین و هزینه بالا بیشتر است.

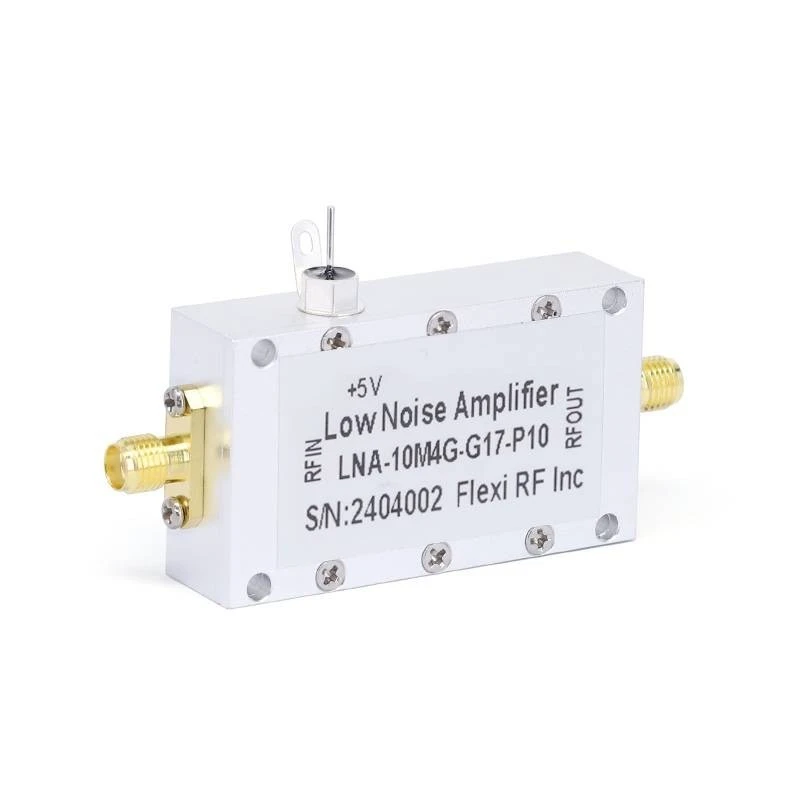

اگر به تقویت کننده های RF ما علاقه مند هستید، ما نیز پیشنهاد می کنیمتقویت کننده های کم نویز 90 گیگاهرتزوتقویت کننده های کم نویز 170 گیگاهرتز. این محصولات برای رفع نیازهای خاص برنامه های کاربردی با فرکانس بالا طراحی شده اند و از ویژگی های منحصر به فرد تقویت کننده های کلاس A بهره می برند و در عین حال سعی در کاهش برخی از معایب دارند.

بنابراین، اگر در بازار تقویت‌کننده‌های RF هستید و تقویت‌کننده‌های کلاس A را در نظر می‌گیرید، مهم است که مزایا و معایب آن را به دقت بسنجید. در مورد نیازهای برنامه خاص خود مانند مصرف برق، کیفیت سیگنال و هزینه فکر کنید. اگر سؤالی دارید یا می خواهید در مورد نیازهای خود بیشتر بحث کنید، در تماس با ما دریغ نکنید. ما اینجا هستیم تا به شما کمک کنیم بهترین راه حل تقویت کننده RF را برای پروژه خود پیدا کنید. چه یک تولید کننده در مقیاس بزرگ باشید یا یک سرگرمی کوچک، ما تخصص و محصولاتی را برای رفع نیازهای شما داریم. بیایید یک مکالمه را شروع کنیم و ببینیم چگونه می توانیم با هم کار کنیم تا تقویت کننده RF مناسب برای شرایط شما را به دست آوریم.

مراجع

• "طراحی تقویت کننده RF" توسط کریس بوویک
• "مهندسی مایکروویو" نوشته دیوید ام پوزار
