چگونه می توان عملکرد گردشگر RF را آزمایش کرد؟

آزمایش عملکرد گردش کننده های RF یک گام مهم در تضمین کیفیت و قابلیت اطمینان آنها است ، به خصوص برای تأمین کننده ای مانند ما. گردش دهنده های RF دستگاه های پورت سه یا چهار منفعل هستند که به سیگنال های RF اجازه می دهند در یک جهت خاص ، به طور معمول به صورت چرخه ای جریان پیدا کنند. در این وبلاگ ، روش ها و ملاحظات مختلفی را برای آزمایش عملکرد گردشگر RF بررسی خواهیم کرد.

درک اصول اولیه RF

قبل از ورود به روشهای آزمایش ، درک روشنی از گردش دهنده های RF و نحوه کار آنها مهم است. گردش دهنده های RF برای جداسازی قسمت های مختلف یک سیستم RF ، جلوگیری از بازتاب ها و اطمینان از جریان کارآمد سیگنال طراحی شده اند. آنها معمولاً در برنامه هایی مانند سیستم های رادار ، شبکه های ارتباطی بی سیم و تجهیزات تست مایکروویو استفاده می شوند.

اصل اساسی یک گردش دهنده RF بر اساس تعامل بین میدان مغناطیسی و سیگنال RF است. هنگامی که یک سیگنال RF وارد یک درگاه گردشگر می شود ، در یک دنباله از پیش تعریف شده به پورت بعدی هدایت می شود. این خاصیت باعث می شود تا برای جدا کردن مسیرهای انتقال و دریافت در سیستم های RF ، گردش خون مفید باشد.

پارامترهای کلیدی عملکرد

چندین پارامتر عملکرد کلیدی وجود دارد که هنگام ارزیابی یک گردش دهنده RF باید آزمایش شوند. این پارامترها شامل از دست دادن درج ، انزوا ، از دست دادن بازگشت و تغییر فاز است.

1. از دست دادن
   از دست دادن درج مقدار قدرتی است که هنگام عبور از سیگنال RF از طریق گردش خون از بین می رود. معمولاً در دسی بل (DB) اندازه گیری می شود. از بین رفتن کم درج مطلوب است زیرا نشان می دهد که گردش دهنده در انتقال سیگنال RF کارآمد است. برای اندازه گیری از دست دادن درج ، از یک ژنراتور سیگنال برای ارسال یک سیگنال RF شناخته شده به یک درگاه گردش خون استفاده می شود و از یک متر برق برای اندازه گیری توان در درگاه خروجی استفاده می شود. تفاوت بین قدرت ورودی و قدرت خروجی از دست دادن درج است.

2. انزوا
   جداسازی اندازه گیری چگونگی جدا کردن گردش دهنده سیگنال ها بین درگاه های مختلف است. همچنین در DB اندازه گیری می شود. جداسازی بالا برای جلوگیری از تداخل بین قسمتهای مختلف سیستم RF مهم است. برای اندازه گیری جداسازی ، یک سیگنال برای یک درگاه اعمال می شود و قدرت در درگاه غیر مجاور اندازه گیری می شود. نسبت توان ورودی به قدرت در درگاه غیر مجاور مقدار انزوا را می دهد.

3. از دست دادن
   از دست دادن بازگشت ، اندازه گیری میزان قدرت است که از گردش دهنده بازگردانده می شود. این نشانگر چگونگی مطابقت گردش دهنده با امپدانس سیستم RF متصل است. از دست دادن بازده بالا مطلوب است زیرا به این معنی است که قدرت کمتری منعکس می شود. از دست دادن بازگشت می تواند با استفاده از آنالایزر شبکه اندازه گیری شود ، که یک سیگنال RF جارو شده را به داخل گردشگر ارسال می کند و سیگنال منعکس شده را اندازه گیری می کند.

4. تغییر فاز
   تغییر فاز تغییر در فاز سیگنال RF است که از طریق گردش خون عبور می کند. در برنامه های کاربردی که فاز سیگنال نیاز به کنترل دارد ، مانند آنتن های آرایه فاز - مهم است. تغییر فاز را می توان با استفاده از آنالایزر شبکه بردار اندازه گیری کرد ، که می تواند هم اندازه و هم فاز سیگنال RF را اندازه گیری کند.



تجهیزات تست

برای آزمایش عملکرد گردش خون RF ، انواع مختلفی از تجهیزات مورد نیاز است. اینها شامل ژنراتورهای سیگنال ، کنتورهای برق ، آنالایزر شبکه و آنالایزر طیف است.

1. ژنراتورهای سیگنال
   از ژنراتورهای سیگنال برای تولید سیگنال های RF با فرکانس های خاص ، دامنه ها و قالب های مدولاسیون استفاده می شود. آنها برای آزمایش از دست دادن درج و جداسازی گردش دهنده های RF ضروری هستند. یک ژنراتور سیگنال خوب باید دارای دامنه فرکانس گسترده ، پایداری توان خروجی بالا و نویز فاز کم باشد.

2. کنتورهای برق
   کنتورهای برق برای اندازه گیری قدرت سیگنال RF استفاده می شود. آنها در رابطه با ژنراتورهای سیگنال برای اندازه گیری از دست دادن درج و انزوا استفاده می شوند. یک متر برق باید از دقت بالایی برخوردار باشد و دامنه پویا گسترده ای داشته باشد.

3. تجزیه و تحلیل شبکه
   آنالایزرهای شبکه متنوع ترین تجهیزات آزمایش برای گردشگر RF هستند. آنها می توانند از دست دادن درج ، انزوا ، از دست دادن بازگشت و تغییر فاز به طور همزمان اندازه گیری کنند. یک آنالایزر شبکه یک سیگنال RF جارو شده را به داخل گردش می فرستد و سیگنال های منتقل شده و منعکس شده را در فرکانس های مختلف اندازه گیری می کند. همچنین می تواند نتایج را در قالب های مختلف مانند نمودارهای اسمیت و توطئه های پاسخ فرکانس نشان دهد.

4. تجزیه و تحلیل طیف
   از آنالیزهای طیف برای تجزیه و تحلیل طیف فرکانس سیگنال RF استفاده می شود. از آنها می توان برای تشخیص هر سیگنال ناخواسته یا هارمونیک تولید شده توسط گردش خون استفاده کرد. آنالایزر طیف می تواند قدرت سیگنال را به عنوان تابعی از فرکانس نشان دهد و امکان شناسایی آسان هرگونه مسائل مربوط به فرکانس را فراهم می کند.

روش آزمایش

آزمایش گردشگرهای RF به طور معمول شامل مراحل زیر است:

1. تنظیم اولیه
   قبل از شروع آزمایش ، تجهیزات آزمایش برای اطمینان از اندازه گیری دقیق باید کالیبره شوند. گردش دهنده باید به درستی به تجهیزات آزمایش متصل شود و امپدانس سیستم باید با امپدانس گردش خون مطابقت داشته باشد.

2. اندازه گیری ضرر درج
   یک ژنراتور سیگنال روی یک فرکانس و دامنه خاص تنظیم می شود و سیگنال به یک درگاه گردشگر ارسال می شود. یک متر برق برای اندازه گیری توان در درگاه خروجی استفاده می شود. از دست دادن درج با کم کردن توان خروجی از قدرت ورودی محاسبه می شود. این اندازه گیری در فرکانسهای مختلف برای به دست آوردن پاسخ فرکانس از دست دادن درج تکرار می شود.

3. اندازه گیری انزوا
   یک سیگنال برای یک درگاه گردشگر اعمال می شود و قدرت در درگاه غیر مجاور با استفاده از یک متر برق اندازه گیری می شود. جداسازی به عنوان نسبت توان ورودی به قدرت در درگاه غیر مجاور محاسبه می شود. مشابه از دست دادن درج ، جداسازی در فرکانس های مختلف برای به دست آوردن پاسخ فرکانس جداسازی اندازه گیری می شود.

4. اندازه گیری از دست دادن بازگشت
   از آنالایزر شبکه برای اندازه گیری از دست دادن بازده استفاده می شود. آنالایزر شبکه یک سیگنال RF جارو شده را به داخل گردشگر ارسال می کند و سیگنال منعکس شده اندازه گیری می شود. از دست دادن بازگشت در آنالایزر شبکه به عنوان تابعی از فرکانس نمایش داده می شود.

5. اندازه گیری تغییر فاز
   از آنالایزر شبکه بردار برای اندازه گیری تغییر فاز استفاده می شود. آنالایزر شبکه بردار هم از نظر اندازه و هم فاز سیگنال RF را اندازه گیری می کند. تغییر فاز به عنوان تفاوت در فاز بین سیگنال های ورودی و خروجی محاسبه می شود.

ملاحظات آزمایش

هنگام آزمایش گردش خون RF ، ملاحظات مختلفی وجود دارد که باید در نظر گرفته شود.

1. شرایط زیست محیطی
   عملکرد گردش خون RF می تواند تحت تأثیر شرایط محیطی مانند دما ، رطوبت و لرزش باشد. بنابراین ، آزمایش باید در شرایط محیطی کنترل شده انجام شود تا از نتایج دقیق و تکرار شونده اطمینان حاصل شود.

2. تلفات کابل
   کابل های مورد استفاده برای اتصال گردشگر به تجهیزات آزمایش می توانند ضرر و تغییر فاز را معرفی کنند. این ضررها هنگام محاسبه پارامترهای عملکرد گردشگر باید در نظر گرفته شود. توصیه می شود از کابل های با کیفیت بالا با ضرر کم و ویژگی های فاز پایدار استفاده کنید.

3. دامنه فرکانس تست
   دامنه فرکانس تست باید کل دامنه فرکانس عامل گردش دهنده را پوشش دهد. این تضمین می کند که گردش دهنده در طیف فرکانس مورد نظر خود عملکرد خوبی داشته باشد.

پایان

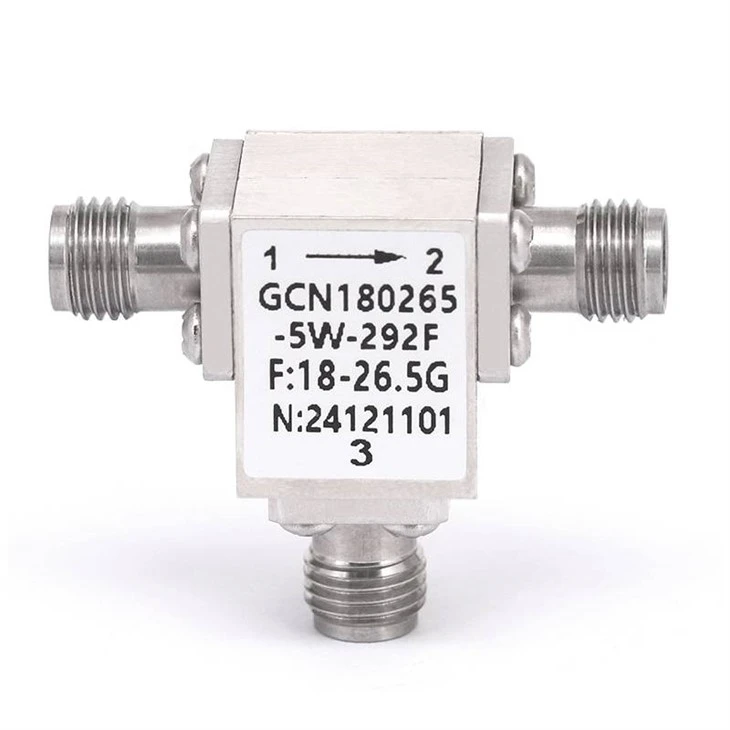

آزمایش عملکرد گردش کننده های RF یک فرآیند پیچیده اما اساسی برای اطمینان از کیفیت و قابلیت اطمینان آنها است. با اندازه گیری پارامترهای کلیدی عملکرد مانند از دست دادن درج ، انزوا ، از دست دادن بازگشت و تغییر فاز ، می توانیم اطمینان حاصل کنیم که ماگردش خون Coaxial RFبالاترین استانداردها را رعایت کنید. در شرکت ما ، ما متعهد به ارائه گردش دهنده های RF با کیفیت بالا هستیم که کاملاً آزمایش شده اند تا از عملکرد بهینه اطمینان حاصل کنند.

اگر برای سیستم RF خود به گردش دهنده های RF نیاز دارید ، ما از شما دعوت می کنیم تا برای بحث تهیه با ما تماس بگیرید. تیم متخصصان ما آماده هستند تا در انتخاب گردش دهنده های مناسب برای برنامه خاص شما و به هر سؤالی که ممکن است داشته باشید ، به شما کمک کند.

منابع

• Pozar ، DM (2011). مهندسی مایکروویو. ویلی
• کالین ، Re (2001). پایه های مهندسی مایکروویو. ویلی
