چگونه امپدانس خروجی تقویت کننده RF را مطابقت دهیم؟

سلام! به‌عنوان تامین‌کننده تقویت‌کننده‌های RF، اخیراً سؤالات زیادی در مورد چگونگی تطبیق امپدانس خروجی تقویت‌کننده RF دریافت کرده‌ام. این یک موضوع حیاتی است و من مشتاق هستم که برخی از بینش ها را با شما به اشتراک بگذارم.

اول از همه، بیایید در مورد اینکه چرا تطبیق امپدانس بسیار مهم است صحبت کنیم. در دنیای تقویت کننده های RF، تطبیق امپدانس مانند یافتن شریک رقص عالی است. هنگامی که امپدانس خروجی تقویت کننده با امپدانس بار (دستگاهی که به آن متصل است) مطابقت داشته باشد، حداکثر انتقال توان را تضمین می کند. این بدان معناست که شما بیشترین بهره را از تقویت کننده خود می برید و بازتاب سیگنال را کاهش می دهید. انعکاس سیگنال می تواند باعث انواع سردردها شود، مانند کاهش بازده، افزایش نویز و حتی آسیب رساندن به آمپلی فایر شما.

بنابراین، چگونه می توان امپدانس خروجی تقویت کننده RF را تطبیق داد؟ خوب، چند روش مختلف وجود دارد، و من شما را با برخی از رایج ترین آنها آشنا می کنم.

1. استفاده از شبکه تطبیق

یکی از محبوب ترین راه ها برای تطبیق امپدانس استفاده از شبکه تطبیق است. شبکه تطبیق مداری است که برای تغییر امپدانس تقویت کننده برای مطابقت با امپدانس بار طراحی شده است. انواع مختلفی از شبکه های تطبیق وجود دارد، اما دو مورد از رایج ترین آنها شبکه L و شبکه Pi هستند.

شبکه L یک راه ساده و موثر برای تطبیق امپدانس است. این شامل دو جزء واکنشی (اعم از سلف یا خازن) است که به شکل L مرتب شده اند. مقادیر این مولفه ها بر اساس امپدانس های ورودی و خروجی که می خواهید مطابقت دهید محاسبه می شود. به عنوان مثال، اگر آمپلی فایر شما دارای امپدانس خروجی 50 اهم و بار شما دارای امپدانس 25 اهم است، شبکه L می تواند به گونه ای طراحی شود که امپدانس 50 اهم را به 25 اهم تبدیل کند.

شبکه Pi کمی پیچیده تر از شبکه L است، اما انعطاف پذیری بیشتری را ارائه می دهد. این شامل سه جزء واکنشی است که به شکل Pi مرتب شده اند. شبکه Pi را می توان برای مطابقت با طیف وسیع تری از امپدانس ها استفاده کرد و همچنین می تواند برخی از قابلیت های فیلتر را ارائه دهد.

هنگام طراحی یک شبکه منطبق، استفاده از اجزای با کیفیت بسیار مهم است. اجزای بی کیفیت می توانند ضرر ایجاد کنند و بر عملکرد شبکه تطبیق شما تأثیر بگذارند. شما می توانید برخی از اجزای عالی RF را از تامین کنندگان قابل اعتماد بیابید که واقعاً می توانند در عملکرد تقویت کننده شما تفاوت ایجاد کنند.

2. تنظیم آمپلی فایر

راه دیگر برای تطبیق امپدانس خروجی تنظیم خود تقویت کننده است. برخی از تقویت کننده های RF دارای اجزای قابل تنظیمی هستند که به شما امکان می دهد امپدانس خروجی را به خوبی تنظیم کنید. اگر برای دستیابی به تطابق بهتر نیاز به تنظیمات کوچک در امپدانس دارید، این می تواند گزینه بسیار خوبی باشد.

به عنوان مثال، برخی از تقویت کننده ها دارای تنظیمات بایاس قابل تنظیم هستند که می تواند بر امپدانس خروجی تأثیر بگذارد. با تنظیم بایاس، می توانید نقطه عملکرد تقویت کننده را تغییر دهید و به طور بالقوه تطابق امپدانس را بهبود بخشید. با این حال، مهم است که هنگام تنظیم آمپلی فایر مراقب باشید، زیرا انجام تنظیمات اشتباه می تواند باعث شود آمپلی فایر خارج از مشخصات خود عمل کند و به طور بالقوه به آن آسیب برساند.

3. استفاده از ترانسفورماتور

ترانسفورماتورها همچنین می توانند برای تطبیق امپدانس استفاده شوند. یک ترانسفورماتور با تغییر سطح ولتاژ و جریان بین دو مدار کار می کند که می تواند به طور موثر امپدانس را تغییر دهد. به عنوان مثال، یک ترانسفورماتور کاهنده می تواند برای کاهش امپدانس خروجی تقویت کننده برای مطابقت با بار با امپدانس کمتر استفاده شود.

ترانسفورماتورها نسبت به سایر روش های تطبیق مزایایی دارند. آنها می توانند جداسازی بین تقویت کننده و بار را ایجاد کنند که می تواند در برخی از برنامه ها مفید باشد. آنها همچنین پهنای باند وسیعی دارند، به این معنی که می توانند در طیف وسیعی از فرکانس ها به خوبی کار کنند. با این حال، ترانسفورماتورها می توانند حجیم و گران باشند، به خصوص برای کاربردهای پرقدرت.

4. انتخاب آمپلی فایر مناسب

یکی از ساده‌ترین راه‌ها برای اطمینان از تطابق امپدانس خوب، انتخاب تقویت‌کننده‌ای است که از قبل دارای امپدانس خروجی نزدیک به امپدانس بار شما باشد. در شرکت ما، ما طیف گسترده ای از تقویت کننده های RF را با امپدانس های خروجی متفاوت برای کاربردهای مختلف ارائه می دهیم.

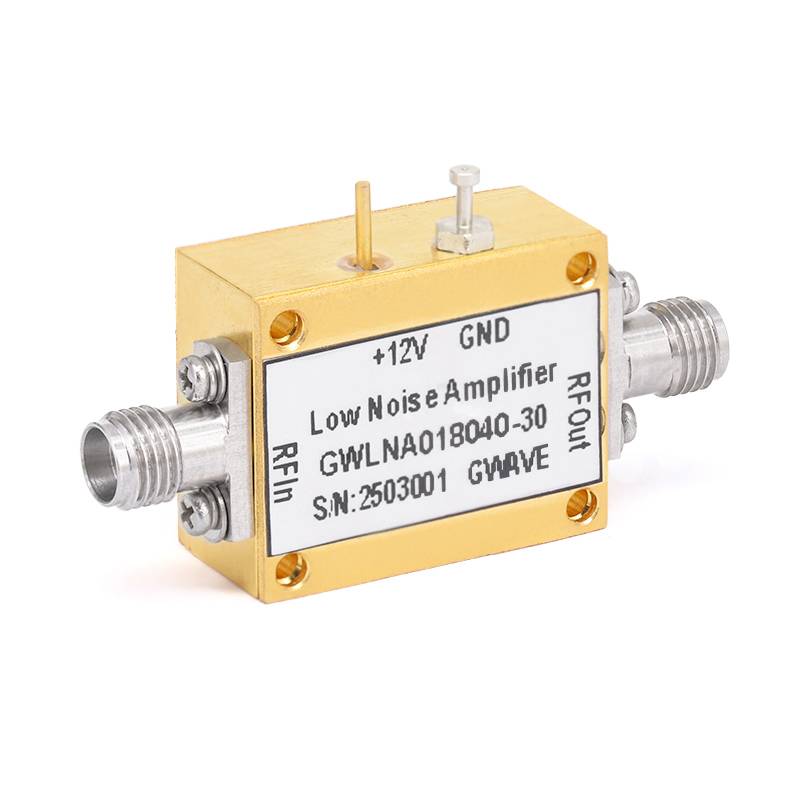

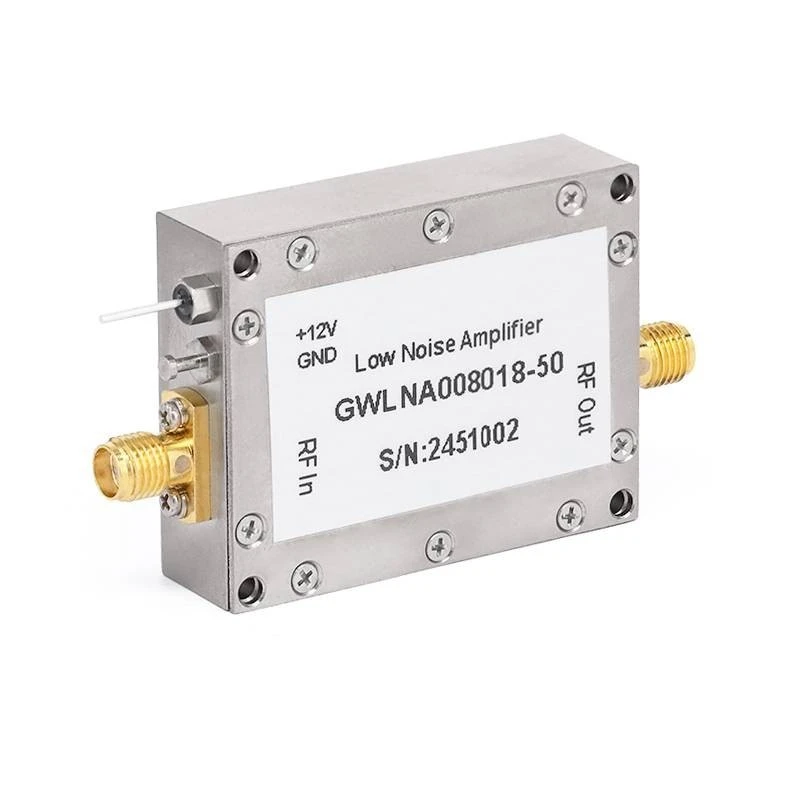

به عنوان مثال، اگر روی پروژه ای کار می کنید که به تقویت کننده کم نویز با امپدانس خروجی 50 اهم نیاز دارد، ما چند گزینه عالی داریم. ما را بررسی کنیدتقویت کننده های کم نویز 40 گیگاهرتز،تقویت کننده های کم نویز 18 گیگاهرتز، وتقویت کننده های کم نویز 50 گیگاهرتز. این تقویت کننده ها برای ارائه عملکرد عالی طراحی شده اند و با امپدانس های خروجی مختلف برای رفع نیازهای شما در دسترس هستند.

تست و تایید

هنگامی که روشی را برای مطابقت با امپدانس خروجی اجرا کردید، مهم است که نتایج را آزمایش و تأیید کنید. برای اندازه گیری امپدانس و ضریب بازتاب تقویت کننده و بار می توانید از یک آنالایزر شبکه استفاده کنید. ضریب انعکاس اندازه گیری میزان بازتاب سیگنال از بار است. ضریب بازتاب پایین نشان دهنده تطابق امپدانس خوب است.

اگر متوجه شدید که تطابق امپدانس آنطور که می‌خواهید خوب نیست، ممکن است لازم باشد تنظیمات مربوط به شبکه یا تقویت کننده خود را انجام دهید. ممکن است برای رسیدن به تطابق کامل کمی آزمون و خطا لازم باشد، اما برای اطمینان از عملکرد بهینه سیستم RF شما ارزش تلاش را دارد.

نتیجه گیری

تطبیق امپدانس خروجی تقویت کننده RF گام مهمی در تضمین عملکرد و کارایی سیستم RF شما است. فرقی نمی‌کند از یک شبکه منطبق استفاده کنید، تقویت‌کننده را تنظیم کنید، از ترانسفورماتور استفاده کنید یا تقویت‌کننده مناسب را از ابتدا انتخاب کنید، روش‌های مختلفی وجود دارد که به شما کمک می‌کند به یک تطابق امپدانس خوب برسید.

اگر هنوز با تطبیق امپدانس مشکل دارید یا اگر به دنبال تقویت کننده RF مناسب برای پروژه خود هستید، در تماس با آن درنگ نکنید. ما اینجا هستیم تا به شما کمک کنیم تا بهترین راه حل ها را برای نیازهای RF خود پیدا کنید. فرقی نمی‌کند شما یک سرگرمی باشید که روی یک پروژه کوچک کار می‌کنید یا یک حرفه‌ای در این صنعت، ما تخصص و محصولاتی برای پشتیبانی از شما داریم. بنابراین، برای اطلاعات بیشتر و شروع بحث در مورد نیازهای تقویت کننده RF خود، با ما تماس بگیرید.

مراجع

• پوزار، DM (2011). مهندسی مایکروویو. وایلی.
• Collin, RE (2001). مبانی مهندسی مایکروویو مک گراو هیل.
