چگونه می توان از پایداری تقویت کننده RF اطمینان داد؟

یو ، علاقه مندان به RF! من به عنوان تأمین کننده تقویت کننده های RF ، دست اول را دیدم که پایدار نگه داشتن این پسران بد چقدر مهم است. در این وبلاگ ، من می خواهم نکاتی را در مورد چگونگی اطمینان از ثبات یک تقویت کننده RF به اشتراک بگذارم.

بیایید با اصول اولیه شروع کنیم. ثبات در تقویت کننده RF دقیقاً چیست؟ خوب ، به عبارت ساده ، یک تقویت کننده پایدار یکی از مواردی است که در شرایط عملیاتی عادی نوسان نمی کند یا یونجه می رود. نوسانات می تواند سیگنال را به هم بزند ، باعث تداخل شود و حتی به خود تقویت کننده آسیب برساند. بنابراین ، ما قطعاً می خواهیم از این امر جلوگیری کنیم.

1. انتخاب مؤلفه مناسب

اولین قدم برای اطمینان از پایداری تقویت کننده ، انتخاب اجزای مناسب است. این شامل ترانزیستورها ، مقاومت ها ، خازن ها و سلف ها است. هر مؤلفه نقش مهمی در عملکرد تقویت کننده ایفا می کند و استفاده از قطعات کم کیفیت یا ناسازگار می تواند منجر به بی ثباتی شود.

برای ترانزیستورها ، ما باید به پارامترهایی مانند افزایش ، شکل نویز و کنترل برق نگاه کنیم. یک ترانزیستور با افزایش بیش از حد بالا می تواند تقویت کننده را مستعد نوسانات کند. از طرف دیگر ، یک ترانزیستور با افزایش کم ممکن است تقویت کافی را فراهم نکند. ما همچنین باید دامنه فرکانس ترانزیستور را در نظر بگیریم. این باید برای فرکانس عملکرد تقویت کننده ما مناسب باشد.

از مقاومت ها ، خازن ها و سلف ها برای تعصب ، اتصال و تطبیق استفاده می شود. به عنوان مثال ، مقاومتهای مغرضانه نقطه عملیاتی DC ترانزیستور را تعیین می کنند. اگر این مقاومت ها به درستی انتخاب نشوند ، ترانزیستور ممکن است در منطقه مورد نظر کار نکند و منجر به بی ثباتی شود. از خازن ها و سلف ها برای تطبیق امپدانس استفاده می شود. یک تطابق خوب امپدانس بین تقویت کننده و بار به انتقال انرژی کمک می کند و احتمال بازتاب را کاهش می دهد ، که می تواند باعث نوسانات شود.

2. تطبیق ورودی و خروجی

تطبیق امپدانس برای پایداری تقویت کننده بسیار مهم است. هنگامی که امپدانس های ورودی و خروجی تقویت کننده به ترتیب با منبع و امپدانس های بار مطابقت دارند ، می توانیم بازتاب ها را به حداقل برسانیم. بازتاب ها می توانند باعث ایجاد امواج ایستاده در تقویت کننده شوند که می تواند منجر به نوسانات شود.

ما می توانیم از تکنیک های مختلفی برای تطبیق امپدانس استفاده کنیم ، مانند استفاده از شبکه های تطبیق. این شبکه ها می توانند از خازن ها و سلف ها تشکیل شوند. به عنوان مثال ، یک شبکه L - ساده می تواند برای مطابقت با امپدانس بار با امپدانس خروجی تقویت کننده استفاده شود. همچنین شبکه های تطبیق پیچیده تری مانند PI - Network و T - شبکه وجود دارد که می تواند تطبیق بهتری را در محدوده فرکانس وسیع تری فراهم کند.

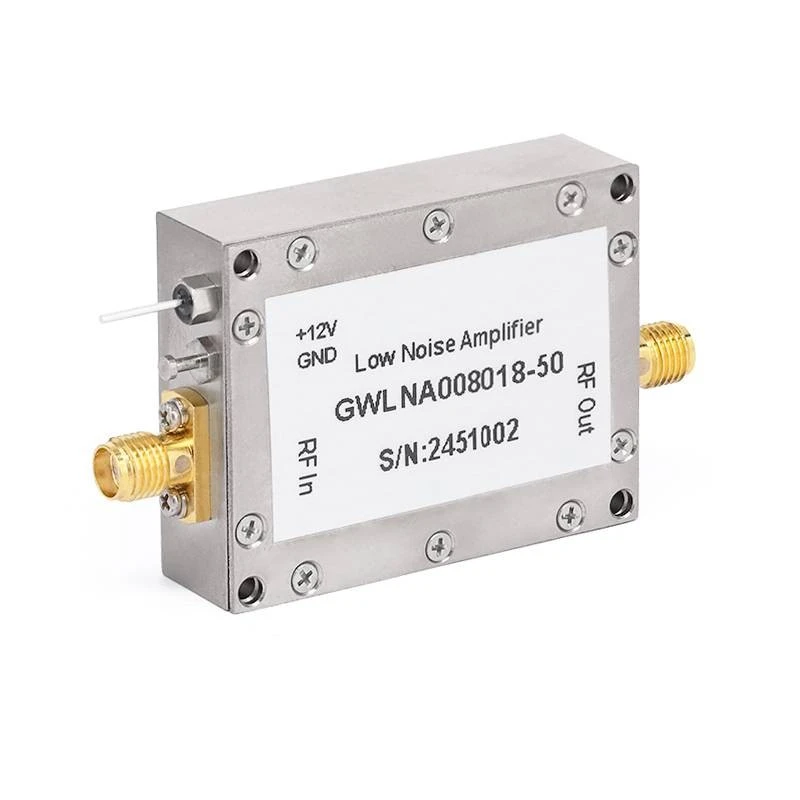

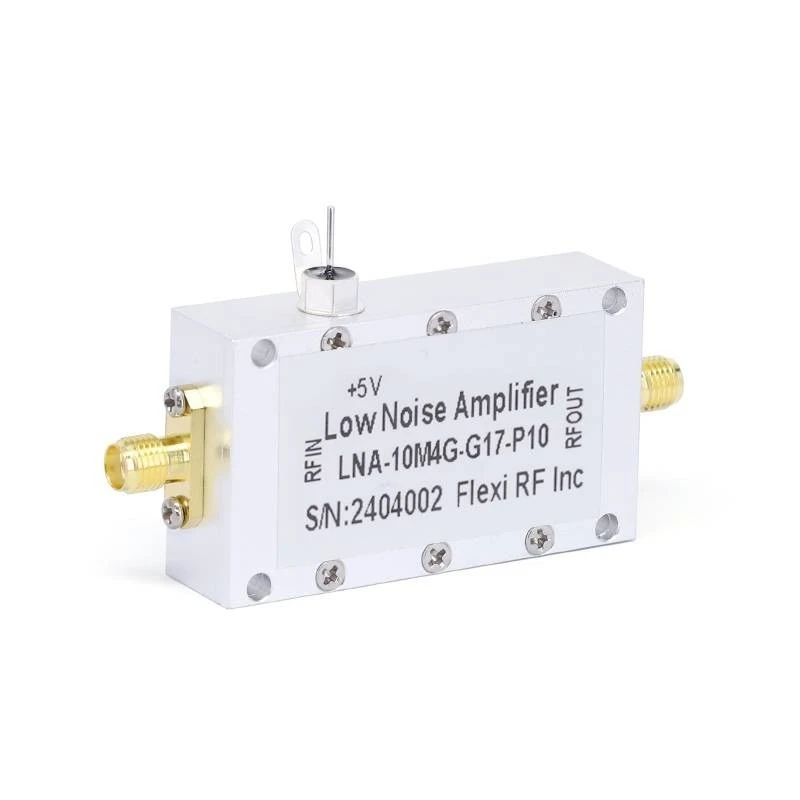

در شرکت ما ، طیف وسیعی از آمپلی فایرهای RF را با تطبیق ورودی و خروجی عالی ارائه می دهیم. ما را بررسی کنیدآمپلی فایرهای نویز کم 220 گیگاهرتزباتقویت کننده های نویز کم 90 گیگاهرتزوتآمپلی فایرهای کم نویز 18 گیگاهرتزبشر این آمپلی فایرها با شبکه های تطبیق مناسب برای اطمینان از عملکرد پایدار طراحی شده اند.

3. مدارهای مغرضانه

تعصب یکی دیگر از عوامل اصلی در ثبات تقویت کننده است. مدار مغرضانه نقطه عملیاتی DC ترانزیستور را تعیین می کند. یک مدار مغرضانه پایدار تضمین می کند که ترانزیستور در منطقه خطی فعالیت می کند ، جایی که می تواند تقویت مداوم را فراهم کند.

انواع مختلفی از مدارهای مغرضانه ، مانند تعصب ثابت ، خود تعصب و ولتاژ - تعصب تقسیم کننده وجود دارد. ولتاژ - تعصب تقسیم کننده یکی از متداول ترین مدارهای مغرضانه است زیرا ثبات خوبی را در طیف گسترده ای از شرایط عملیاتی فراهم می کند. از دو مقاومت برای تقسیم ولتاژ تأمین و تنظیم ولتاژ پایه ترانزیستور استفاده می کند.

هنگام طراحی مدار تعصب ، باید عواملی مانند تغییر دما را در نظر بگیریم. ترانزیستورها نسبت به دما حساس هستند و ویژگی های آنها می تواند با دما تغییر کند. یک مدار مغرضانه خوب باید بتواند این تغییرات دما را جبران کند و نقطه عملیاتی را پایدار نگه دارد.

4. طرح PCB

طرح صفحه چاپ شده (PCB) می تواند تأثیر زیادی بر پایداری تقویت کننده داشته باشد. یک طرح PCB ضعیف طراحی شده می تواند خازن و القاء انگلی ناخواسته را معرفی کند ، که می تواند باعث نوسانات شود.

ما باید هنگام طراحی طرح PCB به نکات زیر توجه کنیم:

• قرار دادن قطعات: مؤلفه ها را در کنار هم قرار دهید تا طول آثار اتصال دهنده به حداقل برسد. آثار طولانی می توانند به عنوان آنتن عمل کنند و انرژی الکترومغناطیسی را تابش کنند ، که می تواند باعث تداخل و بی ثباتی شود.
• پایه گذاری: یک طرح زمینی مناسب ضروری است. برای جلوگیری از حلقه های زمینی باید از یک نقطه ای از زمین یا یک پیکربندی ستاره - زمین استفاده کنیم. حلقه های زمینی می توانند سر و صدا را معرفی کنند و باعث بی ثباتی در تقویت کننده شوند.
• جداسازی منبع تغذیه: از خازن های جداشده در نزدیکی پین های منبع تغذیه اجزای استفاده کنید. این خازن ها به فیلتر کردن نویز فرکانس بالا از منبع تغذیه کمک می کنند و از تأثیر آن بر عملکرد تقویت کننده جلوگیری می کنند.

5 بازخورد

از بازخورد می توان برای بهبود ثبات تقویت کننده استفاده کرد. دو نوع بازخورد وجود دارد: بازخورد مثبت و بازخورد منفی. بازخورد مثبت می تواند افزایش تقویت کننده را افزایش دهد ، اما همچنین می تواند تقویت کننده را ناپایدار کند. از طرف دیگر ، بازخورد منفی می تواند باعث کاهش سود شود اما ثبات ، خطی و پهنای باند تقویت کننده را بهبود بخشد.

ما می توانیم از بازخورد منفی برای کنترل افزایش تقویت کننده و کاهش اثرات تغییرات پارامتر استفاده کنیم. به عنوان مثال ، ما می توانیم از یک مقاومت در مسیر بازخورد استفاده کنیم تا سود تقویت کننده را تعیین کنیم. با تنظیم مقدار این مقاومت ، می توانیم میزان بازخورد منفی و در نتیجه افزایش تقویت کننده را کنترل کنیم.

6. مدیریت حرارتی

گرما می تواند تأثیر قابل توجهی در پایداری تقویت کننده داشته باشد. با افزایش دمای آمپلی فایر ، ویژگی های مؤلفه ها می توانند تغییر کنند که می تواند منجر به بی ثباتی شود.

ما باید از مدیریت حرارتی مناسب تقویت کننده اطمینان حاصل کنیم. این کار را می توان با استفاده از سینک های گرما ، فن ها یا سایر دستگاه های خنک کننده انجام داد. از سینک های گرما برای از بین بردن گرمای تولید شده توسط اجزای استفاده می شود. آنها سطح سطح مؤلفه را افزایش می دهند و به آن اجازه می دهند گرما را با کارآمدتر به محیط اطراف منتقل کند. از طرفداران می توان برای افزایش جریان هوا بر روی سینک گرما استفاده کرد و باعث افزایش بیشتر راندمان خنک کننده می شود.

7. آزمایش و نظارت

پس از طراحی و ساخت تقویت کننده ، باید عملکرد آن را آزمایش و نظارت کنیم. ما می توانیم از تجهیزات مختلف آزمایش مانند آنالایزر طیف ، آنالایزر شبکه و اسیلوسکوپ استفاده کنیم تا افزایش افزایش دهنده ، پاسخ فرکانس و ثبات را اندازه گیری کنیم.

در طی فرآیند آزمایش ، می توانیم به دنبال علائم بی ثباتی مانند نوسانات یا پاسخ های فرکانس غیر طبیعی باشیم. اگر مشکلی را تشخیص دهیم ، می توانیم برای بهبود ثبات آن در طراحی تقویت کننده یا مؤلفه ها تنظیم کنیم.

ما همچنین باید با گذشت زمان عملکرد تقویت کننده را کنترل کنیم. عوامل محیطی مانند دما و رطوبت می توانند تغییر کنند و این تغییرات می تواند بر ثبات تقویت کننده تأثیر بگذارد. با نظارت بر عملکرد تقویت کننده ، می توانیم هرگونه تغییر را زود تشخیص داده و اقدامات اصلاحی انجام دهیم.

در نتیجه ، اطمینان از پایداری یک تقویت کننده RF نیاز به ترکیبی از انتخاب مؤلفه مناسب ، تطبیق امپدانس ، تعصب ، طرح PCB ، بازخورد ، مدیریت حرارتی و آزمایش دارد. در شرکت ما ، ما تمام این عوامل را هنگام طراحی و ساخت آمپلی فایرهای RF خود در نظر می گیریم. ما متعهد به ارائه آمپلی فایرهای RF با کیفیت بالا و پایدار برای مشتریان هستیم.

اگر علاقه مند به خرید آمپلی فایرهای RF هستید یا در مورد ثبات تقویت کننده سؤالی دارید ، دریغ نکنید که به ما دسترسی پیدا کنید. ما اینجا هستیم تا به شما کمک کنیم بهترین راه حل را برای نیازهای خود پیدا کنید.

منابع

• گونزالز ، گیلرمو. تقویت کننده های ترانزیستور مایکروویو: تجزیه و تحلیل و طراحی. سالن Prentice ، 1997.
• Pozar ، David M. Microwave Engineering. ویلی ، 2011.
