چگونه می توان اثرات دما را در تقویت کننده های RF جبران کرد؟

سلام! من به عنوان تأمین کننده تقویت کننده های RF ، دست اول را دیدم که چگونه دما می تواند آچار را در آثار این اجزای مهم پرتاب کند. آمپلی فایرهای RF قهرمانان ناخوشایند دنیای بی سیم هستند و سیگنال ها را تقویت می کنند تا از ارتباط واضح و انتقال داده های کارآمد اطمینان حاصل کنند. اما هنگامی که دما شروع به نوسان می کند ، می تواند با عملکرد بسیار زیاد آنها آشفتگی کند. بنابراین ، در این وبلاگ ، من می خواهم نکاتی را در مورد نحوه جبران اثرات دما در آمپلی فایرهای RF به اشتراک بگذارم.

درک تأثیر دما در تقویت کننده های RF

قبل از شیرجه زدن به راه حل ها ، بیایید نگاهی سریع بیندازیم که چرا دما برای تقویت کننده های RF چنین مشکلی است. می بینید ، تقویت کننده های RF از دستگاه های نیمه هادی مانند ترانزیستورها تشکیل شده اند که نسبت به تغییرات دما بسیار حساس هستند. با افزایش دما ، خواص الکتریکی این نیمه هادی ها می توانند تغییر کنند و منجر به کاهش افزایش ، افزایش نویز و حتی تحریف سیگنال تقویت شده شود.

در سمت تلنگر ، هنگامی که دما کاهش می یابد ، عملکرد تقویت کننده نیز می تواند ضربه ای به خود بگیرد. افزایش ممکن است افزایش یابد و باعث اشباع آمپلی فایر و تحریف سیگنال شود. و در سرما شدید ، دستگاه های نیمه هادی حتی ممکن است کار را متوقف کنند.

بنابراین ، همانطور که مشاهده می کنید ، دما می تواند تأثیر بسزایی در عملکرد آمپلی فایرهای RF داشته باشد. به همین دلیل پیدا کردن راه هایی برای جبران این تأثیرات و اطمینان از اینکه آمپلی فایرهای شما در بهترین حالت کار می کنند ، مهم نیست ، مهم نیست که دما باشد.

روش های جبران اثرات دما

تکنیک های مغرضانه

یکی از متداول ترین روش های جبران اثرات دما در تقویت کننده های RF از طریق تکنیک های تعصب است. تعصب فرآیند استفاده از ولتاژ DC یا جریان در تقویت کننده برای تعیین نقطه عملیاتی آن است. با تنظیم ولتاژ یا جریان تعصب ، می توانید تغییرات در خصوصیات الکتریکی دستگاههای نیمه هادی ناشی از نوسانات دما را خنثی کنید.

به عنوان مثال ، در یک تقویت کننده امیتر مشترک ، می توانید از یک مدار تعصب با جبران دما برای حفظ جریان جمع کننده ثابت در یک محدوده دمای گسترده استفاده کنید. این می تواند به تثبیت افزایش تقویت کننده و کاهش اثرات دما در عملکرد آن کمک کند.

مدیریت حرارتی

روش مهم دیگر برای جبران اثرات دما ، مدیریت حرارتی است. این شامل استفاده از تکنیک ها برای کنترل دمای تقویت کننده و نگه داشتن آن در محدوده عملیاتی ایمن است. روش های مختلفی برای انجام این کار وجود دارد ، از جمله:

• غرق گرما:سینک های گرما دستگاه های خنک کننده منفعل هستند که برای از بین بردن گرما از تقویت کننده طراحی شده اند. آنها با افزایش سطح سطح تقویت کننده کار می کنند و به آن اجازه می دهند گرما را با کارآمدتر به محیط اطراف منتقل کند.
• طرفداران و سیستم های خنک کننده:در بعضی موارد ، ممکن است شما نیاز به استفاده از سیستم های خنک کننده فعال مانند فن یا خنک کننده مایع داشته باشید تا دمای تقویت کننده تحت کنترل باشد. این سیستم ها می توانند خنک کننده مؤثرتری نسبت به غرق گرما به تنهایی ، به ویژه در برنامه های با قدرت بالا فراهم کنند.
• انزوای حرارتی:جداسازی حرارتی شامل جدا کردن تقویت کننده از سایر اجزای تولید گرما در سیستم است. این می تواند به کاهش میزان گرمای منتقل شده به تقویت کننده کمک کند و دمای آن را در یک محدوده ایمن نگه دارد.

اجزای جبران دما

علاوه بر تکنیک های مغرضانه و مدیریت حرارتی ، می توانید در تقویت کننده های RF خود از اجزای جبران شده با دما نیز استفاده کنید. این مؤلفه ها به گونه ای طراحی شده اند که دارای خواص الکتریکی هستند که به شکلی تغییر می کنند که اثرات دما را جبران می کند.

به عنوان مثال ، می توانید از مقاومت های جبران شده با دما یا خازن ها در مدار تقویت کننده استفاده کنید. این مؤلفه ها می توانند به حفظ افزایش مداوم و کاهش اثرات دما در عملکرد تقویت کننده کمک کنند.

حلقه های بازخورد

حلقه های بازخورد یکی دیگر از راههای مؤثر برای جبران اثرات دما در آمپلی فایرهای RF است. یک حلقه بازخورد یک مدار است که از بخشی از سیگنال خروجی برای کنترل سیگنال ورودی استفاده می کند. با تنظیم سیگنال بازخورد ، می توانید تغییرات عملکرد تقویت کننده ناشی از نوسانات دما را خنثی کنید.

به عنوان مثال ، در یک تقویت کننده بازخورد منفی ، سیگنال خروجی با تغییر فاز 180 درجه به ورودی تغذیه می شود. این به کاهش افزایش تقویت کننده و تثبیت عملکرد آن در محدوده دمای گسترده کمک می کند.

انتخاب روش جبران مناسب

هنگامی که نوبت به جبران اثرات دما در تقویت کننده های RF می رسد ، هیچ راه حل یک اندازه ای وجود ندارد. بهترین روش برای شما به عوامل مختلفی از جمله نوع تقویت کننده ، محدوده دمای کار و الزامات خاص کاربرد شما بستگی دارد.

در اینجا مواردی وجود دارد که باید هنگام انتخاب یک روش جبران خسارت در نظر بگیرید:

• هزینه:برخی از روش های جبران خسارت ، مانند استفاده از اجزای جبران دما ، می توانند گرانتر از سایرین باشند. شما باید هزینه روش جبران خسارت را در برابر مزایایی که ارائه می دهد وزن کنید.
• پیچیدگی:برخی از روش های جبران خسارت ، مانند استفاده از حلقه های بازخورد ، می توانند پیچیده تر از سایرین باشند. هنگام انتخاب روش جبران خسارت ، باید تخصص فنی و منابع موجود در اختیار شما را در نظر بگیرید.
• الزامات عملکرد:الزامات عملکرد برنامه شما نیز در تعیین بهترین روش جبران خسارت نقش دارد. به عنوان مثال ، اگر به یک تقویت کننده با کمال با سر و صدای کم نیاز دارید ، ممکن است نیاز به استفاده از یک روش جبران خسارت پیچیده تر داشته باشید.

پایان

جبران اثرات دما در تقویت کننده های RF برای اطمینان از عملکرد قابل اعتماد آنها در طیف گسترده ای از برنامه ها ضروری است. با استفاده از تکنیک های مغرضانه ، مدیریت حرارتی ، اجزای جبران دما و حلقه های بازخورد ، می توانید تغییرات در خصوصیات الکتریکی دستگاههای نیمه هادی ناشی از نوسانات دما را خنثی کرده و تقویت کننده های خود را به بهترین شکل ممکن انجام دهید.

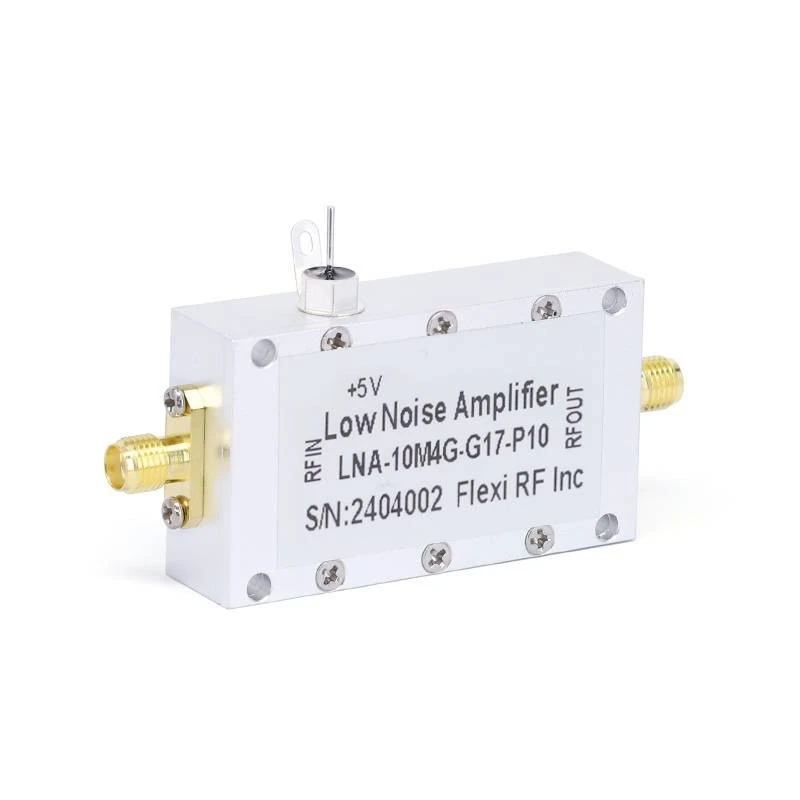

اگر در بازار آمپلی فایرهای RF هستید که برای عملکرد خوب در محدوده دمای گسترده طراحی شده اند ، حتماً ما را بررسی کنیدتقویت کننده های کم صدابشر آمپلی فایرهای ما با استفاده از جدیدترین فناوری ساخته شده و برای ارائه عملکرد و قابلیت اطمینان عالی طراحی شده اند ، مهم نیست که درجه حرارت چیست.

اگر سؤالی دارید یا می خواهید در مورد الزامات خاص خود بحث کنید ، لطفاً در تماس با شما دریغ نکنید. ما خوشحال خواهیم شد که به شما کمک کنیم تقویت کننده های RF مناسب را برای برنامه خود پیدا کنید و پشتیبانی مورد نیاز خود را برای اطمینان از عملکرد موفق آنها در اختیار شما قرار می دهیم.

منابع

• Razavi ، B. (2017). میکروالکترونیک RF. سالن Prentice.
• گونزالز ، G. (2018). تقویت کننده های ترانزیستور مایکروویو: تجزیه و تحلیل و طراحی. سالن Prentice.
• Pozar ، DM (2019). مهندسی مایکروویو. ویلی
