چگونه سیرکولاتور RF مناسب را برای یک کاربرد خاص انتخاب کنیم؟

وقتی صحبت از سیستم‌های فرکانس رادیویی (RF) می‌شود، انتخاب سیرکولاتور RF مناسب برای اطمینان از عملکرد و کارایی بهینه بسیار مهم است. من به عنوان یک تامین کننده معتبر سیرکولاتورهای RF، پیچیدگی های موجود در این فرآیند تصمیم گیری را درک می کنم. در این پست وبلاگ، من شما را از طریق فاکتورهای کلیدی که باید در هنگام انتخاب یک دستگاه سیرکولاتور RF برای یک کاربرد خاص در نظر بگیرید، راهنمایی می کنم.

آشنایی با سیرکولاتورهای RF

قبل از پرداختن به فرآیند انتخاب، ضروری است که درک اولیه ای از چیستی دستگاه سیرکولاتور RF و نحوه عملکرد آن داشته باشید. سیرکولاتور RF یک دستگاه سه یا چهار پورت غیرفعال و غیر متقابل است که به سیگنال‌های RF اجازه می‌دهد در یک جهت خاص، معمولاً در یک الگوی دایره‌ای، جریان پیدا کنند. این بدان معنی است که سیگنالی که به یک پورت وارد می شود از پورت بعدی در یک دنباله از پیش تعریف شده خارج می شود.

ماهیت غیر متقابل سیرکولاتورهای RF چیزی است که آنها را در سیستم های RF بسیار ارزشمند می کند. آنها را می توان برای جداسازی بخش های مختلف یک سیستم، محافظت از اجزای حساس در برابر سیگنال های منعکس شده و بهبود عملکرد کلی سیستم استفاده کرد. به عنوان مثال، در یک سیستم گیرنده فرستنده، می توان از یک سیرکولاتور RF برای جداسازی سیگنال های ارسالی و دریافتی استفاده کرد و از تداخل جلوگیری کرد و کیفیت سیگنال را بهبود بخشید.

عوامل کلیدی برای در نظر گرفتن

اکنون که ما درک اولیه ای از گردشگرهای RF داریم، بیایید فاکتورهای کلیدی را که باید هنگام انتخاب مناسب برای کاربرد خاص خود در نظر بگیرید، بررسی کنیم.

محدوده فرکانس

اولین و مهمترین عاملی که باید در نظر گرفت، محدوده فرکانس سیرکولاتور RF است. کاربردهای مختلف به محدوده فرکانسی متفاوتی نیاز دارند و انتخاب یک سیرکولاتور که بتواند در باند فرکانسی مورد نظر کار کند بسیار مهم است. برای مثال، اگر روی یک سیستم ارتباطی مایکروویو کار می‌کنید، به یک سیرکولاتور نیاز دارید که بتواند در فرکانس‌های مایکروویو کار کند.

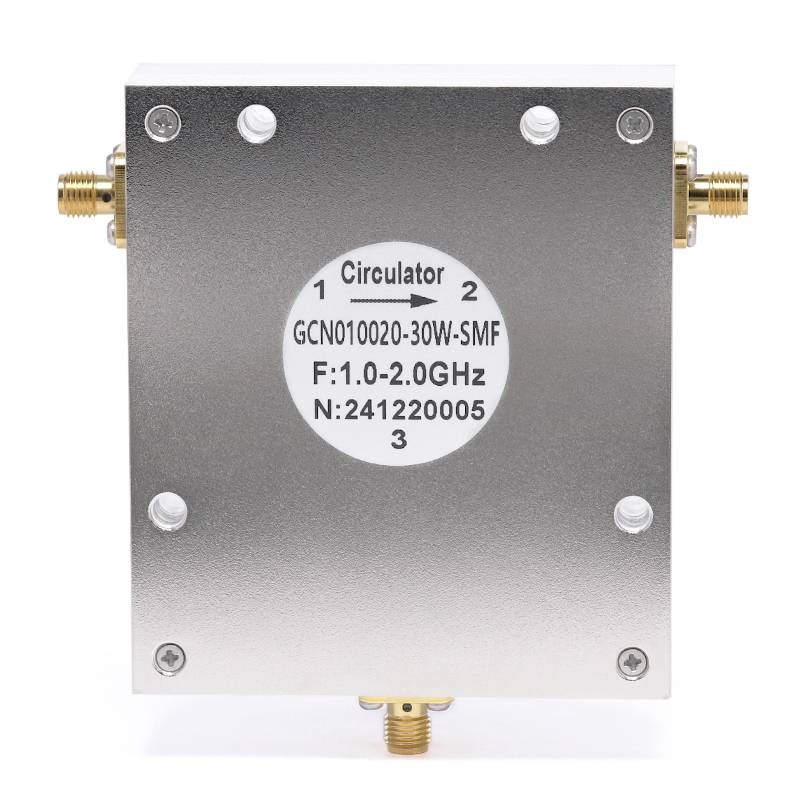

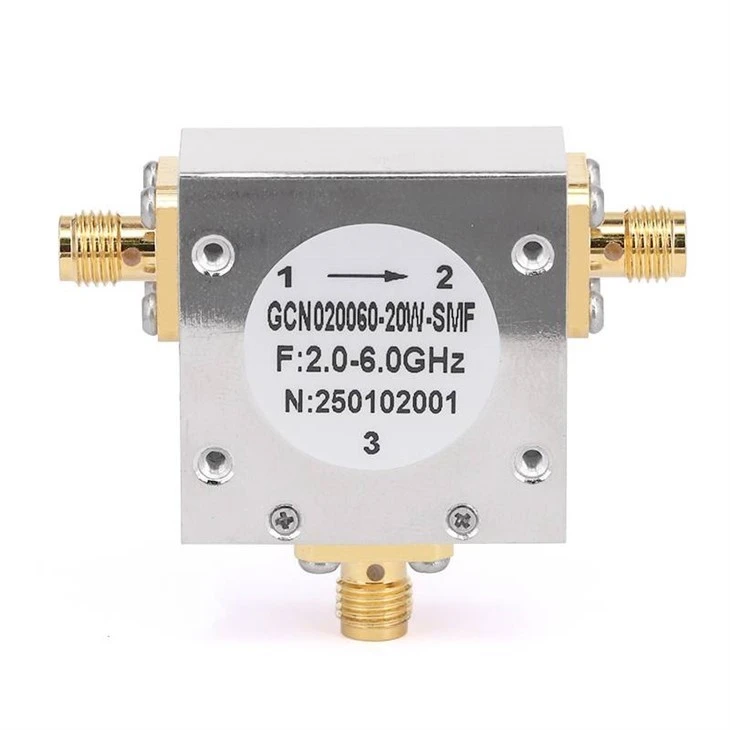

به عنوان یک تامین کننده، ما طیف گسترده ای از سیرکولاتورهای RF را با محدوده فرکانس های مختلف برای رفع نیازهای برنامه های مختلف ارائه می دهیم. به عنوان مثال، ماسیرکولاتورهای کواکسیال RF 26.5 گیگاهرتزبرای برنامه های کاربردی با فرکانس بالا طراحی شده اند، در حالی که ماسیرکولاتورهای کواکسیال RF 40 گیگاهرتزبرای نیازهای فرکانس بالاتر نیز مناسب هستند. ما هم داریمسیرکولاتورهای کواکسیال RF 6 گیگاهرتزبرای کاربردهای فرکانس پایین تر

قدرت هندلینگ

فاکتور مهم دیگری که باید در نظر گرفته شود، قابلیت کنترل برق سیرکولاتور RF است. ظرفیت جابجایی توان یک سیرکولاتور به حداکثر توانی که می تواند تحمل کند، بدون کاهش قابل توجه عملکرد اشاره دارد. برای اطمینان از عملکرد قابل اعتماد، انتخاب یک سیرکولاتور که بتواند سطوح توان برنامه خاص شما را کنترل کند، بسیار مهم است.

هنگام انتخاب یک سیرکولاتور بر اساس کنترل توان، مهم است که هم میانگین توان و هم حداکثر توان مورد نیاز سیستم خود را در نظر بگیرید. برای کاربردهای پرقدرت، مانند سیستم‌های رادار یا فرستنده‌های پرقدرت، به یک سیرکولاتور با ظرفیت انتقال قدرت بالا نیاز دارید. سیرکولاتورهای RF ما در انواع درجه بندی های قدرت موجود هستند تا نیازهای برق مختلف را برآورده کنند.

از دست دادن درج

از دست دادن درج یکی دیگر از پارامترهای حیاتی است که هنگام انتخاب یک سیرکولاتور RF باید در نظر گرفته شود. تلفات درج به مقدار توانی اطلاق می شود که با عبور سیگنال RF از سیرکولاتور تلف می شود. تلفات کمتر درج نشان دهنده عملکرد بهتر است، زیرا انرژی کمتری در سیرکولاتور تلف می شود.

به طور کلی، از دست دادن درج در دسی بل (dB) اندازه گیری می شود، و مقدار dB کمتر نشان دهنده تلفات کمتر است. هنگام انتخاب یک سیرکولاتور، مهم است که یکی با تلفات ورودی کم را انتخاب کنید تا تلفات برق به حداقل برسد و کارایی کلی سیستم بهبود یابد. سیرکولاتورهای RF ما به گونه ای طراحی شده اند که تلفات درج کم داشته باشند و عملکرد مطلوب را در برنامه شما تضمین کنند.

انزوا

ایزوله یکی دیگر از پارامترهای مهم است که توانایی سیرکولاتور را در جداسازی پورت های ورودی و خروجی می سنجد. مقدار جداسازی بالا نشان می دهد که سیرکولاتور می تواند به طور موثری از نشت سیگنال بین پورت ها جلوگیری کند، تداخل را کاهش دهد و کیفیت سیگنال را بهبود بخشد.

ایزوله نیز بر حسب دسی بل (dB) اندازه گیری می شود و مقدار dB بالاتر نشان دهنده ایزوله بهتر است. هنگام انتخاب یک سیرکولاتور، مهم است که یکی از آنها را با مقدار ایزولاسیون بالا انتخاب کنید تا از عملکرد قابل اعتماد اطمینان حاصل کنید و تداخل در سیستم شما به حداقل برسد. سیرکولاتورهای RF ما به گونه ای طراحی شده اند که ایزولاسیون بالایی داشته باشند و عملکرد عالی را در کاربردهای مختلف ارائه دهند.

VSWR (نسبت موج ایستاده ولتاژ)

VSWR اندازه‌گیری است که نشان می‌دهد سیرکولاتور RF چقدر با امپدانس اجزای متصل شده مطابقت دارد. مقدار کم VSWR نشان‌دهنده تطابق امپدانس خوب است، به این معنی که توان کمتری از سیرکولاتور منعکس می‌شود و در نتیجه عملکرد و کارایی بهتری دارد.

VSWR معمولاً به صورت نسبتی مانند 1.2:1 یا 1.5:1 بیان می شود. نسبت کمتر نشان دهنده تطابق امپدانس بهتر است. هنگام انتخاب یک سیرکولاتور، مهم است که یکی با مقدار VSWR پایین را انتخاب کنید تا از عملکرد بهینه اطمینان حاصل کنید و اتلاف برق در سیستم شما به حداقل برسد. سیرکولاتورهای RF ما به گونه‌ای طراحی شده‌اند که VSWR پایینی داشته باشند که تطابق امپدانس خوب و عملکرد عالی را ارائه می‌دهند.

فاکتور اندازه و فرم

اندازه و ضریب شکل سیرکولاتور RF نیز ملاحظات مهمی است، به ویژه در کاربردهایی که فضا محدود است. برنامه های مختلف ممکن است به اندازه ها و فاکتورهای شکلی متفاوتی از گردشگرها نیاز داشته باشند، و بسیار مهم است که یکی را انتخاب کنید که بتواند در سیستم شما مناسب باشد.

به عنوان یک تامین کننده، ما انواع سیرکولاتورهای RF را با اندازه ها و فاکتورهای شکلی مختلف برای رفع نیازهای کاربردهای مختلف ارائه می دهیم. چه به یک سیرکولاتور فشرده برای یک دستگاه قابل حمل یا یک سیرکولاتور بزرگتر برای یک سیستم پرقدرت نیاز داشته باشید، ما راه حل مناسبی برای شما داریم.

ملاحظات خاص برنامه

علاوه بر فاکتورهای کلی که در بالا ذکر شد، برخی ملاحظات مربوط به کاربرد نیز وجود دارد که باید هنگام انتخاب یک سیرکولاتور RF در نظر بگیرید.

سیستم های ارتباطی

در سیستم های ارتباطی، مانند شبکه های سلولی یا سیستم های ارتباطی ماهواره ای، از سیرکولاتورهای RF برای جداسازی سیگنال های ارسالی و دریافتی استفاده می شود. هنگام انتخاب یک سیرکولاتور برای یک سیستم ارتباطی، مهم است که عواملی مانند محدوده فرکانس، افت ورودی، ایزوله و VSWR را در نظر بگیرید تا از عملکرد قابل اعتماد و ارتباط با کیفیت بالا اطمینان حاصل کنید.

سیستم های راداری

سیستم های رادار به گردشگرهای RF نیاز دارند که می توانند سطوح توان بالا را مدیریت کنند و در فرکانس های بالا کار کنند. هنگام انتخاب یک سیرکولاتور برای یک سیستم راداری، مهم است که دستگاهی را انتخاب کنید که ظرفیت انتقال قدرت بالا، تلفات درج کم، ایزوله بالا و VSWR پایین را داشته باشد تا از تشخیص دقیق و عملکرد قابل اطمینان اطمینان حاصل شود.

تجهیزات تست و اندازه گیری

در تجهیزات تست و اندازه گیری، از سیرکولاتورهای RF برای مسیریابی سیگنال ها بین قطعات مختلف و پورت های تست استفاده می شود. هنگام انتخاب یک سیرکولاتور برای تجهیزات تست و اندازه گیری، مهم است که عواملی مانند محدوده فرکانس، افت درج، جداسازی و VSWR را در نظر بگیرید تا از اندازه گیری های دقیق و عملکرد قابل اعتماد اطمینان حاصل کنید.

نتیجه گیری

انتخاب سیرکولاتور RF مناسب برای یک کاربرد خاص، یک تصمیم حیاتی است که می تواند تاثیر قابل توجهی بر عملکرد و کارایی سیستم شما داشته باشد. با در نظر گرفتن فاکتورهایی مانند محدوده فرکانس، جابجایی توان، افت درج، ایزوله، VSWR، اندازه و ضریب فرم و همچنین الزامات خاص برنامه، می توانید بهترین سیرکولاتور را برای نیازهای خود انتخاب کنید.

به عنوان تامین کننده سیرکولاتورهای RF، ما متعهد به ارائه محصولات با کیفیت بالا هستیم که نیازهای مشتریان خود را برآورده می کند. سیرکولاتورهای RF ما به گونه ای طراحی شده اند که عملکرد بسیار خوبی از نظر محدوده فرکانس، کنترل توان، از دست دادن ورودی، ایزوله، VSWR و اندازه داشته باشند. اگر به دنبال دستگاه گردشگر RF مناسب برای برنامه خود هستید، از شما دعوت می کنیم با ما تماس بگیرید تا در مورد نیازهای خود صحبت کنید و محصولات ما را بررسی کنید. ما مشتاقانه منتظر همکاری با شما هستیم تا راه حل مناسبی برای سیستم RF شما پیدا کنیم.

مراجع

• پوزار، DM (2011). مهندسی مایکروویو (ویرایش چهارم). وایلی.
• Collin, RE (2001). مبانی مهندسی مایکروویو (ویرایش دوم). وایلی.
• Matthaei, GL, Young, L., & Jones, EMT (1964). فیلترهای مایکروویو، شبکه های تطبیق امپدانس، و ساختارهای کوپلینگ. مک گراو هیل.
