نویز فاز چگونه بر عملکرد سیستم های RF تاثیر می گذارد؟

نویز فاز یک پارامتر حیاتی در ارزیابی عملکرد سیستم های RF (فرکانس رادیویی) است. به عنوان یک تامین کننده پیشرو در تقویت کننده های RF، ما به طور مستقیم شاهد بودیم که نویز فاز می تواند به طور قابل توجهی بر عملکرد و کارایی کلی این سیستم ها تأثیر بگذارد. در این وبلاگ به مفهوم نویز فاز، منابع آن و مهمتر از همه نحوه تاثیر آن بر عملکرد سیستم های RF خواهیم پرداخت.

درک نویز فاز

نویز فاز به عنوان نوسانات کوتاه مدت در فاز یک سیگنال تعریف می شود. در یک سیگنال RF ایده آل، فاز در طول زمان ثابت می ماند. با این حال، در سناریوهای دنیای واقعی، عوامل مختلفی تغییرات تصادفی را در فاز سیگنال معرفی می‌کنند. این نوسانات معمولاً در حوزه فرکانس به صورت نوارهای جانبی در اطراف فرکانس حامل نشان داده می شوند.

از نظر ریاضی، نویز فاز اغلب بر حسب چگالی طیفی توان (PSD) نوسانات فاز، معمولاً بر حسب dBc/Hz (دسی بل نسبت به حامل بر هرتز) بیان می‌شود. مقدار نویز فاز پایین تر نشان دهنده سیگنال پایدارتر است، در حالی که مقدار بالاتر نشان دهنده ناپایداری فاز بیشتر است.

منابع نویز فاز

چندین منبع نویز فاز در سیستم های RF وجود دارد. یکی از منابع اولیه اسیلاتور است. اسیلاتورها اجزای اساسی در سیستم های RF هستند که برای تولید فرکانس حامل استفاده می شوند. با این حال، به دلیل نویز حرارتی در اجزای فعال و غیرفعال و همچنین ارتعاشات مکانیکی و تغییرات دما، مستعد نویز فاز هستند.

منبع دیگر نویز فاز، اجزای فعال در زنجیره RF مانند تقویت کننده ها هستند. تقویت کننده ها می توانند نویز فاز را از طریق رفتار غیر خطی ترانزیستورهای خود وارد کنند. هنگامی که یک تقویت کننده در یک منطقه غیر خطی کار می کند، می تواند محصولات intermodulation تولید کند که به نویز فاز کمک می کند.

عوامل خارجی نیز می توانند به نویز فاز کمک کنند. به عنوان مثال، تداخل الکترومغناطیسی (EMI) از دستگاه های الکترونیکی نزدیک یا نویز منبع تغذیه می تواند به سیگنال RF متصل شود و باعث نوسانات فاز شود.

تاثیر بر کیفیت سیگنال

یکی از مهم ترین راه هایی که نویز فاز بر سیستم های RF تأثیر می گذارد، کاهش کیفیت سیگنال است. در سیستم های ارتباطی، نویز فاز می تواند باعث تداخل کانال مجاور شود. هنگامی که باندهای جانبی نویز فاز یک سیگنال به باند فرکانسی یک کانال مجاور گسترش می‌یابند، می‌تواند با سیگنال‌های آن کانال تداخل داشته باشد و منجر به کاهش نسبت سیگنال به نویز (SNR) و افزایش نرخ خطای بیت (BER) شود.

در سیستم های راداری، نویز فاز می تواند وضوح برد را کاهش دهد. سیستم های راداری برای تعیین فاصله هدف بر اندازه گیری دقیق اختلاف فاز بین سیگنال های ارسالی و دریافتی تکیه می کنند. نویز فاز می‌تواند خطاهایی را در این اندازه‌گیری‌های فاز ایجاد کند و در نتیجه میزان دقیق‌تر برد هدف را تعیین کند.

تاثیر بر خلوص طیفی

نویز فاز همچنین تأثیر مستقیمی بر خلوص طیفی سیگنال RF دارد. سیگنال نویز فاز بالا دارای باندهای جانبی گسترده است، به این معنی که قدرت سیگنال در محدوده فرکانسی وسیع تری پخش می شود. این می تواند در برنامه هایی که سیگنال باند باریک مورد نیاز است، مانند سیستم های مالتی پلکسی تقسیم فرکانس (FDM) مشکل ساز باشد.

در سیستم های FDM، چندین سیگنال به طور همزمان در باندهای فرکانسی مختلف ارسال می شود. اگر نویز فاز یک سیگنال خیلی زیاد باشد، باندهای جانبی آن می توانند با باندهای فرکانسی سیگنال های دیگر همپوشانی داشته باشند و باعث تداخل و کاهش ظرفیت کلی سیستم شوند.

تاثیر بر حساسیت گیرنده

حساسیت گیرنده یک پارامتر مهم در سیستم های RF است، زیرا حداقل قدرت سیگنالی را که گیرنده می تواند تشخیص دهد، تعیین می کند. نویز فاز می تواند حساسیت گیرنده را با افزایش کف نویز کاهش دهد.

هنگامی که نوارهای جانبی نویز فاز نوسان ساز محلی در گیرنده با سیگنال ورودی مخلوط می شوند، می توانند اجزای نویز اضافی ایجاد کنند. این اجزای نویز به نویز حرارتی موجود در گیرنده اضافه می‌کنند و سطح کلی نویز را افزایش می‌دهند و توانایی گیرنده برای تشخیص سیگنال‌های ضعیف را کاهش می‌دهند.

تقویت کننده های RF و نویز فاز ما

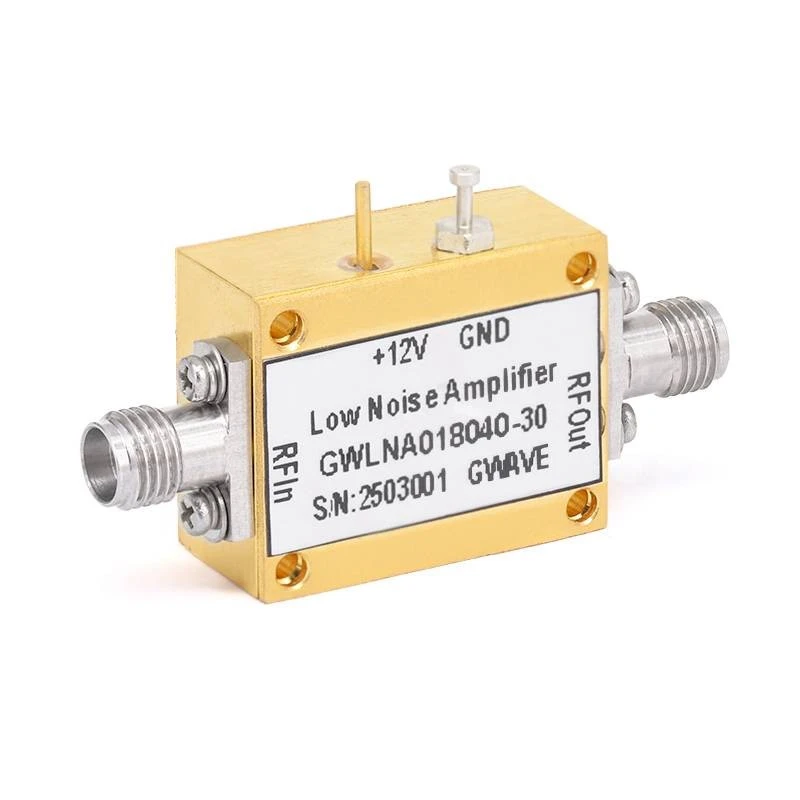

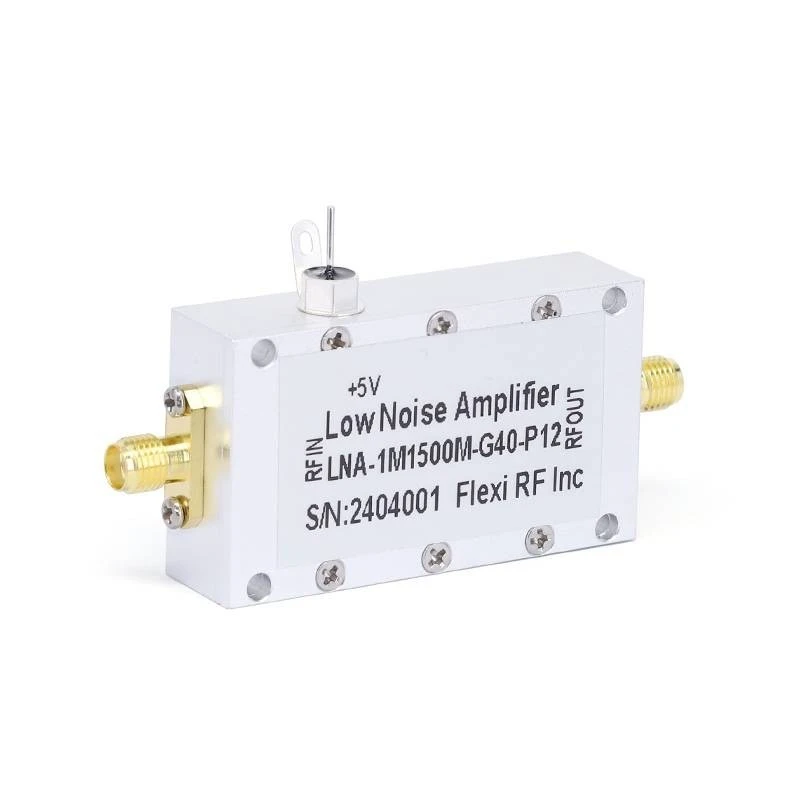

به عنوان تامین کننده تقویت کننده های RF، ما اهمیت به حداقل رساندن نویز فاز را در محصولات خود درک می کنیم. ماتقویت کننده های کم نویز 90 گیگاهرتز،تقویت کننده های کم نویز 50 گیگاهرتز، وتقویت کننده های کم نویز 18 گیگاهرتزبا فناوری های پیشرفته برای کاهش نویز فاز و بهبود عملکرد کلی سیستم های RF طراحی شده اند.

ما از قطعات با کیفیت بالا و فرآیندهای ساخت پیشرفته استفاده می کنیم تا اطمینان حاصل کنیم که تقویت کننده های ما ویژگی های نویز فاز پایینی دارند. مهندسان ما مدارهای تقویت کننده را با دقت طراحی می کنند تا اثرات غیر خطی را که می تواند در نویز فاز نقش داشته باشد، به حداقل برساند. علاوه بر این، ما تکنیک‌های محافظ و فیلتر مؤثری را برای کاهش تأثیر تداخل خارجی بر عملکرد تقویت‌کننده پیاده‌سازی می‌کنیم.

کاهش نویز فاز در سیستم های RF

چندین استراتژی وجود دارد که می توان برای کاهش اثرات نویز فاز در سیستم های RF استفاده کرد. یک روش استفاده از نوسانگرهای با کیفیت بالا با نویز فاز کم است. به عنوان مثال، نوسانگرهای کریستالی به دلیل عملکرد عالی نویز فاز خود شناخته شده اند و اغلب در برنامه هایی استفاده می شوند که نویز فاز پایین حیاتی است.

استراتژی دیگر استفاده از حلقه های قفل شده فاز (PLL) است. PLL ها می توانند برای تولید فرکانس خروجی پایدار با قفل کردن روی سیگنال مرجع استفاده شوند. آنها همچنین می توانند برای کاهش نویز فاز یک نوسانگر با فیلتر کردن نوسانات فاز فرکانس بالا استفاده شوند.

علاوه بر این، چیدمان مدار مناسب و تکنیک های زمین می تواند به کاهش نویز فاز کمک کند. با به حداقل رساندن طول ردیابی سیگنال و ارائه یک صفحه زمین خوب، می توان کوپلینگ تداخل خارجی را کاهش داد و در نتیجه نویز فاز را در سیستم کاهش داد.

نتیجه گیری

نویز فاز یک عامل پیچیده و مهم است که می تواند تأثیر عمیقی بر عملکرد سیستم های RF داشته باشد. می تواند کیفیت سیگنال را کاهش دهد، خلوص طیفی را کاهش دهد و حساسیت گیرنده را کاهش دهد. به عنوان تامین کننده تقویت کننده های RF، ما متعهد به ارائه محصولاتی هستیم که نویز فاز را به حداقل می رساند و عملکرد کلی سیستم های RF را بهبود می بخشد.

اگر به دنبال تقویت‌کننده‌های RF با کارایی بالا با نویز فاز پایین هستید، از شما دعوت می‌کنیم تا با ما تماس بگیرید تا در مورد نیازهای خاص خود صحبت کنید. تیم متخصص ما آماده است تا شما را در انتخاب آمپلی فایر مناسب برای برنامه خود یاری کند و بهترین راه حل های ممکن را به شما ارائه دهد.

مراجع

1. پوزار، DM (2011). مهندسی مایکروویو. وایلی.
2. رضوی، ب.(1390). میکروالکترونیک RF. سالن پرنتیس
3. لی، TH (2004). طراحی مدارهای مجتمع رادیویی CMOS - فرکانس. انتشارات دانشگاه کمبریج
