چگونه بارهای RF با خازن ها در کاربردهای RF مقایسه می شود؟

در حوزه دینامیکی کاربردهای فرکانس رادیویی (RF)، انتخاب بین بارهای RF و خازن‌ها یک تصمیم حیاتی است که می‌تواند به طور قابل توجهی بر عملکرد و کارایی سیستم‌های الکترونیکی تأثیر بگذارد. به عنوان یک تامین کننده قابل اعتماد بارهای RF، من از نزدیک شاهد الزامات و چالش های متنوعی بوده ام که مهندسان و طراحان در این زمینه با آن مواجه هستند. در این پست وبلاگ، پیچیدگی‌های بارها و خازن‌های RF را بررسی می‌کنم، ویژگی‌ها، کاربردها و عملکرد آنها را با هم مقایسه می‌کنم تا به شما در تصمیم‌گیری آگاهانه برای پروژه‌های RF کمک کنید.

آشنایی با بارهای RF و خازن ها

قبل از شروع مقایسه، اجازه دهید ابتدا درک روشنی از بارهای RF و خازن ها ایجاد کنیم.

بارهای RF

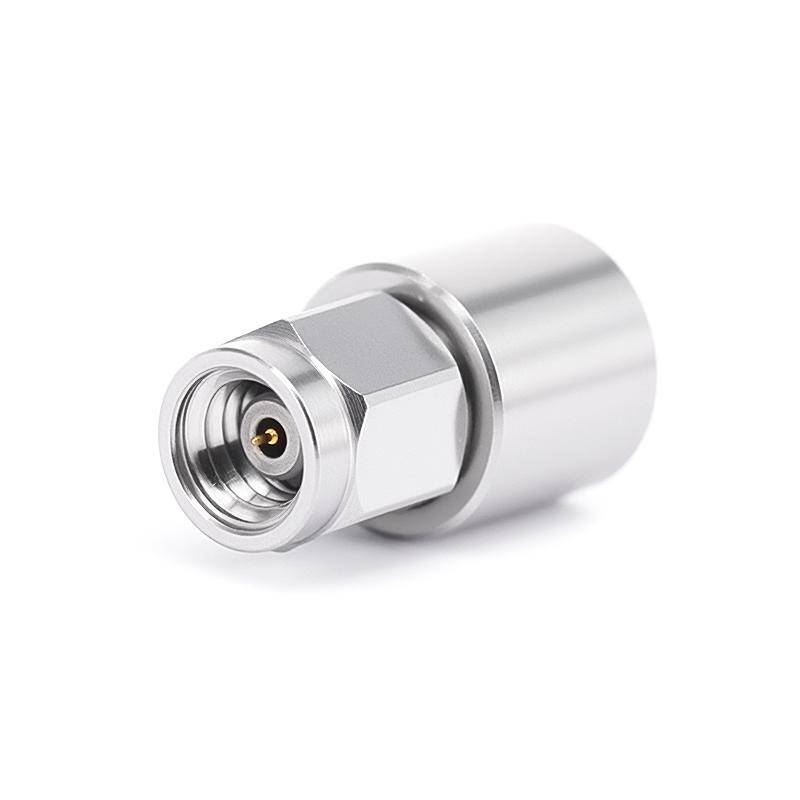

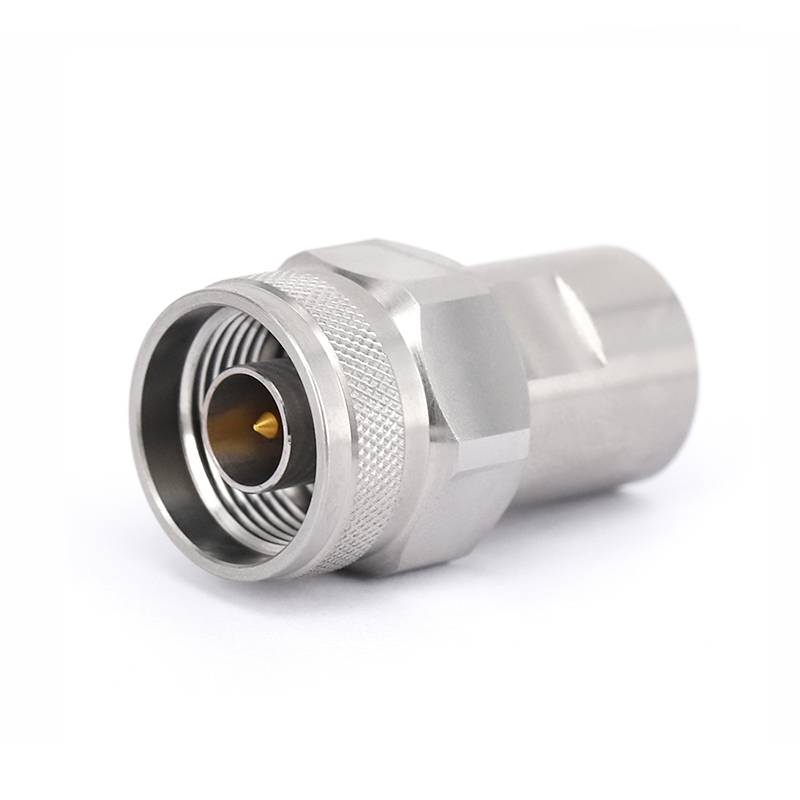

بارهای RF اجزای غیرفعال هستند که برای جذب انرژی RF و ایجاد پایانه برای مدارهای RF طراحی شده اند. آنها معمولاً برای شبیه سازی شرایط دنیای واقعی، آزمایش تجهیزات RF و اطمینان از تطبیق امپدانس مناسب استفاده می شوند. بارهای RF در انواع مختلفی از جمله بارهای ثابت، بارهای متغیر و بارهای دقیق وجود دارند که هر کدام برای کاربردها و محدوده فرکانس خاصی طراحی شده اند. به عنوان مثال،بارهای GPO RFمعمولا در برنامه های فرکانس بالا استفاده می شود، در حالی کهبارهای RF 1.0 میلی متریبرای کاربردهای فرکانس فوق العاده مناسب هستند.N بارهای RFبه دلیل تطبیق پذیری و قابلیت اطمینان آنها به طور گسترده در کاربردهای RF همه منظوره استفاده می شود.

خازن ها

از طرف دیگر خازن ها اجزای غیرفعالی هستند که انرژی الکتریکی را در یک میدان الکتریکی ذخیره و آزاد می کنند. آنها در طیف وسیعی از کاربردهای RF از جمله فیلتر کردن، کوپلینگ، دور زدن و تنظیم استفاده می شوند. خازن ها انواع مختلفی دارند، مانند خازن های سرامیکی، میکا، فیلم و الکترولیتی که هر کدام ویژگی ها و پارامترهای عملکردی منحصر به فرد خود را دارند. در کاربردهای RF، خازن‌های سرامیکی اغلب به دلیل چگالی خازنی بالا، مقاومت سری معادل کم (ESR) و عملکرد عالی فرکانس بالا ترجیح داده می‌شوند.

مقایسه بارهای RF و خازن ها

اکنون که درک اولیه ای از بارهای RF و خازن ها داریم، بیایید آنها را از نظر چندین جنبه کلیدی با هم مقایسه کنیم.

تطبیق امپدانس

یکی از کارکردهای اولیه بارهای RF ایجاد تطابق امپدانس دقیق با منبع یا خط انتقال RF است. این برای به حداقل رساندن بازتاب سیگنال و اطمینان از انتقال حداکثر توان بسیار مهم است. بارهای RF به گونه ای طراحی می شوند که دارای یک مقدار امپدانس خاص، معمولاً 50 یا 75 اهم هستند، که با امپدانس مشخصه سیستم RF مطابقت دارد. در مقابل، خازن ها عمدتاً برای تطبیق امپدانس استفاده نمی شوند. در حالی که آنها می توانند امپدانس مدار را تا حدی تحت تاثیر قرار دهند، وظیفه اصلی آنها ذخیره و آزادسازی انرژی الکتریکی است.

قدرت هندلینگ

بارهای RF برای تحمل سطوح بالای توان RF بدون کاهش قابل توجه عملکرد طراحی شده اند. آنها معمولاً برای یک سطح توان خاص رتبه بندی می شوند که بسته به کاربرد می تواند از چند میلی وات تا چند کیلووات متغیر باشد. از سوی دیگر، خازن‌ها توانایی کنترل توان محدودی دارند. آنها معمولاً برای برنامه های کم مصرف مانند فیلتر کردن و کوپلینگ استفاده می شوند که در آن سطوح توان نسبتاً پایین است.

پاسخ فرکانس

بارهای RF برای کار در طیف وسیعی از فرکانس ها، از چند کیلوهرتز تا چندین گیگاهرتز طراحی شده اند. آنها برای پاسخ فرکانس مسطح بهینه شده اند، به این معنی که امپدانس ثابت و جذب توان را در کل محدوده فرکانس ارائه می دهند. از طرف دیگر خازن ها پاسخ فرکانسی محدودی دارند. مقدار ظرفیت و عملکرد آنها می تواند به طور قابل توجهی با فرکانس متفاوت باشد، به خصوص در فرکانس های بالا. این باعث می شود آنها برای برنامه هایی که به محدوده فرکانس وسیعی نیاز دارند مناسب نباشند.

تضعیف سیگنال

بارهای RF برای جذب انرژی RF و تضعیف سیگنال استفاده می شود. آنها به گونه ای طراحی شده اند که توان RF را به عنوان گرما از بین ببرند و در نتیجه دامنه سیگنال RF را کاهش دهند. از طرف دیگر، خازن ها تضعیف سیگنال قابل توجهی را ارائه نمی دهند. آنها عمدتاً برای فیلتر کردن و جفت کردن استفاده می شوند، جایی که هدف عبور فرکانس های خاص در حالی که سایر فرکانس ها را مسدود می کند.

برنامه های کاربردی

بارهای RF معمولاً در انواع کاربردهای RF از جمله تست RF، کالیبراسیون و اندازه گیری استفاده می شوند. آنها همچنین در تقویت کننده های قدرت RF، آنتن ها و خطوط انتقال برای ایجاد پایانه و اطمینان از تطابق امپدانس مناسب استفاده می شوند. از سوی دیگر، خازن ها در طیف گسترده ای از کاربردهای RF از جمله فیلتر کردن، کوپلینگ، بای پس و تنظیم استفاده می شوند. آنها همچنین در نوسانگرهای RF، میکسرها و تقویت کننده ها برای کنترل فرکانس و فاز سیگنال RF استفاده می شوند.

مزایا و معایب بارها و خازن های RF

بر اساس مقایسه فوق، می توان مزایا و معایب بارها و خازن های RF را به صورت زیر خلاصه کرد:

بارهای RF

• مزایا:
  • تطبیق امپدانس دقیق
  • قابلیت انتقال قدرت بالا
  • پاسخ فرکانس گسترده
  • تضعیف سیگنال
  • مناسب برای تست و اندازه گیری RF
• معایب:
  • محدود به ارائه تطبیق امپدانس و تضعیف سیگنال
  • هزینه بالاتر نسبت به خازن
  • گرما تولید می کند که ممکن است به اقدامات خنک کننده اضافی نیاز داشته باشد

خازن ها

• مزایا:
  • هزینه کم
  • سایز کوچک
  • چگالی خازنی بالا
  • مناسب برای فیلتر کردن، کوپلینگ، دور زدن و تنظیم
• معایب:
  • قابلیت کنترل توان محدود
  • پاسخ فرکانس باریک
  • تضعیف سیگنال قابل توجهی را ارائه نمی دهد

انتخاب کامپوننت مناسب برای برنامه RF شما

هنگام انتخاب بین بارهای RF و خازن برای کاربرد RF خود، مهم است که الزامات و محدودیت های خاص پروژه خود را در نظر بگیرید. در اینجا چند فاکتور برای در نظر گرفتن وجود دارد:

تطبیق امپدانس

اگر تطبیق امپدانس برای کاربرد شما حیاتی است، بارهای RF انتخاب واضحی هستند. آنها تطابق امپدانس دقیقی را با منبع یا خط انتقال RF فراهم می‌کنند و بازتاب سیگنال را به حداقل می‌رسانند و حداکثر انتقال توان را تضمین می‌کنند.

قدرت هندلینگ

اگر برنامه شما نیاز به قابلیت انتقال قدرت بالایی دارد، بارهای RF گزینه بهتری هستند. آنها به گونه ای طراحی شده اند که سطوح بالایی از توان RF را بدون کاهش قابل توجهی در عملکرد مدیریت کنند.

پاسخ فرکانس

اگر برنامه شما به پاسخ فرکانس گسترده نیاز دارد، بارهای RF مناسب تر هستند. آنها برای پاسخ فرکانس مسطح بهینه شده اند و امپدانس ثابت و جذب توان را در کل محدوده فرکانس ارائه می دهند.

تضعیف سیگنال

اگر تضعیف سیگنال مورد نیاز باشد، بارهای RF انتخاب واضحی هستند. آنها برای جذب انرژی RF و ارائه تضعیف سیگنال، کاهش دامنه سیگنال RF طراحی شده اند.

هزینه و اندازه

اگر هزینه و اندازه فاکتورهای مهمی هستند، خازن ها ممکن است گزینه بهتری باشند. آنها معمولاً در مقایسه با بارهای RF ارزانتر و از نظر اندازه کوچکتر هستند.

نتیجه گیری

در نتیجه، بارها و خازن‌های RF هر دو اجزای ضروری در کاربردهای RF هستند که هر کدام ویژگی‌ها و پارامترهای عملکرد منحصر به فرد خود را دارند. بارهای RF عمدتاً برای تطبیق امپدانس، کنترل توان و تضعیف سیگنال استفاده می‌شوند، در حالی که خازن‌ها عمدتاً برای فیلتر کردن، کوپلینگ، بای‌پس کردن و تنظیم استفاده می‌شوند. هنگام انتخاب بین بارهای RF و خازن ها، مهم است که الزامات و محدودیت های پروژه خود را در نظر بگیرید، مانند تطبیق امپدانس، مدیریت توان، پاسخ فرکانس، تضعیف سیگنال، هزینه و اندازه.

ما به عنوان یک تامین کننده پیشرو بارهای RF، طیف گسترده ای از بارهای RF با کیفیت بالا را برای پاسخگویی به نیازهای متنوع مشتریان خود ارائه می دهیم. بارهای RF ما با بالاترین استانداردها طراحی و تولید می شوند و عملکرد قابل اعتماد و دوام طولانی مدت را تضمین می کنند. اگر سوالی دارید یا برای انتخاب بار RF مناسب برای برنامه خود نیاز به کمک دارید، لطفاً با ما تماس بگیرید. ما اینجا هستیم تا در مورد نیازهای بار RF به شما کمک کنیم و به شما در دستیابی به عملکرد مطلوب در پروژه های RF خود کمک کنیم.

مراجع

• پوزار، DM (2011). مهندسی مایکروویو (ویرایش چهارم). وایلی.
• Collin, RE (2001). مبانی مهندسی مایکروویو (ویرایش دوم). مک گراو هیل.
• Hayt، WH و Kemmerly، JE (2001). تجزیه و تحلیل مدار مهندسی (ویرایش ششم). مک گراو هیل.
