آیا می توان از بارهای RF در شبکه های تطبیق امپدانس RF استفاده کرد؟

در حوزه مهندسی فرکانس رادیویی (RF)، تطبیق امپدانس یک مفهوم مهم است که حداکثر انتقال توان را بین منبع و بار تضمین می‌کند. از سوی دیگر، بارهای RF اجزایی هستند که برای جذب انرژی RF بدون بازتاب آن طراحی شده اند. سوال رایجی که مطرح می شود این است که آیا می توان از بارهای RF در شبکه های تطبیق امپدانس RF استفاده کرد؟ در این پست وبلاگ، با استفاده از تخصص خود به عنوان تامین کننده بارهای RF، این موضوع را به طور عمیق بررسی خواهیم کرد.

آشنایی با شبکه های تطبیق امپدانس RF

قبل از پرداختن به استفاده از بارهای RF در شبکه های تطبیق امپدانس، ضروری است که بدانیم شبکه های تطبیق امپدانس چیست و چرا اهمیت دارند. در یک سیستم RF، منبع و بار اغلب مقادیر امپدانس متفاوتی دارند. هنگامی که بین امپدانس منبع و امپدانس بار عدم تطابق وجود دارد، بخشی از توان RF به منبع منعکس می شود. این انعکاس می تواند مسائل مختلفی از جمله کاهش راندمان انتقال توان، اعوجاج سیگنال و آسیب احتمالی به تجهیزات منبع را ایجاد کند.

شبکه‌های تطبیق امپدانس مدارهایی هستند که برای تغییر امپدانس بار برای مطابقت با امپدانس منبع طراحی شده‌اند. این شبکه ها معمولاً از اجزای غیرفعال مانند سلف، خازن و مقاومت تشکیل شده اند. با انتخاب دقیق مقادیر این اجزا، مهندسان می توانند شبکه ای ایجاد کنند که امپدانسی برابر با امپدانس مشخصه آن به منبع ارائه می دهد و در نتیجه انتقال توان را به حداکثر می رساند.

نقش بارهای RF

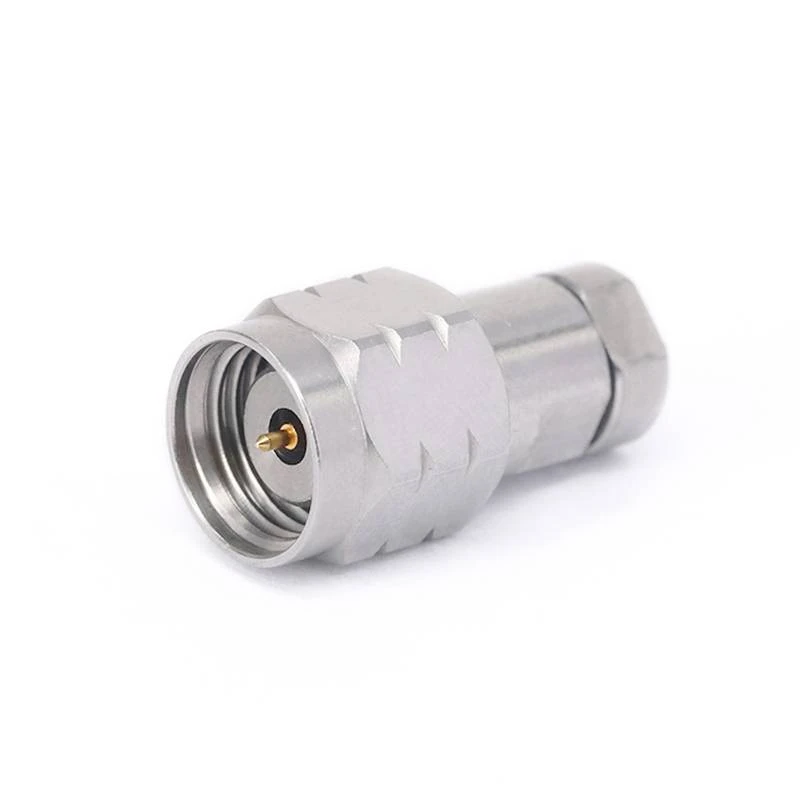

بارهای RF اجزای غیرفعال هستند که برای جذب انرژی RF طراحی شده اند. آنها معمولاً در برنامه های آزمایش و اندازه گیری استفاده می شوند، جایی که آنها یک پایان امپدانس شناخته شده برای سیگنال های RF ارائه می دهند. بارهای RF در انواع و پیکربندی های مختلف موجود هستند که هر کدام برای برآوردن نیازهای خاص طراحی شده اند. به عنوان مثال،بارهای RF G3POبرای برنامه های کاربردی با فرکانس بالا طراحی شده اند، در حالی کهبارهای RF 1.85 میلی متریبرای کاربردهای فرکانس فوق العاده مناسب هستند.بارهای GPO RFترکیبی از عملکرد بالا و اندازه جمع و جور را ارائه می دهند که آنها را برای طیف گسترده ای از کاربردها ایده آل می کند.

وظیفه اصلی یک بار RF ارائه یک پایان غیر بازتابنده برای سیگنال RF است. این امر با طراحی بار به گونه ای حاصل می شود که امپدانسی برابر با امپدانس مشخصه خط انتقال داشته باشد. هنگامی که امپدانس بار با امپدانس خط انتقال مطابقت دارد، تمام انرژی RF توسط بار جذب می شود و هیچ بازتابی به منبع وجود ندارد.

آیا می توان از بارهای RF در شبکه های تطبیق امپدانس RF استفاده کرد؟

پاسخ کوتاه این است که بله، بارهای RF را می توان در شبکه های تطبیق امپدانس RF استفاده کرد. با این حال، نحوه استفاده از آنها به نیازهای خاص برنامه بستگی دارد. در برخی موارد، یک بار RF می تواند به عنوان بخشی از یک شبکه تطبیق امپدانس پیچیده تر استفاده شود. به عنوان مثال، یک بار RF مقاومتی را می توان با سلف ها و خازن ها ترکیب کرد تا یک شبکه تطبیقی ​​ایجاد کند که امپدانس بار را برای مطابقت با امپدانس منبع تغییر می دهد.

در موارد دیگر، یک بار RF می تواند به عنوان پایانه برای یک خط انتقال که بخشی از یک شبکه تطبیق امپدانس است استفاده شود. به عنوان مثال، در یک راه اندازی آزمایشی، یک بار RF می تواند برای پایان دادن به یک خط انتقال که به دستگاه تحت آزمایش (DUT) متصل است، استفاده شود. با استفاده از یک بار RF با امپدانس صحیح، مهندسان می توانند اطمینان حاصل کنند که DUT با یک بار منطبق ارائه می شود، که برای آزمایش دقیق ضروری است.

مزایای استفاده از بارهای RF در شبکه های تطبیق امپدانس

چندین مزیت برای استفاده از بارهای RF در شبکه های تطبیق امپدانس وجود دارد. یکی از مزیت های اصلی این است که بارهای RF امپدانس شناخته شده و پایداری را ارائه می دهند. این مهم است زیرا شبکه های تطبیق امپدانس برای عملکرد صحیح به مقادیر دقیق امپدانس متکی هستند. با استفاده از یک بار RF با امپدانس شناخته شده، مهندسان می توانند اطمینان حاصل کنند که شبکه تطبیق به درستی طراحی و اجرا شده است.

مزیت دیگر استفاده از بارهای RF در شبکه های تطبیق امپدانس این است که می توانند به کاهش بازتاب کمک کنند. همانطور که قبلا ذکر شد، انعکاس ها می توانند مسائل مختلفی را در یک سیستم RF ایجاد کنند، از جمله کاهش راندمان انتقال توان و اعوجاج سیگنال. با استفاده از بار RF برای خاتمه دادن به یک خط انتقال یا به عنوان بخشی از یک شبکه تطبیق، مهندسان می توانند بازتاب ها را به حداقل برسانند و عملکرد کلی سیستم را بهبود بخشند.

ملاحظات هنگام استفاده از بارهای RF در شبکه های تطبیق امپدانس

در حالی که استفاده از بارهای RF در شبکه های تطبیق امپدانس مزایای زیادی دارد، ملاحظاتی نیز وجود دارد که مهندسان باید در نظر داشته باشند. یکی از ملاحظات اصلی، قابلیت جابجایی توان بار RF است. در برخی کاربردها، بار RF ممکن است نیاز به تحمل مقدار قابل توجهی از توان داشته باشد. اگر توان حمل بار بیش از حد باشد، می تواند باعث گرم شدن بیش از حد بار و از کار افتادن احتمالی آن شود.

نکته دیگر محدوده فرکانس بار RF است. بارهای RF مختلف برای کار در محدوده فرکانس های مختلف طراحی شده اند. هنگام انتخاب یک بار RF برای استفاده در یک شبکه تطبیق امپدانس، مهم است که باری را انتخاب کنید که برای محدوده فرکانسی برنامه مناسب باشد.

نتیجه گیری

در نتیجه، بارهای RF را می توان در شبکه های تطبیق امپدانس RF استفاده کرد و مزایای متعددی از جمله ارائه یک امپدانس شناخته شده و پایدار و کاهش بازتاب ها را ارائه می دهد. با این حال، مهندسان باید به دقت قابلیت جابجایی توان و محدوده فرکانس بار RF را هنگام استفاده از آن در یک شبکه تطبیق در نظر بگیرند.

به عنوان یک تامین کننده بارهای RF، ما طیف گسترده ای از بارهای RF با کیفیت بالا را ارائه می دهیم که برای استفاده در شبکه های تطبیق امپدانس مناسب هستند. مابارهای RF G3PO،بارهای RF 1.85 میلی متری، وبارهای GPO RFبرای پاسخگویی به نیازهای برنامه های مختلف طراحی شده اند و تیم کارشناسان ما برای ارائه پشتیبانی فنی و کمک در دسترس هستند.

اگر مایلید در مورد بارهای RF ما بیشتر بدانید یا در مورد نحوه استفاده از آنها در شبکه تطبیق امپدانس خود صحبت کنید، توصیه می کنیم با ما تماس بگیرید. تیم فروش ما آماده است تا در مورد نیازهای خرید شما به شما کمک کند و به شما در یافتن بارهای RF مناسب برای برنامه خود کمک کند.
